Asus PRIME B450-PLUS Mode D'emploi
Masquer les pouces Voir aussi pour PRIME B450-PLUS:

Publicité

Liens rapides

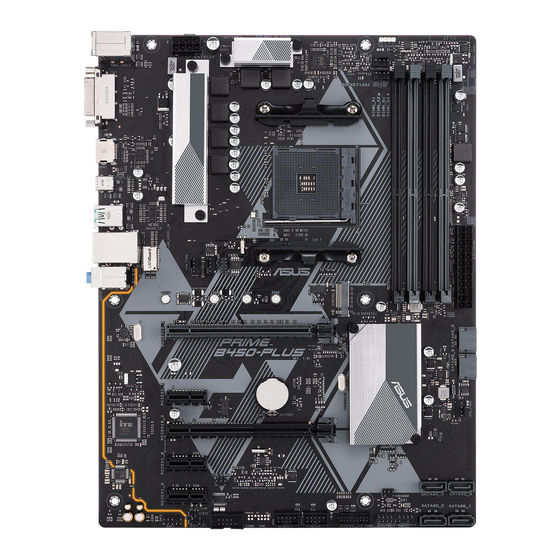

PRIME B450-PLUS

Publicité

loading

Sommaire des Matières pour Asus PRIME B450-PLUS

  • Page 1 PRIME B450-PLUS...
  • Page 2 La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé...
  • Page 3 Consignes de sécurité ....................iv À propos de ce manuel .................... iv Contenu de la boîte ....................vi Résumé des caractéristiques de la PRIME B450-PLUS ......... vi Chapitre 1 : Introduction au produit Vue d'ensemble de la carte mère .................1-1 Processeur ......................1-8...
  • Page 4 Consignes de sécurité Sécurité électrique • Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système. • Lors de l'ajout ou du retrait de composants, vérifiez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles.
  • Page 5 Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et/ou des logiciels. Site Web ASUS Le site Web d'ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents. Reportez-vous aux informations de contact ASUS. Documentation optionnelle Le contenu livré...
  • Page 6 * En raison de certaines limitations du processeur, la prise en charge des cœurs du processeur varie en fonction du processeur. ** Rendez-vous sur le site www.asus.com pour consulter la liste des processeurs AMD® compatibles avec cette carte mère. Chipset Chipset AMD®...
  • Page 7 ! - ASUS Overvoltage Protection : Une protection de l'alimentation exceptionnelle - Interface E/S arrière ASUS en acier inoxydable : 3X plus résistante à la corrosion pour une plus grande durabilité ! - Design d'alimentation numérique ASUS DIGI+ vRM : Design d'alimentation numérique à...
  • Page 8 1 x Port de sortie S/PDIF 1 x Embase de pompe AIO Flash ROM 128 Mb, UEFI AMI BIOS, PnP, SM BIOS 3.1, ACPI 6.1, BIOS multilingue, ASUS EZ Flash 3, ASUS CrashFree BIOS 3, F3 (Favoris), F9 (Recherche), Historique des BIOS modifications, F12 (Impression écran), F4 (AURA ACTIvÉ/DÉSACTIvÉ), F9 (Recherche),...
  • Page 9 Gérabilité réseau WOL par PME, PXE Pilotes Utilitaires ASUS DVD de support ASUS Update Logiciel anti-virus (version OEM) Systèmes d'exploitation Windows® 10 (64 bits) compatibles Format Format ATX : 30,5 cm x 23,4 cm Les caractéristiques sont sujettes à modifications sans préavis.
  • Page 10 U31G2_12 LAN_U31G1_34 128Mb BIOS AUDIO 22110 2280 2260 2242 PCIEX16_1 8111H ® B450 BATTERY PCIEX1_1 Super CHA_FAN3 PCIEX16_2 PCIEX1_2 SATA6G_4 SATA6G_3 PCIEX1_3 CLRTC SATA6G_2 SATA6G_1 U31G1_12 USB56 USB34 SPDIF_OUT PANEL AAFP Scannez le code QR pour plus de détails sur les broches de la carte mère. ASUS PRIME B450-PLUS...
  • Page 11 Pour un système totalement configuré, nous vous recommandons d'utiliser une alimentation conforme aux caractéristiques ATX 12 V 2.0 (et versions ultérieures) et qui fournit au minimum 350 W. Ce type d'alimentation possède des prises 24 broches et 8 broches. • N'oubliez pas de connecter la prise EATX12V 8 broches. Sinon, le système ne démarrera pas. • Une alimentation plus puissante est recommandée lors de l'utilisation d'un système équipé de plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout, si l'alimentation est inadéquate. • Si vous n'êtes pas certain de l'alimentation système minimum requise, référez-vous à la page Calculateur de la puissance recommandée pour votre alimentation sur http:// support.asus.com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage=en-us pour plus de détails. Connecteurs pour ventilateurs et pompe AIO (4-pin CPU_FAN, 4-pin CHA_FAN1/2/3; 4-pin AIO_PUMP) Connectez les câbles des ventilateurs à ces connecteurs sur la carte mère en vous assurant que le fil noir de chaque câble corresponde à la broche de terre de chaque connecteur. N'oubliez pas de connecter les câbles de ventilateur aux connecteurs de la carte mère. Une circulation de l'air insuffisante peut endommager les composants de la carte mère. Ce connecteur n'est pas un cavalier ! Ne placez pas de capuchon de cavalier sur ce connecteur ! Le connecteur CPU_FAN prend en charge les ventilateurs du processeur d'une puissance maximale de 1A (12 W). Socket pour processeur AMD® AM4 La carte mère est livrée avec un socket AM4 conçu pour l'installation d'un processeur AMD® Ryzen™ de 2e génération / Ryzen™ avec Radeon™ Vega Graphics / Ryzen™ de 1e...
  • Page 12 Connecteurs SATA 6.0 Gb/s AMD® (7-pin SATA6G_1~6) Ces connecteurs sont réservés à des câbles Serial ATA pour la connexion de disques durs Serial ATA 6.0 Gb/s. Connecteur panneau système (20-5 pin F_PANEL) Ce connecteur est compatible avec plusieurs fonctions intégrées au châssis. Connecteur USB 3.1 Gen 1 jusqu'à 5 Gb/s (20-1 pin U31G1_12) Ce connecteur est dédié à la connexion de ports USB 3.1 Gen 1 supplémentaires. Il est conforme à la norme USB 3.1 Gen 1 qui peut supporter un débit allant jusqu'à 5 Gb/s. Si le panneau avant de votre châssis intègre un port USB 3.1 Gen 1, vous pouvez utiliser ce port pour brancher un périphérique USB 2.0. Connecteurs USB 2.0 (10-1 pin USB34, USB56) Connectez le câble du module USB à l'un de ces connecteurs, puis installez le module dans un slot à l'arrière du châssis. Ces ports sont conformes à la norme USB 2.0 qui peut supporter un débit de 480 Mb/s. ASUS PRIME B450-PLUS...
  • Page 13 Cavalier Clear CMOS (2-pin CLRTC) CLRTC Ce connecteur permet d'effacer la mémoire CMOS RTC des paramètres système tels que la date, l'heure et les mots de passe. Pour effacer la mémoire RTC : Éteignez l'ordinateur et débranchez le cordon d'alimentation. PIN 1 Utilisez un objet métallique tel qu'un tournevis pour court- circuiter les deux broches. Branchez le cordon d'alimentation et démarrez l'ordinateur. Maintenez la touche <Suppr.> du clavier enfoncée lors du démarrage et entrez dans le BIOS pour saisir à nouveau les données. Si les instructions ci-dessus ne permettent pas d'effacer la mémoire RTC, retirez la pile embarquée et court-circuitez à nouveau les deux broches pour effacer les données de la RAM RTC CMOS. Puis, réinstallez la pile. Connecteur COM (10-1 pin COM) Ce connecteur est réservé à un port série (COM). Connectez le câble du module de port série à ce connecteur, puis installez le module sur un slot PCI libre à l'arrière du châssis. Connecteur audio numérique (4-1 pin SPDIF_OUT) Ce connecteur est réservé à un/des port(s) additionnel(s) S/PDIF (Sony/Philips Digital Interface). Connectez le câble du module Sortie S/PDIF à ce connecteur, puis installez le module dans un slot...
  • Page 14 PCIe 2.0 x16_2 Une carte VGA/PCIe Deux cartes VGA/PCIe Processeurs AMD® Ryzen™ avec Radeon™ Vega Graphics Mode de fonctionnement PCI Express Configuration VGA PCIe 3.0 x16_1 PCIe 2.0 x16_2 Une carte VGA/PCIe Deux cartes VGA/PCIe • Lors de l'installation d'une seule carte, utilisez le slot PCIe 3.0/2.0 x16_1 (gris) pour obtenir de meilleures performances. • Il est recommandé d'utiliser un bloc d'alimentation pouvant fournir une puissance électrique adéquate lors de l'utilisation de la technologie CrossFireX™. • Connectez les ventilateurs du châssis aux connecteurs pour ventilateurs du châssis de la carte mère lors de l'utilisation de multiples cartes graphiques pour un meilleur environnement thermique. ASUS PRIME B450-PLUS...
  • Page 15 Connecteurs arrières Port souris + clavier PS/2. Ce port accueille une souris ou un clavier PS/2. Port DVI-D. Ce port est compatible avec les appareils dotés d'une prise DVI-D. Le signal DVI-D ne peut pas être converti en signal RGB sur les moniteurs CRT et n'est pas compatible avec l'interface DVI-I. Port ethernet (RJ-45). Ce port permet une connexion Gigabit à un réseau local LAN (Local Area Network) via un hub réseau. Témoins des ports réseau LED ACT/LIEN LED VITESSE VITESSE ACT/LIEN État Description État Description Éteint Pas de lien Éteint Connexion 10 Mb/s Orange Lien établi Orange Connexion 100 Mb/s Orange Activité de Vert Connexion 1 Gb/s (clignotant) données...
  • Page 16 Ports USB 3.1 Gen 2 jusqu'à 10 Gb/s. Ces ports USB (Universal Serial Bus) à neuf broches sont à disposition pour connecter des périphériques USB 3.1 Gen 2. • Les périphériques USB 3.1 Gen 1/Gen 2 ne peuvent être utilisés que comme périphériques de stockage des données. • En raison du design du chipset AMD® série AM4, les périphériques USB 2.0 et 3.1 Gen 1 / Gen 2 connectés fonctionnent en mode xHCI. • Il est fortement recommandé de connecter vos périphériques USB 3.1 Gen 2 sur les ports USB 3.1 Gen 2 pour un débit et des performances accrus. Port USB 3.1 Gen 1 jusqu'à 5 Gb/s (Type-C). Ce port USB (Universal Serial Bus) Type C est destiné aux appareils mobiles ou périphériques USB 3.1 Gen 1. 10. Port HDMI. Ce port est réservé à la connexion d'un périphérique externe lui-même doté d'une interface HDMI (High-Definition Multimedia Interface). Il est compatible avec la norme HDCP permettant la lecture de DVD HD, de disques Blu-ray et de tout autre contenu intégrant un verrou numérique. 11. Ports USB 2.0. Ces ports USB (Universal Serial Bus) à quatre broches sont à disposition pour connecter des périphériques USB 2.0 / 1.1. ASUS PRIME B450-PLUS...
  • Page 17 Processeur La carte mère est livrée avec un socket AM4 conçu pour l'installation d'un processeur AMD® Ryzen™ de 2e génération / Ryzen™ avec Radeon™ Vega Graphics / Ryzen™ de 1e génération. Assurez-vous que tous les câbles sont débranchés lors de l'installation du processeur. Le socket AM4 possède des broches différentes des sockets FM2+ et FM2. Assurez-vous de n'installer qu'un processeur conçu pour le socket AM4. Le processeur ne peut être installé que dans un seul sens. NE PAS forcer sur le processeur pour le faire entrer dans le socket afin d'éviter de plier les broches du socket et/ou d'endommager le processeur ! Installer le processeur Si nécessaire, appliquez la pâte thermique sur la surface du processeur et du dissipateur avant toute installation. Chapitre 1 : Introduction au produit...
  • Page 18 Installer le ventilateur du processeur Type 1 Type 2 Retirez les vis et le module de rétention uniquement. Ne retirez pas la plaque du dessous. ASUS PRIME B450-PLUS...
  • Page 19 Sockets DIMM_A1 Canal A DIMM_A1 & DIMM_A2* DIMM_A2* DIMM_B1 Canal B DIMM_B1 & DIMM_B2* DIMM_B2* • Vous pouvez installer des modules de mémoire de tailles variables dans les canaux A et B. Le système se chargera de mapper la taille totale du canal de plus petite taille pour les configurations Dual-Channel (Bi-Canal). Tout excédent de mémoire du canal le plus grand est alors mappé pour fonctionner en Single-Channel (Canal unique). • Installez toujours des modules de mémoire dotés de la même latence CAS. Pour une compatibilité optimale, il est recommandé d'installer des barrettes mémoire identiques ou partageant le même code de données. Consultez votre revendeur pour plus d'informations. • Les modules de mémoire ont besoin d'un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale (4 modules de mémoire). • Visitez www.asus.com pour consulter la liste des modules de mémoire compatibles. Configurations mémoire recommandées DIMM_A1 DIMM_A2* DIMM_A2* DIMM_A2* DIMM_B1 DIMM_B2* DIMM_B2* Chapitre 1 : Introduction au produit 1-10...
  • Page 20 Installer un module de mémoire Retirer un module de mémoire ASUS PRIME B450-PLUS 1-11...
  • Page 21 Appuyer sur le bouton de réinitialisation du châssis. Appuyer sur le bouton d'alimentation pour éteindre puis rallumer le système. N'utilisez cette méthode que si les deux méthodes précédentes ont échoué. L'utilisation du bouton d'alimentation, du bouton de réinitialisation ou des touches <Ctrl>+<Alt>+<Suppr.> peut endommager vos données ou votre système. Il est recommandé d'éteindre correctement votre système depuis votre système d'exploitation. • Les captures d'écrans du BIOS incluses dans cette section sont données à titre indicatif et peuvent différer de celles apparaissant sur votre écran. • Téléchargez la dernière version du BIOS sur le site Web d'ASUS www.asus.com. • Si le système devient instable après avoir modifié un ou plusieurs paramètres du BIOS, rechargez les valeurs par défaut pour restaurer la compatibilité et la stabilité du système. Choisissez l'option Load Optimized Defaults (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche F5. • Si le système ne démarre pas après la modification d'un ou plusieurs paramètres du BIOS, essayez d'effacer la mémoire CMOS pour restaurer les options de configuration par défaut de la carte mère. Consultez la section Vue d'ensemble de la carte mère pour plus d'informations sur l'effacement de la mémoire CMOS. L'écran de menu BIOS Le programme de configuration du BIOS possède deux interfaces de configuration : EZ Mode (Mode EZ) et Advanced Mode (Mode avancé). Appuyez sur la touche <F7> pour basculer entre les deux modes. ASUS PRIME B450-PLUS...
  • Page 22 EZ Mode (Mode EZ) Par défaut, l'écran EZ Mode (Mode EZ) est le premier à apparaître lors de l'accès au BIOS. L'interface EZ Mode offre une vue d'ensemble des informations de base du système et permet aussi de modifier la langue du BIOS, le mode de performance, le profil des ventilateurs et l'ordre de démarrage des périphériques. Pour accéder à l'interface Advanced Mode, cliquez sur Advanced Mode (F7) ou appuyez sur la touche <F7> de votre clavier. Le type d'interface par défaut du BIOS peut être modifié. Affiche les propriétés système du Affiche la température du processeur et de la mode sélectionné. Cliquez sur carte mère, les tensions de sortie du processeur, <Entrée> pour changer de mode la vitesse des ventilateurs installés et les informations liées aux lecteurs SATA Recherche par nom d'élément du BIOS,...
  • Page 23 Barre de menus Champs de Éléments de sous- Barre de configuration Rechercher Aide générale Dernières menu défilement dans les FAQ modifications Raccourcis Retour en Éléments de Fenêtre contextuelle affichage EZ menu Mode Affiche les données de surveillance du matériel ASUS PRIME B450-PLUS...
  • Page 24 Rechercher dans les FAQ Déplacez votre souris au-dessus de ce bouton pour afficher un code QR. Numérisez ce code QR avec votre appareil mobile pour vous connecter à la page Web de FAQ sur le BIOS ASUS. Vous pouvez également scanner le code QR ci-dessous. Menu Exit (Sortie) Le menu Exit vous permet non seulement de charger les valeurs optimales par défaut des éléments du BIOS, mais aussi d'enregistrer ou d'annuler les modifications apportées au BIOS. Load Optimized Defaults (Charger les valeurs optimisées par défaut) Cette option vous permet de charger les valeurs par défaut de chaque paramètre des menus du BIOS. Lorsque vous choisissez cette option ou lorsque vous appuyez sur <F5>, une fenêtre de confirmation apparaît. Sélectionnez OK pour charger les valeurs par défaut. Save Changes and Reset (Enregistrer les modifications et redémarrer le système) Une fois vos modifications terminées, choisissez cette option pour vous assurer que les valeurs définies seront enregistrées. Lorsque vous sélectionnez cette option ou lorsque vous appuyez sur <F10>, une fenêtre de confirmation apparaît. Choisissez OK pour enregistrer les modifications et quitter le BIOS. Discard Changes and Exit (Annuler et quitter) Choisissez cette option si vous ne voulez pas enregistrer les modifications apportées au BIOS. Lorsque...
  • Page 25 L'utilisation de câbles protégés pour le raccordement du moniteur à la carte graphique est exigée pour assurer la conformité aux règlements de la FCC. Tout changement ou modification non expressément approuvé(e) par le responsable de la conformité peut annuler le droit de l'utilisateur à faire fonctionner cet appareil. ASUS PRIME B450-PLUS...
  • Page 26 Déclaration de conformité d'Innovation, Sciences et Développement économique du Canada (ISED) Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique du Canada applicables aux appareils radio exempts de licence. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité...
  • Page 27 être jetée avec les déchets ménagers. Services de reprise et de recyclage Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients des solutions permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi...
  • Page 28 Cijeli на: www.asus.com/support tekst EU izjave o sukladnosti dostupan je na: www.asus.com/support Türkçe AsusTek Computer Inc., bu aygıtın temel gereksinimlerle ve ilişkili Čeština Společnost ASUSTeK Computer Inc. tímto prohlašuje, že toto zařízení...
  • Page 29 +1-510-608-4555 Site Web http://www.asus.com/us/ Support technique Support fax +1-812-284-0883 Téléphone +1-812-282-2787 Support en ligne http://qr.asus.com/techserv ASUS COMPUTER GmbH (Allemagne et Autriche) Adresse Harkort Str. 21-23, 40880 Ratingen, Germany +49-2102-959931 Site Web http://www.asus.com/de Contact en ligne http://eu-rma.asus.com/sales Support technique Téléphone +49-2102-5789555...
  • Page 30 FCC COMPLIANCE INFORMATION Per FCC Part 2 Section 2.1077 Asus Computer International Responsible Party: Address: 800 Corporate Way, Fremont CA 94539. Phone/Fax No: (510)739-3777/(510)608-4555 hereby declares that the product Product Name : Motherboard Model Number : PRIME B450-PLUS compliance statement: This device complies with part 15 of the FCC Rules.
