Sommaire des Matières pour ViewSonic VP2768-4K

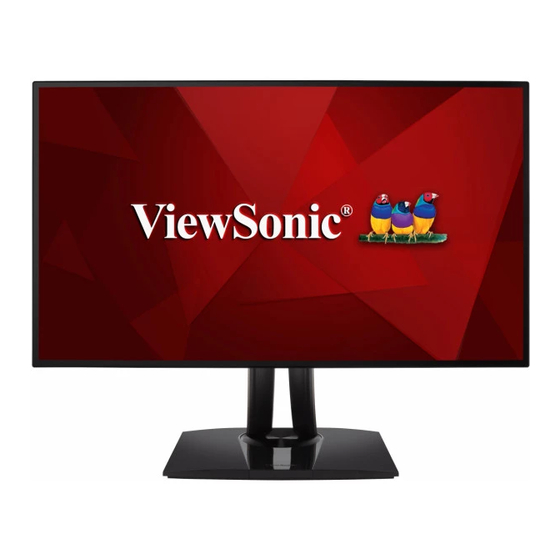

- Page 1 VP2768-4K Écran Guide de l'utilisateur Numéro du modèle: VS17380 P/N: VP2768-4K...
- Page 2 ViewSonic se consacre à dépasser les attentes du monde pour les évolutions technologiques, l’innovation et la simplicité. Chez ViewSonic, nous croyons que nos produits ont le potentiel d’avoir un impact positif sur le monde, et sommes confiants que le produit ViewSonic que vous avez choisi vous sera utile.
- Page 3 Table des Matičres 1. Avertissements et mises en garde ....1 2. Démarrage ............3 2-1. Contenu de la boîte ............4 2-2. L'extérieur du moniteur............5 2-3. Installation du matériel ............6 2-4. Installation rapide ............13 2-5. Marche ................16 3.
- Page 4 7. Nettoyage et maintenance ....... 50 Nettoyage de l’écran ............... 50 8. Informations de conformité ......52 8-1. Declaration de conformite FCC ........52 8-2. Declaration de l’Industrie canadienne ......53 8-3. Conformité CE pour les pays européens ......53 8-4.
- Page 5 1. Avertissements et mises en garde 1. Lisez entièrement ces instructions avant d'utiliser l'appareil. 2. Gardez ces instructions dans un endroit sûr. 3. Tenez compte des mises en garde et respectez scrupuleusement toutes les instructions. 4. Asseyez-vous à au moins 18”/45cm de l’écran. 5.
- Page 6 16. En cas de fumée, de bruit anormal ou d’odeur bizarre, éteignez immédiatement l’écran et contactez votre revendeur ou ViewSonic. Il est dangereux de continuer à utiliser l’écran. 17. Ne rendez pas inutile l’objectif sécuritaire la prise de type mise à...
- Page 7 2. Démarrage En cas de problèmes, si le produit que vous avez acheté doit être retourné pour quelque raison que ce soit, veuillez conserver l'emballage, le formulaire d'inscription et le reçu d'origine. Disposer de ces éléments vous permettra de vérifier votre produit et facilitera la réparation, le remboursement et/ou la réexpédition de votre produit.
- Page 8 Le fichier INF assure la compatibilité avec les systèmes d’exploitation Windows et le fichier ICM (Image Color Matching – Correspondance de couleurs d’image) et assure l’affichage correct des couleurs à l’écran. ViewSonic recommande d’installer les deux fichiers.
- Page 9 2-2. L'extérieur du moniteur A. Avant B. Gauche et Droite C. Arrière 1. Panneau de commande (Développé dans 3-1) 2. Port E/S (entrée/sortie) Cette zone doit comprendre toutes les options de connexion E/S, ainsi que le connecteur d'entrée d'alimentation (Développé dans 2-4) 3.
- Page 10 2-3. Installation du matériel A. Procédure de fixation de B. Procédure de retrait de la la base base...
- Page 11 C. Réglage de la hauteur du moniteur - Poussez le haut du moniteur vers le bas jusqu'à ce qu'il soit à la hauteur de visualisation souhaitée pour l'utilisation. - Vous pouvez également tirer le moniteur vers le haut, jusqu'à la hauteur de visualisation souhaitée pour l'utilisation. *Cette image est communiquée à...
- Page 12 D. Réglage de l'angle - Après avoir réglé la hauteur du moniteur, tenez-vous devant le moniteur de sorte qu'il soit centré devant vous. - L'angle de l'écran peut être réglé en déplaçant le panneau, en l'orientant vers l'avant ou en arrière. Il peut être réglé de -5°...
- Page 13 E. Fonction de pivot 1. Soulevez/relevez le moniteur aussi haut que possible (hauteur maximale). 2. Réglez le moniteur en orientant la partie supérieure arrière et tirez la partie inférieure vers l'avant (voir l'image ci-dessous à titre de référence). *Cette image est communiquée à titre indicatif uniquement.
- Page 14 3. Tournez le moniteur dans le sens horaire et antihoraire (voir l'image ci-dessous à titre de référence). 4. Terminez l'installation du moniteur en tournant complètement le moniteur à 90°(voir l'image ci-dessous à titre de référence). *Cette image est communiquée à titre indicatif uniquement.
- Page 15 Murale certifié UL uniquement. Pour vous procurer un kit de montage mural ou une base d’ajustement de la hauteur, veuillez prendre contact avec ViewSonic ou avec votre revendeur local. Reportezvous aux ® instructions accompagnant le kit de montage de la base.
- Page 16 G. Utilisation du verrou Kensington Le connecteur de sécurité Kensington se trouve sur la face arrière du moniteur. Pour plus d'informations sur l'installation et l'utilisation, veuillez vous rendre sur le site Web de Kensington à l'adresse http://www. kensington.com. Vous trouverez ci-dessous un exemple de configuration du verrou Kensington sur une table à...
- Page 17 2-4. Installation rapide Connecter le câble vidéo 1. Assurez-vous que le moniteur LCD et l'ordinateur sont éteints. 2. Retirez les capots arrière du panneau si nécessaire. 3. Branchez le câble vidéo du moniteur LCD à l'ordinateur. Sortie audio Audio out mini DP HDMI USB 3.0 Downstream...
- Page 18 A. Câble d'alimentation (et adaptateur CA/CC si nécessaire) Branchez le connecteur femelle du cordon d'alimentation CA dans le connecteur d'alimentation du moniteur et la fiche CA du cordon d'alimentation CA dans la prise électrique CA. B. Câble vidéo et audio Branchez une extrémité...
- Page 19 C. Câble USB Branchez le connecteur type B du câble USB dans le port USB 3.0 amont à l'arrière du moniteur. Et branchez le connecteur type A du câble USB dans le port USB aval de l'ordinateur. A type B type *Cette image est communiquée à...
- Page 20 REMARQUE : Les utilisateurs de Windows peuvent recevoir un message leur demandant d'installer le fichier INF. Pour accéder au fichier, veuillez insérer le CD ViewSonic dans le lecteur CD de l'ordinateur et rendez-vous dans le répertoire suivant : « \CD\ vsfiles ».
- Page 21 3. Réglage de l'image de l'écran 3-1. Utilisation du panneau de commandes Utilisez les boutons sur le panneau de commande avant ou arrière pour afficher et régler l'OSD……...
- Page 22 Explication des symboles du cadre et de l'OSD Vous trouverez ci-dessous l'explication des symboles du cadre : Veille Marche/Arrêt REMARQUE : Voyant d’alimentation Bleu = ACTIVER Orange = Économie d'énergie Affichez le menu en appuyant sur n'importe quel bouton de fonction.
- Page 23 Vous trouverez ci-dessous les explications des symboles du menu rapide OSD et du menu OSD ainsi que leurs utilisations fonctionnelles. Symbole d'activation pour activer les différents modes lors de l'utilisation du système de menu. Symbole d'activation pour quitter, retourner ou désactiver la fonction souhaitée qui est sélectionnée.
- Page 24 Vous trouverez ci-dessous l'explication des symboles du menu rapide : 1. Pour afficher le menu rapide, appuyez sur l'un des boutons touches [ REMARQUE : Tous les menus OSD et les écrans de réglage disparaissent automatiquement après environ 15 secondes. Ceci est réglable via le paramètre Interruption OSD dans le menu de configuration.
- Page 25 Si votre moniteur était livré avec un CD d'installation de pilotes ViewSonic, veuillez insérer le CD dans votre lecteur de CD-ROM et suivre les étapes lorsque vous y êtes invité. Si le CD n'installe pas correctement le pilote, veuillez télécharger le pilote sur le site Web de ViewSonic ou vous rendre dans un centre de service ViewSonic.
- Page 26 « Paramètres d'affichage avancés » dans la fenêtre « Paramètres d'affichage » (résolution d'écran) de votre système. Vous pouvez y vérifier que votre moniteur ViewSonic a été reconnu par votre PC dans la section « Gestion des couleurs » de vos paramètres avancés.
- Page 27 3-4. Définir le mode de temporisation Définir le mode de temporisation est important pour maximiser la qualité de l'image à l'écran et réduire la fatigue oculaire. Le mode de temporisation est composé de la résolution (par exemple 1920 x 1080P) et du taux de rafraîchissement (ou fréquence verticale ; par exemple 60 Hz).
- Page 28 3-5. Installation d'un logiciel supplémentaire (optionnel) 1. Chargez le CD ViewSonic dans votre lecteur CD/DVD. 2. Double cliquez sur le dossier « Logiciel » et choisissez une application si vous le souhaitez. 3. Double cliquez sur le fichier .exe ou .pkg et suivez les instructions à...
- Page 29 Étape 1. Recherchez et téléchargez l'outil de mise à jour de firmware avec la dernière version du firmware pour votre moniteur à l'adresse http://color.viewsonic.com/support/software/ Étape 2. Assurez-vous que le port USB amont de votre moniteur a été connecté au port USB aval du PC. (Consultez 2-4.
- Page 30 Étape 4. Lancez l'outil de mise à jour du firmware, l'application détecte et vérifie automatiquement le modèle de votre moniteur et la version actuelle du firmware. Cliquez sur Mettre à jour pour mettre à niveau le firmware de votre moniteur. VP Series USB Firmware Update Tool v1.0 Model Name Model Name...
- Page 31 à l'écran automatiquement en pivotant l'écran verticalement ou horizontalement. Le fichier d'installation de l'application est dans le dossier du logiciel du CD ViewSonic. Vous pouvez également rechercher et télécharger la dernière version de l'application Auto Pivot à l'adresse http://color. viewsonic.com/support/software/ Remarque : Avant d'appliquer la fonction Auto Pivot, veuillez vous assurer que DDC/CI est réglé...
- Page 32 L'emballage du moniteur standard ne contient pas le capteur de couleur dont l'application Colorbration a besoin pour fonctionner. Le kit Colorbration de ViewSonic comprend le capteur de couleur CS-XRi1, qui a été co-développé avec X-Rite afin de proposer la meilleure solution pour bénéficier de la précision des couleurs à...
- Page 33 4. Présentation du menu OSD 4-1. Arborescence du menu OSD Pour une explication de l'arborescence OSD et des fonctions correspondantes, veuillez consultez l'explication 4-2 OSD ci- dessous. L'arborescence OSD représente visuellement le menu OSD complet auquel votre moniteur peut accéder. Si vous n'êtes pas sûr de l'endroit où...
- Page 34 Preset Color Contrast / Brightness Input Select Menu Exit Startup Menu sRGB SMPTE-C REC709 DICOM SIM Preset Color Native CAL 1 CAL 2 CAL3 CUSTOM Contrast (-/+) Contrast/Brightness Brightness (-/+) mini DP DisplayPort Input Select HDMI 1 HDMI 2 Menu Menu OSD table detail items Exit (OSD off)
- Page 35 VP2768-4K View Color Manual Input Audio Setup Select Adjust Mode Adjust Image Adjust Menu miniDP DisplayPort HDMI 1 HDMI 2 2560 × 1440 @ 60Hz Menu mini DP DisplayPort Input Select HDMI 1 HDMI 2 (-/+) Volume Audio Adjust Mute...
- Page 36 Menu FPS 1 FPS 2 Game MOBA Movie Text UltraClear (-/+) Ultra Clear (-/+) Retro Advanced Sharpness (-/+) Advanced Gamma (-/+) Ultra Clear (-/+) Advanced Sharpness (-/+) ViewMode Photo Advanced Gamma (-/+) TruTone (-/+) Ultra Clear (-/+) Advanced Sharpness (-/+) Landscape Photographer Advanced Gamma...
- Page 37 Menu Contrast (-/+) Contrast/ Brightness Brightness (-/+) Auto (Full Range) RGB (Limited Color Format Range) (Full Range) YUV (Limited Range) sRGB Standard SMPTE-C Color REC 709 DICOM SIM CAL 1 CAL Time Flag CAL 2 CAL Time Flag CAL 3 CAL Time Flag Color Remind Schedule...
- Page 38 Menu (-/+) Gain Green (-/+) Blue (-/+) Offset Green (-/+) Blue (-/+) (-/+) Green (-/+) Blue (-/+) Color Adjust CUSTOM Cyan (-/+) Magenta (-/+) Yellow (-/+) (-/+) Green (-/+) Blue (-/+) Saturation Cyan (-/+) Magenta (-/+) Yellow (-/+) Recall Sharpness (-/+) Aspect Ratio Full Screen...
- Page 39 Menu English French German Spanish Italian Finnish Language Russian Turkish Japanese Korean Traditional Chinese Simplified Chinese Setup Menu Resolution Notice Information Information message OSD Timeout (-/+) OSD Background Auto 0° +90° OSD Pivot -90° 180° Power Indicator...
- Page 40 Menu Ambient Light HAL Luminance (-/+, 0~100) Sensor MAL Luminance (-/+, 0~100) LAL Luminance (-/+, 0~100) Presence Level 1 Sensor Level 2 Level 3 miniDP Left Source DisplayPort HDMI Select Type C PBP Left-Right miniDP Setup Menu Right Source DisplayPort Select HDMI Type C...
- Page 41 Menu Auto Power 30 Minutes 45 Minutes Sleep 60 Minutes 120 Minutes Standard Optimize Conserve ECO Mode Energy Setup Menu saving Charging Displayport DDC/CI User 1 User 2 Save As User 3 Recall All Recall...
- Page 42 4-2. Explication du menu OSD REMARQUE : Les éléments du menu OSD recensés dans cette section indiquent l'ensemble des éléments OSD de tous les modèles. Certains de ces éléments n'existent peut-être pas dans l'OSD de votre produit. Veuillez ne pas tenir compte des explications sur les éléments du menu OSD s'ils n'existent pas dans votre menu OSD.
- Page 43 Black stabilization (Stabilisation noir) La Stabilisation Noir de ViewSonic procure une visibilité et des détails accrus en éclaircissant les scènes sombres. Blue light filter (Filtre lumière bleue) Règle le filtre qui bloque la lumière bleue à énergie élevée pour une expérience plus sûre pour nos utilisateurs.
- Page 44 (Plage entière) Le format couleur du signal d'entrée est YUV et le niveau de noir et blanc est limité (Plage limitée) Color Calibration L'utilisateur peut étalonner le moniteur par l'application ViewSonic Colorbration avec un capteur de couleur spécifique. Options Explication CAL1...
- Page 45 Affiche le mode de temporisation (entrée signal vidéo) provenant de la carte graphique de l'ordinateur, le numéro de modèle LCD, le numéro de série et l'URL du site Web ViewSonic®. Consultez le guide d'utilisation de votre carte graphique pour obtenir des instructions sur le changement de la résolution et du taux de rafraîchissement (fréquence verticale).
- Page 46 Low input lag (Faible décalage d'entrée ViewSonic propose un faible décalage d'entrée, grâce à un réducteur de traitement du moniteur, qui réduit la latence du signal. Dans le sous- menu Faible décalage d'entrée, vous pouvez sélectionner la vitesse appropriée pour votre utilisation souhaitée entre les deux options Manual image adjust (Réglage manuel de l'image (Réglage de...
- Page 47 Preset Color Modo (Mode coul préd) Le moniteur dispose de plusieurs normes de couleur du secteur pour l'affichage. Chaque mode de couleur peut être sélectionné pour une application spécifique sur un moniteur. Options Explication sRVB Gamme de couleurs précise et gamma de la norme sRGB Gamme de couleurs précise et gamma de la norme European Broadcasting Union (Union européenne de radio-télévision)
- Page 48 à l'écran, tels que les taches foncées, la luminosité irrégulière ou les images illisibles à l'écran. Avec la fonction Correction d'uniformité de ViewSonic, les niveaux d'échelle de gris deviennent plus équilibrés et les scores delta E sont améliorés, ce qui accroit la fiabilité...
- Page 49 4-3. Gestion des paramètres du moniteur Les options du menu de gestion de l'alimentation du moniteur sont mises en surbrillance ci-dessous. L'explication pour chaque option est donnée ci-dessous. OSD Timeout (Interruption OSD) La fonction Interruption OSD permet aux utilisateurs de choisir la durée pendant laquelle l'OSD reste à...
- Page 50 Eco Mode (Mode Éco) Permet aux utilisateurs de choisir entre différents modes, en fonction de la consommation électrique. DDC/CI (Canal des données d'affichage/Interface de commande) On (Activer) ce paramètre permet le contrôle du moniteur via la carte graphique. 4-4. Configuration de vérrouillage de l’affichage à l’écran et du bouton d’alimentation •...
- Page 51 5. Spécifications Écran Type TFT (Thin Film Transistor - transistor à pellicule fine), Matrice active à affichage 3840 x 2160, taille de pixel 0,1554 mm Format Métrique : 68,47 cm d’affichage Impérial : 27” (27” affichable) Filtre de Trait vertical RVB couleurs Surface en Antireflet...
- Page 52 <0,3W Ne réglez pas la carte graphique dans votre ordinateur pour dépasser ces taux de rafraîchissement ; ceci peut causer des dommages permanents sur votre écran. Veuillez utiliser l’adapteur d’alimentation de ViewSonic ou d’une ® source autorisée uniquement. La condition de test suit la norme IEE...
- Page 53 être défectueuse. • Branchez l’écran à un autre ordinateur. • Si vous avez une carte graphique plus ancienne, contactez ViewSonic pour obtenir un adaptateur non-DDC. ® Les boutons de réglage ne fonctionnent pas...
- Page 54 7. Nettoyage et maintenance Nettoyage de l’écran • ASSUREZ-VOUS QUE L’ÉCRAN EST ÉTEINT • NE PAS VAPORISER OU NE JAMAIS VERSER DE LIQUIDE SUR L’ÉCRAN OU LE BOÎTIER. Pour nettoyer l’écran : 1. Utilisez un chiffon propre, doux et non pelucheux, afin d’éliminer toute trace de poussière ou autres particules.
- Page 55 Certains produits chimiques peuvent endommager l’écran et/ou le boîtier de l’écran. • ViewSonic décline toute responsabilité en cas de dommage provoqué par l’utilisation de produits de nettoyage à base d’ammoniaque ou d’alcool.
- Page 56 8. Informations de conformité REMARQUE: Cette section porte sur les exigences de branchement et les déclarations de conformité. Les applications spécifiques devront se reporter aux étiquettes signalétiques et aux symboles figurant sur l’appareil.on unit. 8-1. Declaration de conformite FCC Cet appareil est conforme à l’article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes: (1) Cet appareil ne doit pas provoquer d’interférences néfastes, et (2) cet appareil doit accepter toutes les interférences reçues, y compris...
- Page 57 8-2. Declaration de l’Industrie canadienne CAN ICES-3 (B)/NMB-3(B) 8-3. Conformité CE pour les pays européens L’appareil est conforme la norme EMC 2014/30/EU et à la norme sur la basse tension 2014/35/EU. Les indications qui suivent sont destinées uniquement aux Etats membres de l'Union Européenne: Le symbole indiqué...
- Page 58 8-4. Déclaration de conformité RoHS2 (LSDEEE2) Ce produit a été conçu et fabriqué dans le respect de la directive 2011/65/EU du Parlement Européen et du Conseil relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (Directive RoHS2 - LSDEEE2) et il est déclaré...
- Page 59 8-5. Elimination du produit en fin de vie ViewSonic respecte l’environnement et fait des efforts allant dans le sens d’un environnement de travail et de vie écologiques. Merci d’oeuvrer aussi pour une informatique plus intelligente et plus écologique.
- Page 60 Microsoft, Windows et le logo de Windows sont des marques déposées par Microsoft Corporation aux États-Unis et dans d’autres pays. ViewSonic et le logo des trois oiseaux sont des marques déposées par ViewSonic Corporation. VESA est une marque déposée par Video Electronics Standards Association.
- Page 61 REMARQUE : vous devrez fournir le numéro de série du produit. Asia pacific Country/ Website T= Telephone Email Region C = CHAT ONLINE T= 886 2 2246 3456 ViewSonic service@tw.viewsonic. http://www.viewsonic.com.tw/ F= 886 2 2249 1751 Corporation Toll Free= 0800-899880 service.cn@ China www.viewsonic.com.cn T= 4008 988 588 cn.viewsonic.com...
- Page 62 Canada www.viewsonic.com T= 1-866-463-4775 www.viewsoniceurope.com/de/ service_ch@ Suisse www.viewsoniceurope.com/de/ support/call-desk/ viewsoniceurope.com Belgique www.viewsoniceurope.com/fr/ service_be@ www.viewsoniceurope.com/fr/ (Français) support/call-desk/ viewsoniceurope.com Luxembourg www.viewsoniceurope.com/fr/ service_lu@ www.viewsoniceurope.com/fr/ (Français) support/call-desk/ viewsoniceurope.com www.viewsoniceurope. www.viewsoniceurope.com/de/ service_deu@ Deutschland support/call-desk/ viewsoniceurope.com com/de/ www.viewsoniceurope. www.viewsoniceurope.com/de/ service_at@ Österreich viewsoniceurope.com com/de/ support/call-desk/ Schweiz www.viewsoniceurope.
- Page 63 America AUS= 1800 880 818 Australia service@ www.viewsonic.com.au New Zealand au.viewsonic.com NZ= 0800 008 822 service.ca@viewsonic. Canada www.viewsonic.com T= 1-866-463-4775 C= http://www.viewsonic.com/ soporte@viewsonic. Latin America www.viewsonic.com/la/ la/soporte/servicio-tecnico service@ Middle East ap.viewsonic.com/me/ Contact your reseller ap.viewsonic.com service.us@viewsonic. T= 1-800-688-6688 (English) Puerto Rico &...
- Page 64 éléments recyclés ou remis en état. Durée de la garantie : Les écrans ViewSonic sont garantis entre 1 et 3 ans, en fonction de votre pays, pour toutes les pièces, y compris la source lumineuse et la main d’œuvre, à partir de la date du premier achat.
- Page 65 Toutes causes externes au produit, telles que des fluctuations dans l’alimentation électrique ou une panne de courant. L’utilisation de fournitures ou de pièces qui ne correspondent pas aux spécifications de ViewSonic. L’usure normale. Toute autre cause qui ne peut pas être imputée à une défectuosité du produit.
- Page 66 Assistance : 1. Pour obtenir des informations sur le service dans le cadre de la garantie, veuillez contacter le Support clientèle de ViewSonic (référez-vous à la page Support Clientèle). Vous devrez fournir le numéro de série de votre produit. 2. Pour bénéficier du droit à la garantie, il vous sera nécessaire de fournir (a) la preuve d’achat originale datée, (b) votre nom, (c)
- Page 67 Exclusion des dommages : La responsabilité de viewsonic se limite au coût de réparation ou de remplacement du produit. La sociéte viewsonic ne pourra pas être tenue pour responsable: 1. Des dommages causés à d’autres biens en raison d’un défaut du produit, les dommages résultant d’une gêne, de l’impossibilité...
- Page 68 Ventes hors États-Unis et Canada : Pour plus d’informations concernant la garantie et les services proposés pour les produits ViewSonic vendus en dehors des États-Unis ou du Canada, veuillez contacter ViewSonic ou votre revendeur ViewSonic agréé. La période de garantie pour ce produit en Chine continentale (Hong Kong, Macao et Taiwan exclus) est sujette aux termes et conditions de la Carte de garantie d'entretien.
