Merci d’avoir choisi ViewSonic® En tant que leader mondial de solutions visuelles, ViewSonic® se consacre à dépasser les attentes du monde en matière d’évolution technologique, d’innovation et de simplicité. Chez ViewSonic®, nous pensons que nos produits peuvent avoir un impact positif dans le monde et nous sommes convaincus que le produit ViewSonic®...
Page 3
• Ne placez aucun objet lourd sur l’appareil ni sur les câbles de connexion. • Si de la fumée, un bruit anormal ou une odeur inhabituelle se manifeste, éteignez immédiatement l’appareil et appelez votre revendeur ou ViewSonic®. Il est dangereux de continuer à utiliser l’appareil.
Page 4
• Lors du branchement sur une prise de courant, NE retirez PAS la broche de mise à la terre. Veuillez vous assurer que les broches de mise à la terre ne sont JAMAIS RETIRÉES. • Protégez le cordon d’alimentation de manière à ne pas risquer d’être piétiné...
Table des matières Consignes de sécurité ..............3 Introduction ...................7 Contenu de la boîte ......................7 Présentation du produit ....................8 Configuration initiale ...............9 Installation du socle ....................... 9 Montage mural ......................11 Utilisation de la fente de sécurité ................13 Branchements ................14 Branchement sur l’alimentation ...................14 Branchement de périphériques externes ..............
Page 6
Annexe ..................53 Caractéristiques ......................53 Glossaire ........................55 Dépannage ........................60 Maintenance ........................ 62 Précautions générales ................... 62 Nettoyage de l’écran ....................62 Nettoyage du boîtier ....................62 Clause de non-responsabilité ................62 Informations relatives à la règlementation et aux services .....63 Informations de conformité...
Introduction Contenu de la boîte • Moniteur • Cordon d’alimentation • Câble vidéo • Guide de démarrage rapide REMARQUE : Le cordon d’alimentation et les câbles vidéo inclus dans votre emballage peut différer selon votre pays. Veuillez contacter votre revendeur régional pour plus d’informations.

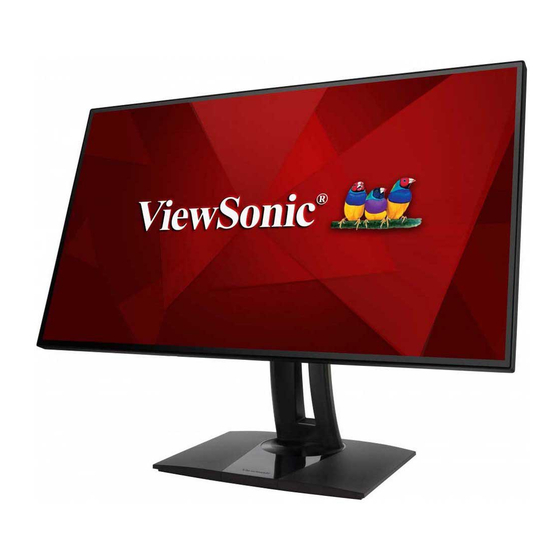

Présentation du produit Vue de devant Écran d’affichage Vue de derrière Bouton Fente de d’alimentation sécurité Port HDMI Ports USB Connecteur ENTRÉE CC DisplayPort Port VGA REMARQUE : Pour plus d’informations sur les touches 1/2/3/4/5 et leurs fonctions, reportez-vous à « Touches de raccourcis » à la page...
Configuration initiale Cette section fournit des instructions détaillées pour la configuration de votre moniteur. Installation du socle 1. Placez le moniteur sur une surface plane et stable, avec l’écran dirigé vers le bas. 2. Alignez et reliez les deux (2) points du socle du support moniteur avec le pied du support moniteur.
Page 10
4. Soulevez l’appareil en position verticale sur une surface plane et stable. REMARQUE : Posez toujours l’appareil sur une surface plane et stable. Sinon, l’appareil pourrait chuter et être endommagé et / ou provoquer des blessures corporelles.
REMARQUE : Pour une utilisation avec un Support pour Fixation Murale certifié UL uniquement. Pour vous procurer un kit de montage mural ou une base d’ajustement de la hauteur, veuillez prendre contact avec ViewSonic® ou avec votre revendeur local. Chargement Modèle de Patin d’interface...
Page 12
5. Fixez le support de montage aux trous de montage VESA au dos de l’appareil. Puis fixez-le avec quatre (4) vis (M4 x 10 mm). 100 mm 6. Suivez les instructions fournies avec le kit de montage mural pour fixer le moniteur au mur.
Utilisation de la fente de sécurité Pour éviter le vol de l’appareil, utilisez un dispositif de verrouillage pour fente de sécurité afin de le solidariser avec un objet fixe. L’exemple ci-dessous décrit l’installation du dispositif de verrouillage de fente de sécurité...
Branchements Cette section vous guide sur la façon de brancher le moniteur avec d’autres équipements. Branchement sur l’alimentation 1. Branchez le cordon d’alimentation sur la prise ENTRÉE CA située à l’arrière de l’appareil. 2. Branchez le cordon d’alimentation sur une prise de courant.
Branchement de périphériques externes Branchement HDMI Branchez une extrémité du câble HDMI au port HDMI du moniteur. Puis branchez l’autre extrémité du câble au port HDMI de votre ordinateur. REMARQUE : Le moniteur est équipé d’un port HDMI 1.4.
Branchement DisplayPort Branchez une extrémité du câble DisplayPort au port DisplayPort. Puis branchez l’autre extrémité du câble au port DisplayPort ou mini DP de votre ordinateur. REMARQUE : Pour connecter le moniteur au port Thunderbold (v. 1&2) de votre Mac, branchez l’extrémité mini DP du « câble mini DP vers DisplayPort »...
Branchement USB Branchez une extrémité du câble USB au port USB du moniteur. Puis branchez l’autre extrémité du câble à un port USB de votre ordinateur. REMARQUE : Le moniteur prend en charge deux (2) types de ports USB. En effectuant le(s) raccordement(s), respectez les directives suivantes: •...
Branchement VGA Branchez une extrémité du câble VGA au port VGA du moniteur. Puis branchez l’autre extrémité du câble au port VGA de votre ordinateur. REMARQUE : Le moniteur est équipé d’un port VGA.
Utilisation du moniteur Réglage de l’angle de vision Pour une visualisation optimale, vous pouvez régler l’angle de visualisation à l’aide d’une des méthodes suivantes : Réglage de la hauteur Abaissez ou élevez le moniteur à la hauteur souhaitée (de 0 à 130 mm). REMARQUE : Lors du réglage, enfoncez fermement le long du chemin de réglage en tenant le moniteur à...
Réglage de l’angle d’inclinaison Inclinez le moniteur vers l’avant ou l’arrière jusqu’à l’angle de vue souhaité (de -5˚ à 21°). REMARQUE : Lors du réglage, tenez fermement le support avec une main tout en inclinant le moniteur vers l’avant ou l’arrière avec l’autre main. Réglage de l’orientation de l’écran (pivot du moniteur) 1.
Page 21
2. Faites pivoter le moniteur de 90° dans le sens horaire ou anti-horaire de l’orientation paysage à l’orientation portrait. REMARQUE : • Lors du réglage, assurez-vous de tenir fermement les deux côtés de votre moniteur à deux mains et pivoter le moniteur de 90°. •...
Allumer et éteindre l’appareil 1. Branchez le cordon d’alimentation sur une prise de courant. 2. Appuyez sur Power (l’interrupteur) pour allumer le moniteur. 3. Pour éteindre le moniteur, appuyez à nouveau sur Power (l’interrupteur). REMARQUE : Le moniteur continue à consommer du courant tant que le cordon d’alimentation est branché...
Utilisation des touches du panneau de commandes Utilisez les touches du panneau de commandes pour accéder au menu rapide, activer les touches de raccourci, naviguer dans le menu sur écran (OSD) et modifier les paramètres. Quick Menu (Menu rapide) Appuyez sur les touches 1/2/3/4 pour désactiver le menu rapide. REMARQUE : Suivez le guide des touches qui apparaît sur le bord de l’écran afin de sélectionner l’option ou d’effectuer des réglages.
Page 25
Contrast/Brightness (Contraste/Luminosité) Pour ajuster le niveau de contraste ou de luminosité. Input Select (Entrée) Pour sélectionner la source d’entrée. Main Menu (Menu principal) Permet d’entrer dans l’affichage des menus à l’écran (OSD). Exit (Quitter) Quitte le menu rapide. REMARQUE : Utilisez la touche 5 pour quitter le menu rapide.
Touches de raccourcis Lorsque le menu d’affichage à l’écran (OSD) est désactivé, vous pouvez accéder rapidement à des fonctions spéciales à l’aide des touches du panneau de commandes. Clé Description Maintenez enfoncée la touche pendant 5 secondes pour accéder au menu "Mode Utilisateur".
Page 27
Clé Description 2 + 3 Maintenez enfoncées les touches pour déverrouiller / verrouiller le menu OSD. Lorsque le menu apparaît à l’écran, continuez à appuyer sur les deux touches pendant 10 secondes pour déverrouiller/verrouiller le menu OSD. Si le menu OSD est verrouillé, le message ci-dessous apparaît à l’écran :...
Page 28
Clé Description 2 + 4 Maintenez enfoncées les touches pour déverrouiller / verrouiller le bouton Power (l’interrupteur). Lorsque le menu apparaît à l’écran, continuez à appuyer sur les deux touches pendant 10 secondes pour verrouiller / déverrouiller le bouton Power (l’interrupteur). Si Power (l’interrupteur) est verrouillé, le message ci-dessous apparaît à...
Configuration des paramètres Opérations générales 1. Appuyez sur les touches 1/2/3/4 pour désactiver le menu rapide. Puis appuyez sur la touche 4 pour afficher le menu OSD. 2. Appuyez sur les touches 1 ou 2 pour sélectionner le menu principal. Puis appuyez sur la touche 3 pour entrer dans le menu sélectionné.
Page 30
3. Appuyez sur les touches 1 ou 2 pour sélectionner l’option du menu souhaitée. Puis appuyez sur la touche 3 pour entrer dans le sous-menu. 4. Appuyez sur les touches 1 ou 2 pour ajuster / sélectionner le réglage. Puis appuyez sur la touche 3 pour confirmer.
Page 31
REMARQUE : Certains réglages d’options du menu ne requièrent pas que l’utilisateur appuie sur la touche 3 pour confirmer la sélection. Suivez le guide des touches qui apparaît sur le bord de l’écran afin de sélectionner l’option ou d’effectuer des réglages. Guide des touches Guide des touches 5.
Arborescence du menu à l’écran (OSD) Menu Sous-menu Option de menu principal Input Select DisplayPort (Entrée) HDMI D-Sub Auto Detect On (Activer) (Détection Off (Désactiver) auto) ViewMode (Mode (Désactiver) visualisation) Game (Jeux) FPS1 FPS2 MOBA Movie (Film) Text (Texte) Ultra Clear (-/+, 0~10) (Ultra clair) Designer...
Page 34
Menu Sous-menu Option de menu principal Color Adjust Contrast/ Contrast (Contraste) (-/+, 0~100) (Couleur Brightness Brightness (-/+, 0~100) Réglage) (Contraste/ (Luminosité) Luminosité) Color Format Auto (Format RGB (Full Range) couleur) (RVB (Plage complète)) RGB (Limited Range) (RVB (Plage limitée)) YUV (Full Range) (YUV (Plage complète)) YUV (Limited Range)
Page 35
Menu Sous-menu Option de menu principal Color Adjust Custom Saturation Red (Rouge) (-/+, 0~100) (Couleur (Personnalisé) Green (Vert) (-/+, 0~100) Réglage) Blue (Bleu) (-/+, 0~100) Cyan (-/+, 0~100) Magenta (-/+, 0~100) Yellow (Jaune) (-/+, 0~100) Recall (Mémoriser) Color CAL 1 Calilbration CAL 2 (Calib couleur)
Page 36
Menu Sous-menu Option de menu principal Setup Menu Language English (Configura- (Langue) Français tion) Deutsch Español Italiano Suomi Русский Türkçe 日本語 한국어 繁體中文 简体中文 Česká Svenska Resolution On (Activer) Notice Off (Désactiver) (Avis Résolution) Information (Informations) OSD Timeout (-/+, 5/15/30/60) (Interruption OSD) On (Activer)
Page 37
Menu Sous-menu Option de menu principal Setup Menu Eco Mode Standard (Configura- (Mode Éco) Optimize tion) (Optimiser) Conserve (Conserver) USB Charging On (Activer) (Chargement USB) Off (Désactiver) DisplayPort 1.1 On (Activer) Off (Désactiver) DDC/CI On (Activer) Off (Désactiver) Save As User 1 (Enregistrer (Utilisateur 1)
Options de menu Input Select (Sélection entrée) 1. Appuyez sur les touches 1/2/3/4 pour afficher le menu rapide. Puis appuyez sur la touche 4 pour afficher le menu OSD. 2. Appuyez sur la touche 1 ou 2 pour sélectionner Input Select (Sélection entrée). Puis appuyez sur la touche 3 pour entrer dans le menu Input Select (Sélection entrée).
Page 39
Menu ViewMode (Mode visualisation) REMARQUE : Lorsqu’un Mode visualisation est sélectionné, la touche 5 active le menu rapide. 1. Appuyez sur les touches 1/2/3/4 pour afficher le menu rapide. Puis appuyez sur la touche 4 pour afficher le menu OSD. 2.
Page 40
Menu Color Adjust (Réglage couleurs) REMARQUE : Certains sous-menus peuvent ne pas être ajustables selon les paramètres personnalisés de l’utilisateur. 1. Appuyez sur les touches 1/2/3/4 pour afficher le menu rapide. Puis appuyez sur la touche 4 pour afficher le menu OSD. 2.
Page 41
Option de menu Description Color Format Le moniteur peut détecter la plage de couleur du signal (Format couleur) d’entrée automatiquement. Vous pouvez modifier manuellement les options de plage de couleur pour les adapter à la plage de couleur correcte si les couleurs ne s’affichent pas correctement.
Page 42
Option de menu Description Custom Gamma (Personnalisé) Règle manuellement le niveau de luminosité des niveaux d’échelle de gris du moniteur. Black Stabilization (Stabilisation Noir) Procure une visibilité et des détails accrus en éclaircissant les scènes sombres. Advanced DCR (DCR Avancé) Détecte automatiquement le signal de l’image et contrôle intelligemment la luminosité...
Page 43
Option de menu Description Color Calilbration Calibre le moniteur en utilisant l’application ViewSonic® (Calib couleur) Colorbration avec des capteurs de couleur spécifiques. • CAL 1: Affichage avec le 1er mode d’étalonnage utilisateur. • CAL 2: Affichage avec le 2ème mode d’étalonnage utilisateur.
Page 44
Menu Manual Image Adjust (Réglage manuel de l’image) 1. Appuyez sur les touches 1/2/3/4 pour afficher le menu rapide. Puis appuyez sur la touche 4 pour afficher le menu OSD. 2. Appuyez sur la touche 1 ou 2 pour sélectionner Manual Image Adjust (Réglage manuel de l’image).
Page 45
Option de menu Description Aspect Ratio Sélectionne les proportions du moniteur. (Rapport D’Aspect) Overscan Pour agrandir automatiquement l’image initiale (Surbalayage) horizontalement et verticalement selon des proportions égales afin de remplir l’écran. Low Input Lag Sélectionnez la vitesse appropriée pour réduire la latence de (Faible décalage sortie.
Page 46
Setup Menu (Menu d’installation) 1. Appuyez sur les touches 1/2/3/4 pour désactiver le menu rapide. Puis appuyez sur la touche 4 pour afficher le menu OSD. 2. Appuyez sur la touche 1 ou 2 pour sélectionner Setup Menu (Menu d’installation). Puis appuyez sur la touche 3 pour entrer dans le menu Setup Menu (Menu d’installation).
Page 47
Option de menu Description Language Select Sélectionnez une langue disponible pour le menu OSD. (Sélection de la langue) Resolution Notice Activez cette option pour permettre au système d’informer (Avis Résolution) les utilisateurs que la résolution de visualisation actuelle n’est pas la résolution native correcte. Appuyez sur la touche 1 pour masquer le message ou appuyez sur la touche 3 pour désactiver cette fonction.
Page 48
Option de menu Description Auto Power Off Activez cette option pour permettre au moniteur de (Arrêt Auto) s’éteindre automatiquement après un certain temps. Sleep (Veille) Règle le temps d’inactivité avant le passage du moniteur en mode Veille. ECO Mode Choisissez entre différents modes, en fonction de la (Mode ECO) consommation électrique.
Fonctionnalités et paramétrages avancés Cette section décrit les fonctions avancées du moniteur. Auto Pivot (Pivotement automatique) Avec l’application Auto Pivot, le moniteur peut détecter et régler l’image à l’écran et régler son orientation automatiquement en pivotant l’écran verticalement ou horizontalement. REMARQUE : La fonction Auto Pivot utilise DDC/CI pour communiquer avec le moniteur.
To ensure long-term color accuracy, some specific models support the hardware color calibration function. The Colorbration+ application installation file can be found at: http://color.viewsonic.com/support/software/. Standard monitor packing does not include the color sensor, which the Colorbration+ application needs for the calibration process.
Pour mettre à jour le firmware, procédez comme suit : 1. Recherchez et téléchargez l’outil de mise à jour de firmware avec la dernière version du firmware pour votre moniteur à l’adresse : http://color.viewsonic.com/ support/software/. 2. Branchez le câble USB de type B mâle (carré à 2 coins coupés) sur le port USB Type B de votre moniteur.
Annexe Caractéristiques Élément Catégorie Caractéristiques ÉCRAN LCD Type IPS, LCD à matrice active 1920 x 1080; Pas de pixels 0,2745 (H)mm x 0,2745(V)mm Taille 60,47 cm, 24” (23,8” visible) d’affichage Filtre de couleur Bande verticale RVB Surface de verre Type anti-reflets, revêtement dur 3H Signal d’entrée Synchro vidéo TMDS numérique (100 Ω)
Page 54
Ne configurez pas la carte graphique de votre ordinateur au-delà de ces modes de synchronisation. Vous risqueriez d’endommager irrémédiablement l’écran. Veuillez utiliser l’adaptateur secteur de ViewSonic® ou d’une source autorisée uniquement. La condition de test est conforme à la norme EEI.
à l’option d’entrée suivante. Cette fonction sur certains modèles est désactivée par défaut. Black Stabilization (Stabilisation Noir) La Stabilisation Noir de ViewSonic procure une visibilité et des détails accrus en éclaircissant les scènes sombres. Blue Light Filter (Filtre lumière bleue) Règle le filtre qui bloque la lumière bleue à...
Page 56
Color Adjust (Couleur Réglage) Procure plusieurs modes de réglage de la couleur pour permettre de régler les paramètres de couleur afin de les adapter aux besoins de nos utilisateurs. Color Format (Format couleur) Le moniteur peut détecter le format couleur du signal d’entrée automatiquement.
Page 57
Affiche le mode de temporisation (entrée signal vidéo) provenant de la carte graphique de l’ordinateur, le numéro de modèle LCD, le numéro de série et l’URL du site Web ViewSonic®. Consultez le guide d’utilisation de votre carte graphique pour les instructions concernant le changement de la résolution et de la fréquence de rafraîchissement (fréquence verticale).
Page 58
Manual Image Adjust (Réglage manuel de l’image) Affiche le menu « Manual Image Adjust (Réglage manuel de l’image) ». Vous pouvez définir manuellement divers réglages de qualité d’image. Memory Recall (Rappel de la mémoire) Repasse les réglages aux valeurs d’usine si l’écran fonctionne dans un mode de temporisation prédéfini en usine indiqué...
Page 59
Native (Natif) Couleur originale présentée par le panneau LCD. ViewMode (Mode visualisation) La fonction ViewMode unique de ViewSonic offre les préréglages suivants : « Standard », « Jeux FPS », « Jeux RTS », « Jeux MOBA », « Films », « Web », «...
• Connectez le moniteur sur un autre ordinateur. • Si vous avez une carte graphique plus ancienne, contactez ViewSonic® pour un adaptateur non DDC. L’image à l’écran est • Ajustez la luminosité et le contraste via le menu OSD.
Page 61
Problème ou question Solutions possibles L’écran n’est pas • Ajustez les commandes horizontale et verticale via le correctement centré menu OSD. • Vérifiez les proportions. • Réinitialisez le moniteur aux paramètres d’usine. L’écran apparaît en • Assurez-vous que le « Filtre de lumière bleue » est jaune désactivé.
Clause de non-responsabilité • ViewSonic® ne recommande pas l’utilisation de produits de nettoyage à base d’ammoniaque ou d’alcool pour le nettoyage de l’écran d’affichage ou du boîtier.
Informations relatives à la règlementation et aux services Informations de conformité Cette section aborde toutes les exigences et déclarations relatives aux réglementations. Les applications correspondantes confirmées doivent correspondre aux étiquettes de la plaque signalétique et aux marquages associés sur l’appareil. Déclaration de conformité...
Conformité à la CE pour les pays européens Cet appareil est conforme à la directive EMC 2014/30/UE et à la directive sur les basses tensions 2014/35/UE. Les informations suivantes sont uniquement pour les pays de l’UE : Le label de droite indique la conformité à la directive sur l’élimination des équipements électriques et électroniques 2012/19/CE (DEEE).
à l’exception des exemptions définies dans l’annexe 2 de la règle. Mise au rebut en fin de vie du produit ViewSonic® respecte l’environnement et se consacre au travail et à la vie dans le respect de l’écologie. Merci de faire partie d’une informatique plus intelligente et plus écologique.
Microsoft, Windows et le logo Windows sont des marques commerciales déposées de Microsoft Corporation aux États-Unis et dans d’autres pays. ViewSonic®, le logo aux trois oiseaux, OnView, ViewMatch et ViewMeter sont des marques déposées de ViewSonic® Corporation. VESA est une marque déposée de Video Electronics Standards Association. DPMS, DisplayPort et DDC sont des marques déposées de VESA.
REMARQUE : Vous aurez besoin du numéro de série du produit. Pays/Région Site Internet Pays/Région Site Internet Asie Pacifique et Afrique Australia www.viewsonic.com/au/ Bangladesh www.viewsonic.com/bd/ 中国 (China) www.viewsonic.com.cn 香港 (繁體中文) www.viewsonic.com/hk/ Hong Kong (English) www.viewsonic.com/hk-en/ India www.viewsonic.com/in/...
»). Combien de temps la garantie est-elle effective : Selon votre pays d’achat, les écrans ViewSonic® sont garantis contre les vices de pièce (y compris la source lumineuse) et de main d’œuvre pour une durée de 1 à...
Page 69
• Amener ou expédier le produit franco de port dans l’emballage d’origine à un centre de service agréé ViewSonic® ou à ViewSonic®. • Pour de plus amples informations ou le nom du centre de services ViewSonic® le plus proche, veuillez contacter ViewSonic®.
Page 70
Exclusion de dommages : La responsabilité de ViewSonic est limitée au coût de réparation ou de remplacement du produit. ViewSonic® ne saurait être tenu responsable de : • Dommages à d’autres biens causés par un défaut dans le produit, dommages résultant d’une gêne, perte d’usage du produit, perte de temps, perte de profits,...
