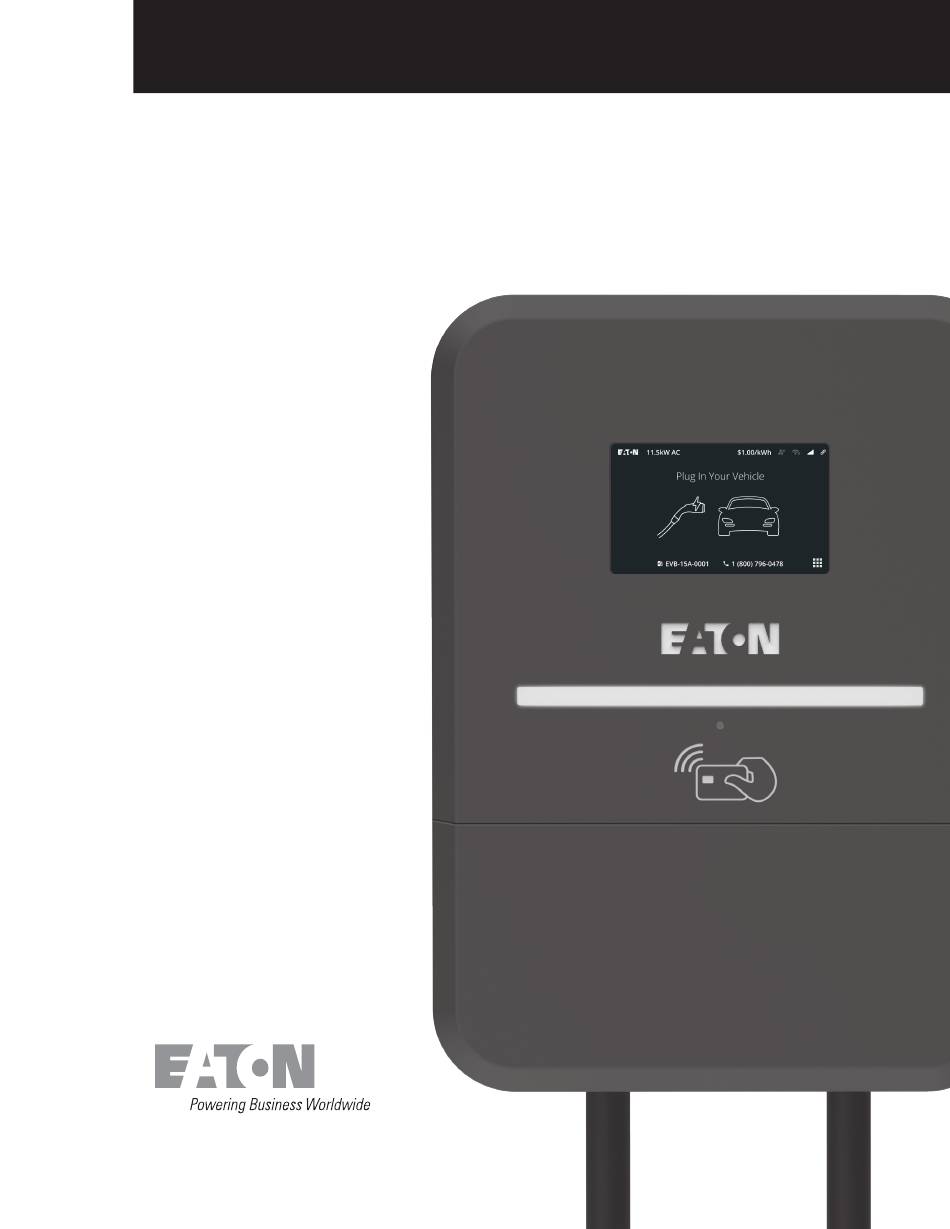

- Page 1 Chargeurs Green Motion Guide d’installation : Green Motion Building Pro...
- Page 2 Contenu PRÉSENTATION DU PRODUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 CONTENU DE L’EMBALLAGE .
- Page 3 Guide d’installation Présentation du produit Eaton Green Motion Building Pro est un chargeur CA de niveau 2 de 11,5 kW. Les chargeurs Green Motion Building Pro alimentent les véhicules hybrides et entièrement électriques, et sont compatibles avec la norme de charge J1772 de la Society of Automotive Engineers. Les chargeurs Green Motion Building Pro permettent le déploiement et l’exploitation rentables de l’infrastructure de recharge de VE dans les environnements...
- Page 4 Aucun En cours de chargement Bleu clignotement EAVE/VE par défaut (1) Rouge Long Aucun Défectuosité du pilote de commande Rouge clignotement 1 . Reportez-vous à la section Dépannage pour obtenir de l’aide sur les différentes défectuosités. GREEN MOTION BUILDING PRO www.eaton.com...
- Page 5 COMMUNIQUER AVEC VOTRE SERVICE PUBLIC D’ÉLECTRICITÉ POUR COUPER L’ALIMENTATION D’UN CENTRE DE CHARGE EXISTANT. LE CÔTÉ LIGNE DU DISJONCTEUR PRINCIPAL EST ALIMENTÉ À MOINS QUE L’ALIMENTATION NE SOIT COUPÉE EN AMONT. EATON N’ASSUMERA AUCUNE RESPONSABILITÉ POUR LES DOMMAGES MATÉRIELS OU LES BLESSURES CORPORELLES RÉSULTANT D’UNE MAUVAISE UTILISATION DES INFORMATIONS CONTENUES DANS CETTE PUBLICATION.
- Page 6 équipement doit être situé à au moins 460 mm (18 po) au-dessus 48 po max . 48” max 34” max du sol . 15” min 15” min 15 po max . 10” max 48” max GREEN MOTION BUILDING PRO www.eaton.com 15” min...
- Page 7 Taille du disjoncteur en amont Green Motion Building Pro permet aux utilisateurs de sélectionner le courant de sortie par le biais de l’interface ACL . Vous pouvez accéder à cette sélection à partir du menu Admin de l’écran ACL protégé par mot de passe . Connectez-vous à « Admin Menu »...
- Page 8 Les étapes A4 à A6 sont haut FACULTATIVES si vous souhaitez remplacer la carte SIM fournie par Eaton par une autre carte SIM . Retirez le panneau avant du haut du chargeur en desserrant les huit vis . Réservez pour plus tard . GREEN MOTION BUILDING PRO www.eaton.com...
- Page 9 La fente pour carte SIM se trouve sur le côté inférieur du module de carte SIM . Retirez soigneusement la carte SIM fournie par Eaton et insérez une nouvelle carte SIM . Remettez le module de carte SIM dans sa fente sur la carte de circuits imprimés .
- Page 10 équipements non fonctionnels et/ou non protégés . Eaton suggère de suivre les directives d’installation de l’ A DA appropriées pour les applications commerciales . MISE EN GARDE : Assurez-vous que la poignée du disjoncteur en amont du chargeur de VE est en position OFF (ARRÊT) .
- Page 11 Couple (lb-po) Type de fil Cuivre Type de vis L1/L2: M6; MISE À LA TERRE: M5 *Le code électrique local doit avoir priorité sur cette recommandation. Systèmes électriques pris en charge : 240V résidentiel, 208V en étoile GREEN MOTION BUILDING PRO www.eaton.com...
- Page 12 VE [A] doivent être alimentés immédiatement et l’écran ACL indiquera l’état du chargeur . Panneau avant du bas L’installation est terminée . Passez à la page 19 pour mettre en service le chargeur de VE . GREEN MOTION BUILDING PRO www.eaton.com...
- Page 13 . Ne retirez la deuxième fiche NEMA que si vous avez l’intention de vous connecter à Ethernet . Boulons, Panneau du rondelles, écrous haut Boulon, rondelle, écrou Panneau du centre Fiche NEMA (Ethernet) Fiche NEMA Boulon, rondelle, écrou Panneau du bas GREEN MOTION BUILDING PRO www.eaton.com...
- Page 14 • Boulons à tête hexagonale de 1/4 po- 20 [N] - x6 • Rondelle en néoprène [R] - x6 • Écrous à embase dentelé de 1/4 po-20 [P] - x6 • Plaque de montage [C] • Étui pour cordon de qualité supérieure [D] GREEN MOTION BUILDING PRO www.eaton.com...
- Page 15 • Écrous en plastique de 1 po [H] - x2 • Joint torique de 1 po [J] - x2 • Raccord de tuyau en plastique fileté de 1/2 po [K] • Écrous en plastique de 1/2 po [L] GREEN MOTION BUILDING PRO www.eaton.com...
- Page 16 Couple (lb-po) Type de fil Cuivre Type de vis L1/L2: M6; MISE À LA TERRE: M5 *Le code électrique local doit avoir priorité sur cette recommandation. Systèmes électriques pris en charge : 240V résidentiel, 208V en étoile GREEN MOTION BUILDING PRO www.eaton.com...
- Page 17 . Panneau avant du bas L’installation est terminée . Passez à la page 19 pour mettre Panneau du en service le chargeur de VE . centre Panneau du bas GREEN MOTION BUILDING PRO www.eaton.com...
- Page 18 • Plaque de montage [C] • Joint torique de 1/2 po [M] • Boulon à tête hexagonale de 1/4 po- 20 [N] - x3 • Rondelle en néoprène [R] - x3 • Écrous à embase dentelé de 1/4 po- 20 [P] - x3 GREEN MOTION BUILDING PRO www.eaton.com...
- Page 19 1/2 po [K] dans le plus petit trou et utilisez un écrou en plastique de 1/2 po [L] pour le maintenir en place à partir de l’intérieur du socle . Assemblage du panneau du haut Écrou Boulon Rondelle GREEN MOTION BUILDING PRO www.eaton.com...
- Page 20 • Boulon à tête hexagonale de 1/4 po-20 [N] - x2 • Rondelle en néoprène [R] - x2 Passez à la page 19 pour mettre en service • Écrous à embase dentelé de 1/4 po-20 [P] - x2 le chargeur de VE . GREEN MOTION BUILDING PRO www.eaton.com...
- Page 21 . N’essayez pas de réparer ou d’entretenir vous-même toute autre pièce de l’unité . Si l’unité nécessite un entretien, veuillez communiquer avec le service à la clientèle d’Eaton . L ’installation, l’entretien et l’entretien de votre chargeur de VE ne doivent être effectués que par du personnel qualifié conformément aux règlements locaux applicables .
- Page 22 Pour toutes les autres conditions l’installation, l’utilisation ou l’entretien non conformes aux recommandations générales de vente, veuillez consulter la Politique de vente 25-000 d’Eaton. du Vendeur, y compris comme indiqué dans les présentes Conditions générales...
- Page 23 Dans ce scénario, les voitures seront livrées avec un adaptateur qui vous permettra d’utiliser le connecteur SAE J1772 comme celui du chargeur de VE d’Eaton. Veuillez vérifier les instructions fournies avec votre voiture sur l’endroit où trouver cet adaptateur ou communiquer avec votre fabricant.
- Page 24 Eaton 1000 Eaton Boulevard Cleveland, OH 44122, États-Unis États-Unis Eaton .com © 2023 Eaton Eaton est une marque déposée. Tous droits réservés Imprimé aux États-Unis Toutes les marques Publication n° IL191014EN de commerce appartiennent à leurs Rev .01 propriétaires respectifs.
