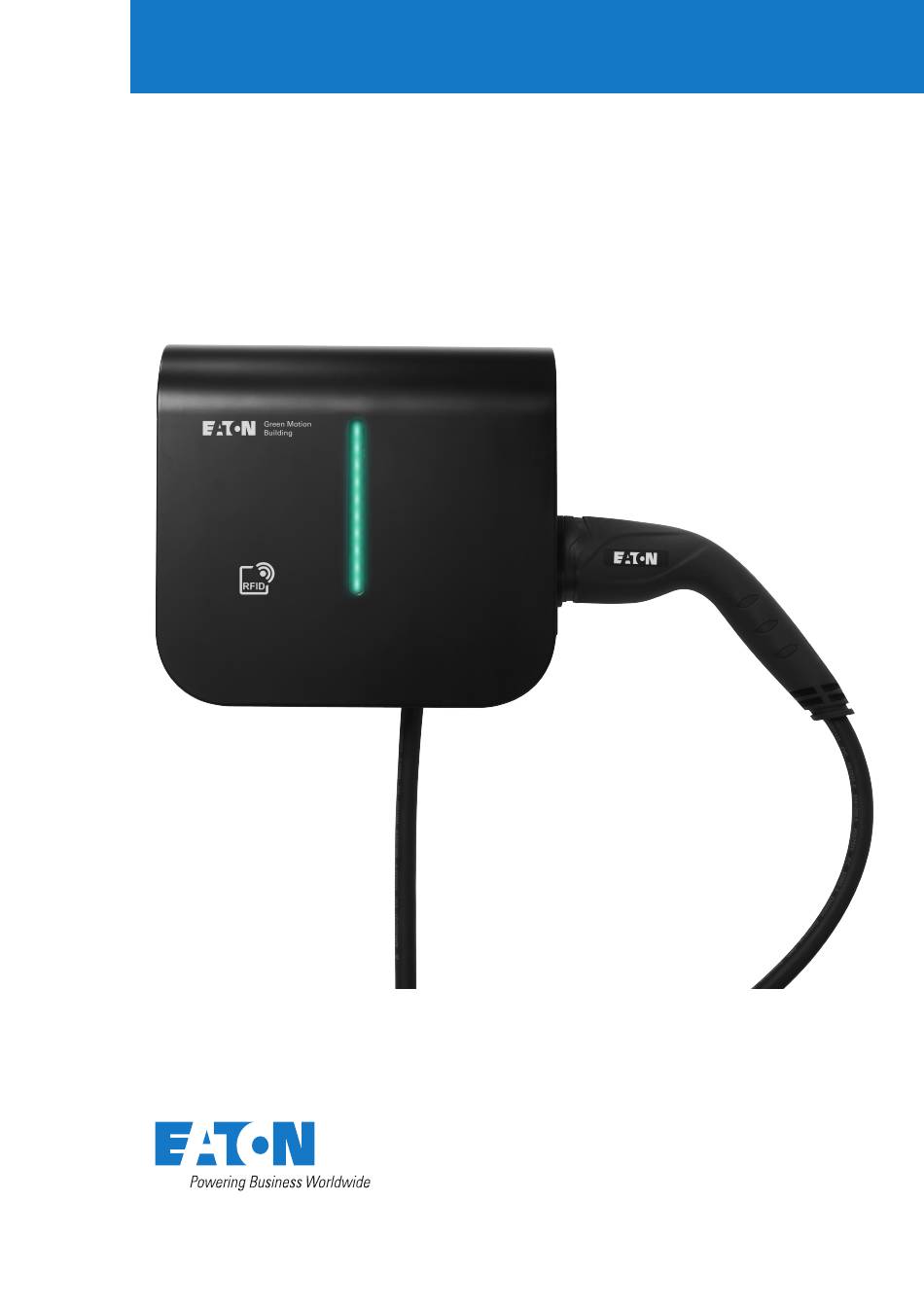

Borne de recharge Green Motion Building
Green Motion Building –
Manuel de mise en service

Publicité

Table des Matières
loading

Manuels Connexes pour Eaton Green Motion Building

Sommaire des Matières pour Eaton Green Motion Building

  • Page 1 Borne de recharge Green Motion Building Green Motion Building – Manuel de mise en service...
  • Page 2 Les informations, les recommandations, les descriptions et les consignes de sécurité figurant dans le présent document se basent sur l’expérience et le discernement d’Eaton et peuvent ne pas couvrir toutes les éventualités. Pour obtenir des informations supplémentaires, consultez un bureau de vente Eaton. La vente du produit présenté dans le présent document est soumise aux conditions générales indiquées dans les politiques de vente Eaton concernées ou...

  • Page 3: Table Des Matières

    SUPPORT TECHNIQUE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 MANUEL DE MISE EN SERVICE GREEN MOTION BUILDING MN191029FR Avril 2022 www.eaton.com...

  • Page 4: Introduction

    être engagée au regard de la loi. Le contenu de ce manuel est protégé par les droits d’auteur d’Eaton. Il ne peut pas être copié, reproduit ou distribué, en tout ou partie, sans l’autorisation écrite préalable d’Eaton.

  • Page 5: Symboles Utilisés Dans Ce Manuel

    à la législation locale. Les notes précédées de ce symbole concernent des questions techniques et la facilité des opérations. MANUEL DE MISE EN SERVICE GREEN MOTION BUILDING MN191029FR Avril 2022 www.eaton.com...

  • Page 6: Limitation Du Courant De Charge

    être tenu responsable de toute utilisation non conforme. Suivez les étapes ci-dessous pour changer le courant maximum de charge : Étape 1 . Ouvrir le boîtier de la Green Motion Building. Veuillez-vous reporter à la section 10 du manuel d’installation pour des instructions détaillées.
  • Page 7 Title Figure 1 . Carte électronique située à l’arrière du couvercle avant de la borne de recharge Green Motion Building . Description Carte électronique Commutateur DIP1 pour limiter le courant maximal MANUEL DE MISE EN SERVICE GREEN MOTION BUILDING MN191029FR Avril 2022 www.eaton.com...
  • Page 8 Tableau 1 . Configuration pour limiter la capacité maximale de la borne de recharge Borne de recharge Green Position du commutateur Motion Building 16 A 20 A 26 A 32 A MANUEL DE MISE EN SERVICE GREEN MOTION BUILDING MN191029FR Avril 2022 www.eaton.com...

  • Page 9: Répartition De Charge Et Répartition De Phase

    Pour pouvoir activer la répartition de charge et la répartition de phase, les bornes doivent être connectées à Internet. 3.1 Définitions Algorithme de répartition de charge Eaton : L’algorithme de répartition de charge d’Eaton permet une distribution de courant optimisée en continu entre les bornes de recharges en fonction du : Courant total disponible •...

  • Page 10: Répartition De Charge

    Répartition de charge dynamique Le courant total disponible est réparti entre les bornes de recharge selon l’algorithme de répartition de charge Eaton. Le courant total disponible est une VALEUR DYNAMIQUE mise à jour en fonction de la consommation du bâtiment mesurée en temps réel par un compteur d’énergie.

  • Page 11: Répartition De Charge Dynamique

    équipements installés = Courant maximal disponible pour la recharge électrique 100 A - 60 A = 40 A. 3.2.3 Répartition de charge dynamique Pour la répartition dynamique de charge, l’algorithme Eaton utilise les deux paramètres suivants : Maximum station capacity [A], Maximum building capacity [A] et la mesure du compteur d’énergie pour calculer le courant total disponible pour les bornes de recharge véhicules électriques.

  • Page 12: Equilibrage De Phase

    Pour garantir la stabilité du réseau, il est bon d’alterner les connexions de phase lors de l’installation afin de créer un système robuste et optimisé. En outre, la borne de recharge Green Motion Building est équipée d’un algorithme de répartition de phase qui permet de surveiller et d’équilibrer en permanence le courant de phase, assurant ainsi la stabilité...
  • Page 13 Étape 5 . Renouvellez le cycle en connectant les fils du chargeur EV 5 comme le chargeur EV 2 et du chargeur EV 6 comme le chargeur EV 3. Le cycle doit être renouvellé pour tous les chargeurs EV de Green Motion Building. Figure 3 . Comment câbler plusieurs bornes de recharge...

  • Page 14: Algorithme D'équilibrage De Phase

    4 Connexion Ethernet La borne de recharge Green Motion Building peut être connectée à un routeur, un switch ou à un compteur d’énergie via Ethernet. Suivez les étapes ci-dessous pour connecter un câble RJ45 au chargeur Green Motion Building EV.

  • Page 15: Mise En Service

    à la législation locale. 5.1 Configuration de la borne de recharge Pour configurer les paramètres de la borne de recharge Green Motion Building, accédez à la page de configuration via un point d’accès Wi-Fi.

  • Page 16: Configuration Du Produit

    Étape 1 . Cochez la case Plug & Charge si le chargeur EV sélectionné ne nécessite AUCUNE authentification par RFID. Étape 2 . Cliquez sur “Apply” et passez à la section suivante. MANUEL DE MISE EN SERVICE GREEN MOTION BUILDING MN191029FR Avril 2022 www.eaton.com...

  • Page 17: Configuration Du Réseau

    Étape 2 . Si vous utilisez un backend autre que le gestionnaire de réseau Eaton Charging network manager, entrez l’url du serveur OCPP dans le champ Server Url. Pour le gestionnaire de réseau Eaton Network Manager, cette URL est : wss://ocppj .greenmotion .ch/ocppj/v1 .6/{BoxId}...
  • Page 18 Figure 5 . Configuration réseau Description Description Réseau Ethernet Compteur d’énergie Réseau Wi-Fi Routeur Ethernet Green Motion Building Master (Parent) Internet Green Motion Building Node (Child) Routeur Wi-Fi Câble RJ45 MANUEL DE MISE EN SERVICE GREEN MOTION BUILDING MN191029FR Avril 2022 www.eaton.com...
  • Page 19 Étape 7 . Cliquez sur “Apply config” et passez à la section suivante. Si la connexion Ethernet a été configurée correctement, le mot « Connected » va apparaître en vert. MANUEL DE MISE EN SERVICE GREEN MOTION BUILDING MN191029FR Avril 2022 www.eaton.com...

  • Page 20: Configuration De La Connexion Wi-Fi

    Étape 1 . Cochez la case Enabled si une connexion 4G est requise. Étape 2 . Sélectionnez le fournisseur de carte SIM dans le champ Provider. En Suisse, utilisez hologram. MANUEL DE MISE EN SERVICE GREEN MOTION BUILDING MN191029FR Avril 2022 www.eaton.com...

  • Page 21: Configuration De La Puissance D'entrée

    à cet effet. Étape 4 . Cochez la case Energy Meter Enabled si un compteur d’énergie est utilisé et entrez l’adresse IP du compteur dans le champ prévu à cet effet. Green Motion Building est compatible avec le compteur Janitza UMG96RM-E.

  • Page 22: Redémarrez La Borne De Recharge

    La liste ci-dessous résume les voyants LED susceptibles de s’allumer pendant le fonctionnement de la borne de recharge Green Motion Building et leur signification. Figure 6 . Voyant LED de la borne Green Motion Building RFID Etiquette Description Voyant LED MANUEL DE MISE EN SERVICE GREEN MOTION BUILDING MN191029FR Avril 2022 www.eaton.com...

  • Page 23: Retrait De La Prise

    Borne de recharge Green Motion Building Connecteur Type 2 6 Support technique Le support téléphonique de Eaton est disponible du lundi au vendredi de 08h00 à 12h00 et de 13h00 à 17h00 (16h00 le vendredi) CET Email: support@greenmotion.ch Tel: +41 21 544 04 46...
  • Page 24 Eaton Industries Manufacturing GmbH Place de la Gare 2 1345 Le Lieu, Switzerland Eaton.com/greenmotionbuilding © 2022 Eaton Eaton is a registered trademark. All Rights Reserved Publication No. MN191029FR All trademarks are property Avril 2022 of their respective owners.
