Mise en service
Capteur TDR pour la mesure continue de
niveau de solides en vrac

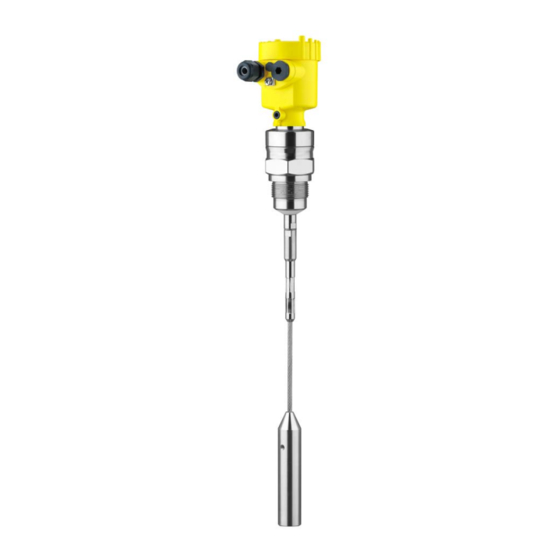

VEGAFLEX 82
Profibus PA
Sonde de mesure tige et câble
Document ID: 44220

Publicité

loading

Manuels Connexes pour Vega VEGAFLEX 82

Sommaire des Matières pour Vega VEGAFLEX 82

  • Page 1 Mise en service Capteur TDR pour la mesure continue de niveau de solides en vrac VEGAFLEX 82 Profibus PA Sonde de mesure tige et câble Document ID: 44220...
  • Page 2 Mise en marche à l'aide de la fonction de mise en marche rapide ........50 Sauvegarde des données de paramétrage ..............52 Mise en service avec d'autres systèmes ................53 Programmes de configuration DD .................. 53 Diagnostic et maintenance ....................54 Entretien ......................... 54 VEGAFLEX 82 • Profibus PA...
  • Page 3 Respectez les consignes de sécurité spécifiques pour les appli- cations Ex. Celles-ci font partie intégrante de la notice de mise en service et sont jointes à la livraison de chaque appareil disposant d'un agrément Ex. Date de rédaction : 2018-11-05 VEGAFLEX 82 • Profibus PA...
  • Page 4 Symbolique utilisée ID du document Ce symbole sur la page de titre du manuel indique l'ID du document. La saisie de cette ID du document sur www.vega.com mène au télé- chargement du document. Information, conseil, remarque Sous ce symbole, vous trouverez des informations complémentaires très utiles.
  • Page 5 Il est impératif de porter les équipements de protection individuels nécessaires pour toute intervention sur l'appareil. Utilisation appropriée Le VEGAFLEX 82 est un capteur pour la mesure de niveau continue. Vous trouverez des informations plus détaillées concernant le do- maine d'application au chapitre "Description du produit".
  • Page 6 Canada. C'est pourquoi le texte suivant est uniquement disponible en langue anglaise. Installations in the US shall comply with the relevant requirements of the National Electrical Code (ANSI/NFPA 70). Installations in Canada shall comply with the relevant requirements of the Canadian Electrical Code. VEGAFLEX 82 • Profibus PA...
  • Page 7 DIN EN ISO 14001. Aidez-nous à satisfaire à ces exigences et observez les remarques relatives à l'environnement figurant dans cette notice de mise en service : • Au chapitre "Emballage, transport et stockage" • au chapitre "Recyclage" VEGAFLEX 82 • Profibus PA...
  • Page 8 Données de capteur spécifiques à la commande pour un rempla- cement de l'électronique (XML) • Certificat de contrôle (PDF) - en option Rendez-vous pour ce faire sur "www.vega.com", "Recherche". Saisis- sez le numéro de série. Vous trouverez également les données sur votre smartphone : VEGAFLEX 82 • Profibus PA...
  • Page 9 à la commande. Fonctionnement Domaine d'application Le VEGAFLEX 82 est un capteur de niveau avec sonde câble ou sonde tige destiné à la mesure continue de niveau dans des solides en vrac. Principe de fonctionne- Des impulsions à...
  • Page 10 "Module de réglage et d'affichage PLICSCOM" (ID de document 36433). VEGACONNECT L'adaptateur d'interfaces VEGACONNECT permet de relier des appareils communiquants à l'interface USB d'un PC. Le logiciel de configuration PACTware avec DTM VEGA est nécessaire pour para- métrer ces appareils. VEGAFLEX 82 • Profibus PA...
  • Page 11 être monté jusqu'à 10 m du capteur grâce à un câble de raccordement. Vous trouverez des informations supplémentaires dans la notice de mise en service "Boîtier externe" (Document ID 46802). VEGAFLEX 82 • Profibus PA...
  • Page 12 "Composants tiges et câbles pour VEGAFLEX Série 80". Centrage Si vous installez le VEGAFLEX 82 dans un tube bypass ou tube tranquillisateur, vous devez éviter tout contact avec le tube bypass à l'aide d'une étoile de centrage montée à l'extrémité du capteur.
  • Page 13 étoupes agréés avant la mise en service ou les fermer avec des obturateurs appropriés. Conformité aux condi- Assurez vous avant le montage que toutes les parties de l'appareil tions process exposées au process sont appropriées aux conditions de celui-ci. VEGAFLEX 82 • Profibus PA...
  • Page 14 Consignes de montage Position de montage Montez le VEGAFLEX 82 de façon à ce qu'il soit à un écart d'au moins 300 mm (12 in) des obstacles fixes ou de la paroi de la cuve. Pour les cuves non métalliques, l'écart par rapport à la paroi de la cuve devrait être d'au moins 500 mm (19.7 in).
  • Page 15 Si vous montez le capteur sur un toit en béton très épais, le raccord ou la bride du VEGAFLEX 82 doit être arasant au bord inférieur du toit. Respectez un écart d'au moins 500 mm entre l'appareil et la paroi de la cuve.
  • Page 16 Procédez dans de tels cas à une élimination des signaux parasites après le montage. Vous trouverez d'autres informations sous "Étapes de mise en service". DN25 ... DN150 ≤ 150 mm (5.91") ≤ 100 mm (3.94") > DN150 ... DN200 Fig. 5: Rehausse de montage VEGAFLEX 82 • Profibus PA...
  • Page 17 éventuellement à l'extrémité de la sonde, écart dans lequel une mesure n'est pas possible (zone morte). Tenez compte du fait que le câble ne peut être utilisé dans sa longueur complète que dans les liquides conducteurs. Vous trouverez les zones mortes des VEGAFLEX 82 • Profibus PA...
  • Page 18 également installée latéralement. Pour ce faire, vous pouvez adapter la tige de manière appropriée avec une prolongation ou un segment coudé. Pour compenser les modifications de temps de parcours qui en résultent, vous devez faire déterminer automatiquement la longueur de sonde par l'appareil. VEGAFLEX 82 • Profibus PA...
  • Page 19 Pour compenser les modifications de temps de parcours qui en résultent, vous devez faire déterminer automatiquement la longueur de sonde par l'appareil. Pour plus d'informations, voir la notice complémentaire des compo- sants de tige et de câble. VEGAFLEX 82 • Profibus PA...
  • Page 20 Vous devez remplacer ces capots de protection par des presse- étoupes agréés avant la mise en service ou les fermer avec des obturateurs appropriés. VEGAFLEX 82 • Profibus PA...
  • Page 21 1 cm (0.4 in) env. 5. Introduire le câble dans le capteur en le passant par le presse- étoupe. Fig. 9: Étapes de raccordement 5 et 6 Boîtier à chambre unique Boîtier à deux chambres VEGAFLEX 82 • Profibus PA...
  • Page 22 Fig. 10: Compartiment électronique et de raccordement - boîtier à chambre unique Tension d'alimentation, signal de sortie 2 Pour module de réglage et d'affichage ou adaptateur d'interfaces Sélecteur pour l'adresse d'appareil 4 Pour unité de réglage et d'affichage externe Borne de terre pour le raccordement du blindage du câble VEGAFLEX 82 • Profibus PA...
  • Page 23 Compartiment de raccor- dement 6 7 8 Fig. 12: Compartiment de raccordement - boîtier à deux chambres Tension d'alimentation, signal de sortie 2 Pour module de réglage et d'affichage ou adaptateur d'interfaces 3 Pour unité de réglage et d'affichage externe Borne de terre pour le raccordement du blindage du câble VEGAFLEX 82 • Profibus PA...
  • Page 24 Fig. 14: Vue sur le connecteur M12 x 1 Pin 1 Pin 2 Pin 3 Pin 4 Broche de contact Couleur ligne de liai- Borne électronique son dans le capteur Pin 1 Brun(e) Pin 2 Blanc(he) Pin 3 Bleu(e) Pin 4 Noir(e) VEGAFLEX 82 • Profibus PA...
  • Page 25 PACTware/DTM (réglage de l'adresse via logiciel) L'adressage hardware est actif lorsqu'une adresse inférieure à Adressage hardware 126 est réglée au moyen des boutons de sélection d'adresse sur l'appareil. L'adressage logiciel est ainsi inactive et l'adresse hardware réglée est valable. VEGAFLEX 82 • Profibus PA...
  • Page 26 à 126. L'adressage est décrit dans la notice de mise en service "Module de réglage et d'affichage". 5.8 Phase de mise en marche Après le raccordement du VEGAFLEX 82 au système bus, l'appareil effectue d'abord un autotest pendant env. 30 secondes comprenant les étapes suivantes : •...
  • Page 27 Le démontage s'effectue de la même façon, mais en sens inverse. Le module de réglage et d'affichage est alimenté par le capteur, un autre raccordement n'est donc pas nécessaire. Fig. 17: Montage du module d'affichage et de réglage dans le boîtier à chambre unique se trouvant dans le compartiment de l'électronique VEGAFLEX 82 • Profibus PA...
  • Page 28 Touche [OK] : – Aller vers l'aperçu des menus – Confirmer le menu sélectionné – Éditer les paramètres – Enregistrer la valeur • Touche [->] : – Changer de représentation de la valeur de mesure VEGAFLEX 82 • Profibus PA...
  • Page 29 été sauvegardées en appuyant sur [OK] sont perdues. Phase de mise en marche Après sa mise en marche, le VEGAFLEX 82 effectue un bref autotest. Au cours de ce test, le logiciel de l'appareil est vérifié. Le signal de sortie émet une signalisation de défaut pendant la phase de mise en route.
  • Page 30 à la fiabilité de la mesure, à la simulation AI FB 1, à la courbe d'échos Autres réglages : Adresse du capteur, code PIN, date/heure, reset, copier les données du capteur Info : Nom de l'appareil, version du matériel et du logiciel, date de l'étalonnage, caractéristiques de l'appareil VEGAFLEX 82 • Profibus PA...
  • Page 31 Adressage hardware L'adressage hardware est actif lorsqu'une adresse inférieure à 126 est réglée au moyen des boutons de sélection d'adresse sur l'élec- tronique du VEGAFLEX 82. L'adressage logiciel est alors inactif et l'adresse hardware réglée est valable. Adressage logiciel L'adressage logiciel est efficace lorsque l'adresse réglée au moyen des boutons de sélection d'adresse de l'appareil est égale ou supé-...
  • Page 32 Vous pouvez choisir entre liquide ou solides en vrac. Dans ce point de menu, vous pouvez sélectionner l'application. Vous Mise en service - Appli- cation pouvez choisir entre la mesure de niveau dans les réservoirs métal- liques et non métalliques. VEGAFLEX 82 • Profibus PA...
  • Page 33 à la valeur en pourcent. La distance se rapporte au niveau de référence du capteur (face de joint du raccord process). Veillez à ce que le niveau max. soit au-dessous de la zone morte. VEGAFLEX 82 • Profibus PA...
  • Page 34 Cela devrait être effectué avec le niveau le plus faible possible afin de pouvoir mesurer toutes les réflexions parasites existantes. Procédez comme suit : Saisissez la distance actuelle entre le capteur et la surface du produit. VEGAFLEX 82 • Profibus PA...
  • Page 35 Si vous ne désirez pas obtenir l'affichage du volume en %, mais en litres ou en kilogrammes par exemple, vous pouvez en plus régler une calibration au menu "Affichage". VEGAFLEX 82 • Profibus PA...
  • Page 36 1 (FB1) ont été regroupés dans un sous-menu. Mise en service - AI FB1 - Dans le point du menu "Channel", vous définissez à quelle grandeur Channel de mesure la sortie se rapporte. VEGAFLEX 82 • Profibus PA...
  • Page 37 Pour ce faire, le code PIN est activé/désactivé en permanence. Si le code PIN est actif, seules les fonctions de réglage suivantes sont possibles sans saisie du code PIN : • Sélectionner les points de menus et afficher les données VEGAFLEX 82 • Profibus PA...
  • Page 38 Dans ce point de menu vous définissez l'indication de la valeur de chage 2 mesure sur l'affichage. Vous pouvez afficher deux différentes valeurs de mesure. Dans ce point de menu, vous définissez la valeur de mesure 2. VEGAFLEX 82 • Profibus PA...
  • Page 39 Ce sont respectivement les valeurs de mesure min. et max. qui seront veur distance mémorisées dans le capteur. Vous pourrez obtenir leur affichage au menu "Index suiveur distance". Dans une autre fenêtre, vous pouvez remettre à zéro la valeur d'index suiveur. VEGAFLEX 82 • Profibus PA...
  • Page 40 Le point de menu "Courbe échos" représente la puissance du signal échos des échos sur la plage de mesure en V. La puissance du signal per- met une évaluation de la qualité de la mesure. VEGAFLEX 82 • Profibus PA...
  • Page 41 La courbe échos de haute réso- lution peut être affichée et utilisée à l'aide du logiciel de configuration PACTware et du PC pour comparer la courbe échos de la mise en service avec la courbe échos actuelle. VEGAFLEX 82 • Profibus PA...
  • Page 42 Une élimination des signaux parasites créée, une courbe de linéarisation programmée par l'utilisateur ainsi que la mémoire de valeurs de mesure seront effacées. Le tableau ci-dessous contient les valeurs par défaut de l'appareil. Pour des versions d'appareil ou applications déterminées, certains VEGAFLEX 82 • Profibus PA...
  • Page 43 Temps d'intégration - Niveau 0,0 s Temps d'intégration - Interface 0,0 s Mise en service Type de linéarisation Linéaire Linéarisation -Correction du manchon 0 mm Linéarisation - Hauteur de la cuve Longueur de la sonde de mesure VEGAFLEX 82 • Profibus PA...
  • Page 44 Allumé(e) Menu - Diagnostic Menu Point de menu Valeur par défaut Diagnostic Signaux d'état - Contrôle de la fonction Allumé(e) Signaux d'état - En dehors de la spécification Éteint Signaux d'état - Maintenance requise Éteint VEGAFLEX 82 • Profibus PA...
  • Page 45 - Arrêter l'enregistrement lorsque la mé- moire est pleine Menu - Autres réglages Menu Point de menu Valeur par défaut Autres réglages 0000 Date Date actuelle Heure Heure actuelle Heure - Format 24 heures Type de sonde Spécifique à l'appareil VEGAFLEX 82 • Profibus PA...
  • Page 46 AI FB3 Hysteresis 0,50 % AI FB3 Fail Safe Mode (comportement en cas Last Valid Out Value (dernière valeur d'anomalie) de mesure valable) AI FB3 Fail Safe Value 0,00 % AI FB3 Target Mode Auto VEGAFLEX 82 • Profibus PA...
  • Page 47 Dans de rares cas, il est possible de modifier des paramètres individuels afin d'adapter le capteur aux exigences spéciales. Ne modifiez les réglages des paramètres spéciaux qu'après avoir consulté notre personnel de service. VEGAFLEX 82 • Profibus PA...
  • Page 48 Dans le module d'affi- Si l'appareil est équipé d'un module de réglage et d'affichage, chage et de réglage alors les données de paramétrage peuvent y être enregistrées. La procédure est décrite dans l'option du menu "Copier les réglages de l'appareil" VEGAFLEX 82 • Profibus PA...
  • Page 49 Pour continuer la mise en service, veuillez vous reporter à la notice de mise en service "Collection DTM/PACTware", qui est jointe à chaque collection DTM et peut être téléchargée sur notre site internet. Vous trouverez des informations complémentaires dans l'aide en ligne de PACTware et des DTM. VEGAFLEX 82 • Profibus PA...
  • Page 50 également disponibles. La version standard peut être téléchargée sur www.vega.com/Téléchargements et "Logiciels". Vous pouvez vous procurer la version complète sur cédérom auprès de votre agence VEGA.
  • Page 51 Mise en marche rapide Paramétrage étendu Maintenance Mise en marche rapide La mise en marche rapide permet de paramétrer le VEGAFLEX 82 en quelques étapes pour votre application. Le réglage commandé par assistant contient les réglages de base pour une mise en marche simple et sûre.
  • Page 52 Sauvegarde des données de paramétrage Nous vous recommandons de documenter et de sauvegarder les données de paramétrage à l'aide de PACTware. Ainsi, celles-ci seront disponibles pour des utilisations multiples et à des fins de mainte- nance ou de service. VEGAFLEX 82 • Profibus PA...
  • Page 53 Mise en service avec d'autres systèmes 8.1 Programmes de configuration DD Des descriptions d'appareil sont disponibles en tant qu'Enhanced Device Description (EDD) pour des programmes de configuration DD, comme par ex. AMS™ et PDM. Les données peuvent être téléchargées sur www.vega.com/Téléchargements et "Logiciels". VEGAFLEX 82 • Profibus PA...
  • Page 54 Exemples des types d'évènement : • Modification d'un paramètre • Mise sous et hors tension • Messages d'état (selon NE 107) • Signalisations de défaut (selon NE 107) VEGAFLEX 82 • Profibus PA...
  • Page 55 Fig. 24: Pictogramme des signalisations d'état Erreur (Failure) - rouge 2 En dehors de la spécification (Out of specification) - jaune Contrôle de fonctionnement (Function check) - orange Maintenance requise (Maintenance) - bleu Panne (Failure) : L'appareil émet une signalisation de défaut car il reconnaît un défaut de fonctionnement. VEGAFLEX 82 • Profibus PA...
  • Page 56 électronique • • F041 Rupture de la sonde de mesure Vérifier la sonde de mesure et la Bit 13 câble ou défaut de la sonde de remplacer, si nécessaire Perte de sonde mesure tige VEGAFLEX 82 • Profibus PA...
  • Page 57 Une simulation est active Interrompre la simulation Bit 27 • Attendre la fin automatique après Simulation active 60 min. Tab. 8: Codes d'erreur et messages de texte, remarques relatives à la cause et à l'élimination VEGAFLEX 82 • Profibus PA...
  • Page 58 Pas de valeur de • • mesure existante Composant de raccordement Nettoyer ou remplacer le compo- Bit 20 au process ou sonde de mesure sant de raccordement au process encrassé(e) ou défectueux(défec- ou la sonde de mesure tueuse) VEGAFLEX 82 • Profibus PA...
  • Page 59 Les images dans la colonne "Image d'erreur" montrent le niveau réel sous forme d'une ligne en pointillés et le niveau indiqué par le capteur sous forme d'une ligne continue. time Niveau réel Niveau indiqué par le capteur Remarques : VEGAFLEX 82 • Profibus PA...
  • Page 60 • • Réflexions provenant de la surface du Sélectionner une position de montage produit et traversant la paroi du réservoir favorable, optimiser l'orientation du (déviation) capteur, par ex. à l'aide de la rotule time d'orientation VEGAFLEX 82 • Profibus PA...
  • Page 61 Lors du remplissage • Lors de la vidange Les images dans la colonne "Image d'erreur" montrent le niveau réel sous forme d'une ligne en pointillés et le niveau indiqué par le capteur sous forme d'une ligne continue. VEGAFLEX 82 • Profibus PA...
  • Page 62 ε < 2,5 à base cuve ; l'adapter, si nécessaire d'huile, solvants, etc. time VEGAFLEX 82 • Profibus PA...
  • Page 63 Service d'assistance Si toutefois ces mesures n'aboutissent à aucun résultat, vous avez la technique 24h/24 possibilité - en cas d'urgence - d'appeler le service d'assistance tech- nique VEGA, numéro de téléphone de la hotline +49 1805 858550. VEGAFLEX 82 • Profibus PA...
  • Page 64 à fourche (SW 13) en maintenant la contre-pièce par une autre clé à fourche (SW 13). 2. Retirer manuellement la tige de mesure ou le câble de mesure desserré. 3. Mettez la nouvelle double rondelle jointe à la livraison sur le filetage. VEGAFLEX 82 • Profibus PA...
  • Page 65 5. Raccourcissez la tige/le câble à l'aide d'une meule tronçonneuse ou d'une scie à métaux au marquage. Veillez à respecter les spécifications indiquées dans le schéma suivant pour le câble. 6. Câble : introduire le câble dans le poids tenseur selon la figure VEGAFLEX 82 • Profibus PA...
  • Page 66 Suivant la méthode, les composants suivants sont nécessaires : • Appareil • Tension d'alimentation • Adaptateur d'interfaces VEGACONNECT • Module de réglage et d'affichage PLICSCOM avec fonction Bluetooth • PC avec PACTware/DTM et adaptateur Bluetooth-USB • Logiciel actuel de l'appareil comme fichier VEGAFLEX 82 • Profibus PA...
  • Page 67 Un formulaire de retour ainsi que des informations détaillées sur la procédure se trouvent dans la zone de téléchargement sur www.vega.com. En les appliquant, vous nous aidez à exécuter la réparation rapidement et sans questions. Procédez de la manière suivante en cas de réparation : •...
  • Page 68 Au cas où vous n'auriez pas la possibilité de faire recycler le vieil appareil par une entreprise spécialisée, contactez-nous. Nous vous conseillerons sur les possibilités de reprise et de recyclage. VEGAFLEX 82 • Profibus PA...
  • Page 69 Ʋ Matériau support 316L Ʋ Verre scellé Verre au borosilicate GPC 540 Ʋ Contacts Alloy C22 (2.4602) Ʋ Débit de fuite à l'hélium < 10 mbar l/s Seulement pour version Ex-d. Seulement pour version Ex-d. VEGAFLEX 82 • Profibus PA...
  • Page 70 Les forces de traction dans les solides en vrac sont sujets à une marge normale de variations. De fait, la valeur du diagramme déterminée à partir des diagrammes suivants doit être multipliée par le facteur de sécurité 2. VEGAFLEX 82 • Profibus PA...
  • Page 71 Force de traction en kN (la valeur calculée doit être multipliée par le facteur de sécurité 2) Longueur de câble en m Diamètre du réservoir 12 m (39.37 ft) Diamètre du réservoir 9 m (29.53 ft) Diamètre du réservoir 6 m (19.69 ft) Diamètre du réservoir 3 m (9.843 ft) VEGAFLEX 82 • Profibus PA...
  • Page 72 Filetage dans le poids tenseur, par ex. M 12 pour anneau de levage (version câble) Couple de serrage pour sonde câble ou tige interchangeable (dans le raccord process) Ʋ Câble : ø 4 mm (0.157 in) 8 Nm (5.9 lbf ft) VEGAFLEX 82 • Profibus PA...
  • Page 73 Ʋ Écart minimum entre sonde et obsta- > 500 mm (19.69 in) cles fixes Ʋ Cuve Métallique, ø 1 m (3.281 ft), montage centrique, raccord process arasant avec le couvercle de la cuve Ʋ Réflecteur métallique, ø 1 m VEGAFLEX 82 • Profibus PA...
  • Page 74 L'extrémité de la sonde de mesure ne touche pas le fond de la cuve Paramétrage du capteur Aucune élimination des signaux parasites effectuée Fig. 49: Plages de mesure - VEGAFLEX 82 Niveau de référence Longueur de la sonde (L) Plage de mesure Distance de blocage supérieure (voir les diagrammes suivants - zone repérée en gris)
  • Page 75 (3.15 (11.811 ") ") (3.94 ") Fig. 51: Écart de mesure VEGAFLEX 82 en version câble dans l'eau Zone morte (Aucune mesure n'est possible dans cette zone) Longueur de la sonde de mesure Reproductibilité ≤ ±1 mm Grandeurs d'influence sur la précision de mesure Dérive en température - Sortie numé- ±3 mm/10 K rapporté...
  • Page 76 Temps qui s'écoule, après une variation brusque de la distance de mesure de 0,5 m au max. pour des applica- tions dans le domaine des liquides, jusqu'à ce que le signal de sortie atteigne pour la première fois 90 % de sa valeur en régime permanent (IEC 61298-2). VEGAFLEX 82 • Profibus PA...
  • Page 77 302°F -40°C / -40°F Fig. 52: Température ambiante - température process, version standard Température ambiante Température process (dépend du matériau du joint) Boîtier en aluminium Boîtier en matière plastique Boîtier en acier inox, coulée de précision Boîtier en acier inoxydable, électropoli VEGAFLEX 82 • Profibus PA...
  • Page 78 ● ● – ● Laiton nickelé NBR ● ● ● – – Acier inox – ● ● – ● Section des conducteurs (bornes auto-serrantes) Ʋ Âme massive/torsadée 0,2 … 2,5 mm² (AWG 24 … 14) VEGAFLEX 82 • Profibus PA...
  • Page 79 Ʋ Boîtier Ʋ Hublot Feuille de polyester Sécurité fonctionnelle SIL-sans rétroaction Horloge intégrée Format de la date jour.mois.année Format de l'heure 12 h/24 h Fuseau horaire en usine Déviation de précision de marche max. 10,5 min/an VEGAFLEX 82 • Profibus PA...
  • Page 80 Connexions de potentiel et mesures de séparation électriques dans l'appareil Électronique Non reliée au potentiel Tension assignée 500 V AC Liaison conductrice Entre borne de mise à la terre et raccord process métal- lique Séparation galvanique entre l'électronique et les pièces métalliques de l'appareil VEGAFLEX 82 • Profibus PA...
  • Page 81 Pour ces appareils, il faudra donc respecter les documents d'agréments respectifs. Ceux-ci font partie de la livraison des appareils ou peuvent être téléchargés sur "www.vega.com", "Recherche d'appareils (numéros de série)" ainsi que dans la zone de téléchargement. 11.2 Communication Profibus PA Fichier de base des appareils Le fichier de base des appareils (GSD) contient les paramètres de communication de l'appareil...
  • Page 82 La lecture des données de mesure provenant du capteur se fait de façon cyclique par le maître classe 1 (par ex. un API) pendant le fonctionnement du capteur. Le schéma synoptique suivant vous indique les données auxquelles l'API a accès. VEGAFLEX 82 • Profibus PA...
  • Page 83 TB Transducer Block FB 1 … FB 3 Function Block Modules des capteurs PA Pour le trafic des données cyclique, le VEGAFLEX 82 met à disposition les modules suivants : • AI FB1 (OUT) – Valeur out du AI FB1 après calibrage •...
  • Page 84 -10 -11 -12 -13 -14 -15 -16 -17 -18 -19 -20 -21 -22 -23 Sign Significant Significant Exponent Significant (Exponent - 127) Value = (-1) (1 + Significant) Fig. 56: Format de données de la valeur de mesure VEGAFLEX 82 • Profibus PA...
  • Page 85 Hi-Alarm tive advisory alarm - high limited 0 x 8d good (non-cascade) - ac- Lo-Lo-Alarm tive critical alarm - low limited 0 x 8e good (non-cascade) - ac- Hi-Hi-Alarm tive critical alarm - high limited VEGAFLEX 82 • Profibus PA...
  • Page 86 11 Annexe 11.3 Dimensions Les dessins cotés suivants ne représentent qu'une partie des versions possibles. Vous pouvez télécharger des dessins cotés détaillés sur www.vega.com/Téléchargements et "Dessins". Boîtier en matière plastique ~ 69 mm ~ 84 mm (2.72") (3.31") ø 79 mm ø...
  • Page 87 ½ NPT ½ NPT Fig. 60: Variantes de boîtier en protection IP 66/IP 68 (0,2 bar), (avec un module de réglage et d'affichage intégré, la hauteur du boîtier augmente de 9 mm/0.35 in) Chambre unique en acier inoxydable (électropolie) Chambre unique en acier inoxydable (moulage cire perdue) Deux chambres en acier inoxydable (moulage cire perdue) VEGAFLEX 82 • Profibus PA...
  • Page 88 ½ NPT M20x1,5/ ½ NPT Fig. 61: Variantes de boîtier en protection IP 66/IP 68 (1 bar), (avec un module de réglage et d'affichage intégré, la hauteur du boîtier augmente de 9 mm/0.35 in) Chambre unique en acier inoxydable (électropolie) Chambre unique en acier inoxydable (moulage cire perdue) Deux chambres en acier inoxydable (moulage cire perdue) VEGAFLEX 82 • Profibus PA...
  • Page 89 (0.24") (0.16") ø 20 mm (0.79") Fig. 62: VEGAFLEX 82, câble ø 4 mm (0.157 in), ø 6 mm (0.236 in) version filetée avec poids tenseur (tous les poids tenseurs avec filetage M12 pour anneau de levage) Longueur du capteur, voir au chapitre "Caractéristiques techniques" Câble ø 4 mm (0.157 in) Câble ø 6 mm (0.236 in), revêtu PA Point de sectionnement - câble VEGAFLEX 82 • Profibus PA...
  • Page 90 (0.24") (0.43") ø 30 mm (1.18") Fig. 63: VEGAFLEX 82, câble ø 6 mm (0.236 in), ø 11 mm (0.433 in) version filetée avec poids tenseur (tous les poids tenseurs avec filetage M12 pour anneau de levage) Longueur du capteur, voir au chapitre "Caractéristiques techniques" Câble ø 6 mm (0.236 in) Câble ø 11 mm (0.433 in), revêtu PA Point de sectionnement - câble VEGAFLEX 82 • Profibus PA...
  • Page 91 11 Annexe VEGAFLEX 82, version tige ø 16 mm (0.63 in) SW 55 mm (2.17") G1½ ø 16 mm (0.63") Fig. 64: VEGAFLEX 82, tige ø 16 mm (0.63 in), version filetée Longueur du capteur, voir au chapitre "Caractéristiques techniques" Point de sectionnement - tige VEGAFLEX 82 • Profibus PA...
