CZ - NÁVOD NA MONTÁŽ A ÚDRŽBU
SK - NÁVOD NA MONTÁŽ A ÚDRŽBU

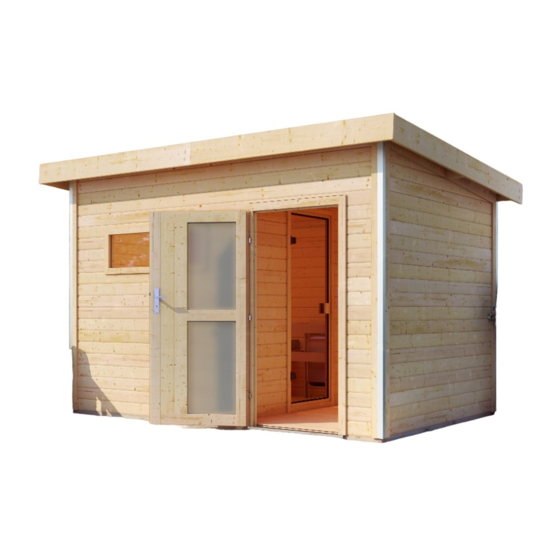

Finská sauna / Fínska sauna
KARIBU
SKROLLAN 2
CZ - Před stavbou si přečtěte až do konce tento montážní návod
Montáž by měly provádět dvě nebo tři osoby.
Požádejte o pomoc kamaráda nebo někoho z rodiny.
SK - Pred stavbou si prečítajte až do konca tento montážny
návod
Montáž by mali vykonávať dve alebo tri osoby.
Požiadajte o pomoc kamaráta alebo niekoho z rodiny.

Publicité

loading

Manuels Connexes pour Karibu SKROLLAN 2

Sommaire des Matières pour Karibu SKROLLAN 2

  • Page 1 SK - NÁVOD NA MONTÁŽ A ÚDRŽBU Finská sauna / Fínska sauna KARIBU SKROLLAN 2 CZ - Před stavbou si přečtěte až do konce tento montážní návod Montáž by měly provádět dvě nebo tři osoby. Požádejte o pomoc kamaráda nebo někoho z rodiny.
  • Page 2 Bezpečnostní upozornění Během montáže používejte osobní ochranné pomůcky (pracovní oděv a obuv, pevné pracovní rukavice, případně ochranné brýle). Díly mohou mít ostré hrany. Pozor – vyvarujte se kontaktu s vedením elektrického proudu. Bezpečně a ekologicky zlikvidujte všechny plastové obaly a chraňte je před dětmi. Sauna musí stát na absolutně rovné ploše. Během výstavby se o saunu neopírejte a nepřesouvejte jí.
  • Page 3 Dveře a okna: Průběžně mazejte panty dveří vazelinou. Pokud meteorolové ohlásí větrné dny, tak bezpodmínečně předem uzavřete všechna okna i dveře. Spojovací prvky: Použijte všechny dodané podložky ke spojovacím prvkům. Mají význam jako těsnění proti průniku nečistot z povětří a jako ochrana plechu proti poškrábání od šroubků. Pravidelně kontrolujte, zda se nějaký...
  • Page 4 Pro trvanlivost základu je nutno dodržet tyto nejdůležitější předpoklady: podklad, pravoúhlost a přesná rovina. S kvalitním základem vydrží Váš saunový domek o mnoho let déle. Nechte si poradit nebo základ zhotovit odborníkem-stavařem. Povolení ke stavbě sauny Dřevěný saunový domek s pevnými základy může vyžadovat určitá povolení od místních úřadů. Proto raději před nákupem domku ověřte na stavebním úřadě...
  • Page 5 Bezpečnostné upozornenie Počas montáže používajte osobné ochranné pomôcky (pracovný odev a obuv, pevné pracovné rukavice, prípadne ochranné okuliare). Diely môžu mať ostré hrany. Pozor - vyvarujte sa kontaktu s vedením elektrického prúdu. Bezpečne a ekologicky zlikvidujte všetky plastové obaly a chráňte ich pred deťmi. Sauna musí stáť na absolútne rovnej ploche. Počas výstavby sa o saunu neopierajte a nepresúvajte jej.
  • Page 6 streche z vnútra vhodnú dostatočnú podporu, aby udržala váhu snehu - platí najmä pri snehových prívaloch. Dvere a okná: Priebežne mažte pánty dverí vazelínou. Ak meteorolové ohlási veterné dni, tak bezpodmienečne vopred uzatvorte všetky okná i dvere. Spojovacie prvky: Použite všetky dodané podložky ku spojovacím prvkom. Majú význam ako tesnenie proti prieniku nečistôt z povetria a ako ochrana plechu proti poškriabaniu od skrutiek.
  • Page 7 Základ sa obyčajne vykonáva tromi spôsobmi: • pásový základ • sypaný betónový základ • betónová doska Pre trvanlivosť základe je nutné dodržať tieto najdôležitejšie predpoklady: podklad, pravouhlosť a presná rovina. S kvalitným základom vydrží Váš saunový domček o mnoho rokov dlhšie. Nechajte si poradiť alebo základ zhotoviť odborníkom-stavbár.
  • Page 8 SKROLLAN 2 - 86291, 86292 Aufbauanleitung Building Instructions notice de montage montagehandleiding Montagevejledning Instrucciones de construcción Istruzioni per il montaggio Montážny návod Montážní návod +49 421 38693 33...
  • Page 9 Před začátkem montáže zkontrolujte Vergleichen Sie zuerst die Material- En primer lugar, compare la lista de ma- obsah balení! Montážní návod Vám pomůže liste mit Ihrem Paketinhalt! Bitte haben Sie terial con el contenido del paquete. Rogamos s identifikací dílů. Verständnis, dass Beanstandungen nur im nicht entienda que las reclamaciones sólo pueden ser aufgebauten Zustand bearbeitet werden können!
  • Page 10 700 x ID 5621 500 x ID 3948 ID 26183 2 x P1 175 x 95 x 54mm ID 63030 1 x P2 1370 x 95 x 54mm ID 70454 1 x P3 1843 x 95 x 54mm ID 22596 1 x D2 ID 26500 2 x N1...
  • Page 11 B 14 B 14 B 15 B 15 B 17 B 17 B 11 B 11 B 19 B 19 B 19 B 12 B 13 B 20 B 11 B 20 B 11 B 9+B 10+B 3+B 16 W 11 B 12 B 18 B 13...
  • Page 12 B 21 4×30 B 21 02.1 B 21 = A 02.1 Ø3mm B 21 4×30 ca 60mm B 21 = B ca 40mm B 21 B 21 = A B 21 = B B 21 B 21 = A Ø3mm 4,5×80 4,5×80 ca 60mm...
  • Page 13 B 19 B 19 B 19 B 20 B 20 B 20 06.1 06.2 06.3 06.4 06.5 06.6 4×50 06.1 06.2 06.3 4x50 4x50 4x50 Ø3mm Ø3mm Ø3mm 3 3 m m 06.4 06.5 06.6 4x50 4x50 4x50 Ø3mm Ø3mm Ø3mm 3 3 m m 1 5 m m...
  • Page 14 Leim! Achten Sie auf die gleiche Höhe Lijm! Besteed aandacht aan de dezelfde hoogte Klíh! Dávejte pozor na stejnou výšku Glej! Dávajte pozor na rovnakú výšku Glue! Look for the same height Pegamento! Prestar atención a la misma altura Colle! Faites attention à la même hauteur Colla! Prestare attenzione alla stessa altezza 1 2 x 1 6 x...
  • Page 15 Leim Colle B 19/20 Glue Lijm Ø3mm Pegamento Colla 4×70 Klíh 08.1 Glej 08.1 3 8 5 m m 1 8 3 5 m m 6×90 4×40 Ø5mm 6×90 4×40 4×70 6×90 192x 100x Ø3mm 4×40 3 5 m m 3 5 m m 09.1 09.1...
  • Page 16 Ø3mm 4×70 W 10 Largeur vers le haut 4×70 Breedte side up Ancho de banda de hasta Breite Seite nach oben Larghezza verso l‘alto Width side up Širší strana nahoru Širší strana hore 12.1 12.2 12.2 12.3 12.2 12.4 B 18 350x 12.1 12.2...
  • Page 17 Ø3mm 4×50 4×50 4×50 Ø3mm Ø3mm 4×50 4×50 15.1 15.1 16.1 3 3 2 m m 16.2 Ø3mm 16.1 4×35 16.2 1 3 0 m m 4×35...
  • Page 18 17.1 17.1 19.1 19.1 20.1 Ø3mm 20.1 4×70 4x70...
  • Page 19 Ø3mm 4x50 4×50 Bündig! Affl eurement! Gelijk! Aras! Flush! Combacia! Zarovnat! 3x W 6 4×50 B 17 1 7 4 0 m m...
  • Page 20 Lieber Kunde, achten Sie auf die richtige Aufbau-Variante! Geachte klant, let dan op de juiste montage-versie! Dear customer, pay attention to the correct design variant! Cher client, attention à la version de montage correct! Estimado cliente, prestar atención a la versión montaje correcto! Caro cliente, prestare attenzione alla versione corretto montaggio! Vážený...
  • Page 21 4,5×40 6×100 B 17 B 17 = 1740mm Ø5mm 6×100 B 17 = 1740mm B 17 Ø3mm 4,5x40...
  • Page 22 4,5×40 6×100 B 17 B 17 = 1740mm Ø5mm 6×100 B 17 = 1740mm B 17 Ø3mm 4,5x40...
  • Page 23 4,5×40 6×100 B 17 B 17 = 1740mm B 17 = 1740mm B 17 Ø3mm 4,5x40...
  • Page 24 4×35 4x35 4x35 B 12 B 12 B 13 B 13...
  • Page 25 B 11 B 11 B 11 B 11 Ø3mm 4,5x40 30.1 30.2 30.3 30.4 4,5×40 30.1 30.2 B 12= B B 12 = B B 12 = A B 12 = A 30.3 30.4 B 13 = A B 13= A B 13 = B B 13 = B...
  • Page 26 32.1 Ø3mm 7 3 8 m m 4×35 B 6 = 1850mm B 6 = 1850mm 32.2 32.1 32.2 4×35 B 10 B 10 Ø3mm 4×35 4x35...
  • Page 27 34 a 4×35 Nur bei 9 kW-Ofen Seulement 9 kW chauffe Only 9 kW heater Ø3mm Slechts 9 kW heater 2 1 0 m m Sólo calentador de 9 kW Solo riscaldamento 9 kW 4x35 Pouze topné těleso 9 kW Iba výhrevné...
  • Page 28 37.1-1 E 1 = 1640mm Ø3mm Ø15mm 4×50 37.1-2 B 3/9/10/16 4×50 37.1...
  • Page 29 Narrow vers le haut Smalle kant naar boven Estrecha hacia arriba Stretta verso l‘alto Schmale Seite nach oben Úzkou stranou nahoru Narrow side up Bündig! Affl eurement! Gelijk! Aras! Flush! Combacia! Zarovnat! 38.3 38.2 38.1 252x 38.1 38.2 38.3 9 , 5 c a 1...
  • Page 30 Bündig! Affl eurement! Gelijk! Aras! Flush! Combacia! Zarovnat! B 6 = 1580mm Ø3mm 4×30 4×30 Für die dauerhafte Eindeckung empfehlen wir die selbstklebende Bitumendachbahn aus unserem Sortiment For permanent covering, we recommend self-adhesive bitumen roofi ng sheet from our range Pour revêtement permanent, nous vous recommandons de bitume auto-adhésif tôle de toiture de notre gamme Voor permanente bedekking, raden wij zelfklevende bitumen dakbaan uit ons assortiment Para cobertura permanente, recomendamos betún autoadhesivas Perfi...
  • Page 31 Montage Bitumendachbelag Montage Bitumendachbelag Montage de toiture en bitume Montage bitumen underpap Montage bitumen underpap Copertura bituminosa Roofi ng felt installation Montage dakvilt Montaje de tela asfáltica montáž střešní krytiny montáž střešní krytiny Achtung, dies ist nur ein Verlegebeispiel! Der mitgelieferte Bitumendachbelag dient zur Ersteindeckung und sollte nach 2 Monaten durch ein eigenes Produkt ergänzt werden. Die Anzahl der Bahnen richten sich nach Ihrer Hausgröße.
  • Page 32 c a 1 0 c 1 0 c m 5 c m 1 0 c m Nicht im Lieferumfang enthalten! Vor Feuchtigkeit schützen! Not included! Protect from moisture! Non comprises dans la livraison! Protéger de l‘humidité! Niet bijgeleverd! Beschermen tegen vocht! Ikke inkluderet! Beskyt imod fugt! No forman parte del suministro! Protegerlo de la humedad! Non incluso! Proteggere dall‘umidità!
  • Page 33 B 6 = 1580mm 4x30 Ø3mm B 6 = 445mm B 6 = 445mm 4×30 Ø3mm B 6 = 1580mm 4x30 4×30...
  • Page 34 Bündig! Affl eurement! Gelijk! B 15 Aras! c a 7 0 m m Flush! Combacia! Zarovnat! B 15 c a 1 0 m m Ø3mm 4x50 4×50 B 14 B 14 Ø3mm 4x50 4×50...
  • Page 35 46.2-1 8 0 0 m m Ø5mm 5 0 0 m m 6x80 46.2 46.3 46.1 46.2-2 5 5 m m 6 0 m m 4×40 6×80 6×90 5 8 5 m m Ø5mm 46.1-1 46.1-3 Außen 6x90 buiten outside à...
  • Page 36 4×50 4×50 Ø3mm 48.1-1 4,5×80 48.1-2 48.1 Einbau Saunatüraunatür Installation de porte Saunae Sauna door InstalationSauna Sauna deur installatier lInstalación de la puerta Sauna IInstallazione portello di vetro Sauna montáž dveří – L 1 + B 2 L 1 + B 2...
  • Page 37 50.1 50.1-1 50.1-2 50.1-3 50.1-4...
  • Page 38 Sauna Saunahaus ohne Vorraum Sin antesala Saunový dům bez předsíně Saunový dom bez predsiene aunahuis zonder voorkamer Sauna house without anteroom Sauna sans antichambre auna senza antibagno Ø3 mm 4x35 Sauna Saunahaus mit Vorraum con antesala Saunový dům s předsíní Saunový...
  • Page 39 02.07.2018 83352 83353 Aufbauanleitung Building Instructions notice de montage montagehandleiding Montagevejledning Instrucciones de construcción Istruzioni per il montaggio Montážny návod Montážní návod +49 421 38693 33...
  • Page 40 Vergleichen Sie zuerst die Material-liste mit Confrontate questa distinta Vergelijk eerst de lijst van materialen Ihrem Paketinhalt! Bitte haben Sie Verständnis, dass materiali prima con il contenuto del pacchetto! Vi met de inhoud van uw pakket! Reclamaties kunnen Beanstandungen nur im nicht aufgebauten Zustand preghiamo di comprendere che eventuali reclami alleen in behandeling worden genomen zolang de bearbeitet werden können!
  • Page 41 D 1-1 910mm...
  • Page 42 außen outside à l‘extérieur Ø3mm 4x50 buiten fuera al di fuori zvnějšku zvonku innen Inside à l‘intérieur binnen dentro dentro uvnitř vnútri...
  • Page 43 05.2 05.1 D 1-2 05.1-2 05.1-1 05.2-1 05.2-2 05.2-3...
  • Page 44 Beispielsauna Sauna example sauna exemple bijvoorbeeld sauna eksempel sauna ejemplo sauna Bündig! esempio sauna Flush! příklad sauny Affl eurement! Gelijk! I fl ugt! Aras! Combacia! Zarovnat !
  • Page 45 Ø3mm 4,5x25...
  • Page 46 Handling • Wartung • Pflege Handling • Wartung • Pflege der Tür der Tür Handling • Maintenance • Care Handling • Maintenance • Care of the door of the door Instandhaltung ist Voraussetzung für eine Gewährleistung The guarantee is conditional on proper upkeep! Zur nachhaltigen Sicherung der Gebrauchstauglichkeit und Werthaltigkeit, ist For lasting protection of the value and suitability for use, professional care auch während des Gewährleistungszeitraumes eine fachgerechte Wartung...
  • Page 47 Usage • Maintenance • Entretien de la porte Usage • Maintenance • Entretien de la porte Handling • Onderhoud • Schoonmaken van de deur Handling • Onderhoud • Schoonmaken van de deur La garantie liée au matériel est subordonnée à son entretien. Onderhoud is een voorwaarde voor garantie! Afi...
  • Page 48 Håndtering • Vedligeholdelse • Pleje af døren Manejo • Mantenimiento • Cuidado de la puerta Manejo • Mantenimiento • Cuidado de la puerta Vedligeholdelse er en forudsætning for en garanti Para cualquier garantía es condición previa que se realice la conservación! For den varige forsikring af brugbarheden og varig værdi også...
  • Page 49 Manipulácia, starostlivosť a údržba dverí Oš Manipulace, péče a údržba dveří Starostlivosť a údržba sú podmienkou záruky! Péče a údržba jsou podmínkou záruky! Pre zachovanie funkčnosti a dobrého stavu produktu je odporúčané aj počas Pro zachování funkčnosti a dobrého stavu produktu je doporučeno i během záručnej doby vykonávať...
  • Page 50 Váš dodavatel / Váš dodávateľ www.lanitgarden.cz v případě potíži při stavbě domku volejte v pracovní dny náš HOT LINE tel. 739 661 428...
