Testboy TB115 Bit Mode D'emploi

Masquer les pouces

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 15

Liens rapides

Télécharger ce manuel
®
Testboy
TB115 Bit
Version 1.3

Publicité

loading

Manuels Connexes pour Testboy TB115 Bit

Sommaire des Matières pour Testboy TB115 Bit

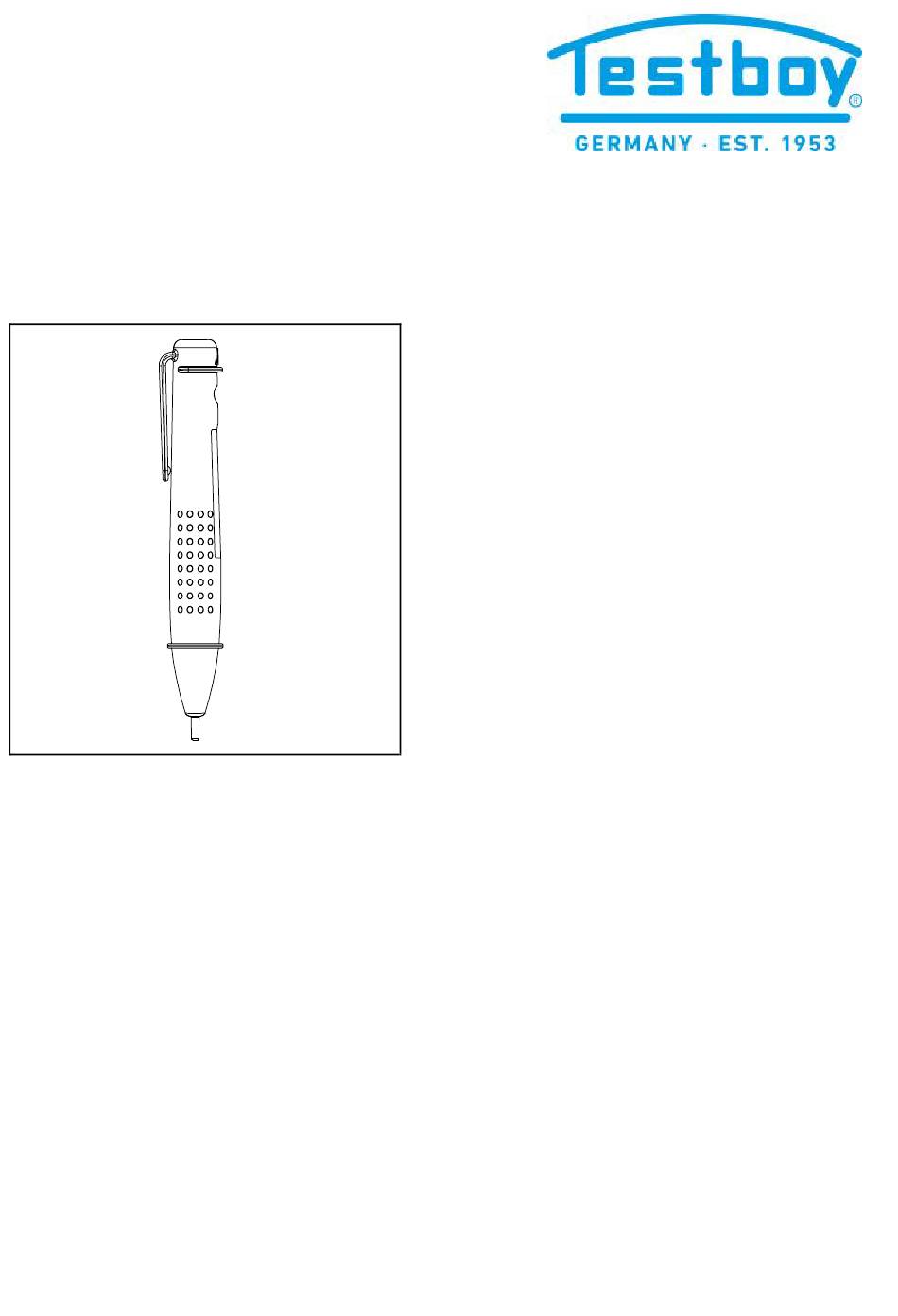

  • Page 1 ® Testboy TB115 Bit Version 1.3...
  • Page 2 ® Testboy TB115 Bit Bedienungsanleitung ® Testboy TB115 Bit Operating instructions ® Testboy TB115 Bit Mode d’emploi ® Testboy TB115 Bit Instrucciones de empleo ® Testboy TB115 Bit Istruzioni per l’uso ® Testboy TB115 Bit Gebruiksaanwijzing...
  • Page 3 Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus. Vermeiden Sie staubige und feuchte Umgebungsbedingungen. Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten. ® Testboy TB115 Bit...
  • Page 4 Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung! Testboy haftet nicht für Schäden, die aus dem Nichtbeachten der Anleitung, von Testboy nicht freigegebenen Änderungen am Produkt oder von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren.
  • Page 5 Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten. Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.
  • Page 6 Integrierter Bithalter Berührungslose Spannungsprüfung Der Testboy ® TB115 Bit ist in der Lage, mit dem in der Spitze integrierten Schaltkreis spannungsführende Leitungen aufzuspüren. Wird eine Wechselspannung > 110 Volt AC erkannt, leuchtet die weiße Kappe rot auf (siehe Bild Punkt 1a).
  • Page 7 Messsonde und Zubehör zu verwenden. Wenn vom Hersteller oder seinem Vertreter nicht ausdrücklich gestattet, dürfen Teile des Geräts und seines Zubehörs nicht verändert und ersetzt werden. Verwenden Sie zum Reinigen des Geräts ein trockenes Tuch. ® Testboy TB115 Bit...
  • Page 8 Sammelstelle! Technische Daten Spannungsbereich 12 – 1000 V AC Stromversorgung 2 x 1,5 V Typ AAA Micro Schutzart IP 40 Überspannungskategorie CAT III 1000 V / CAT IV 600 V Prüfnorm IEC/EN 61010-1 (DIN VDE 0411) ® Testboy TB115 Bit...
  • Page 9 Measurement instruments and their accessories are not toys. Children should never be allowed access to them! In industrial institutions, you must follow the accident prevention regulations for electrical facilities and equipment, as established by your employer's liability insurance organization. ® Testboy TB115 Bit...
  • Page 10 Testboy is not responsible for damage resulting from: failure to observe the instructions, changes in the product that have not been approved by Testboy, the use of replacement parts that have not been approved or manufactured by Testboy, the use of alcohol, drugs or medication. ®...
  • Page 11 Certificate of quality All aspects of the activities carried out by Testboy GmbH relating to quality during the manufacturing process are monitored permanently within the framework of a Quality Management System. Furthermore, Testboy GmbH confirms that the testing equipment and instruments used during the calibration process are subject to a permanent inspection process.
  • Page 12 Non-contact voltage tester from 12 V AC Integrated bit bracket Non-contact voltage test The Testboy TB115 Bit is capable of detecting wires ® carrying live voltages using its built-in circuits in its tip. If a voltage of 110 V AC or more is detected, the white cap will glow red (1a) and the device vibrates.
  • Page 13 All parts of the device and its accessories are not allowed to be changed or replaced, other than authorized by the manufacturer or his agent. For cleaning the unit, use a dry cloth. ® Testboy TB115 Bit...
  • Page 14 12 - 1000 V AC Power supply 2 x 1.5 V AAA Micro Degree of protection IP 40 Overvoltage category CAT III 1000 V / CAT IV 600 V Testing standard IEC/EN 61010-1 (DIN VDE 0411) ® Testboy TB115 Bit...
  • Page 15 Les appareils de mesure et les accessoires ne sont pas des jouets. Ecartez-les des enfants ! Dans les établissements professionnels, respectez les consignes de prévention des accidents émises par l'association des caisses d'assurance mutuelle de l'industrie pour les installations et équipements électriques. ® Testboy TB115 Bit...
  • Page 16 Testboy n'assume aucune responsabilité pour les dommages résultant : du non-respect du mode d'emploi, de modifications du produit non autorisées par Testboy ou de pièces de rechange non fabriquées ou non autorisées par Testboy de l'influence de l'alcool, de drogues ou de médicaments. ®...
  • Page 17 Mise au rebut Cher client Testboy, en achetant notre produit, vous avez la possibilité de rendre l'appareil à des points de collecte pour déchets électroniques au terme de son cycle de vie. La directive WEEE réglemente la reprise et le recyclage des appareils électriques usagés.
  • Page 18 Grâce au circuit électrique intégré dans sa pointe de test, le Testboy ® TB115 Bit est capable de détecter tout conducteur sous tension. Si une tension alternative supérieure à 110 Volt est détectée, le capuchon blanc s'allume en rouge (voir repère 1a sur la figure) et l'appareil vibre.
  • Page 19 Sauf autorisation expresse du constructeur ou de son représentant, il est interdit de modifier ou de remplacer des pièces de l'appareil et de ses accessoires. Pour nettoyer l'appareil, utiliser un chiffon sec. ® Testboy TB115 Bit...
  • Page 20 12 - 1 000 V CA Alimentation électrique 2 piles type 1,5 V AAA micro Indice de protection IP 40 Catégorie de surtension CAT III 1000 V / CAT IV 600 V Norme de contrôle CEI/EN 61010-1 (DIN VDE 0411) ® Testboy TB115 Bit...
  • Page 21 ¡Los dispositivos de medición y accesorios no son juguetes y, por lo tanto, no deben caer en manos de los niños! En instalaciones comerciales deberá tener presente la normativa de prevención de accidentes de la asociación de instalaciones y aparatos eléctricos. ® Testboy TB115 Bit...
  • Page 22 Testboy o causados por piezas de repuesto no fabricadas por Testboy o no autorizadas por ella causados por la influencia del alcohol, las drogas o medicamentos ®...
  • Page 23 Certificado de calidad Todas las actividades y procesos relevantes para la calidad realizados en el Testboy GmbH son supervisados de forma permanente por un sistema de control de calidad según ISO 9001-2000.
  • Page 24 Instrucciones de empleo Instrucciones de empleo Le agradecemos la confianza depositada en nosotros al adquirir el Testboy ® TB115 Bit. Comprobación de tensión sin contacto a partir de 12 V CA Portabrocas integrado Comprobación de tensión sin contacto Testboy TB115 Bit es capaz de detectar las líneas ®...
  • Page 25 Si el fabricante o su representante no lo autoriza expresamente, no deben modificarse ni sustituirse los componentes del aparato o de sus accesorios. Para limpiar el aparato, utilice un paño seco. ® Testboy TB115 Bit...
  • Page 26 12 – 1.000 V CA Alimentación eléctrica 2 x 1,5 V AAA Micro Tipo de protección IP 40 Categoría de sobretensión CAT III 1000 V / CAT IV 600 V Norma de ensayo IEC/EN 61010-1 (DIN VDE 0411) ® Testboy TB115 Bit...
  • Page 27 Gli strumenti di misura e gli accessori non sono giocattoli e non devono pertanto essere utilizzati da bambini! In ambito industriale attenersi alle norme antinfortunistiche dell‘Istituto di assicurazione contro gli infortuni sul lavoro per quanto concerne gli impianti e i materiali d’esercizio elettrici. ® Testboy TB115 Bit...
  • Page 28 Testboy declina ogni responsabilità per i danni causati dalla mancata osservanza di quanto riportato nelle Istruzioni per l’uso da modifiche al prodotto non autorizzate da Testboy oppure dall’uso di ricambi non prodotti o non omologati da Testboy dall’influsso di alcool, droghe o medicinali ®...
  • Page 29 Certificato di qualità Tutte le attività e i processi pertinenti la qualità eseguiti da Testboy GmbH vengono costantemente monitorati da un sistema di gestione della qualità. Testboy GmbH conferma inoltre che anche gli strumenti e i dispositivi di prova utilizzati durante la calibrazione vengono sottoposti a controlli continui.
  • Page 30 Prova di tenuta a tensione senza contatto da 12 V AC Portabussole Prova di tenuta a tensione senza contatto Testboy TB115 Bit è in grado di rilevare i conduttori sotto ® tensione con il circuito integrato nella punta. Se viene riconosciuta una tensione alternata > 110 Volt CA, la calotta bianca si illumina di rosso (vedere la figura al punto 1a) e l'apparecchio vibra.
  • Page 31 A meno che espressamente consentito dal produttore o dal suo rappresentante, non è possibile modificare o sostituire parti dell’apparecchio o di suoi accessori. Per pulire l’apparecchio utilizzare un panno asciutto. ® Testboy TB115 Bit...
  • Page 32 12 – 1000 V AC Alimentazione elettrica 2 x 1,5 V tipo AAA Micro Grado di protezione IP 40 Classe per l'installazione CAT III 1000 V / CAT IV 600 V Norma di controllo IEC/EN 61010-1 (DIN VDE 0411) ® Testboy TB115 Bit...
  • Page 33 Stel het apparaat nooit langere tijd bloot aan hoge temperaturen. Voorkom stoffige en vochtige omgevingsomstandigheden. Meetapparaten en toebehoren zijn geen speelgoed en behoren niet in kinderhanden! In commerciële inrichtingen moeten de ongevallenpreventievoorschriften van de vereniging van bedrijfsmatige ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen worden aangehouden. ® Testboy TB115 Bit...
  • Page 34 Testboy is niet aansprakelijk voor schade die uit het negeren van de gebruiksaanwijzing niet door de firma Testboy vrijgegeven wijzigingen aan het product of niet door de firma Testboy geproduceerde of niet door haar vrijgegeven reserveonderdelen invloed van alcohol, drugs of medicijnen wordt veroorzaakt voortvloeien.
  • Page 35 Wijzigingen, drukfouten en vergissingen voorbehouden. Gescheiden inzameling Geachte Testboy-klant, U kunt het apparaat na het einde van zijn levensduur naar een geschikt inzamelingspunt voor elektroschroot brengen. WEEE regelt de terugname en de recyclage van oude elektrische apparaten.
  • Page 36 Contactloze spanningsmeting vanaf 12 V AC Geïntegreerde bithouder Contactloze spanningsmeting De Testboy TB115 Bit is in staat om met het in de punt ® geïntegreerde schakelcircuit leidingen op te sporen die onder spanning staan. Als een wisselspanning van meer dan 110 V AC wordt gedetecteerd, wordt het witte kapje rood verlicht (zie afb.
  • Page 37 Tenzij door de fabrikant of diens vertegenwoordiging uitdrukkelijk toegestaan, mogen onderdelen van het apparaat en van het toebehoren niet worden gewijzigd of vervangen Gebruik voor reiniging van het apparaat een droge doek. ® Testboy TB115 Bit...
  • Page 38 Batterijen behoren niet thuis bij het huisvuil. Ook in uw buurt bevindt zich een inzamelingspunt! Technische gegevens Spanningsbereik 12 – 1000 V AC Voeding 2x 1,5 V type AAA Micro Beschermingsgraad IP 40 Overspanningscategorie CAT III 1000 V / CAT IV 600 V Testnorm IEC/EN 61010-1 (DIN VDE 0411) ® Testboy TB115 Bit...
  • Page 40 Testboy GmbH Tel: 0049 (0)4441 / 89112-10 Elektrotechnische Spezialfabrik Fax: 0049 (0)4441 / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany info@testboy.de...
