4.3
Conduits
4.3.1 Option A - Conduite transversale

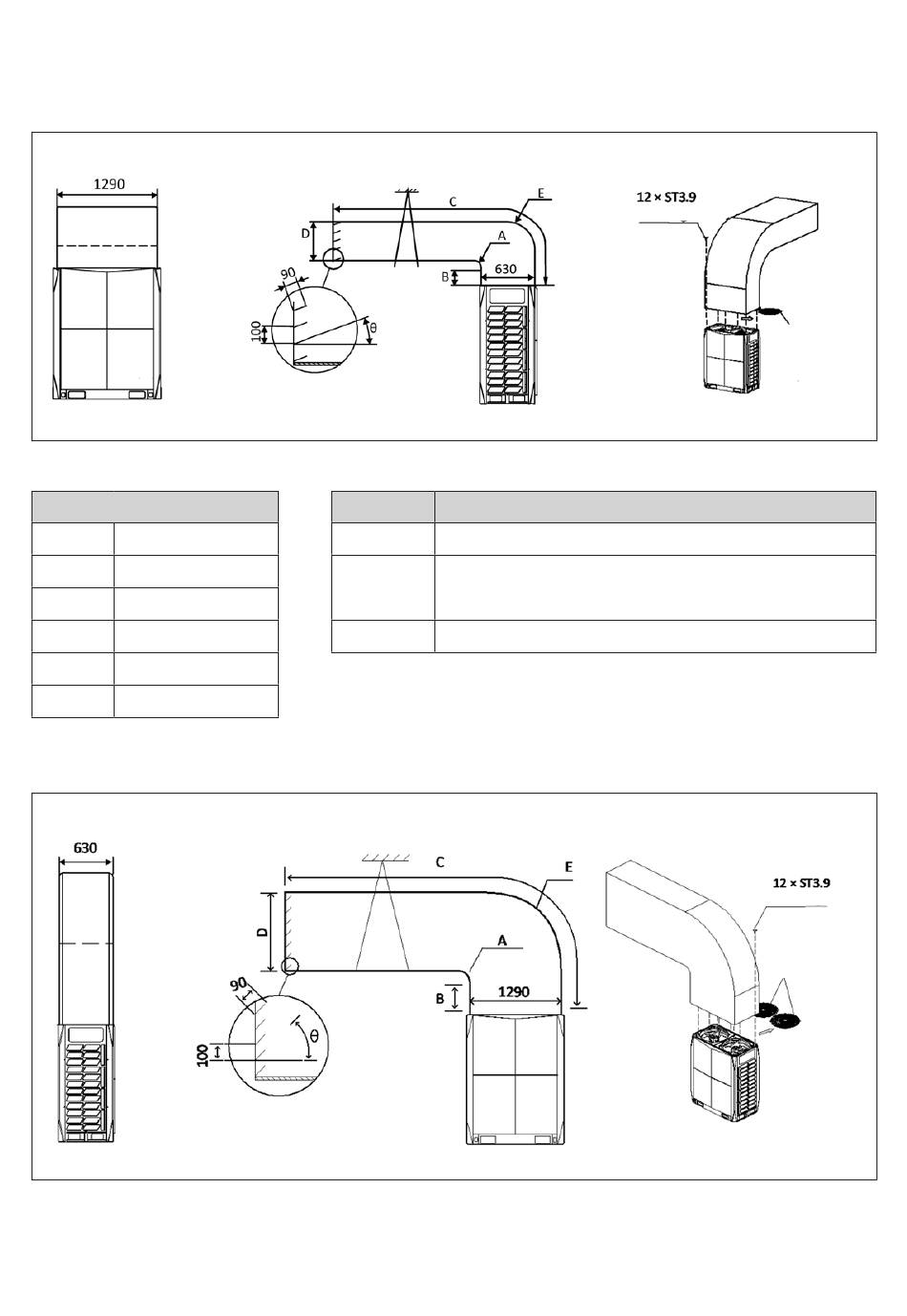

Figure 4.2
Dessus de l'appareil sous le dessus du mur adjacent
Dimensions de la gaine
Dimensions (mm)
A
A > 300
B
B > 250
C
C < 3000
D
630 < D < 660
E
E = A + 630
Ø
Ø < 15º
4.3.2 Option B - Conduite longitudinale
Figure 4.3
Dessus de l'appareil sous le dessus du mur adjacent
10
Soutien
Grille de sortie d'air
Pression statique externe
ESP (Pa) Notes
0
0 - 20
> 20
Soutien
Grille de sortie d'air
Rayon
Vis autotaraudeuses
Rayon
Valeur par défaut
Retirer le treillis métallique et le raccorder à
un conduit de moins de 3 m de long
Option de personnalisation
Rayon
Rayon
Retirer d'abord
les mailles d'acier
Vis autotaraudeuses
Retirer d'abord
les mailles d'acier
