Manuels Connexes pour MSI MP2422C
Sommaire des Matières pour MSI MP2422C

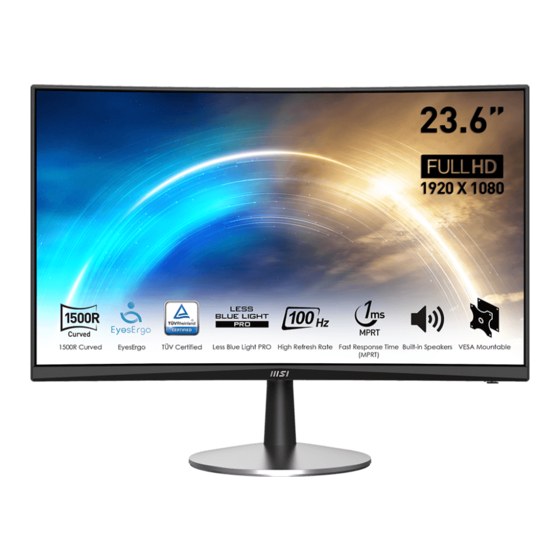

- Page 1 Série PRO Écran LCD MP2422C (3PB0) Guide d’utilisation...
- Page 2 Table des matières Pour commencer......................3 Contenu de l’emballage ..................3 Installation du pied de support ................4 Réglage de l’écran ....................5 Vue d’ensemble de l’écran ..................6 Connexion de l’écran au PC ................... 8 Configuration de l’OSD ....................9 Bouton de navigation ....................
- Page 3 Ce chapitre fournit des informations sur les procédures de configuration du matériel. En connectant des appareils, assurez-vous de tenir les appareils et d’utiliser une dragonne reliée à la terre pour éviter l’électricité statique. Contenu de l’emballage Écran PRO MP2422C Documentation Guide de démarrage rapide Accessoires Alimentation externe et cordon d’alimentation Câble...
- Page 4 Installation du pied de support 1. Laissez l’écran dans son emballage de protection en mousse. Alignez le pied de support sur la rainure de l’écran. 2. Poussez le pied de support vers la rainure de l’écran jusqu’à ce qu’il se verrouille en place.
- Page 5 Réglage de l’écran Cet écran est conçu pour maximiser votre confort de visualisation grâce à ses capacités de réglage. ⚠ Important Évitez de toucher le panneau d’affichage en réglant l’écran. ∙ -7° +22° Pour commencer...
- Page 6 Vue d’ensemble de l’écran Pour commencer...
- Page 7 LED d’alimentation La LED s’allumera en bleu après la mise sous tension de l’écran. S’il n’y a pas d’entrée de signal, la LED clignotera en bleu. La LED s’éteint lorsque l’écran est éteint. Bouton d’alimentation / Bouton de navigation Encoche de sécurité Kensington Prise d’alimentation Connecteur HDMI™...
- Page 8 Connexion de l’écran au PC 1. Éteignez votre ordinateur. 2. Connectez le câble vidéo depuis l’écran vers votre ordinateur. 3. Assemblez l’alimentation externe et le cordon d’alimentation. (Figure A) 4. Connectez l’alimentation externe à la prise d’alimentation de l’écran. (Figure B) 5.
- Page 9 Configuration de l’OSD Ce chapitre fournit des informations essentielles sur la configuration de l’OSD. ⚠ Important Toutes les informations sont sujettes à modification sans préavis. Bouton de navigation L’écran dispose d’un bouton de navigation, une commande multi-directionnelle permettant de naviguer dans le menu de l’affichage à l’écran (OSD). Haut / Bas / Gauche / Droite : ∙...
- Page 10 Menus OSD Picture (Image) Menu de 1er niveau Menu de 2ème/3ème niveau Description Modes User (Utilisateur) ∙ Le réglage par défaut est Standard. ∙ Utilisez la touche gauche ou droite pour Standard sélectionner et prévisualiser les effets du mode. Eco (Éco) ∙...
- Page 11 Menu de 1er niveau Menu de 2ème/3ème niveau Description Low Blue Light OFF (ARRÊT) ∙ La valeur par défaut est ARRÊT. (Faible lumière ∙ La fonction Faible lumière bleue protège bleue) ON (MARCHE) vos yeux de la lumière bleue. Lorsqu’elle est activée, elle ajuste la température des couleurs de l’écran pour obtenir une luminosité...
- Page 12 Color (Couleur) Menu de 1er niveau Menu de 2ème/3ème niveau Description Gamma ∙ La valeur par défaut est 2.2. Color Temp. Normal ∙ La valeur par défaut est Chaud. (Température des ∙ Les gains R/V/B par défaut du mode Warm (Chaud) couleurs) utilisateur sont 50.
- Page 13 Menu de 1er niveau Menu de 2ème/3ème niveau Description MPRT ON (MARCHE) ∙ La valeur par défaut est ARRÊT. ∙ La fonction MPRT est désactivée et grisée OFF (ARRÊT) lorsque le taux de rafraîchissement est inférieur à 85 Hz. ∙ L’activation de MPRT affectera : Fonction affectée État de la fonction »...
- Page 14 Menu de 1er niveau Menu de 2ème/3ème niveau Description Language (Langue) English ∙ Les utilisateurs doivent appuyer sur la touche Entrée pour confirmer et appliquer Русский le réglage de la langue. Deutsch Français Español Italiano Hollands Finnish Turkish Polish Portuguese Brazilian Portuguese 繁體中文...
- Page 15 Caractéristiques Écran PRO MP2422C Taille 23,6 pouces Courbure 1500R Type de panneau Résolution 1920 x 1080 (FHD) 16:9 Format d’image Luminosité 250 nits (typ.) Rapport de contraste 3000:1 Taux de rafraîchissement 100 Hz 1 ms (MPRT) Temps de réponse 4 ms (GTG) 16 ms (Tr + Tf) ∙...
- Page 16 Écran PRO MP2422C ∙ Type de plaque : 100 x 100 mm ∙ Type de vis : M4 x 10 mm Montage VESA • Diamètre de filetage : 4 mm • Pas de filetage : 0,7 mm • Longueur de filetage : 10 mm...
- Page 17 Modes d’affichage prédéfinis ⚠ Important Toutes les informations sont sujettes à modification sans préavis. PRO MP2422C Standard Résolution HDMI™ D-Sub 640x480 @60Hz @67Hz @72Hz @75Hz Mode Dos 720x480 @60 Hz 720x576 @50Hz SVGA 800x600 @56Hz @60Hz @72Hz @75Hz 1024x768 @60Hz...
- Page 18 Problèmes de fonctionnement La LED d’alimentation est éteinte. • Appuyez à nouveau sur le bouton d’alimentation du moniteur. • Vérifiez si le câble d’alimentation du moniteur est correctement branché. Aucune image. • Vérifiez si la carte graphique de l’ordinateur est correctement installée. •...
- Page 19 ∙ Placez le cordon d’alimentation de telle façon qu’on ne puisse pas marcher dessus. Ne placez rien sur le cordon d’alimentation. ∙ Si l’appareil dispose d’un adaptateur secteur, utilisez uniquement celui-ci car il est officiellement approuvé par MSI. Batterie Veuillez prendre des précautions spéciales si une batterie est fournie avec cet appareil.
- Page 20 BSMI: 廢電池請回收 Pour une meilleure protection de l’environnement, les batteries usées doivent être ramassées séparément pour être recyclées ou éliminées d’une manière particulière. Californie, États-Unis : Les piles boutons peuvent contenir du perchlorate et nécessitent une manipulation particulière lors de leur recyclage ou de leur destruction dans l’état de Californie.
- Page 21 Certification Réduction de la lumière bleue de TÜV Rheinland La lumière bleue peut provoquer une sensation de fatigue oculaire inconfortable. MSI propose désormais des moniteurs ayant reçus la certification Réduction de la lumière bleue de l’organisme TÜV Rheinland et qui assurent ainsi un confort d’utilisation optimal en préservant la santé...
- Page 22 Avis réglementaires Conformité CE Cet appareil est conforme aux exigences définies dans la directive du Conseil sur le rapprochement des législations des États membres relatives à la compatibilité électromagnétique (2014/30/EU), la directive basse tension (2014/35/EU), la directive ErP (2009/125/EC) et la directive RoHS (2011/65/EU).
- Page 23 ∙ Pour se débarrasser de leurs produits en fin de vie, les utilisateurs doivent prendre contact avec un centre de recueil des déchets pour recycler leurs produits. ∙ Rendez-vous sur le site Web de MSI et trouvez un distributeur à proximité pour plus d’informations sur le recyclage.
- Page 24 Avis relatif au droit d’auteur et aux marques commerciales Copyright © Micro-Star Int’l Co., Ltd. Tous droits réservés. Le logo MSI utilisé est une marque déposée de Micro-Star Int’l Co., Ltd. Toutes les autres marques et tous les autres noms mentionnés peuvent être des marques commerciales de leurs propriétaires respectifs.
