3. Slots d'extension
Cette carte mère prend en charge une carte graphique PCIe x16, une carte PCIe x4, une carte réseau
ou carte SCSI PCIe x1, et toute autre carte conforme aux caractéristiques PCI Express.

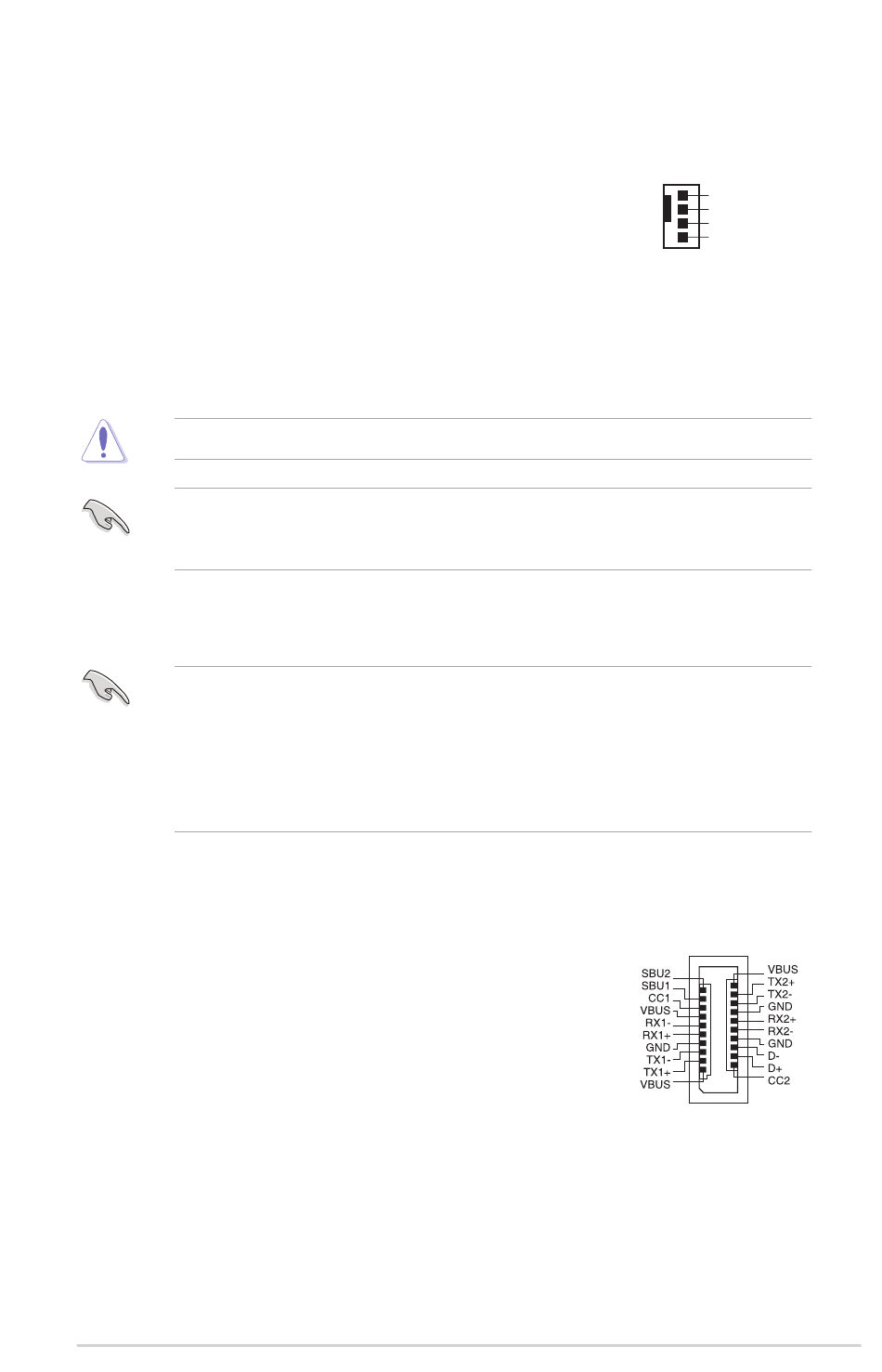

4. Connecteurs des ventilateurs et de la pompe
Les connecteurs pour ventilateurs et pompes vous permettent d'installer des
ventilateurs et pompes afin de refroidir le système.
5. Connecteurs d'alimentation
Les connecteurs d'alimentation vous permettent de connecter la carte mère à une source
d'alimentation. Les prises d'alimentation ont été conçues pour être insérées dans un seul sens. Trouvez
la bonne orientation et appuyez fermement jusqu'à ce que les fiches soient totalement insérées.
Assurez-vous de connecter la prise 8 broches, ou les deux prises 8 broches simultanément.
Une alimentation plus puissante est recommandée lors de l'utilisation d'un système équipé de
plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout, si
l'alimentation est inadéquate.
6. Slots M.2 (M Key)
Les slots M.2 vous permettent d'installer des périphériques M.2, tels que des SSD M.2.
• Processeurs Intel® Core™ (14e / 13e / 12e génération)
Slot M.2_1 pour lecteurs M Key 2242/2260/2280 (Mode PCIe 4.0 x4)
Chipset Intel® B760
•
Slot M.2_2 pour lecteurs M Key 2242/2260/2280 (Mode PCIe 4.0 x4)
Slot M.2_3 pour lecteurs M Key 2242/2260/2280 (Mode PCIe 4.0 x2)
7. Ports SATA 6 Gb/s
Les ports SATA 6 Gb/s permettent de connecter des périphériques SATA, tels que des lecteurs
optiques ou disques durs, par un câble SATA.
8. Connecteur pour port USB 10 Gb/s Type-C® en façade
Le connecteur USB Type-C® 10 Gb/s permet de connecter un port USB
Type-C® 10 Gb/s supplémentaire. Le connecteur USB 10 Gb/s Type-C®
fournit un débit allant jusqu'à 10 Gb/s.
Manuel de l'utilisateur de la carte mère
GND
FAN PWR
FAN IN
FAN PWM
1-3
