Sommaire des Matières pour Asus PRIME B760M-A
- Page 1 PRIME B760M-A...
- Page 2 La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé...
- Page 3 Consignes de sécurité .......................iv À propos de ce manuel ......................v Contenu de la boîte ........................vi Résumé des caractéristiques de la PRIME B760M-A ..............vi Chapitre 1 : Introduction au produit Avant de commencer ....................1-1 Vue d'ensemble de la carte mère ................1-2 Processeur ........................
- Page 4 Consignes de sécurité Sécurité électrique • Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système. • Lors de l'ajout ou du retrait de composants, vérifiez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles.
- Page 5 Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et des logiciels. Site Web ASUS Le site Web d'ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents. Documentation optionnelle Le contenu livré...
- Page 6 Prise en charge des technologies Intel® Turbo Boost Technology 2.0 et Intel Turbo Boost Max 3.0** Processeur * Rendez-vous sur le site www.asus.com pour consulter la liste des processeurs compatibles avec cette carte mère. ** La prise en charge de la technologie Intel® Turbo Max 3.0 varie en fonction du modèle de processeur utilisé...
- Page 7 Résumé des caractéristiques de la PRIME B760M-A 2 x Slots M.2 et 4 x Ports SATA 6 Gb/s* Processeurs Intel® de 13e et 12e génération Slot M.2_1 pour lecteurs M Key 2242/2260/2280 (Mode PCIe 4.0 x4) Chipset Intel® B760 Stockage Slot M.2_2 pour lecteurs M Key 2242/2260/2280 (Mode PCIe 4.0 x4)
- Page 8 Résumé des caractéristiques de la PRIME B760M-A 2 x Connecteurs USB 3.2 Gen 1 (pour 4 ports USB 3.2 Gen 1 supplémentaires) 1 x Connecteur USB 3.2 Gen 1 (compatible USB Type-C®) 2 x Connecteurs USB 2.0 (pour 4 ports USB 2.0 supplémentaires) 1 x Connecteur USB 2.0 (pour 1 port USB 2.0 supplémentaire)
- Page 9 Format 24,4 cm x 24,4 cm • Les caractéristiques sont sujettes à modifications sans préavis. Visitez le site internet d'ASUS pour consulter la dernière liste des caractéristiques de cette carte mère. • Pour plus d'informations sur le téléchargement et l'installation des pilotes et utilitaires de votre...
- Page 11 Les définitions des broches dans ce chapitre sont fournies à titre indicatif uniquement. Les noms de broche dépendent de l'emplacement du connecteur/cavalier. • Pour plus d'informations sur l'installation de votre carte mère, veuillez scanner le code QR ci-dessous : PRIME B760M-A...

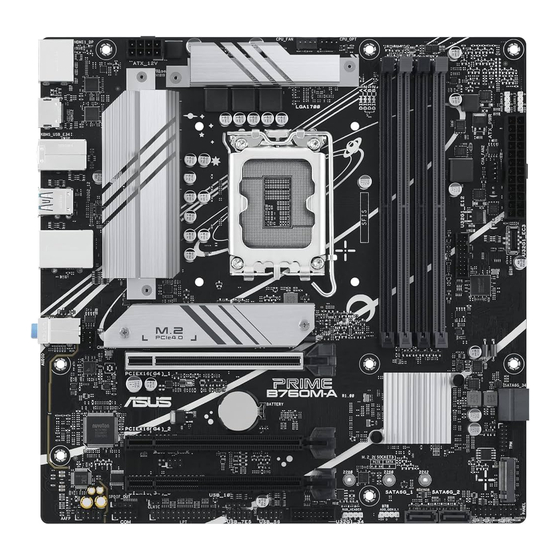

- Page 12 Vue d'ensemble de la carte mère 24.4cm(9.6in) CPU_FAN CPU_OPT HDMI1_DP ATX_12V DIGI +VRM HDMI2 KBMS_USB_E34 U32G2_12 LGA1700 LAN_USB_E12 M.2_1(SOCKET3) PCIE SATA 4.0 X4 AUDIO 2242 2260 2280 PCIEX16(G4)_1 Ethernet Intel ® BATTERY B760 Super 128Mb PCIEX16(G4)_2 BIOS COM_DEBUG M.2_2(SOCKET3) PCIE SATA 4.0 X4 Audio...
- Page 13 3.2 Gen 1 Type-C® supplémentaire en façade. Le connecteur USB 3.2 Gen 1 TX2- VBUS Type-C® offre des vitesses de transfert allant jusqu'à 5 Gb/s. RX1- RX2+ RX1+ RX2- TX1- Le module USB 3.2 Gen 1 Type-C® est vendu séparément. TX1+ VBUS PRIME B760M-A...
- Page 14 9. Connecteurs USB 3.2 Gen 1 Ces connecteurs sont dédiés à la connexion de ports USB 3.2 Gen 1 PIN 1 USB3+5V supplémentaires. Les connecteurs USB 3.2 Gen 1 fournissent des vitesses USB3+5V IntA_P1_SSRX- IntA_P2_SSRX- IntA_P1_SSRX+ IntA_P2_SSRX+ de transfert jusqu'à 5 Gb/s. IntA_P1_SSTX- IntA_P2_SSTX- IntA_P1_SSTX+...
- Page 15 HD Audio. Branchez le câble du module E/S audio en façade à ce connecteur. AAFP Il est recommandé de brancher un module HD Audio sur ce PIN 1 connecteur pour bénéficier d'un son de qualité HD. HD-audio-compliant pin definition PRIME B760M-A...
- Page 16 16. Connecteur LPT Le connecteur LPT (Line Printing Terminal) est compatible avec des périphériques tels qu'une imprimante. LPT standardise IEEE 1284, qui est l'interface de port parallèle sur les ordinateurs PC compatibles IBM. PIN 1 17. Port de sortie S/PDIF Le port de sortie S/PDIF vous permet de connecter un module S/PDIF (Sony/Philips SPDIF_OUT Digital Interface).
- Page 17 Vert Vert Lien établi Connexion 1 Gb/s / 100 Activité de Port réseau Orange Clignotant Mb/s / 10 Mb/s données Port d'entrée audio (bleu clair). Ce port permet de connecter un lecteur CD/DVD ou toute autre source audio. PRIME B760M-A...
- Page 18 Port de sortie audio (vert). Ce port permet de connecter un casque audio ou un haut-parleur. En configuration audio 4, 5.1 ou 7.1, ce port se connecte aux haut-parleurs avants d'un système de haut-parleurs. Ports HDMI™. Ces ports sont réservés à la connexion de périphériques dotés d'une interface HDMI™.
- Page 19 LGA1155, LGA1156, LGA1151 ou LGA1200 sur un socket LGA1700. • ASUS ne couvrira pas les dommages résultant d'une installation/retrait incorrects du processeur, d'une orientation/placement incorrects du processeur ou d'autres dommages résultant d'une négligence de la part de l'utilisateur.
- Page 20 1-10 Chapitre 1 : Introduction au produit...
- Page 21 Consultez votre revendeur pour plus d'informations. • Visitez le site Web d'ASUS pour la dernière liste des fabricants de modules de mémoire compatibles avec cette carte mère. Configurations mémoire recommandées...
- Page 22 Installer un module de mémoire Retirer un module de mémoire 1-12 Chapitre 1 : Introduction au produit...
- Page 23 M.2 double-face. Le protection en caoutchouc pré-installée est compatible avec les périphériques de stockage M.2 double-face. • Les illustrations de cette section sont données à titre indicatif uniquement. • Les périphériques de stockage M.2 sont vendus séparément. PRIME B760M-A 1-13...
- Page 24 1-14 Chapitre 1 : Introduction au produit...
- Page 25 BIOS et configurations RAID Présentation du BIOS Le tout nouveau BIOS UEFI (Extensible Firmware Interface) d'ASUS est conforme à l'architecture UEFI et offre une interface conviviale allant au-delà de la simple saisie traditionnelle au clavier grâce à la possibilité de configuration du BIOS à la souris. Vous pouvez maintenant naviguer dans le BIOS UEFI avec la même fluidité...
- Page 26 Programme de configuration du BIOS Utilisez le programme de configuration du BIOS pour mettre à jour ou modifier les options de configuration du BIOS. L'écran du BIOS comprend les touches de navigation et une aide rapide pour vous guider lors de l'utilisation du programme de configuration du BIOS. Accéder au BIOS au démarrage du système Pour accéder au BIOS au démarrage du système, appuyez sur <Suppr.>...
- Page 27 ASUS EZ Flash 3 ASUS EZ Flash 3 vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows®. Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche <F5>.
- Page 28 ASUS CrashFree BIOS 3 ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu'il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant un périphérique de stockage USB contenant le fichier BIOS à jour.
- Page 29 Pour plus d'informations sur la configuration des volumes RAID, veuillez consulter le Guide de configuration RAID disponible sur https://www.asus.com/fr/support, ou scanner ce code QR. Définitions RAID RAID 0 (Data striping) optimise deux disques durs identiques pour lire et écrire les données en parallèle.
- Page 30 Chapitre 2 : BIOS et configurations RAID...
- Page 31 Annexes Annexes Notices Informations de conformité FCC Partie responsable : Asus Computer International Adresse : 48720 Kato Rd., Fremont, CA 94538, USA Numéro de fax / (510)739-3777 / (510)608-4555 téléphone : Cet appareil est conforme à l'alinéa 15 des règles établies par la FCC. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences nuisibles, et (2)
- Page 32 Compliance Statement of Innovation, Science and Economic Development Canada (ISED) This device complies with Innovation, Science and Economic Development Canada licence exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.
- Page 33 Services de reprise et de recyclage Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients des solutions permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages.
- Page 34 • ASUS fournit une garantie commerciale en tant que garantie volontaire du fabricant. • ASUS se réserve le droit d'interpréter et de clarifier les informations relatives à la garantie commerciale ASUS. • Cette garantie commerciale ASUS est fournie indépendamment et parallèlement à...
- Page 35 ASUS COMPUTER GmbH (Allemagne et Autriche) Adresse : Harkortstrasse 21-23, 40880 Ratingen, Allemagne ASUSTeK (UK) LIMITED Adresse : 1st Floor, Sackville House, 143-149 Fenchurch Street, London, EC3M 6BL, Angleterre, Royaume-Uni Service et assistance Visitez notre site multilingue d'assistance en ligne sur https://www.asus.com/fr/support. PRIME B760M-A...
