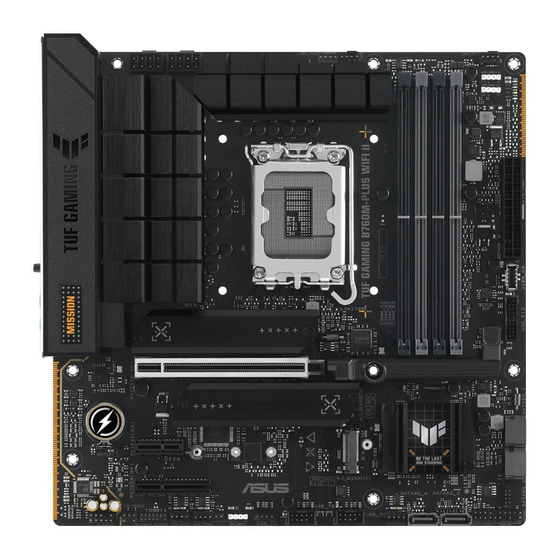

Sommaire des Matières pour Asus TUF GAMING B760M-PLUS WIFI II
- Page 1 TUF GAMING B760M-PLUS WIFI II...
- Page 2 La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé...
- Page 3 Consignes de sécurité .......................iv À propos de ce manuel ......................v Contenu de la boîte ........................vii Résumé des caractéristiques de la TUF GAMING B760M-PLUS WIFI II ......viii Chapitre 1 : Introduction au produit Avant de commencer ..................... 1-1 Schéma de la carte mère ..................1-2 Installer le processeur ....................
- Page 4 Consignes de sécurité Sécurité électrique • Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système. • Lors de l'ajout ou du retrait de composants, vérifiez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles.
- Page 5 MyASUS MyASUS offre une variété de fonctions de support telles que le dépannage, l'optimisation de la performance des produits, l'intégration des logiciels ASUS et la création d'un lecteur de récupération. Visitez https://www.asus.com/support pour obtenir le guide d'installation et consulter la FAQ.
- Page 6 Guide d'installation pour carte mère Visitez https://www.asus.com/support pour plus d'informations sur le guide d'installation de la carte mère. FAQ des pilotes et utilitaires Visitez https://www.asus.com/support pour plus d'informations sur le téléchargement et l'installation des pilotes et utilitaires de votre carte mère.
- Page 7 REMARQUE : Astuces et informations pratiques pour vous aider à mener une tâche à bien. Contenu de la boîte Vérifiez la présence des éléments suivants dans l'emballage de votre carte mère. 1 x Carte mère TUF GAMING B760M-PLUS WIFI II Carte mère Câbles 2 x Câbles SATA 6 Gb/s 1 x Antenne WiFi ASUS (Q-Antenna) 1 x Kit de protections en caoutchouc M.2...
- Page 8 Prise en charge des technologies Intel® Turbo Boost 2.0 et Intel® Turbo Boost Max 3.0** Processeur * Rendez-vous sur le site www.asus.com pour consulter la liste des processeurs compatibles avec cette carte mère. ** La prise en charge de la technologie Intel® Turbo Max 3.0 varie en fonction du modèle de processeur utilisé.
- Page 9 Résumé des caractéristiques de la TUF GAMING B760M-PLUS WIFI II USB sur panneau E/S arrière (8 ports au total) 1 x Port USB 20 Gb/s (1 x USB Type-C®) 1 x Port USB 10 Gb/s (1 x Type-A) 2 x Ports USB 5 Gb/s (2 x Type-A) 4 x Ports USB 2.0 (4 x Type-A)
- Page 10 Résumé des caractéristiques de la TUF GAMING B760M-PLUS WIFI II Divers 3 x Connecteurs adressables Gen 2 1 x Cavalier Clear CMOS Interfaces de connexion 1 x Connecteur pour port audio en façade (F_AUDIO) internes 1 x Connecteur panneau système 20-3 broches avec fonction de détection d'intrusion du châssis...
- Page 11 Windows® 11 Système d'exploitation Windows® 10 (64 bits) Format Micro-ATX Format 24,4 cm x 24,4 cm Les caractéristiques sont sujettes à modifications sans préavis. Visitez le site internet d'ASUS pour consulter la dernière liste des caractéristiques de cette carte mère.
- Page 13 Chapitre 1 : Introduction au produit Introduction au produit Avant de commencer Suivez les précautions ci-dessous avant d'installer la carte mère ou d'en modifier les paramètres. • Débranchez le câble d'alimentation de la prise murale avant de toucher les composants. •...
- Page 14 Schéma de la carte mère 24.4cm(9.6in) CPU_OPT AIO_PUMP CPU_FAN CPU_12V_2 CPU_12V_1 ADD GEN 2_2 HDMI_DP DIGI+ ADD GEN 2_3 DRAM BOOT USB_E1234 U20G_C1 U10G_3 LAN_U5G_E34 LGA1700 M.2(WIFI) AUDIO 2242 2260 2280 PCIEX16(G5) Ethernet 2280 2260 2242 AURA BATTERY Super Intel ®...
- Page 15 3. Slots d'extension Cette carte mère prend en charge une carte graphique PCIe x16, une carte PCIe x4, une carte réseau ou carte SCSI PCIe x1, et toute autre carte conforme aux caractéristiques PCI Express. 4. Connecteurs des ventilateurs et de la pompe Les connecteurs pour ventilateurs et pompes vous permettent d'installer des FAN PWR FAN IN...
- Page 16 9. Connecteur USB 5 Gb/s Ce connecteur est dédié à la connexion de ports USB 5 Gb/s supplémentaires. Le connecteur USB 5 Gb/s fournit des vitesses de transfert jusqu'à 5 Gb/s. 10. Connecteurs USB 2.0 Ces connecteurs sont dédiés à la connexion de ports USB 2.0 supplémentaires. Le connecteur USB 2.0 fournit des vitesses de transfert jusqu'à...
- Page 17 13. Connecteur pour port audio en façade F_AUDIO Ce connecteur est dédié au module E/S audio disponible en façade de certains boîtiers d'ordinateurs et prend en charge la norme HD Audio. Branchez le câble du module E/S audio en façade à ce connecteur. 14.
- Page 18 15. Connecteur Thunderbolt™ (USB4®) TB_HEADER Ce connecteur est réservé à une carte E/S Thunderbolt™ (USB4®) compatible avec la technologie Intel® Thunderbolt™, permettant de connecter des périphériques Thunderbolt™ dans une configuration en guirlande (Daisy-chain). Visitez le site officiel du fabricant de votre carte d'extension pour plus de détails sur la compatibilité.
- Page 19 1.2.2 Connecteurs arrières Connecteurs arrières DisplayPort USB 2.0 sur les ports E1, E2, E3 et E4 Port USB 10 Gb/s (bleu-vert) Type-A Port Ethernet Realtek 2.5Gb* Port HDMI™ Port C1 USB 20 Gb/s Type-C® USB 5 Gb/s sur les ports E3 et E4 Module WiFi Sortie S/PDIF optique Prises audio**...
- Page 20 ** Configurations audio 2, 4, 5.1 et 7.1 canaux Port 2 canaux 4 canaux 5.1 canaux 7.1 canaux Arrière Sortie haut- LINE IN parleurs latéraux Sortie haut- Sortie haut- Sortie haut- Sortie haut- SORTIE AUDIO parleurs avants parleurs avants parleurs avants parleurs avants ENTRÉE MICRO Sortie haut-...
- Page 21 PnP, sur l'interface de connexion, sur les broches ou sur les composants de la carte mère. ASUS prendra en charge les frais de réparation si le dommage a été causé par le transport/transit du produit.
- Page 22 Assurez-vous de retirer le protecteur du levier du socket du processeur situé sur le loquet à levier avant de verrouiller le loquet sous la plaque de maintien. Le non-respect de cette précaution peut endommager votre système lors de l'installation du système de refroidissement. 1-10 Chapitre 1 : Introduction au produit...
- Page 23 Consultez votre revendeur pour plus d'informations. • Visitez le site web d'ASUS pour la dernière liste des fabricants de modules de mémoire compatibles avec cette carte mère. Manuel de l'utilisateur de la carte mère...
- Page 24 Installer un module de mémoire Retrait de la barrette de mémoire (DIMM) 1-12 Chapitre 1 : Introduction au produit...
- Page 25 Installer un module M.2 • Utilisez un tournevis Phillips pour installer ou retirer les vis ou supports à vis mentionnés dans cette section. • Si le pad thermique du dissipateur M.2 est endommagé, nous vous recommandons de le remplacer par un pad thermique d'une épaisseur de 1,25 mm. •...
- Page 26 OU retirez la protection en caoutchouc M.2. Ne suivez cette étape que si vous installez un module M.2 de longueur 2242 et que le slot M.2 dispose d'une protection en caoutchouc M.2 préinstallée. Installez votre module M.2 dans le slot M.2. Assurez-vous que rien n'obstrue votre module M.2 lors de l'installation du module dans le slot M.2.
- Page 27 Pour les longueurs 2242 et 2260 Installez le support à vis fourni dans le trou de vis situé à la longueur adaptée à votre lecteur M.2. Installez votre module M.2 dans le slot M.2. Fixez votre module M.2 en utilisant la vis du support à vis. Retirez le film plastique des pads thermiques situés sous les dissipateurs thermiques.
- Page 28 Installation de l'antenne WiFi ASUS Q-Antenna Installer l'antenne WiFi ASUS (Q-Antenna) Connectez l'antenne WiFi ASUS Q-Antenna incluse sur les ports dédiés situés à l'arrière du châssis de votre ordinateur. • Assurez-vous de bien maintenir le connecteur lorsque vous retirez l'antenne des ports Wi-Fi et n'essayez pas de retirer le connecteur d'antenne des ports Wi-Fi en tirant sur le câble du...
- Page 29 Pour plus de détails sur le BIOS et les configurations RAID, consultez la section "Manuel et Documentation" de l'onglet "Support" de la page d'information du produit, ou visitez https://www. asus.com/support. Présentation du BIOS UEFI Le BIOS (Basic Input and Output System) stocke divers paramètres matériels du système tels que la configuration des périphériques de stockage, les paramètres d'overclocking, les paramètres...
- Page 30 ASUS EZ Flash 3 ASUS EZ Flash 3 vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows®. Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche <F5>.
- Page 31 ASUS CrashFree BIOS 3 ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu'il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant un périphérique de stockage USB contenant le fichier BIOS à jour.
- Page 32 Configuration de volumes RAID La carte mère prend en charge les configurations RAID SATA. Définitions RAID RAID 0 (Data striping) optimise deux disques durs identiques pour lire et écrire les données en parallèle. Deux disques durs accomplissent la même tâche comme un seul disque mais à un taux de transfert de données soutenu, le double de celui d'un disque dur unique, améliorant ainsi de manière significative l'accès aux données et au stockage.
- Page 33 Annexes Annexes Mentions générales Informations de conformité FCC Partie responsable : Asus Computer International Adresse : 48720 Kato Rd., Fremont, CA 94538, USA Numéro de fax / (510)739-3777 / (510)608-4555 téléphone : Cet appareil est conforme à l'alinéa 15 des règles établies par la FCC. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences nuisibles, et (2)
- Page 34 ASUS développe une conception écologique pour tous ses produits et s'assure que des standards élevés en terme de protection de l'environnement sont respectés tout au long du processus de fabrication. De plus, ASUS met à votre disposition des informations sur les différentes normes de respect de l'environnement.
- Page 35 Avis concernant le modèle avec Wi-Fi Déclaration de conformité d'Innovation, Sciences et Développement économique du Canada (ISDE) Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique du Canada applicables aux appareils radio exempts de licence. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité...
- Page 36 2014/53/EU. La déclaration de conformité de l’UE peut être téléchargée à partir du site internet suivant : https://www.asus.com/support/. Dans la plage de fréquence 5150-5350 MHz, le Wi-Fi est restreint à une utilisation en intérieur dans les pays listés dans le tableau ci-dessous:...
- Page 37 • ASUS fournit une garantie commerciale en tant que garantie volontaire du fabricant. • ASUS se réserve le droit d'interpréter et de clarifier les informations relatives à la garantie commerciale ASUS. • Cette garantie commerciale ASUS est fournie indépendamment et parallèlement à...
- Page 38 Adresse : 1st Floor, Sackville House, 143-149 Fenchurch Street, London, EC3M 6BL, Angleterre, Royaume-Uni Service et assistance Visitez notre site multilingue d'assistance en ligne sur https://www.asus.com/fr/support. Enregistrer le produit Connectez-vous et enregistrez votre appareil pour obtenir un meilleur support technique.
