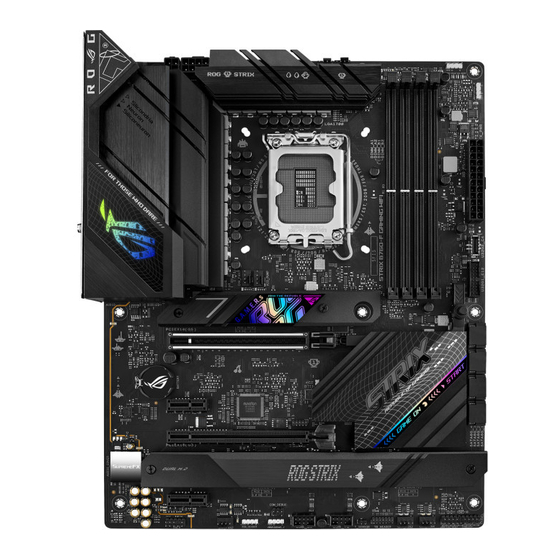

ROG STRIX B760-F
GAMING WIFI

Publicité

loading

Manuels Connexes pour Asus ROG STRIX B760-F GAMING WIFI

Sommaire des Matières pour Asus ROG STRIX B760-F GAMING WIFI

  • Page 1 ROG STRIX B760-F GAMING WIFI...
  • Page 2 La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé...
  • Page 3 Table des matières Consignes de sécurité ........................iv À propos de ce manuel ........................v Résumé des caractéristiques de la ROG STRIX B760-F GAMING WIFI ........vi Contenu de la boîte ......................... xi Chapitre 1 : Introduction au produit Avant de commencer ....................1-1 Schéma de la carte mère ....................1-2...
  • Page 4 Consignes de sécurité Sécurité électrique • Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système. • Lors de l'ajout ou du retrait de composants, vérifiez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles.
  • Page 5 Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et des logiciels. Site Web ASUS Le site Web d'ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents. Documentation optionnelle Le contenu livré...
  • Page 6 Prise en charge des technologies Intel® Turbo Boost Technology 2.0 et Intel Turbo Boost Max 3.0** Processeur * Rendez-vous sur le site www.asus.com pour consulter la liste des processeurs compatibles avec cette carte mère. ** La prise en charge de la technologie Intel Turbo Max 3.0 varie en fonction du modèle...
  • Page 7 Résumé des caractéristiques de la ROG STRIX B760-F GAMING WIFI 1 x Contrôleur Ethernet Intel 2.5Gb ® Réseau ASUS LANGuard WiFi 6E WiFi 6E 2x2 (802.11 a/b/g/n/ac/ax) Prise en charge des bandes de fréquence 2,4/5/6 GHz* Sans fil et Bluetooth Bluetooth v5.3** * La réglementation WiFi 6E 6GHz peut varier d'un pays à...
  • Page 8 - Bouton Q-Release pour slot PCIe - Q-DIMM - Q-LED (CPU [rouge], DRAM [jaune], VGA [blanc], Boot Device [jaune vert]) - Q-Slot Solution de dissipation thermique ASUS - Dissipateur thermique M.2 Fonctionnalités spéciales - Dissipateur thermique VRM ASUS EZ DIY - Bouton BIOS Flashback™...
  • Page 9 Norton 360 for Gamers WinRAR BIOS UEFI ASUS EZ DIY - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS (EZ Mode) MemTest86 BIOS Mémoire Flash de 256 Mo, BIOS UEFI AMI Gérabilité réseau WoL par PME Système d'exploitation...
  • Page 10 MyASUS offre une variété de fonctions de support telles que le dépannage, l'optimisation de la performance des produits, l'intégration des logiciels ASUS et la création d'un lecteur de récupération. Scannez le code QR pour consulter le guide d'installation et la FAQ.
  • Page 11 Contenu de la boîte Vérifiez la présence des éléments suivants dans l'emballage de votre carte mère. Carte mère 1 x Carte mère ROG STRIX B760-F GAMING WIFI Câbles 2 x Câbles SATA 6 Gb/s Kit de refroidissement 1 x Pad thermique pour module M.2 supplémentaire...
  • Page 13 Les définitions des broches dans ce chapitre sont fournies à titre indicatif uniquement. Les noms de broche dépendent de l'emplacement du connecteur/cavalier. • Pour plus d'informations sur l'installation de votre carte mère, veuillez scanner le code QR ci-dessous : ROG STRIX B760-F GAMING WIFI...
  • Page 14 Schéma de la carte mère 24.4cm(9.6in) ADD GEN2_2 CPU_FAN CPU_OPT ATX_12V_2 ATX_12V_1 HDMI_DP DIGI+ U32G1_E3456 U32G2X2_C1 LAN_U32G2_3 CLR_CMOS U32G1_E78 LGA1700 BIOS_FLBK FLBK_LED1 M.2(WIFI) AUDIO 2242 2260 2280 M.2_1(SOCKET3) PCIE SATA 4.0 X4 PCIEX16(G5) Ethernet Intel ® BATTERY B760 PCIEX1(G3)_1 Super 256Mb BIOS PCIEX16(G3)
  • Page 15 1-15 13. Connecteur pour port audio en façade 1-16 14. Connecteur panneau système 1-16 15. Connecteur pour capteur thermique 1-17 16. Connecteur Thunderbolt™ (USB4®) 1-18 17. LED BIOS Flashback™ 1-19 18. Témoins lumineux Q-LED 1-19 ROG STRIX B760-F GAMING WIFI...
  • Page 16 PnP, sur l'interface de connexion, sur les broches ou sur les composants de la carte mère. ASUS prendra en charge les frais de réparation si le dommage a été causé par le transport/transit du produit.
  • Page 17 Un module mémoire DDR5 s'encoche différemment d'un module DDR4 / DDR3 / DDR2 / DDR. NE PAS installer de module de mémoire DDR4, DDR3, DDR2 ou DDR sur les slots DIMM destinés aux modules DDR5. Configurations mémoire recommandées DIMM_A1 DIMM_A2 DIMM_A2 DIMM_A2 DIMM_B1 DIMM_B2 DIMM_B2 ROG STRIX B760-F GAMING WIFI...
  • Page 18 Consultez votre revendeur pour plus d'informations. • Visitez le site Web d'ASUS pour la dernière liste des fabricants de modules de mémoire compatibles avec cette carte mère. Chapitre 1 : Introduction au produit...
  • Page 19 PCIe 3.0 x1_1 PCIe 3.0 x16 PCIe 3.0 x1_2 Connectez les ventilateurs du châssis aux connecteurs pour ventilateurs du châssis de la carte mère lors de l'utilisation de multiples cartes graphiques pour une meilleure ventilation. ROG STRIX B760-F GAMING WIFI...
  • Page 20 Connecteurs des ventilateurs et de la pompe Les connecteurs pour ventilateurs et pompes vous permettent d'installer des ventilateurs et pompes afin de refroidir le système. CPU_FAN CPU_OPT FAN PWM CHA_FAN1 FAN IN AIO_PUMP FAN PWR CHA_FAN2 CHA_FAN3 CHA_FAN4 • N'oubliez pas de connecter les câbles de ventilateur aux connecteurs de la carte mère. Une circulation de l'air insuffisante peut endommager les composants de la carte mère.
  • Page 21 Le système pourrait devenir instable, voire ne plus démarrer du tout, si l'alimentation est inadéquate. • Si vous souhaitez utiliser deux ou plusieurs cartes graphiques PCI Express x16, utilisez un bloc d'alimentation pouvant fournir 1000 W ou plus pour garantir la stabilité du système. ROG STRIX B760-F GAMING WIFI...
  • Page 22 Slots M.2 Les slots M.2 vous permettent d'installer des périphériques M.2, tels que des SSD M.2. M.2_1(SOCKET3) M.2_3(SOCKET3) M.2_2(SOCKET3) Processeurs Intel® de 13e et 12e génération : • Slot M.2_1 pour lecteurs M Key 2242/2260/2280 (Mode PCIe 4.0 x4) Chipset Intel® B760 : •...
  • Page 23 Intel® Rapid Storage et du chipset Intel® B760 embarqué. Avant de créer un volume RAID, consultez le Guide de configuration RAID. Vous pouvez télécharger le Guide de configuration RAID sur le site Web d'ASUS. ROG STRIX B760-F GAMING WIFI...
  • Page 24 Connecteur pour port USB 3.2 Gen 2 en façade Ce connecteur est dédié à la connexion de ports USB 3.2 Gen 2 supplémentaires. Le connecteur USB 3.2 Gen 2 fournit des vitesses de transfert jusqu'à 10 Gb/s. U32G2_C4 VBUS TX2+ TX2- VBUS RX1-...
  • Page 25 USB 2.0 fournissent des vitesses de transfert jusqu'à 480 Mb/s. USB_56 PIN 1 USB_78 PIN 1 Ne connectez pas de câble 1394 aux ports USB. Cela pourrait endommager la carte mère ! Le module USB 2.0 est vendu séparément. ROG STRIX B760-F GAMING WIFI 1-13...
  • Page 26 Connecteurs Gen 2 adressables Ce connecteur est dédié aux bandes LED RGB WS2812B individuellement adressables ou aux bandes LED WS2812B. ADD_GEN 2_1 ADD_GEN 2_2 PIN 1 ADD_GEN 2_3 Le connecteur adressable prend en charge les bandes LED RGB adressables WS2812B (5V/ Données/Terre), avec une puissance maximale de 5V/3A (15W) et un maximum de 500 LED combinées.
  • Page 27 RGB sont connectés dans le bon sens, et que le connecteur 12V est aligné avec l'en-tête 12V de la carte mère. • La bande LED s'allume uniquement lorsque le système est en cours de fonctionnement. • La bande LED est vendue séparément. ROG STRIX B760-F GAMING WIFI 1-15...
  • Page 28 Connecteur pour port audio en façade Ce connecteur est dédié au module E/S audio disponible en façade de certains boîtiers d'ordinateurs et prend en charge la norme HD Audio. Branchez le câble du module E/S audio en façade à ce connecteur. AAFP PIN 1 HD-audio-compliant...
  • Page 29 Connectez le capteur thermique et placez le sur le périphérique ou le composant de la carte mère pour détecter sa température. T_SENSOR PIN 1 Le capteur thermique est vendu séparément. ROG STRIX B760-F GAMING WIFI 1-17...
  • Page 30 Connecteur Thunderbolt™ (USB4®) Ce connecteur est réservé à une carte E/S Thunderbolt™ compatible avec la technologie Intel® Thunderbolt™, permettant de connecter des périphériques Thunderbolt™ dans une configuration en guirlande (Daisy-chain). TB_HEADER PIN 1 • La carte et les câbles Thunderbolt™ sont vendus séparément. •...
  • Page 31 Les témoins Q-LED vous donnent la cause la plus probable d'un code erreur comme point de départ pour le dépannage. La cause réelle peut varier en fonction du cas. ROG STRIX B760-F GAMING WIFI 1-19...
  • Page 32 Chapitre 1 : Introduction au produit 1-20...
  • Page 33 LGA1155, LGA1156, LGA1151 ou LGA1200 sur un socket LGA1700. • ASUS ne couvrira pas les dommages résultant d'une installation/retrait incorrects du processeur, d'une orientation/placement incorrects du processeur ou d'autres dommages résultant d'une négligence de la part de l'utilisateur.
  • Page 34 Assurez-vous de retirer le protecteur du levier du socket du processeur situé sur le loquet à levier avant de verrouiller le loquet sous la plaque de maintien. Le non-respect de cette précaution peut endommager votre système lors de l'installation du système de refroidissement. Chapitre 2 : Procédures d'installation de base...
  • Page 35 Assurez-vous de retirer le protecteur du levier du socket du processeur situé sur le loquet à levier avant d'installer le système de refroidissement. Le non-respect de cette précaution peut endommager votre système. Pour installer le ventilateur du processeur ROG STRIX B760-F GAMING WIFI...
  • Page 36 Des orifices supplémentaires pour les systèmes de refroidissement compatibles LGA1200 sont également disponibles sur les cartes mères ASUS de la série Intel® 700, cependant, nous vous conseillons vivement de consulter le fournisseur ou le fabricant de votre système de refroidissement sur la compatibilité.
  • Page 37 • Des orifices supplémentaires pour les systèmes de refroidissement compatibles LGA1200 sont également disponibles sur les cartes mères ASUS de la série Intel® 700, cependant, nous vous conseillons vivement de consulter le fournisseur ou le fabricant de votre système de refroidissement sur la compatibilité.
  • Page 38 2.1.3 Installer un module de mémoire Retirer un module de mémoire Chapitre 2 : Procédures d'installation de base...
  • Page 39 Utilisez un tournevis Phillips pour installer ou retirer les vis ou supports à vis mentionnés dans cette section. • La carte M.2 est vendue séparément. Desserrez les vis des dissipateurs thermiques M.2. Soulevez et retirez les dissipateurs thermiques. ROG STRIX B760-F GAMING WIFI...
  • Page 40 Installez votre module M.2 dans le slot M.2. Les étapes d'installation peuvent différer selon la longueur du module M.2, référez-vous aux procédures d'installation adaptées aux différents types de lecteurs M.2 : • Pour installer un module M.2 dans le slot M.2_2 Pour les longueurs 2280 et 22110 (optionnel) Retirez le loquet amovible M.2 Q-Latch préinstallé...
  • Page 41 Faites pivoter et ajustez le loquet M.2 Q-Latch afin que sa poignée pointe dans la direction opposée au slot M.2. Installez votre module M.2 dans le slot M.2. Faites pivoter loquet M.2 Q-Latch dans le sens horaire pour maintenir le module M.2 en place. ROG STRIX B760-F GAMING WIFI...
  • Page 42 • Pour installer un module M.2 dans les slots M.2_1 et M.2_3 Pour la longueur 2280 (optionnel) Installez la protection en caoutchouc pour module M.2 fournie lorsque vous installez un périphérique de stockage M.2 simple face. N'installez pas la protection en caoutchouc pour module M.2 fournie sur un périphérique de stockage M.2 double-face.
  • Page 43 Faites pivoter et ajustez le loquet M.2 Q-Latch afin que sa poignée pointe dans la direction opposée au slot M.2. Installez votre module M.2 dans le slot M.2. Faites pivoter loquet M.2 Q-Latch dans le sens horaire pour maintenir le module M.2 en place. ROG STRIX B760-F GAMING WIFI 2-11...
  • Page 44 Retirez le film plastique des pads thermiques situés sous le dissipateur thermique. Si le pad thermique du dissipateur M.2 est endommagé et doit être remplacé, nous vous recommandons de le remplacer par un pad thermique d'une épaisseur de 1,25 mm. Replacez le dissipateur thermique.
  • Page 45 Placez neuf (9) vis dans les pas de vis (marqués d'un cercle rouge sur l'illustration ci-dessous) pour sécuriser la carte mère au châssis. Ne vissez pas trop fort ! Vous risqueriez d'endommager la carte mère. ROG STRIX B760-F GAMING WIFI 2-13...
  • Page 46 2.1.6 Connexion d'alimentation ATX Assurez-vous de connecter la prise 8 broches, ou de connecter les prises 4 et 8 broches simultanément. Chapitre 2 : Procédures d'installation de base 2-14...
  • Page 47 2.1.7 Connexion de périphériques SATA ROG STRIX B760-F GAMING WIFI 2-15...
  • Page 48 2.1.8 Connecteur E/S avant Pour installer un connecteur USB 3.2 Installation du connecteur pour façade Gen 2 Type-C® de châssis d'ordinateur USB 3.2 Gen 2 Type-C® Ce connecteur ne peut être installé que dans un seul sens. Insérez le connecteur jusqu'à...
  • Page 49 2.1.9 Installer une carte d'extension Pour installer une carte PCIe x16 Pour installer une carte PCIe x1 ROG STRIX B760-F GAMING WIFI 2-17...
  • Page 50 Pour installer une carte Thunderbolt™ Connecteur d'alimentation PCIe à 6 broches Le port USB Type-C® permet de connecter des périphériques Thunderbolt Le port d'entrée MiniDP permet la connexion à un port de sortie DisplayPort de la carte mère ou d'une carte graphique Connecteur USB 2.0 Connecteur Thunderbolt™...
  • Page 51 Pour libérer une carte d'extension à l'aide du bouton Q-Release : Soulevez légèrement la carte d'extension d'une main et appuyez sur le bouton Q-Release avec l'autre main. Cela devrait libérer la carte d'extension et vous permettre de la retirer facilement. ROG STRIX B760-F GAMING WIFI 2-19...
  • Page 52 2.1.10 Installer l'antenne WiFi Installer l'antenne WiFi amovible ASUS Connectez l'antenne WiFi amovible ASUS incluse sur les ports dédiés situés à l'arrière du châssis de votre ordinateur. • Assurez-vous que l'antenne WiFi amovible ASUS est bien installée sur les ports WiFi.
  • Page 53 Il est recommandé de copier le fichier du BIOS sur un périphérique de stockage USB 2.0 pour garantir une meilleure stabilité et compatibilité. Visitez le site https://www.asus.com/fr/support/ et téléchargez la dernière version du BIOS. Renommez le fichier en SB760F.CAP ou lancez l'application BIOSRenamer.exe pour renommer automatiquement le fichier, puis copiez-le sur votre périphérique de stockage USB.
  • Page 54 Pour plus d'informations sur l'utilisation de la fonction BIOS FlashBack™, consultez https://www.asus.com/fr/support/ ou scannez le code QR ci-dessous. Bouton Clear CMOS Le bouton Clear CMOS situé sur le panneau d'E/S permet de réinitialiser l'Horloge à temps réel (RTC) dans le CMOS, qui contient la date, l'heure, les mots de passe et les paramètres du système.
  • Page 55 État Description Éteint Pas de lien Éteint Pas de lien Vert Lien établi Connexion 100 Mb/s / Éteint Port réseau 10 Mb/s Clignotant Activité de données Vert Connexion 2,5 Gb/s Orange Connexion 1 Gb/s ROG STRIX B760-F GAMING WIFI 2-23...
  • Page 56 ** Configurations audio 2, 4, 5.1 et 7.1 canaux Port 2 canaux 4 canaux 5.1 canaux 7.1 canaux Bleu clair Sortie haut-parleurs (Panneau arrière) latéraux Vert (Panneau Sortie haut-parleurs Sortie haut-parleurs Sortie haut-parleurs Sortie haut-parleurs arrière) avants avants avants avants Rose (Panneau arrière) Noir (Panneau...
  • Page 57 2.4.2 Connexions audio Connecteurs audio Connexion à un casque ou un microphone Connexion à des haut-parleurs stéréo Connecter un système de haut-parleurs à 2 canaux ROG STRIX B760-F GAMING WIFI 2-25...
  • Page 58 Connecter un système de haut-parleurs à 4 canaux Connexion à un système de haut-parleurs 5.1 Connexion à un système de haut-parleurs 7.1 Chapitre 2 : Procédures d'installation de base 2-26...
  • Page 59 BIOS. Appuyer sur le bouton pendant plus de 4 secondes passe le système en mode arrêt logiciel quel que soit le réglage du BIOS. ROG STRIX B760-F GAMING WIFI 2-27...
  • Page 60 Chapitre 2 : Procédures d'installation de base 2-28...
  • Page 61 Pour plus d'informations sur la configuration du BIOS, consultez la page www.asus.com/fr/support. Présentation du BIOS Le tout nouveau BIOS UEFI (Extensible Firmware Interface) d'ASUS est conforme à l'architecture UEFI et offre une interface conviviale allant au-delà de la simple saisie traditionnelle au clavier grâce à...
  • Page 62 Programme de configuration du BIOS Utilisez le programme de configuration du BIOS pour mettre à jour ou modifier les options de configuration du BIOS. L'écran du BIOS comprend les touches de navigation et une aide rapide pour vous guider lors de l'utilisation du programme de configuration du BIOS. Accéder au BIOS au démarrage du système Pour accéder au BIOS au démarrage du système, appuyez sur <Suppr.>...
  • Page 63 ASUS EZ Flash 3 ASUS EZ Flash 3 vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows®. Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche <F5>.
  • Page 64 ASUS CrashFree BIOS 3 ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu'il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant un périphérique de stockage USB contenant le fichier BIOS à jour.
  • Page 65 Pour plus d'informations sur la configuration des volumes RAID, veuillez consulter le Guide de configuration RAID disponible sur https://www.asus.com/fr/support, ou scanner ce code QR. Définitions RAID RAID 0 (Data striping) optimise deux disques durs identiques pour lire et écrire les données en parallèle.
  • Page 66 Chapitre 3 : Le BIOS...
  • Page 67 Annexes Annexes Notices Informations de conformité FCC Partie responsable : Asus Computer International Adresse : 48720 Kato Rd., Fremont, CA 94538, USA Numéro de fax / (510)739-3777 / (510)608-4555 téléphone : Cet appareil est conforme à l'alinéa 15 des règles établies par la FCC. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences nuisibles, et (2)
  • Page 68 Compliance Statement of Innovation, Science and Economic Development Canada (ISED) This device complies with Innovation, Science and Economic Development Canada licence exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.
  • Page 69 Tenez cet appareil à distance du ventre des femmes enceintes et du bas-ventre des adolescents. ROG STRIX B760-F GAMING WIFI...
  • Page 70 ASUS développe une conception écologique pour tous ses produits et s'assure que des standards élevés en terme de protection de l'environnement sont respectés tout au long du processus de fabrication. De plus, ASUS met à votre disposition des informations sur les différentes normes de respect de l'environnement.
  • Page 71 Informations sur le tri et le recyclage en France À DÉPOSER À DÉPOSER Cet appareil EN MAGASIN EN DÉCHÈTERIE et ses accessoires se recyclent Points de collecte sur www.quefairedemesdechets.fr Privilégiez la répara�on ou le don de votre appareil ! ROG STRIX B760-F GAMING WIFI...
  • Page 72 2014/53/ EU. La déclaration de conformité de l’UE peut être téléchargée à partir du site internet suivant : https://www.asus.com/support/. Dans la plage de fréquence 5150-5350 MHz, le Wi-Fi est restreint à une utilisation en intérieur dans les pays listés dans le tableau ci-dessous:...
  • Page 73 • ASUS fournit une garantie commerciale en tant que garantie volontaire du fabricant. • ASUS se réserve le droit d'interpréter et de clarifier les informations relatives à la garantie commerciale ASUS. • Cette garantie commerciale ASUS est fournie indépendamment et parallèlement à...
  • Page 74 ASUS COMPUTER GmbH (Allemagne et Autriche) Adresse : Harkortstrasse 21-23, 40880 Ratingen, Allemagne ASUSTeK (UK) LIMITED Adresse : 1st Floor, Sackville House, 143-149 Fenchurch Street, London, EC3M 6BL, Angleterre, Royaume-Uni Service et assistance Visitez notre site multilingue d'assistance en ligne sur https://www.asus.com/fr/support. Annexes...
