SAMES KREMLIN 34 A2 Notice Originale

Masquer les pouces

page de 50

/ 50
Signets

Les langues disponibles

Liens rapides

Télécharger ce manuel

IMPORTANT : Lire attentivement tous les documents avant le stockage, l'installation ou la mise en

service du matériel concerné (à usage strictement professionnel).

PHOTOS ET ILLUSTRATIONS NON CONTRACTUELLES. MATERIELS SUJETS A MODIFICATION(S) SANS PREAVIS.

DOCUMENTATION

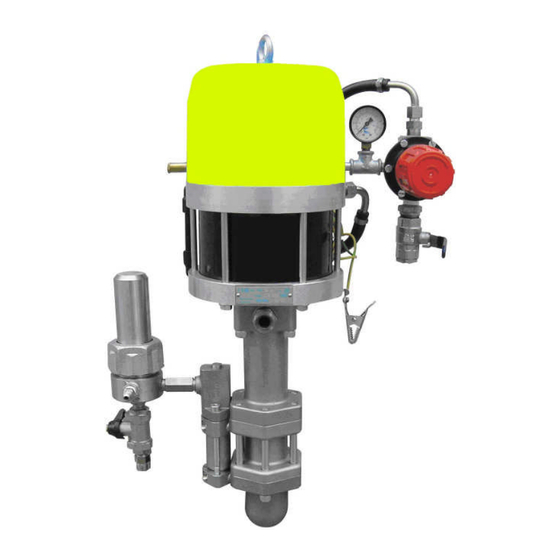

POMPE 34 A2

Notice : 582.018.110-FR - 1705

Date : 18/05/17

Annule : 27/05/16

Modif. : 578.026.130, 573.004.050 & 573.087.040

NOTICE ORIGINALE

SAMES KREMLIN SAS

13, chemin de Malacher

38 240 - MEYLAN - France



: 33 (0)4 76 41 60 60

www.sames-kremlin.com

Sommaire des Matières pour SAMES KREMLIN 34 A2

Page 1 DOCUMENTATION POMPE 34 A2 Notice : 582.018.110-FR - 1705 Date : 18/05/17 Annule : 27/05/16 Modif. : 578.026.130, 573.004.050 & 573.087.040 NOTICE ORIGINALE IMPORTANT : Lire attentivement tous les documents avant le stockage, l'installation ou la mise en service du matériel concerné (à usage strictement professionnel).
Page 2 KREMLIN, nonché le normative nazionali e/o locali, reparação do equipamento de acordo com as  SAMES KREMLIN y a la normativa nacional y/o local, accertarvi utilizzatori dell'apparecchio preconizações de SAMES KREMLIN, bem como com ...
Page 3 EU-MEGFELELŐSÉGI NYILATKOZAT DECLARAŢIA DE CONFORMITATE UE Le fabricant / The manufacturer / Der Hersteller SAMES KREMLIN SAS / El fabricante / Il produttore / O fabricante 13, chemin de Malacher / De fabrikant / Tillverkare / Valmistaja / Producent / Výrobce 38 240 - MEYLAN - FRANCE / Proizvajalec / Výrobca / Gyártó...
Page 4 Meylan, den / Meylan, Ranska, / Sporządzono w Meylan, dnia / Meylan, dnia / V Meylanu, / V Meylan dňa / Kelt Meylanban, / Întocmită la Meylan, pe data de 01/02/2017 - 02/01/2017 SAMES KREMLIN - 3 - N° : 578.026.130-1702...
Page 5 CONSIGNES DE SECURITE ET D'INSTALLATION NOTICE ORIGINALE Lire attentivement tous les documents avant le stockage, l'installation ou la IMPORTANT : mise en service du matériel concerné (à usage strictement professionnel). PHOTOS ET ILLUSTRATIONS NON CONTRACTUELLES. MATERIELS SUJETS A MODIFICATION(S) SANS PREAVIS. KREMLIN - REXSON 150, avenue de Stalingrad 93 245 - STAINS CEDEX –...
Page 6 1. SECURITE CONSIGNES DE SECURITE GENERALES ATTENTION : Cet équipement peut être dangereux s'il n'est pas utilisé conformément aux règles précisées dans ce manuel. Lire attentivement toutes les préconisations qui suivent, avant la mise en service de votre matériel. Le personnel utilisant cet équipement doit avoir été formé à l'utilisation de ce matériel. (Pour acquérir une formation indispensable, consulter le centre de formation agrée "KREMLIN REXSON UNIVERSITY"...
Page 7 DANGERS INCENDIE - EXPLOSION - ARC ELECTRIQUE - ELECTRICITE STATIQUE Une mise à la terre incorrecte, une ventilation insuffisante, des flammes ou étincelles sont susceptibles de provoquer explosion ou incendie pouvant entraîner des blessures graves. Pour parer à ces risques, notamment lors de l’utilisation des pompes, Il convient impérativement : ...
Page 8 PRECONISATION MATERIELS Des protecteurs (capot moteur, protecteur d'accouplement, carters,…) sont mis en place pour une utilisation sûre du matériel. Le fabricant ne peut être tenu pour responsable en cas de dommages corporels ainsi que des pannes et / ou endommagement du matériel résultant de la destruction, de l'occultation ou du retrait total ou partiel des protecteurs.
Page 9 2. MANUTENTION  Vérifier le poids et l'encombrement du matériel (  voir le paragraphe " Caractéristiques" du manuel d'utilisation) Si le poids ou l'encombrement est important, le matériel doit être manutentionné avec des moyens appropriés. Le déplacement doit se faire par un personnel spécialisé, dans un endroit horizontal bien dégagé, afin d’éviter tous risques de basculement et d’écrasement de tiers personnes.
Page 10  Ne pas stocker plus de produits inflammables que nécessaire à l’intérieur de la zone de travail.  Ces produits doivent être conservés dans des récipients homologués et mis à la terre.  N’utiliser que des seaux métalliques mis à le terre pour l’emploi des solvants de rinçage.
Page 11 POMPE FLOWMAX 34 A2 Démontage / Remontage NOTICE ORIGINALE Lire attentivement tous les documents avant le stockage, l'installation ou la IMPORTANT : mise en service du matériel concerné (à usage strictement professionnel). PHOTOS ET ILLUSTRATIONS NON CONTRACTUELLES. MATERIELS SUJETS A MODIFICATION(S) SANS PREAVIS.
Page 12 ATTENTION : Avant toute intervention sur la pompe, couper l'alimentation en air comprimé et décomprimer les circuits. La pompe est soumise à la directive ATEX et ne doit en aucun cas être modifiée. Le non-respect de cette préconisation ne saurait engager notre responsabilité. Des protecteurs (capot moteur, protecteur d'accouplement, carters,…) sont mis en place pour une utilisation sûre du matériel.
Page 13  SOUFFLET (2) Si du produit apparaît sous le fond inférieur du moteur, au niveau des témoins de fuite, il faut procéder à l'échange du soufflet. Procéder comme précédemment lorsqu'on démonte le clapet de remplissage. Démonter le corps d'aspiration (1) à l'aide des 4 vis de fixation (6) qui la fixe sur le fond moteur.
Page 14  CLAPET DE REMPLISSAGE (5) Démontage du piston (11) : voir § " PISTON ". Dévisser la tige (12) de la tige du moteur. En cas d'usure, remplacer le clapet (5) et le joint (4).  Attention ! au remontage, coller la tige (12) dans la tige du moteur à la loctite frein filet faible. ...
Page 15  INSTRUCTIONS DE MONTAGE Ind. 25 Repère Instruction Désignation Référence Tube de graisse "TECHNILUB" (10 ml) Graisse PTFE 560.440.101 Colle Anaerobie Tube Loctite 577 (250 ml) 554.180.015 Etanche Colle Anaérobie frein filet Loctite 222 (50 ml) 554.180.010 faible couple de serrage : 40 Nm KREMLIN REXSON - 4 - N°...
Page 16 Ind. / Pos. 5  8, Ind. / Pos. 8  5 Ersatzteilliste Annule/Cancels/ Piezas de repuesto Ersetzt/Anula : 19/09/13 POMPE FLOWMAX  AIRLESS / FLOWMAX  AIRLESS PUMP 34 A2 FLOWMAX  AIRLESS  PUMPE / BOMBA FLOWMAX  AIRLESS ...
Page 17 KREMLIN REXSON Doc. / Dok. 573.300.050...
Page 18 Description Bezeichnung Denominación Qté Pompe nue 34 A2 Bare pump, model 34 A2 Pumpe 34 A2, nackt Bomba sola, tipo 34 A2 - 144 920 400  Moteur  Air motor (refer to Doc.  Luftmotor (siehe Dok.  Motor (consultar Doc.
Page 19 OPTIONS - ON REQUEST - OPTIONEN - OPCIONES Désignation Description Bezeichnung Denominación Qté 3 149 596 160 Canne d’aspiration Ø 25 Suction rod Ø 25 Saugschlauch Ø 25 Caña de aspiración Ø 25 pour fût 200L (Lg. 1m) for drum 200L für 200 L Fässer para bidón de 200L (Length : 1m)
Page 20 Doc. 573.004.050 Modif. / Änderung : Pièces de rechange # 044 630 400  NC Spare parts list Date/Datum/Fecha : 11/05/17 (ind. 36a / Pos. 36a) Ersatzteilliste + # 144 630 720 Annule/Cancels/ Piezas de repuesto (ind. 36b / Pos. 36b) Ersetzt/Anula : 22/10/13 MOTEUR A AIR, modèle 2000-2 AIR MOTOR, model 2000-2...
Page 21 144 630 720 Bloc inverseur droit avec Right reversing-block Rechter Umsteuerblock Bloque inversor derecho deux roulements (voir with two bearings mit zwei Lagerbuchsen con dos rodamientos Doc. 573.087.040) (refer to Doc. (siehe Dok. 573.087.040) (consultar Doc. 573.087.040) 573.087.040) SAMES KREMLIN Doc. / Dok. 573.004.050...
Page 22 Hinweiss : Bei Artikel - Nummern, die mit einer 5 beginnen, muss die länge angegeben werden. Nota : Cuando encarga Vd. una pieza de repuesto que empieza por un 5, precise Vd. la longitud necesaria. SAMES KREMLIN Doc. / Dok. 573.004.050...
Page 23 Doc. 573.087.040 Modif. / Änderung : Pièces de rechange Mise à jour / Update / Aktualisierung Spare parts list Date/Datum/Fecha : 11/05/17 / Actualización Ersatzteilliste + 144.630.720 Annule/Cancels/ Piezas de repuesto Ersetzt/Anula : 03/06/14 BLOC INVERSEUR REVERSING-BLOCK UMSTEUERBLOCK BLOQUE INVERSOR NC / NS BLOC INVERSEUR DROIT RIGHT REVERSING-BLOCK...
Page 24 12(x3), 14, 15) * 144 630 425 Pochette de Servicing kit - bases Servicekit - Ventil Bolsa de maintenance glaces (ind. 7, 8) (Pos. 7, 8) mantenimiento (ind. 7, 8) - espejos (índ. 7, 8) SAMES KREMLIN Doc. / Dok. : 573.087.040...
Page 25 Hinweis: Die Pos. 2 (Führungsbuchse des Umsteuerblocks) nur am Umsteuerblock mit R Markierung montieren. Nota : Montar el índ. 2 (anillo guía del bloque inversor) sólo si su bloque inversor tiene un R. SAMES KREMLIN Doc. / Dok. : 573.087.040...
Page 26 Doc. 573.301.050 Modif. /Änderung : Mise à jour / Pièces de rechange Update / Aktualisierung / Spare parts list Date/Datum/Fecha : 09/06/11 Actualización Ersatzteilliste Annule/Cancels/ Piezas de repuesto Ersetzt/Anula : 06/06/07 HYDRAULIQUE inox / FLUID SECTION, stainless steel HYDRAULIKTEIL, Edelstahl / HIDRÁULICA, inox 144.910.700...
Page 27 Désignation Description Bezeichnung Denominación Qté * 1 044.910.701 Corps d'aspiration Suction body Saugkammer Cuerpo de aspiración * 2 144.890.208 Soufflet (polyéthylène) Bellows (Polyethylene) Faltenbalg (Polyäthylen) Fuelle (polietileno) 3 044.910.011 Jupe Skirt Klemmstück Faldón 4 129.209.902 Joint PTFE (les 5) Seal, PTFE (pack of 5) Dichtung PTFE (5 St.) Junta PTFE (bolsa de 5) 5 044.910.010 Clapet de remplissage...
Page 28 Ind. 25 * 144.910.798 Pochette de joints pour Package of seals for Dichtungssatz für Bolsa de juntas para clapets valves Ventile válvulas (Ind. 29x4, 32x2, 35) (Ind. 29x4, 32x2, 35) (Pos. 29x4, 32x2, 35) (Ind. 29x4, 32x2, 35) * 144.910.799 Pochette de joints pour Package of seals for A2 Dichtungssatz für A2- Bolsa de juntas para...
Page 29 Doc. 573.403.050 Modif. /Änderung : Mise à jour / Pièces de rechange Update / Aktualisierung / Spare parts list Date/Datum/Fecha : 09/06//11 Actualización Ersatzteilliste Annule/Cancels/ Piezas de repuesto Ersetzt/Anula : 11/08/08 EQUIPEMENT D'AIR / AIR SUPPLY / LUFTAUSRÜSTUNG / EQUIPO DE AIRE Avec 1 détendeur / with 1 air regulator / mit 1 Druckminderer / con 1 manorreductor , Mod.
Page 30 Désignation Description Bezeichnung Denominación Qté * 8 910.011.402 Manomètre 0 - 10 bar Gauge 0 - 10 bar / 0 - 145 Manometer, 0-10 bar Manómetro, 0-10 bar 552 436 Té F 1/4" Tee, F 1/4" T-Stück , F 1/4" Te, H 1/4"...
Page 31  Moteur / Motor, Mod. 2000-2 Equipement d'air (pour moteur 2000-2) Air supply (for air motor, model 2000-2) Luftausrüstung (für Luftmotor 2000-2) Equipo de aire (para motor, tipo 2000-2) # 144.920.200 Pièces spécifiques - Specific parts - Spezifische Teile - Partes específicas Désignation Description Bezeichnung...
Page 32 Pièces spécifiques - Specific parts - Spezifische Teile - Partes específicas Désignation Description Bezeichnung Denominación Qté 552 438 Té FFF 1/2" Tee, FFF 1/2" T-Stück , IG 1/2 " Te, HHH 1/2" 19 050.102.401 Raccord Adaptor Nippel Racor M 1/2 BSP - M 3/4 NPS M 1/2 BSP - M 3/4 NPS M 1/2 BSP - M 3/4 NPS M 1/2 BSP - M 3/4 NPS...
Page 33 Doc. 573.035.050 Modif. /Änderung : Mise à jour / Pièces de rechange Update / Aktualisierung / Spare parts list Date/Datum/Fecha : 09/06/11 Actulaización Ersatzteilliste Annule/Cancels/ Piezas de repuesto Ersetzt/Anula : 08/06/02 KIT AIR DE PULVERISATION ATOMIZING AIR KIT 151.740.200 ZERSTÄUBERLUFTSET KIT AIRE DE PULVERIZACIÓN Désignation Description...
Page 34 Le kit "Air de pulvérisation" se monte entre la vanne d'arrivée d'air et le détendeur d'alimentation moteur. Le détendeur (rep. 1) permet l'alimentation en air d'un pistolet AIRMIX  par le raccord (rep. 4). La pression d'air de pulvérisation est lue sur le manomètre (rep. 2). Ce kit se monte : - sur l'équipement d'air des pompes AIRMIX ...
Page 35 POMPE AIRLESS  ENTRETIEN PREVENTIF NOTICE ORIGINALE Lire attentivement tous les documents avant le stockage, l'installation ou la IMPORTANT : mise en service du matériel concerné (à usage strictement professionnel). PHOTOS ET ILLUSTRATIONS NON CONTRACTUELLES. MATERIELS SUJETS A MODIFICATION(S) SANS PREAVIS. KREMLIN - REXSON 150, avenue de Stalingrad 93 245 - STAINS CEDEX –...
Page 36  POMPE Conserver la pompe dans un parfait état de propreté pour assurer un bon fonctionnement. Si la pompe est de type intensive™ : - Renouveler périodiquement le lubrifiant contenu dans la cuve presse-garniture. Il est normal que ce lubrifiant se colore. - Vérifier que la cuve presse-garniture reste propre et la nettoyer régulièrement avec du solvant après avoir vidangé...
Page 37 POMPE HAUTE PRESSION POUR APPLICATION AIRMIX® ET AIRLESS® GUIDE DE DEPANNAGE NOTICE ORIGINALE Lire attentivement tous les documents avant le stockage, l'installation ou la IMPORTANT : mise en service du matériel concerné (à usage strictement professionnel). PHOTOS ET ILLUSTRATIONS NON CONTRACTUELLES. MATERIELS SUJETS A MODIFICATION(S) SANS PREAVIS. KREMLIN - REXSON 150, avenue de Stalingrad 93 245 - STAINS CEDEX –...
Page 38 DEFAUTS REMEDE La pompe ne démarre pas. Vérifier l'alimentation en air de la pompe. Problème d'amorçage : S'assurer que le pistolet est ouvert et que l'on chasse bien l'air par celui-ci.  Il sort toujours de l'air par le tuyau de Prise d'air au raccord ou à...
Page 39 POMPE HAUTE PRESSION POUR APPLICATION AIRMIX® ET AIRLESS® PRINCIPE DE FONCTIONNEMENT ET MISE EN SERVICE NOTICE ORIGINALE Lire attentivement tous les documents avant le stockage, l'installation ou la IMPORTANT : mise en service du matériel concerné (à usage strictement professionnel). PHOTOS ET ILLUSTRATIONS NON CONTRACTUELLES.
Page 40 PRINCIPE DE FONCTIONNEMENT La pompe comprend :  un moteur alternatif pneumatique (B).  une section hydraulique (C) liée mécaniquement au moteur (B). Le moteur est alimenté en air comprimé par l'intermédiaire du détendeur au volant rouge (D). La pression est lue sur le manomètre (E).
Page 41 POMPE AIRLESS  FLOWMAX  Légendes : Pompe (B + C) intensive™ ou FLOWMAX  Canne d'aspiration (suivant modèle) Filtre accumulateur (suivant modèle) Moteur Vanne de purge (suivant modèle) Hydraulique Canne de purge (suivant modèle) Détendeur "AIR MOTEUR" Tuyau produit HP Manomètre Pistolet Vanne d'arrivée d'air...
Page 42  RINCAGE EN SOLVANT Plonger la canne d'aspiration (L) et la canne de purge (O) dans le récipient contenant le solvant de rinçage approprié à la peinture. Ouvrir la vanne de purge (N). Ouvrir la vanne (H) de l'équipement d'air de la pompe pour alimenter le moteur. Nota : Si ce moteur est de type 5000 ou 8000, celui-ci a besoin d'air de pilotage pour fonctionner.
Page 43 3. ARRET EN FIN DE TRAVAIL  ARRET DE COURTE DUREE Réduire la pression du détendeur d'air (D) jusqu'à lire 0 bar sur le manomètre (E). Appuyer sur la gâchette du pistolet pour décomprimer le circuit de produit. Démonter la buse du pistolet et la faire tremper dans le solvant. ...
Page 44 POMPE FLOWMAX 34 A2 CARACTERISTIQUES TECHNIQUES NOTICE ORIGINALE Lire attentivement tous les documents avant le stockage, l'installation ou la IMPORTANT : mise en service du matériel concerné (à usage strictement professionnel). PHOTOS ET ILLUSTRATIONS NON CONTRACTUELLES. MATERIELS SUJETS A MODIFICATION(S) SANS PREAVIS.
Page 45 1. DESCRIPTION Pompe pneumatique en inox à étanchéité par soufflet  Pas de lubrification nécessaire  Joint monolèvre GT  Clapets externes  Recommandé pour : Alimenter 1 à 3 pistolets  Pulvériser des peintures solvantées ou hydrosolubles  (Viscosité : inférieure à 5000 mPa.s) 2.
Page 46  ENCOMBREMENT Rep. Rep. Rep. Rep. Rep. Rep. Ø 7x15 36,5 211,5 Ø 9 Ø 17 Ø 9 KREMLIN REXSON - 2 - N° : 578.030.120-FR-1309...
Page 47 3. INSTALLATION Les pompes de peinture sont conçues pour être installées dans une cabine de peinture.  DESCRIPTION DU MARQUAGE DE LA PLAQUE DE FIRME Marquage défini par la directive ATEX KREMLIN REXSON Raison social et adresse du fabricant STAINS FRANCE TYPE xx Modèle de la pompe II : groupe II...
Page 48 La distance de 1 mètre mentionnée dans ces schémas, n'est donnée qu'à titre indicatif et ne saurait engager la responsabilité de KREMLIN REXSON. La délimitation exacte des zones est de la responsabilité expresse de l'utilisateur, et ceci en fonction des produits utilisés, de l'environnement du matériel et des conditions d'utilisation (se reporter à...
Page 49 ASSEMBLAGE ASSEMBLY Chariot (1 bras) / Cart (1 arm) Poids chariot / Cart weight : 5 kg / 11 lbs Graisse (vaseline) / Pure vaseline KREMLIN REXSON - 1 - N° 578.064.110-1201...
Page 50 KREMLIN REXSON - 2 - N° 578.064.110-1201...
