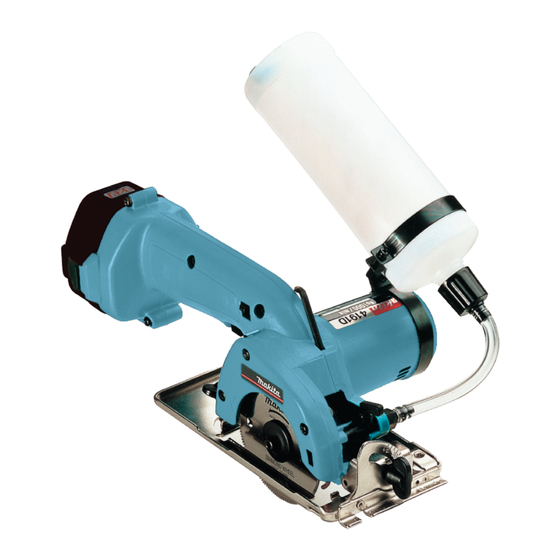

- Page 1 Scie diamant sans fil 85 mm (3-3/8”) MODÈLE 4191D 003506 M A N U E L D ’ I N S T R U C T I O N AVERTISSEMENT: Pour votre propre sécurité, prière de lire attentivement avant l’utilisation.
- Page 2 SPÉCIFICATIONS Modèle 4191D Diamètre de lame 85 mm (3-3/8”) 90° 0 - 24 mm (0 - 15/16”) Profondeur de coupe 45° 0 - 18 mm (0 - 11/16”) Vitesse à vide (T/MIN) 1,000/min. Longueur totale 316 mm (12-1/2”) Poids net 2.1 kg (4.6 lbs)
- Page 3 Sécurité électrique met de mieux réagir à une situation inatten- due. 4. Un outil alimenté par une batterie intégrée 11. Utilisez des accessoires de sécurité. Por- ou un bloc-pile séparé ne doit être tez toujours des lunettes ou une visière. rechargé...
- Page 4 18. Prenez soin de bien entretenir les outils. outil donné peuvent comporter un risque de Les outils de coupe doivent être toujours blessure lorsque utilisés sur un autre outil. bien affûtés et propres. Des outils bien Réparation entretenus, dont les arêtes sont bien tran- 21.
- Page 5 6. Tenez l’outil par ses surfaces de prise iso- L’utilisateur est capable de maîtriser un lées pendant toute opération où l’outil de RECUL s’il a pris les précautions adéquates. coupe pourrait venir en contact avec un Lorsque le disque se coince ou que vous câblage dissimulé.
- Page 6 16. Assurez-vous que le disque n’entre pas dont l’arrière n’est pas visible. Le disque pourrait rencontrer un objet dur, ce qui provo- en contact avec la pièce à travailler avant querait un RECUL. de mettre l’interrupteur sous tension. 11. N’utilisez que les disques diamant. N’utili- 17.
- Page 7 SYMBOLES USD301-1 Les symboles utilisés pour l’outil sont présentés ci-dessous. V ....... volts ....vitesse à vide ˚ ....courant alternatif ou continu .../min....tours ou alternances par minute CONSIGNES DE SÉCURITÉ IMPORTANTES POUR LA BATTERIE ENC004-1 1. Avant d’utiliser la batterie, lisez toutes les (2) Évitez de ranger la batterie dans un instructions et précautions relatives (1) au conteneur avec d’autres objets métal-...
- Page 8 2. Ne rechargez jamais une batterie complè- (50°F - 104°F). Si la batterie est chaude, tement chargée. laissez-la refroidir avant de la recharger. Une surcharge réduira la durée de service 4. Rechargez la batterie à hydrure métallique de la batterie. de nickel lorsqu’elle reste inutilisée pour 3.
- Page 9 DESCRIPTION DU ATTENTION: FONCTIONNEMENT • Assurez-vous toujours que l’outil est hors tension et que sa batterie est retirée avant d’ajuster l’outil ou de vérifier son fonctionnement. Installation ou retrait de la batterie 001327 • Mettez toujours l’outil hors tension avant d’insérer ou de retirer la batterie.
- Page 10 • Après avoir ajusté la profondeur de coupe, serrez toujours fermement la vis de serrage. Coupe en biais 003517 Desserrez la vis de serrage du secteur angulaire à l’avant de l’embase. Réglez sur l’angle désiré (de 0° à 45°) en inclinant, puis serrez fermement la vis de serrage.
- Page 11 • Lorsque vous installez le disque, veillez à serrer le boulon à fond. 1. Clé hexagonale • Ne vous servez que de la clé Makita pour installer ou 2. Verrou d’axe retirer le disque. Rangement de la clé hexagonale 001452 Lorsque vous n’utilisez pas la clé...
- Page 12 Fixez le porte-réservoir sur le carter du moteur. Serrez à 003539 fond la vis (B). 1. Vis (B) Vissez le bouchon terminal du tube en polyvinyle sur le gou- 003540 lot du réservoir. Tournez celui-ci vers le sens des aiguilles d’une montre.
- Page 13 (9-7/8”/min). Lors de la coupe de carreaux d’une épaisseur de 10 mm (3/8”), coupez à une vitesse d’environ 300 mm/min (11-13/16”/min). Vous devez également ralentir vers la fin de la coupe pour éviter de casser ou fissurer la pièce en cours de coupe. ATTENTION: •...
- Page 14 Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, travaux d’entretien et autres réglages doivent être effectués dans un centre de service Makita agréé ou un centre de service de l’usine Makita, exclusivement avec des pièces de rechange Makita.
- Page 15 Mémo...
- Page 16 Mémo...
- Page 17 Stamp Timbre Makita Canada Inc. 1950 Forbes Street, Whitby, Ontario L1N 7B7 Fold...
- Page 18 Conception Marque Makita Entretien industriel Autre ( Caractéristiques Puissance Dimension Autre ( Prix 5. Commentaires? Certificat de garantie Envoyer à Makita Date d'achat No. du modéle Mois Jour Année 20 No. de série Nom de famille Mâle Femelle Célibataire Marié...
- Page 19 D’ACHAT: en port payé. NOM ET ADRESSE Attacher aussi une note explicative à DU DÉTAILLANT: l’exterieur de la boîte. Envoyer l’outil à Makita, adress NO. DU MODÈLE.: indiquée à gauche, ou à un centre NO. DE SÉRIE.: de service autorisé.
- Page 20 En cas de panne durant cette période d’un an, veuillez retourner l’outil au COMPLET, en port payé, à l’un des centres de service après-vente agréé Makita. S’il est évident que la panne a été...
