- Page 1 IRSC Zone Contrôleur de climatisation par zones ZN1CL-IRSC Version du programme d'application [1.7] Édition du manuel: [1.7]_b www.zennio.com...
-
Page 2: Table Des Matières
Table des matières Actualisation du document ......................3 Introduction .......................... 4 Contrôleur IRSC ......................4 Installation ........................5 Programme d'application IRSC Zone ................6 Configuration......................... 8 Concepts généraux ......................8 Paramétrage ETS ........................9 Configuration par défaut ....................9 Général ........................11 Mode ........................... -
Page 3: Actualisation Du Document
IRSC Zone ACTUALISATION DU DOCUMENT Version Modifications Page(s) Changements dans le manuel d’utilisation: [1.7]_b - Information sur le comportement des différentes grilles Changements dans le programme d'application: - Nouveau paramètre ("Actualiser après Reset?")pour permettre l'envoi de demandes de lecture des états, les modes et les températures des zones après une coupure... -
Page 4: Introduction

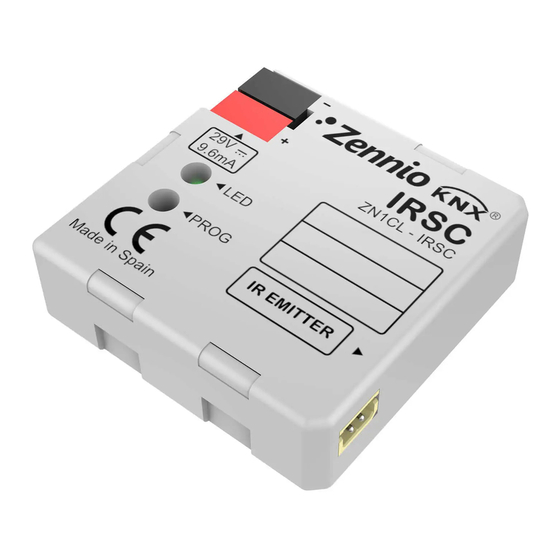

IRSC Zone 1 INTRODUCTION 1.1 CONTRÔLEUR IRSC Le contrôleur Zennio IRSC permet de contrôler des systèmes de climatisation avec récepteur infrarouges intégré (tel que: splits, machines gainable avec interface d'infrarouges intégrée, etc.) suite à l'apprentissage des trames IR. L'IRSC réunit dans un même dispositif les fonctions suivantes:... -
Page 5: Installation
IRSC Zone 1.2 INSTALLATION Le contrôleur IRSC se connecte sur le BUS KNX à partir de connecteurs livrés avec le produit. Une fois le dispositif alimenté par le BUS KNX, il sera possible de télécharger l'adresse physique et le programme d'application associé. -
Page 6: Programme D'application Irsc Zone
également disponible sur la page web de Zennio: http://www.zennio.com/fr. 1.3 PROGRAMME D'APPLICATION IRSC ZONE Le programme d'application IRSC Zone a été développé pour contrôler des systèmes de froid/chaud gainable. Il permet de climatiser jusqu'à 8 zones d'une même installation disposant de sorties de climatisation avec des clapets ou grilles motorisées. - Page 7 Pour le contrôle de la machine centrale, il est pris en compte le nombre de zones à réguler et la température de consigne de chacune d'elles: Le programme d'application de l'IRSC Zone réalise un calcul de la température de consigne à envoyer à la machine en fonction de (et uniquement de) la température de consigne demandée dans chacune des...
-
Page 8: Configuration
IRSC Zone 2 CONFIGURATION 2.1 CONCEPTS GÉNÉRAUX Avec le programme d'application de l'IRSC Zone, il sera possible de contrôler des machines de climatisation de différents fabricants de la même manière que depuis la télécommande originale de la machine. Sur la page web de Zennio (http://www.zennio.com/fr) se trouve disponible une table de correspondance dans laquelle sont répertoriées les télécommandes intégrées et un... -
Page 9: Paramétrage Ets
3.1 CONFIGURATION PAR DÉFAUT Cette partie montre la configuration du dispositif par défaut. Figure 4. IRSC Zone Topologie par défaut Par défaut, il y a les objets communication "Machine - État ON/OFF", "Machine - État Consigne" et "Machine - État Ventilation", associés à l'envoi des états principaux du climatiseur (Allumage/Extinction, température de consigne et régulation de la vitesse... - Page 10 IRSC Zone et la prise en compte de sa température de consigne pour le calcul de la température de consigne générale du climatiseur. De son côté, l'extinction génère l'envoi au BUS d'un ordre de fermeture de la grille et la température de consigne de la zone ne sera plus prise en compte dans le calcul de la température de consigne générale.
-
Page 11: Général
à contrôler. Les paramètres sont: Modèle: Indiquer le numéro (de 0 à 255) qui correspond au climatiseur à contrôler (consulter Table de correspondances sur http://www.zennio.com/fr). http://www.zennio.com/fr Support technique:... - Page 12 BUS de certaines demandes de lecture après une réinitialisation, depuis ETS, ou après un téléchargement. Ces demandes de lecture permettent à l'IRSC Zone de connaître l'état en cours de l'installation (consignes, températures, mode) au moment où il entre en fonctionnement.
- Page 13 ("R") activé, dans le cas contraire l'IRSC Zone n'obtiendrait pas de réponse. De cette manière, au lieu des valeurs par défaut, l'IRSC Zone adoptera dès le premier instant les valeurs qui, en réponse aux demandes de lecture, seront reçues depuis l'installation KNX. L'IRSC Zone sera ainsi capable de reprendre le contrôle d'une situation déterminée (dans laquelle, par exemple,...
-
Page 14: Mode
Note: Si des demandes de lecture restent sans réponse, l'objet associé maintiendra la valeur par défaut. D'autre part, si l'IRSC Zone reçoit une réponse à la demande des objets ON/OFF, Consigne et Température de référence avant de recevoir la réponse de la demande de l'objet de Mode, le... - Page 15 être inférieure ou égale à la plus froid des températures de consigne des zones. Mode chaud: Destiné au réchauffement des zones. Quand l'IRSC Zone reçoit l'ordre de commuter sur ce mode, il envoie l'ordre de changement de mode correspondant à...
- Page 16 (envoyer air froid / envoyer air chaud). Mode ventilation: Destiné à la circulation d'un courant d'air, normalement à température ambiante, depuis le climatiseur. Dans ce mode, l'IRSC Zone laisse ouvertes en permanence les grilles des zones activées. Mode sec: Destiné à ce que le climatiseur génère un courant d'air sec, limitant ainsi l'humidité...
- Page 17 IRSC Zone Contrôle Simplifié: Cette option permet de choisir, à partir du même objet "Machine - Mode Simplifié", le mode froid ou chaud. Pour le mode froid, il suffira d'envoyer la valeur "0" sur l'objet, et pour le mode chaud, il suffira d'envoyer la valeur "1".
-
Page 18: Ventilation
IRSC Zone Annexe III. Exemple pratique explique le processus de calcul de la température de consigne générale en fonction des températures de consigne des zones et du mode de fonctionnement en cours. 3.4 VENTILATION La page de ventilation permet de choisir la manière dont se fera le contrôle de la vitesse de ventilation du climatiseur. -
Page 19: Température
IRSC Zone envoyée sur l'objet "Ventilation par Pas", le niveau de ventilation passera à moyen). Contrôle Précis: Cette option permet, à partir de l'objet de communication de 1 byte "Machine - Ventilation Précise", de choisir le pourcentage de la vitesse de ventilation en concordance avec les valeurs montrées dans le Tableau 1. - Page 20 "1". Un "0" sur cet objet signifie qu'aucune restriction de température de l'IRSC Zone ne sera appliquée. Si, pendant que celle-ci est activée, l'utilisateur demande une température de consigne supérieure ou inférieure aux limites définies, la valeur de la...
- Page 21 IRSC Zone Annexe III. Exemple pratique. Température de retour de la sonde externe: Paramètre qui peut être activé en option, si le retour existe, et qui a comme objectif d'ajuster le calcul de la température de consigne générale dans le cas où une source de chaleur ou de froid conditionnerait la température de l'air de retour de la machine, mais...
- Page 22 Annexe I. Schéma d’installation pour connaître l'emplacement idéal de la sonde externe dans une installation). Au moment de calculer la température de consigne générale, l'IRSC Zone utilisera cette température de retour comme référence additionnelle. Elle sera donc prise comme une température de consigne supplémentaire comme s'il s'agissait d'une zone à...
- Page 23 Note: Il est indispensable que la sonde KNX externe envoie périodiquement la température mesurée (sur des périodes inférieures à une heure). Dans le cas où l'IRSC Zone ne recevrait aucune température sur l'objet de température de retour après 60 minutes, il arrêtera de prendre en compte cette température de retour au moment de faire le calcul.
-
Page 24: Thermostat
IRSC Zone Annexe III. Exemple pratique de ce manuel. 3.6 THERMOSTAT Dans la page du Thermostat, il sera possible d'activer et configurer la fonctionnalité du thermostat pour froid, pour chaud ou les deux. Si le thermostat n'est pas activé (ni pour le froid, ni pour le chaud), l'état des grilles sera déterminé... -
Page 25: Reset
IRSC Zone grilles. Puis, pour des informations plus détaillées sur les types de contrôle thermostatiques, consulter le document "Thermostat "Home" Zennio, disponible sur http://www.zennio.com/fr. 3.7 RESET: La page Reset permet de configurer l'envoi, au BUS KNX et/ou au climatiseur, les états des différentes options utilisées au retour de la tension de BUS et/ou après une... - Page 26 IRSC Zone Lié à la réinitialisation du dispositif, il est possible de faire envoyer par l'IRSC Zone une demande de lecture de certains objets qui conditionnent son état au démarrage. Cette option (Actualisation des zones à l'initialisation) a été décrite dans le chapitre 3.2.
-
Page 27: Annexe I. Schéma D'installation
(InZennio Z38i et InZennio Z41) et depuis le capteur (QUAD), qui reçoit les températures ambiantes des différentes zones. Avec ces données d'entrée, et en fonction de la configuration sous ETS, l'IRSC Zone envoie des ordres, par commandes infrarouges, à la machine centrale de climatisation pour climatiser l'installation zone par zone. -
Page 28: Annexe Ii. Contrôle Des Grilles
Si, au contraire, arrive un ordre d'extinction de la zone, l'IRSC Zone fermera la grille correspondante et ne prendra plus en compte la température de consigne correspondante qui ne sera alors plus utilisée pour le calcul de la... -
Page 29: Contrôle Thermostatique Pour Froid
IRSC Zone CONTRÔLE THERMOSTATIQUE POUR FROID Le contrôle thermostatique pour le mode froid, configuration prise par l'IRSC Zone pour les calculs quand la zone est allumée et le mode de fonctionnement sélectionné est Automatique, Froid, Ventilation ou Sec, offre deux algorithmes pour le contrôle de la température (de même que pour le contrôle thermostatique pour le mode chaud): 2... - Page 30 IRSC Zone (“Fait froid”) (“Ne Fait pas froid”) ¿T° < T° CONSIGNE Grille=ouverte? Ne rien faire Grille=fermée? Ouvrir grille Fermer grille Figure 14. Contrôle de la grille avec le contrôle thermostatique "2 limites avec hystérésis" pour le mode Chaud http://www.zennio.com/fr...
-
Page 31: Annexe Iii. Exemple Pratique
Supposons une installation comme celle de la figure qui suit, dans laquelle trois zones (Z1, Z2, Z3) sont à climatisées, en mode chaud, par l'IRSC Zone et un climatiseur. Supposons également que la zone Z3 est éteinte, qu'il a été défini une température maximal de 24°C en mode chaud et que l'objet "Restriction de température"... - Page 32 Calibrage 28,5ºC (température envoyée à la machine). A partir de là, l'IRSC Zone enverra les ordres opportuns aux grilles des zones Z1 et Z2 (conformément à l'algorithme du contrôle thermostatique pour chaud) pour canaliser correctement (en fonction des températures de consigne et de référence de chaque zone) la chaleur générée par le climatiseur.
-
Page 33: Annexe Iv. Objets De Communication
IRSC Zone ANNEXE IV. OBJETS DE COMMUNICATION La colonne RESET indique les valeurs des objets après une réinitialisation, mais ne signifie pas que cette valeur sera envoyée sur le BUS à la réinitialisation. Le symbole (*) des colonnes 1ère FOIS et RESET signifie qu'il est possible d'activer l'envoi sur le BUS de cet objet de communication (comme écriture ou comme demande de lecture). - Page 34 IRSC Zone VALEURS NUMÉRO TAILLE DRAPEAUX TYPE DE DONNÉE (DPT) FONCTION RANG 1ÈRE FOIS RESET: 2 Bytes C T - W U DPT_Value_Temp -273 - 670760 Zone 4 - Consigne Température de Consigne 2 Bytes C T - W U...
- Page 35 IRSC Zone VALEURS NUMÉRO TAILLE DRAPEAUX TYPE DE DONNÉE (DPT) FONCTION RANG 1ÈRE FOIS RESET: 2 Bytes C T - W U DPT_Value_Temp -273 - 670760 25 (*) Antérieur (*) Zone 8 - Température de Référence Température Sonde Externe 1 Bit...
- Page 36 Venez poser vos questions sur les dispositifs Zennio à: http://zenniofrance.zendesk.com/portal Zennio Avance y Tecnología S.L. C/ Río Jarama, 132. Nave P-8.11 45007 Toledo (Spain). Tel. +34 925 232 002. Fax. +34 925 337 310. www.zennio.com/fr info@zennio.com...
