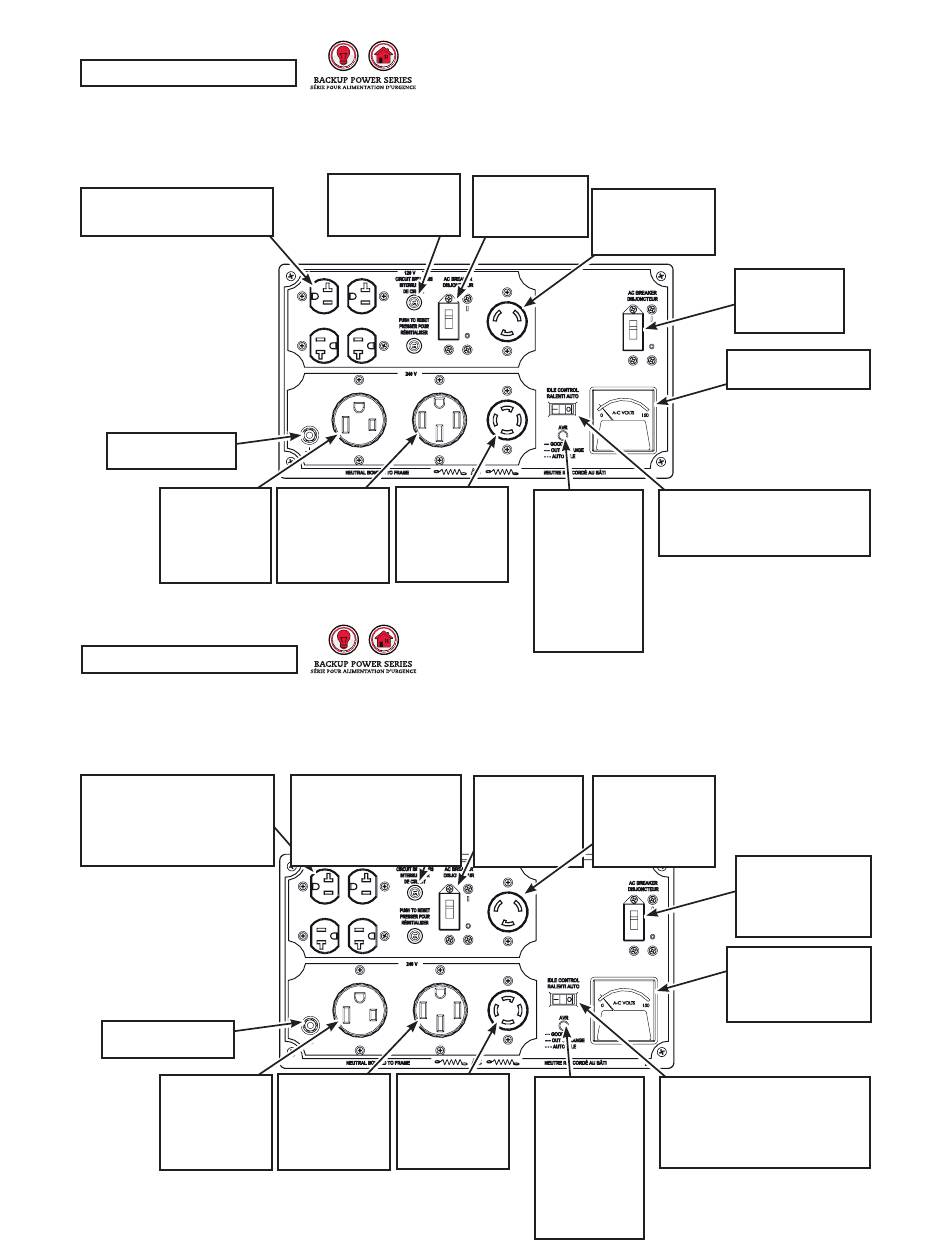

4.5.3 PANNEAU ÉLECTRIQUE
WHS12000 ET WHS12000R
Une prise à verrou tournant à 3 lames est utilisée pour fournir 120 V. Une prise à verrou tournant à 4 lames est utilisée
pour fournir 120/240 V. Une prise à verrou tournant à 3 lames et une à 4 lames sont utilisées pour fournir 120/240 V. Deux
prises doubles pour alimentation de 120 V, protégées par un disjoncteur escamotable de 15 A. Le panneau complet est
protégé par un disjoncteur de 42 ampères. Seuls les modèles R sont dotés de la régulation automatique de la tension.
2 prises doubles de 125
V (5-20R)
Borne de terre
Prise
125/250 V
6-30R
WHS14000 ET WHS14000R
Une prise à verrou tournant à 3 lames est utilisée pour fournir 120 V. Une prise à verrou tournant à 4 lames est utilisée
pour fournir 120/240 V. Une prise à verrou tournant à 3 lames et une à 4 lames sont utilisées pour fournir 120/240 V. Deux
prises doubles pour alimentation de 120 V, protégées par un disjoncteur escamotable de 15 A. Le panneau complet est
protégé par un disjoncteur de 50 ampères. Seuls les modèles R sont dotés de la régulation automatique de la tension.
2 prises doubles de 125
V (5-20R)
Borne de terre
Prise
125/250 V
6-30R
2 disjoncteurs
escamotables
de 15 A
Prise
Prise
125/250 V
125/250 V
L14-30
14-50R
2 disjoncteurs
escamotables
de 15 A
Prise
Prise
125/250 V
125/250 V
L14-30
14-50R
Disjoncteur
principal de
Prise L5-30 de
30 A
125 V
Indicateur
de RAT /
marche
au ralenti
automatique
RAT sur
WHS12000R
seulement
Disjoncteur
Prise L5-30
de 30 A
de 125 V
Indicateur
de RAT /
marche
au ralenti
automatique
RAT activé
WHS14000R
seulement
Disjoncteur
principal de
42 A
Voltmètre
Interrupteur de commande
de la marche au ralenti
automatique
Disjoncteur
principal de 50 A
Voltmètre
Interrupteur de commande
de la marche au ralenti
automatique
