CLIMATE 5000 VRF

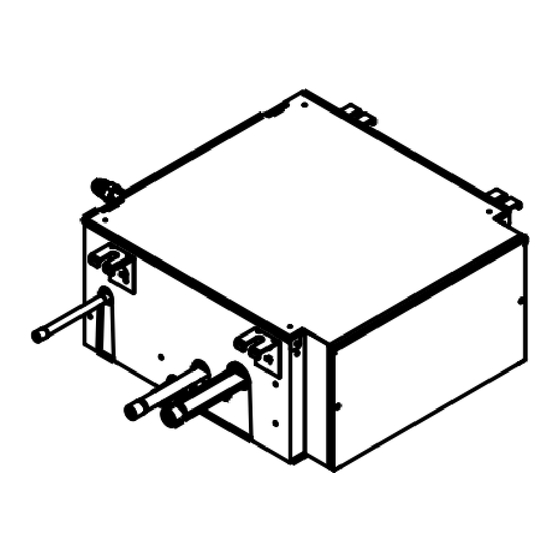

Boîtier de commutation (Série RDCI)
SBOX01-1, SBOX02-1, SBOX04-1, SBOX06-1, SBOX02E-1, SBOX04E-1
Notice d'installation et d'utilisation
Nous vous remercions pour l'achat de notre système de climatisation.
Avant d'utiliser votre système de climatisation, veuillez lire attentivement cette notice et la conserver pour une consultation ultérieure.
Publicité
Manuels Connexes pour Bosch CLIMATE 5000 VRF
Sommaire des Matières pour Bosch CLIMATE 5000 VRF
- Page 1 CLIMATE 5000 VRF Boîtier de commutation (Série RDCI) SBOX01-1, SBOX02-1, SBOX04-1, SBOX06-1, SBOX02E-1, SBOX04E-1 Notice d’installation et d’utilisation Nous vous remercions pour l’achat de notre système de climatisation. Avant d’utiliser votre système de climatisation, veuillez lire attentivement cette notice et la conserver pour une consultation ultérieure.
- Page 2 • Ce système de climatisation est une gamme de confort qui ne doit pas être utilisée dans la salle des machines ni les salles abritant des machines de précision, de la nourriture, des plantes, des animaux, des œuvres d’art, etc. 6720862889 (2016/04) CLIMATE 5000 VRF...
- Page 3 1,5 m ou moins 1,5 m ou moins réfrigérant Ne pas installer le SBOX trop près du plafond suspendu (minimum 50 mm) Plafond suspendu Fig.2-1 400 mm ou plus 500 mm 400 mm ou plus ou plus 400 mm ou plus Fig.2-2 CLIMATE 5000 VRF 6720862889 (2016/04)
- Page 4 Pour le tube d’évacuation du SBOX, la longueur dépend des besoins réels. Tube isolé Le diamètre intérieur doit être identique à celui des tubes en cuivre et en PVC relatifs. L’épaisseur doit être de thermiquement (supérieure à) 10 mm voire plus pour le local humide fermé. 6720862889 (2016/04) CLIMATE 5000 VRF...
- Page 5 SBOX02 & SBOX02E Ø25,4 Ø19,1 Ø12,7 Ø24,5 SBOX04 & SBOX04E Ø32 Ø22 Ø16 Ø24,5 SBOX06 Ø32 Ø22 Ø16 Ø24,5 Modèle SBOX01 7/8”14UNF-2A 5/8”18UNF-3A SBOX02 & SBOX02E 7/8”14UNF-2A 5/8”18UNF-3A SBOX04 & SBOX04E 7/8”14UNF-2A 5/8”18UNF-3A SBOX06 7/8”14UNF-2A 5/8”18UNF-3A CLIMATE 5000 VRF 6720862889 (2016/04)
- Page 6 50 mm et ne doit pas pénétrer dans l’eau. Le tube d’injection déverse directement l’eau dans les égouts mais doit suivre une courbe sur un joint hydraulique en U afin d’éviter que les mauvaises odeurs remontent à l’intérieur via le conduit d’évacuation. 6720862889 (2016/04) CLIMATE 5000 VRF...
- Page 7 3. Les unités intérieures d’un même groupe de SBOX ne peuvent fonctionner simultanément en mode de climatisation et de chauffage ni en mode de chauffage et d’alimentation en air car cela créerait un conflit de mode. CLIMATE 5000 VRF 6720862889 (2016/04)
- Page 8 (dans les 5 minutes). Si l’écrou est enlevé pendant une période prolongée après le dévissage de la soupape, de la poussière et d’autres impuretés risquent de pénétrer dans le système de tuyauterie et d’entraîner un défaut. 6720862889 (2016/04) CLIMATE 5000 VRF...
- Page 9 Ouvrir/fermer les manchettes ou les soupapes de l’unité extérieure à l’aide d’une clé hexagonale. Ø6,4 14,2~17,2 Ø9,5 32,7~39,9 PRUDENCE Ø12,7 49,5~60,3 Ø15,9 61,8~75,4 Ø19,1 97,2~118,6 Ne pas utiliser le réfrigérant de l’unité extérieure pour créer le vide. CLIMATE 5000 VRF 6720862889 (2016/04)
- Page 10 « L, N » et le câble de signal M SBOX S doit être raccordé aux bornes portant l’étiquette « P, Q, E » et correspondre aux bornes de câblage « P, Q, E » pour les unités extérieures et intérieures qui ne peuvent être mal raccordées. Se référer à la figure 7-1 suivante. 6720862889 (2016/04) CLIMATE 5000 VRF...
- Page 11 1# UNITE SBOX Pour SBOX02E 1# UNITE SBOX SBOX-IN- SBOX-EXTERIEUR TERIEUR N°1 UNITE INTERIEURE (P Q E) LIGNE DE TUYAUTERIE AVIS : Les câbles de signal intérieurs doivent correspondre aux lignes de tuyauteries. CABLE DE SIGNAL CLIMATE 5000 VRF 6720862889 (2016/04)
- Page 12 Répéter alors les étapes 1 à 3 pour contrôler les autres systèmes ; Sortie du contrôle ponctuel : 1. Aucun signal d’unité intérieure n’est détecté pendant 10 minutes ; 2. Mise hors tension du SBOX ; 3. Fin de l’opération de contrôle ponctuel. 6720862889 (2016/04) CLIMATE 5000 VRF...
- Page 13 3. Vérifier qu’il n’y a pas de fuite de réfrigérant. PRUDENCE Lorsque l’installation est sous tension, l’unité démarre ou redémarre instantanément si le climatiseur n’a pas la fonction de protection. Dans le cas contraire, le compresseur reportera l’action 12 minutes plus tard. CLIMATE 5000 VRF 6720862889 (2016/04)
- Page 14 14 | REMARQUES 6720862889 (2016/04) CLIMATE 5000 VRF...
- Page 15 REMARQUES | 15 CLIMATE 5000 VRF 6720862889 (2016/04)
