MT200 - v1.0.1 - 28022013

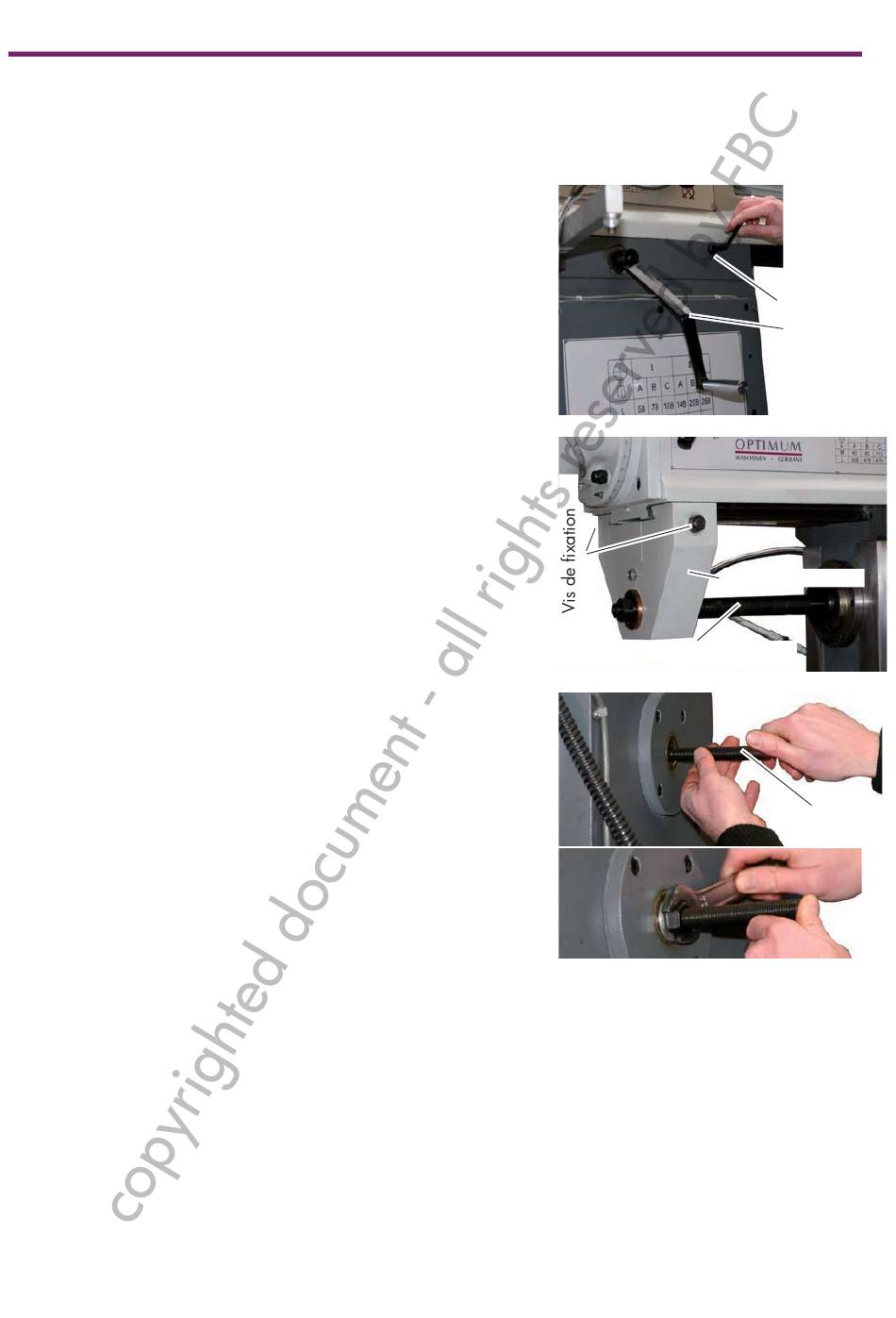

4.11 Montage du support de palier et du raccord d'outil
Les outils de fraisage peuvent être utilisés en position
horizontale.
• Tournez le support de la tête de broche au moyen de la
manivelle dans la direction de la table croisée, jusqu'à
ce que vous puissiez monter la broche de raccord. Si
nécessaire, dévissez les vis de serrage du support de la
tête de broche.
• Si nécessaire, montez le support de palier sur le support
de la tête de broche.
• Fixez le support de palier au moyen de la vis de fi xation.
• Montez la broche de raccord pour l'outil.
• Graissez le palier lisse au support de palier et placez la
broche dans le raccord conique.
• Vissez la tige de serrage dans le raccord d'outil.
• Vissez la broche de raccord au moyen de la tige de
serrage.
• Après le montage, le support de la tête de broche doit
être resserré.
OPTIMUM
M A S C H I N E N - G E R M A N Y
Support de palier
Gegenlager
Broche de raccord outil
Aufnahmespindel Werkzeug
Vis de serrage
Manivelle
Tige de serrage
Anzugsstange
41
