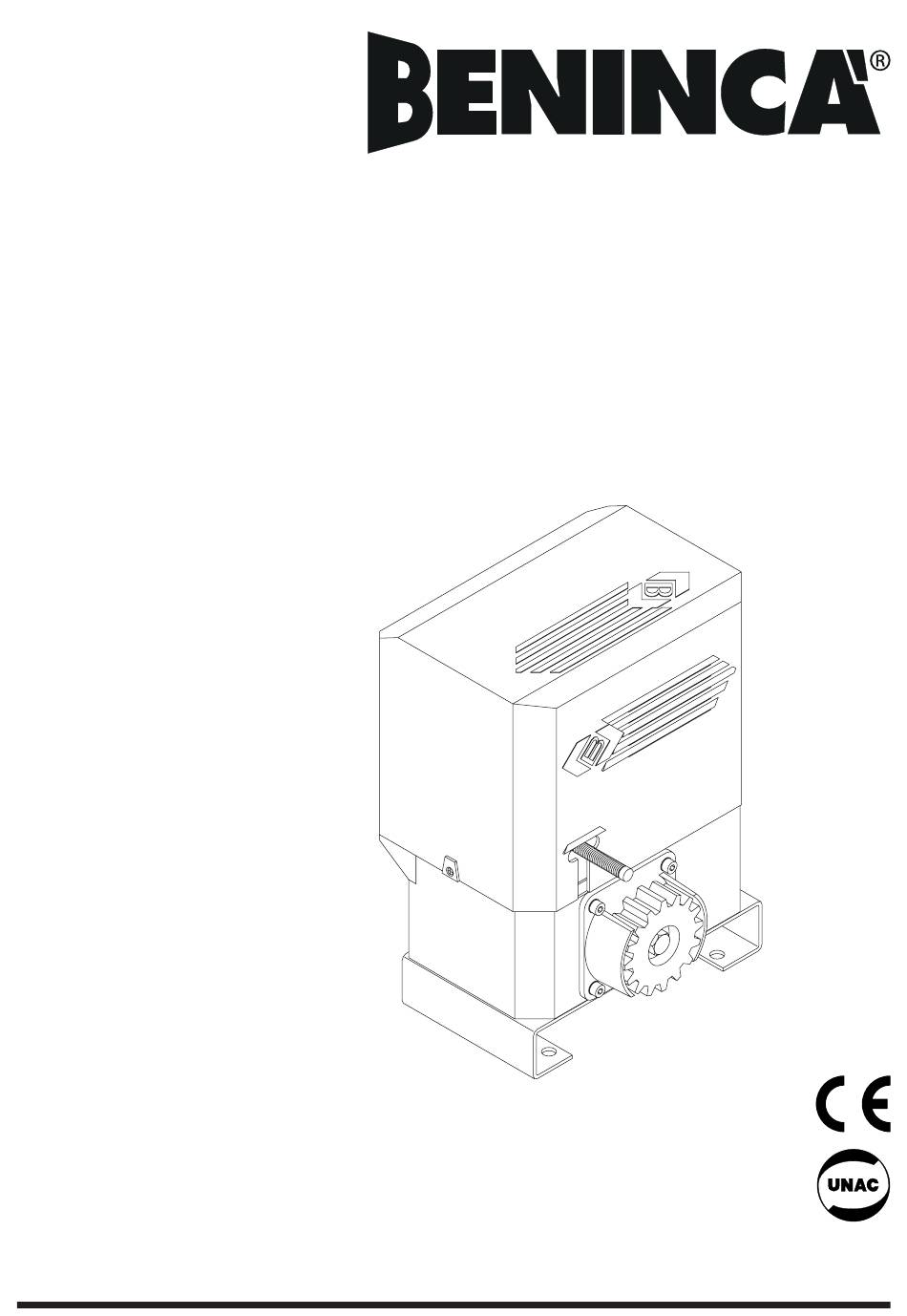

L8542853
Rev. 09/04/00
Libro istruzioni e catalogo ricambi
Operating instructions and spare parts catalogue
Betriebsanleitung und Ersatzteilliste
Livret d'instructions et catalogue des pieces de rechange
Libro de instrucciones y catálogo de recambios
Książeczka z instrukcjami i katalog części wymiennych
ELEKTROMECHANISCHE AUTOMATION FÜR SCHIEBEGITTER
AUTOMATISATION ÉLECTROMÉCANIQUE POUR GRILLES COULISSANTES
ABRECANCELA ELECTROMECANICO PARA CORREDERAS
ELEKTROMECHANICZNY, POSUWOWY OTWIERACZ BRAM
APRICANCELLO SCORREVOLE ELETTROMECCANICO

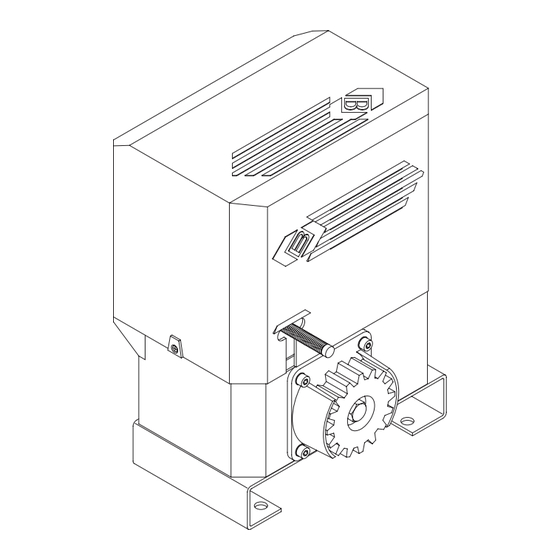

ELECTROMECHANICAL SLIDING GATE OPENER
RI.6EV
UNIONE NAZIONALE COSTRUTTORI
AUTOMATISMI PER CANCELLI, PORTE
SERRANDE ED AFFINI
Publicité
Manuels Connexes pour Beninca RI.6EV
Sommaire des Matières pour Beninca RI.6EV
- Page 1 ELEKTROMECHANISCHE AUTOMATION FÜR SCHIEBEGITTER AUTOMATISATION ÉLECTROMÉCANIQUE POUR GRILLES COULISSANTES ABRECANCELA ELECTROMECANICO PARA CORREDERAS ELEKTROMECHANICZNY, POSUWOWY OTWIERACZ BRAM RI.6EV Libro istruzioni e catalogo ricambi Operating instructions and spare parts catalogue Betriebsanleitung und Ersatzteilliste Livret d’instructions et catalogue des pieces de rechange UNIONE NAZIONALE COSTRUTTORI Libro de instrucciones y catálogo de recambios...
- Page 2 Address: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia Herewith declares that: the operator for sliding gates model RI.6EV. • is intended to be incorpored into machinery or to be assembled with other machinery to constitute machinery covered by Directive 89/392 EEC, as amended;...
- Page 3 Fabricant: Automatismi Benincà S.r.l. Adresse: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia Déclaire ci-apres que: lʼautomation pour grilles coulissantes RI.6EV. • est prévue pour être incorporée dans une machine ou être assemblée avec dʼautres machines pour consituer une machine couverte par la directive 89/392/CEE, modifiée;...
- Page 4 Producent: Automatismi Benincà S.r.l. Adres: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia Oświadcza że: Automatyzm do bram przesuwnych model RI.6EV. • został opracowany z myślą o wbudowaniu go do maszyny lub zmontowania z innymi urządzeniami w celu skonstruowania maszyny uznanej przez Wytyczną...
- Page 5 Introduzione Ci congratuliamo con voi per aver scelto il motoriduttore RI.6EV. Tutti gli articoli della vasta gamma Benincà sono il frutto di una ventennale esperienza nel settore degli automatismi e di una continua ricerca di nuovi materiali e di tecnologie all’avanguardia. Proprio per questo, oggi siamo in grado di offrire dei prodotti estremamente affidabili che, grazie alla loro potenza, efficacia e durata, soddisfano pienamente le esigenze dell’utente finale.
- Page 6 1. Notizie generali Per un buon funzionamento dell’automazione per scorrevoli, la porta da automatizzare, dovrà rispondere alle seguenti caratteristiche: - la rotaia di guida e relative ruote devono essere opportunamente dimensionate e manutenzionate (onde evitare eccessivi attriti durante lo scorrimento del cancello. - durante il funzionamento la porta non deve presentare eccessivi ondeggiamenti.
- Page 7 Les organes de réduction cont complètement immergés dans l’huile. Le RI.6EV est doté de fin de course à ressort. En cas de panne de courant, un déblocage d’urgence à clé personnalisée permet le déplacement manuel de la grille.
- Page 8 Dane techniczne Dati tecnici Technical data Technische Daten Donnees technique Datos técnicos RI.6EV Napięcie Alimentazione Feed Speisung Alimentation Alimentación 230V Potenza Rating Leistung Puissance Potencia 280W Pobór mocy Assorbimento Absorption Verbrauch Absorption Absorción 1,6A Moment obrotowy Coppia Torque Kräftepaar Couple 36Nm Przełożenie redukcji...
- Page 9 3. Messa in posa della piastra di fondazione Posizionare a terra la piastra di fondazione seguendo le quote della fig.1, mediante n° 4 tasselli a pressione in acciaio T (in ogni caso la piastra deve essere perfettamente ancorata a terra). N.B.: Passare sui fori F una guaina adeguata ai cavi di alimentazione dell’attuatore.
- Page 10 Cremagliera in Fe Cremagliera in nylon Fe rack Nylon rack Zahnstange aus Stahl Zahnstange aus Nylon Cremaillére en acier Cremaillére en nylon Cremallera en Fe Cremallera en nylon Zębatka z Fe Zębatka z nylonu N.B.: Rispettare il passo Important: Respecter le pas Important: Keep the pitch NOTA: Respetar el paso Uwaga: przestrzegać...
- Page 11 4. Fissaggio cremagliera 4.1 Cremagliera in nylon (fig.2) Posizionare la cremagliera ad un’altezza di 125 ÷ 126 mm dalla testa del dente cremagliera alla base su cui andrà fissata la piastra di fondazione; forare e filettare M6 il cancello circa nella mezzeria delle feritoie crema- gliera.
- Page 12 Posizionare in altezza rispetto alla cremagliera e mettere in bolla. Place higher than rack and level. Senkrecht gegenüber der Zahnstange positionieren und ausrichten. Réglage en hauteur par rapport à la cremaillére et mise en niveau horizontal. Posicionar en altura con respecto a la cremallera y apretar.
- Page 13 4.4 Visser la cremaillére avec les vis V, en ayant soin, lorsque le motoréducteur est installé, de laisser 1 mm de jeu entre la cremaillére et le pignon denté (voir fig. 3); pour cela utiliser les boutonniéres de réglage de la cremaillére. 4.
- Page 14 Finecorsa appena premuto. Just pressed limit stop. Gedrückter Endanschlag. Fin de course à peine appuyé. Final de carrera apenas presionado. Krańcówka dopiero co naciśnięta. N.B.: La staffa del finecorsa deve essere posizionata in modo tale da permettere l’arresto del cancello senza che questo vada a sbattere contro l’arresto meccanico N.b.
- Page 15 cremallera , ajustarlo actuando sobre los granos G y eventualmente retocar el juego entre la cremallera y el engranaje (como en la fig. 3). Finalizada esta operación apretar bien los tornillos L. 5. Ustawienie i przymocowanie siłownika (zob. rys.4) Zdjąć karter po odkręceniu śrubek V. Ustawić zespół z kołem zębatym na środku względem zębatki, ułożyć go w poziomie przy pomocy trybów G i ewentualnie poprawić...
- Page 16 40÷60 cm dal suolo (secondo normativa vigente) 40÷60 cm from the ground (according to standard in force) 40÷60 cm aus dem Boden (nach geltende Normen) 40÷60 cm du sol (suivant les normes en vigueur) 40÷60 cm del suelo (según normativa vigente) 40 ÷...
- Page 17 - Um die normale Betätigung wieder einzustellen, den Auslöser L drucken und das Gitter manuell betätigen bis das Zahnrad eingekuppelt ist. 7. Opération manuelle Pour déplacer le portail de façon manuelle, le débloquer de la façon suivante (fig. 6): - Introduire la clef personnalisée C, la tourner dans le sens anti-horaire et tirer le levier L. - Pour rétablir le fonctionnement normal, refermer le levier L et déplacer le portail à...
- Page 19 Denominazione - Description - Bezeichnung - Dénomination - Denominación - Określenie Pos. Cod. Karter 9686030 Carter Cover Deckel Couvercle Tapa Kalota silnika ze stojanem 9686086 Calot. motore + stat. Motor cup + stator Motordeckel + Stator Calotte moteur + stat. Casquete + estator Centralka elektroniczna 9686029...
- Page 20 AUTOMATISMI BENINCÀ Srl - Via Capitello, 45 - 36066 Sandrigo (VI) - Tel. 0444 751030 r.a. - Fax 0444 759728...
