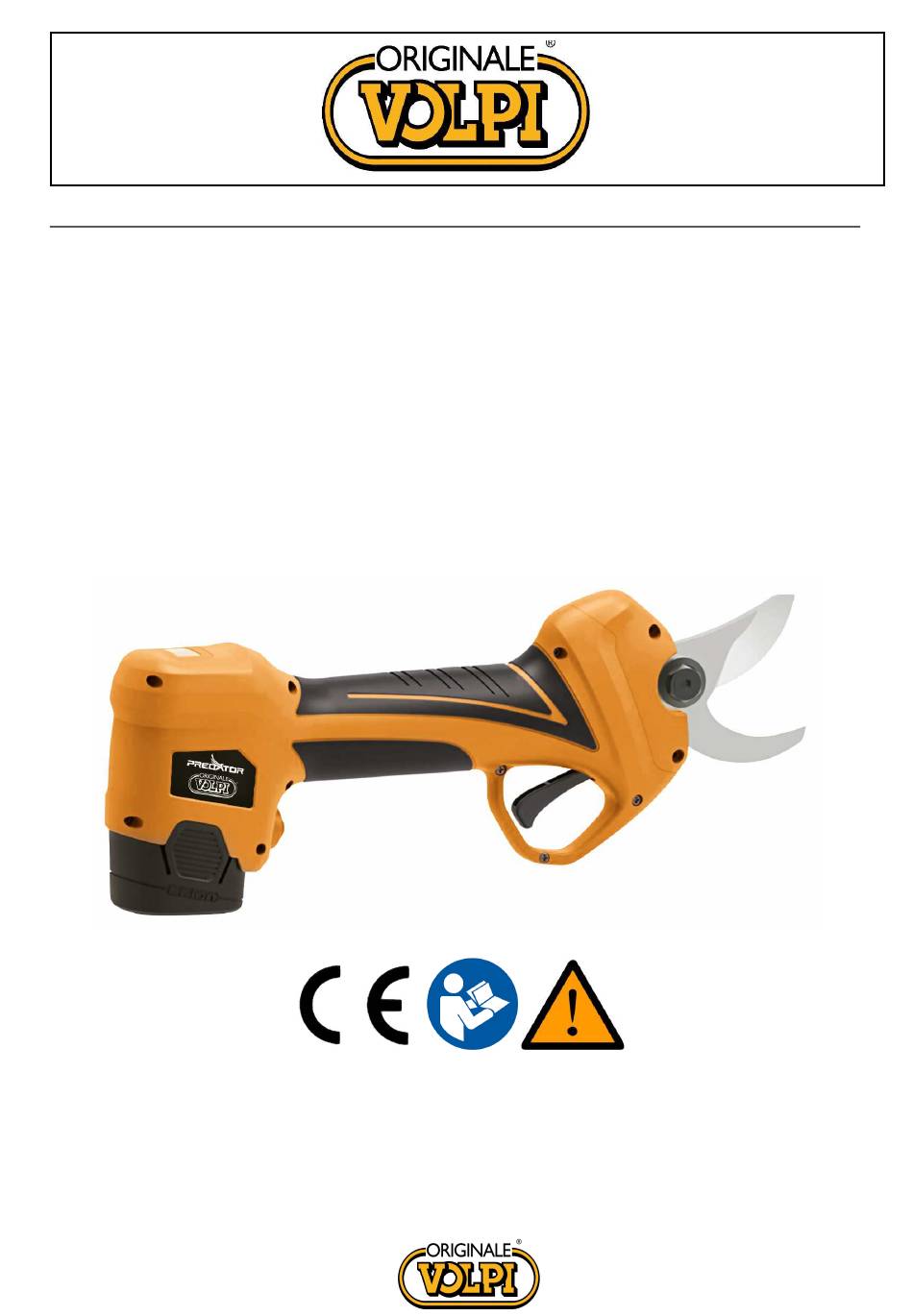

Potatrice Elettronica
Electrical Pruning Shear
Elektrische Astschere
Электрическийсекатор
Tijera eléctrica
Sécateur électrique
PV360
Manuale d'uso - User's Manual – Handbuch –Руководство пользователя –
Manual del usuario – Mode d'emploi
