RIDGID R82002 Manuel D'utilisation page 22

R82002
H
A
B
C
E
D
F
G

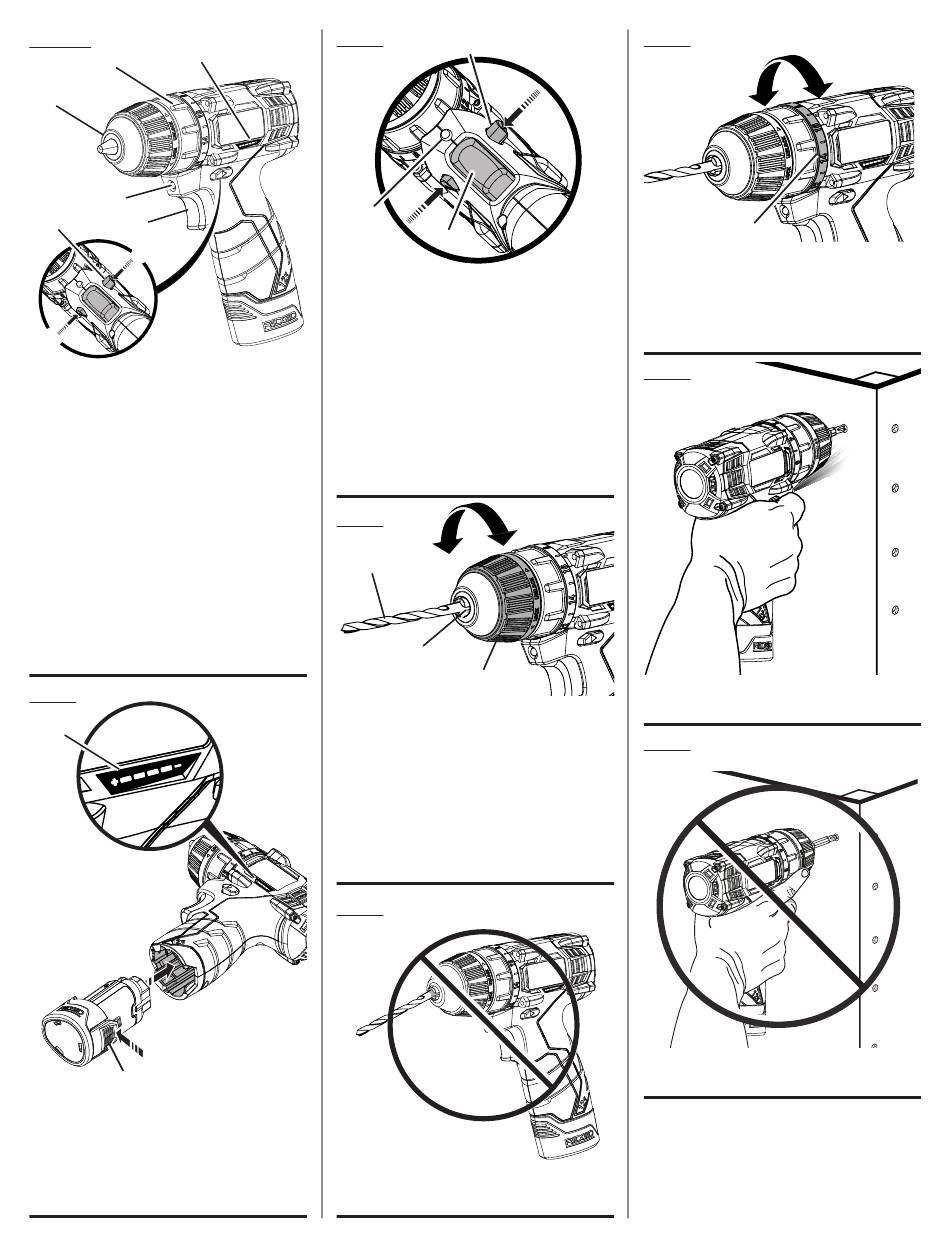

A - Torque adjustment ring (bague de mode
de percussion, anillo selector del modo de
taladrado de percusión)
B - Keyless chuck (mandrin sans clé, portabrocas
de apriete sin llave)
C - LED light (lampes à del, luz de trabajo de
diodo luminiscente)
D - Switch trigger (gachette, interruptor)
E - Direction of rotation selector [forward/
reverse/center lock] (sélecteur de sens de
rotation [sélecteur de sens de rotation /
verrouillage central], selector de sentido
de rotación [adelante, atrás, seguro en el
centro])
F - Reverse (arrière, adelante)
G - Forward (avant, atrás)
H - Fuel Gauge (indicateur de charge, medidor de
carga)
Fig. 1
C
B
A
A - Latch (loquet, pestillo)
B - Depress latch to release battery pack
(appuyer sur les loquets pour libérer le bloc-
pile, para soltar el paquete de baterías oprima
los pestillos)
C - Fuel Gauge (indicateur de charge, medidor
de carga)
Fig. 2
A
C
E
D
A - Direction of rotation selector [forward/
reverse/center lock] (sélecteur de sens de
rotation [sélecteur de sens de rotation /
verrouillage central], selector de sentido
de rotación [adelante, atrás, seguro en el
centro])
B - Reverse (arrière, adelante)
C - Forward (avant, atrás)
D - Variable speed switch trigger (gâchette de
commande de vitesse variable, gatillo del
interruptor de velocidad variable)
E - LED light (lampes à del, luz de trabajo de
diodo luminiscente)
E
Fig. 3
D
A
B
C
RIGHT / CORRECT / FORMA CORRECTA
A - Drill bit (foret, broca)
B - Chuck jaws (mors du mandrin, mordazas
del portabrocas)
C - Keyless chuck (mandrin
portabrocas de apriete sin llave)
D - UNLOCK [release] (unlock [libération],
unlock [aflojar])
E - LOCK (tighten) (lock [blocage], lock
[apretar])
Fig. 4
WRONG / INCORRECT /
FORMA INCORRECTA
8
Fig. 5
B
A - To decrease torque (pour réduire le couple,
para disminuir la fuerza de torsión)
B - To increase torque (pour augmenter le
couple, para aumentar la fuerza de torsión)
C - Adjusting ring (anneau de réglage, anillo de
ajuste)
Fig. 6
RIGHT / CORRECT / FORMA CORRECTA
Fig. 7
sans clé,
WRONG / INCORRECT /
FORMA INCORRECTA
B
A
C
