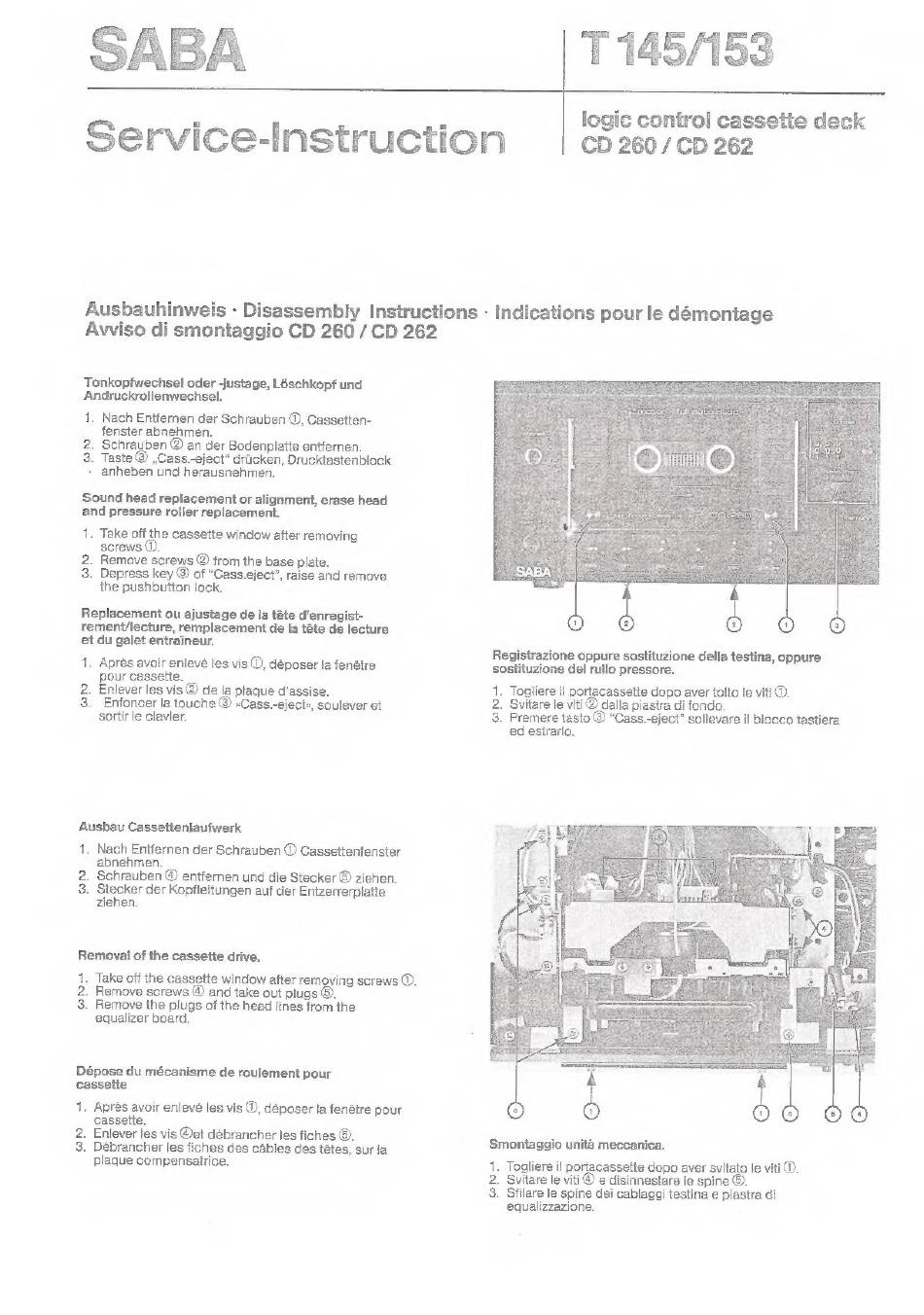

Saba CD 260 Instructions De Service

SA &
T 145/153
Service-Instruction
Ausbauhinweis - Disassembly Instructions -
Tonkopfwechsel oder -justage, Léschkopf und
Andruckrollenwechsel.
Sound head replacement or alignment, erase head
and pressure roller replacement.
1. Take off the cassette window after removing
screws .
2. Remove screws @ from the base plate,
3. Depress key @ of "Cass.eject", raise and remove
the pushbutton lock.
Replacement ou ajustage de la téte d'enregist-
remeni/iecture, remplacement de la téte de lecture
et du galet eniraineur.
1. Aprés avoir enlevé les vis ©, déposer la fenétre
pour cassette.
2. Enlever les vis @ de la plaque d'assise.
8. Enfoncer la touche @ »Cass.-eject«, soulever et
sortir le clavier.
Ausbau Cassetieniaufwerk
1. Nach Entfernen der Schrauben © Cassettenfenster
abnehmen.
3. Sia der Kopfleitungen auf der Entzerrerplaite
ziehen.
Removal of the cassette drive.
equalizer board.
Dépose du mécanisme de roulement pour
cassette
2. Enlever les vis Met débrancher les fiches ©.
logic control cassette deck
CD 260 / CD 262
Indications pour le démontage
Registrazione oppure sostituzione della testina, oppure
sostituzione del rullo pressore.
1. Togliere il portacassetie dopo aver tolto le viti ©.
2. Svitare le viti@ dalla piastra di fondo.
3. Premere tasto @ "Cass.-eject" sollevare il blocco tastiera
ed esirarlo.
Smontaggio unité meccanica.
1, Togliere il portacassette dopo aver svitato le viti O.
2. Svitare le viti@ e disinnestare le spine ©.
3. Sfilare le spine dei cablaggi testina e piastra di
equalizzazione.
