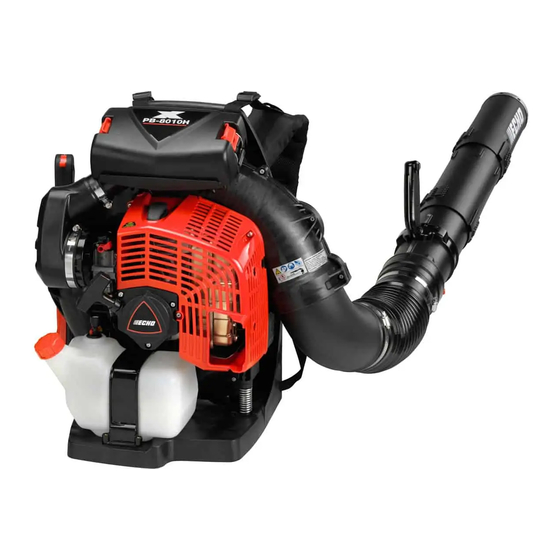

Echo PB-8010 H Manuel De L'opérateur

Masquer les pouces

page de 56

/ 56
Signets

Liens rapides

Télécharger ce manuel

PB-8010 H/T

Le tuyau d'échappement de ce produit contient des substances

chimiques connu par l'état de Californie pour causer le cancer,

malformations congénitales ou autres dommages reproductifs.

Lire et bien comprendre toute la littérature incluse

avant l'utilisation. L'omission de lire cette littérature

pourrait engendrer des blessures graves.

Ce produit est conforme à CAN ICES-2 / NMB-2.

X7501200500

Manuel de

l'operateur

Soufflante

Sommaire des Matières pour Echo PB-8010 H

Page 1 Lire et bien comprendre toute la littérature incluse avant l'utilisation. L'omission de lire cette littérature pourrait engendrer des blessures graves. Ce produit est conforme à CAN ICES-2 / NMB-2. X7501200500 © 07/19 ECHO Incorporated...
Page 2 Introduction......................... 3 Informations D'entretien ..................... 3 Pièces/numéro de série ..................3 Entretien......................4 Soutien aux produits de consommation ECHO..........4 Enregistrement de produit.................. 4 Littérature additionnelle..................4 Sécurité ........................5 Symboles de sécurité dans le manuel et informations importantes ....5 Symboles internationaux..................
Page 3 INFORMATIONS D'ENTRETIEN Pièces/numéro de série Les pièces authentiques ECHO et les pièces et assemblages pour vos produits ECHO sont disponibles uniquement auprès d'un détaillant ECHO autorisé. Lorsque vous avez besoin d'acheter des pièces toujours avoir le numéro de modèle...
Page 4 L'entretien de ce produit au cours de la période de garantie doit être effectué par un centre de service ECHO autorisé. Pour le nom et l'adresse du centre de service ECHO le plus près de chez vous, demandez à votre détaillant ou appeler: 1-800-432-ECHO (3246). L'information de détaillant est également disponible sur notre Site Web.
Page 5 Remarque: Ce message ci-joint fournit des conseils pour l'utilisation, soins et maintenance de l'unité. SYMBOLE DE CERCLE ET BARRE OBLIQUE Ce symbole signifie que l'action spécifique affichée est interdite. Ignorer ces interdictions peut entraîner des blessures graves ou mortelles. X7501200500 © 07/19 ECHO Incorporated...
Page 6 Régime de ralenti Haute vitesse Perte de doigts Poire d’amorçage NE PAS approcher le Marche/arrêt carburant de allumage flammes ou d’étincelles. Starter volet de NE PAS fumer départ position près du carburant. start (fermé) X7501200500 © 07/19 ECHO Incorporated...
Page 7 PB-8010 H/T SÉCURITÉ Symbole Description Symbole Description Starter volet de Porter des départ position chaussures RUN (ouvert) antidérapantes Attention aux objets lancés Ne laisser personne approcher à moins de 15 m (50 pi) X7501200500 © 07/19 ECHO Incorporated...
Page 8 Une protection oculaire qui répond aux exigences ANSI ◆ Z87.1 ou CE doit être portée à chaque fois que vous utilisez l'unité. Pour un surcroît de sécurité, portez un masque facial ◆ pleine grandeur sur des lunettes de sécurité pour vous X7501200500 © 07/19 ECHO Incorporated...
Page 9 égratignures, et du froid, en plus de réduire la transmission des vibrations de la machine à vos mains. Protection auditive ECHO recommande de porter des protections auditives chaque fois que l'unité est utilisée. Protection des voies respiratoires Les utilisateurs sensibles à...
Page 10 En l'absence de telles informations, ECHO ne recommande pas l'utilisation de ce produit par toute personne utilisant un stimulateur cardiaque. Utilisation prolongée / conditions extrêmes Une exposition prolongée au froid et/ou aux vibrations peut...
Page 11 Le plus tôt le RSI / SCC sera diagnostiqué, plus de chance nous aurons de prévenir les dommages permanents aux nerfs et muscles. X7501200500 © 07/19 ECHO Incorporated...
Page 12 Ne pas travailler en position de déséquilibre ou sur une échelle. Ne pas toucher les surfaces brûlantes • Garder l’échappement exempt de débris inflammables. Éviter tout contact pendant l’utilisation et immédiatement après l’arrêt. X7501200500 © 07/19 ECHO Incorporated...
Page 13 Utilisez uniquement des accessoires approuvés. Des blessures graves peuvent résulter de l'utilisation d'une combinaison de pièces mobiles non approuvées. ECHO, INC. ne sera pas tenu responsable de la défaillance des dispositifs de coupe, des pièces mobiles ou des accessoires qui n'ont pas été testés et approuvés par ECHO.
Page 14 émissions du moteur répondent aux réglementations d'émissions applicables, à condition que les procédures de maintenance approuvées sont respectées comme indiqué dans la section Maintenance de ce manuel. X7501200500 © 07/19 ECHO Incorporated...
Page 15 S’assurer que les autocollants sont lisibles et veiller à bien comprendre et respecter leurs instructions. Si un autocollant est illisible, un remplacement pourra être commandé auprès du revendeur ECHO. L'étiquette de sécurité est à titre indicatif seulement. Votre étiquette pourrait avoir une apparence légèrement différente.
Page 16 Silencieux pare-étincelles ou silencieux pare-étincelles avec le catalyseur 10. Réservoir d'essence 11. Pièce d'insertion pour temps froid 12. Bouchon du réservoir de carburant 13. Bougie 14. Volet de départ 15. Poignée du cordon lanceur 16. Poire d’amorçage X7501200500 © 07/19 ECHO Incorporated...
Page 17 S’assurer que les autocollants sont lisibles et veiller à bien comprendre et respecter leurs instructions. Si un autocollant est illisible, un remplacement pourra être commandé auprès du revendeur ECHO. L'étiquette de sécurité est à titre indicatif seulement. Votre étiquette pourrait avoir une apparence légèrement différente.
Page 18 Silencieux pare-étincelles ou silencieux pare-étincelles avec le catalyseur 10. Réservoir d'essence 11. Pièce d'insertion pour temps froid 12. Bouchon du réservoir de carburant 13. Bougie 14. Volet de départ 15. Poignée du cordon lanceur 16. Poire d’amorçage X7501200500 © 07/19 ECHO Incorporated...
Page 19 PB-8010 H/T CONTENU CONTENU Le produit ECHO que vous venez d’acheter a été pré-assemblé en usine. Du fait des restrictions imposées par l’emballage, l’assemblage de certaines pièces peut être nécessaire. Après l'ouverture du carton, vérifier pour tout dommage. Aviser immédiatement votre détaillant ou concessionnaire ECHO des pièces manquantes ou endommagées.
Page 20 Installez les tubes de souffleur et la poignée droite Installez les colliers à vis (A) aux deux extrémités du tube flexible (B). Insérez le fil antistatique à travers le tube flexible, dans le tube articulé. X7501200500 © 07/19 ECHO Incorporated...
Page 21 Maintenez le tube articulé et tournez le tube droit selon le sens horaire, de manière à engager les ergots de verrouillage dans leurs gorges, jusqu’à ce que le raccordement soit solide. Ne forcez pas le raccordement. X7501200500 © 07/19 ECHO Incorporated...
Page 22 (G) sefixe à l'extrémité coudée du tube flexible. Insérez le fil antistatique à travers le tube flexible. Remarque: Un lubrifiant léger peut être utilisé pour faciliter l’installation du tube flexible sur le coude du souffleur. X7501200500 © 07/19 ECHO Incorporated...
Page 23 à engager les ergots de verrouillage dans leurs gorges, jusqu’à ce que le raccordement soit solide. Ne forcez pas le raccordement. 10. Insérez le tube d'extrémité (J) au tube droit comme à l'étape X7501200500 © 07/19 ECHO Incorporated...
Page 24 Les gaz d’échappement peuvent causer de graves brûlures. TOUJOURS placer l’outil de façon à diriger les gaz d’échappement loin du visage et du corps. X7501200500 © 07/19 ECHO Incorporated...
Page 25 à 2 temps de marque ECHO, répondant aux normes ISO-L-EGD (ISO/CD 13738) et J.A.S.O. FD doit être utilisée. L’huile 2 temps de marque ECHO est conforme à ces normes. Des problèmes de moteur dus à un manque de lubrification causé par la non-utilisation d'une huile certifiée ISO-L-EGD (ISO/CD 13738) et J.A.S.O.
Page 26 ÉVITEZ d'inhaler les vapeurs ou les bruines d'huile. ◆ L’huile 2 temps de marque ECHO peut être mélangée dans une proportion de 50:1 pour une application dans tous les moteurs ECHO vendus par le passé indépendamment du rapport indiqué dans leurs manuels.
Page 27 Ajouter la quantité appropriée gal US litre d'huile 2-temps à l'essence. Fermez le récipient et agitez pour mélanger l'huile avec l'essence. Ajoutez le reste de l'essence, fermez le réservoir de carburant et mélangez de nouveau. X7501200500 © 07/19 ECHO Incorporated...
Page 28 Les lois sur l'élimination des déchets varient d'une localité à l'autre. Démarrage du moteur à froid PB-8010 H seulement: • Tournez la manette de gaz avec ressort de rappel vers le bas à une position d'utilisation confortable. PB-8010 H/T: •...
Page 29 Pompez la poire d’amorçage à nouveau 4 à 5 fois. PB-8010T Démarreur à rappel Tirez sur la poignée du cordon lanceur (D) jusqu'au démarrage du moteur, ou un maximum de 5 tractions X7501200500 © 07/19 ECHO Incorporated...
Page 30 Laissez le moteur se réchauffer au ralenti pendant plusieurs minutes avant d'utiliser. Manette de gaz Après le réchauffement du moteur, déplacez la manette de gaz progressivement pour augmenter le régime moteur à la vitesse de fonctionnement souhaitée. X7501200500 © 07/19 ECHO Incorporated...
Page 31 Cordon lanceur Tirez la poignée du cordon lanceur (D) et le moteur devrait démarrer. N'utilisez pas l'étrangleur (B) Remarque: Si le moteur ne démarre pas après 5 fois, suivez les procédures de démarrage à froid. X7501200500 © 07/19 ECHO Incorporated...
Page 32 Si le moteur ne s'arrête pas lorsque le commutateur d'arrêt est déplacé à la position STOP, fermer l'étrangleur - position de COLD START - afin d'étouffer le moteur. Communiquer avec l'atelier de réparation de votre détaillant avant d'utiliser l'appareil à nouveau. X7501200500 © 07/19 ECHO Incorporated...
Page 33 N’utiliser qu’aux heures permises. Pour réduire le niveau sonore, limiter le nombre de pièces d'équipement utilisés en même temps. Laisser le moteur se réchauffer au ralenti accéléré pendant quelques minutes. X7501200500 © 07/19 ECHO Incorporated...
Page 34 élevé, plus le moteur est bruyant. Minimaliser la poussière en travaillant à bas régime et, au besoin, en mouillant le matériau à déblayer. Ne pas chasser les débris sur la propriété d’autrui. Soyez intelligent - Montrez-vous bon voisin. X7501200500 © 07/19 ECHO Incorporated...
Page 35 Installez l'insert par temps froid (B) sur le cadre au-dessus de l'admission d'air. Installez le coussin dorsal (A) sur le cadre pour insertion par temps froid. Remarque: Les performances du souffleur peuvent s'en trouver légère-ment réduites. X7501200500 © 07/19 ECHO Incorporated...
Page 36 Niveau 1 = Facile à effectuer. Des outils courants peuvent être requis. Niveau 2 = Moyennement difficile. Certains outils spécialisés peuvent être requis. Niveau 3 = Consultez votre détaillant. Cliquez ICI ou visitez le site http://www.echo-usa.com/products/ maintenance-kit. https://www.shindaiwa-usa.com/you-can.aspx Pour de plus amples renseignements sur les trousses d'entretien.
Page 37 Toujours se baser sur sa propre expérience pour déterminer la fréquence des entretiens nécessaires. REMARQUES CONCERNANT L’ENTRETIEN: 1 Toutes les recommandations de remplacement de pièces sont basées sur la découverte de dommages ou d’usure lors de l’inspection. X7501200500 © 07/19 ECHO Incorporated...
Page 38 étroitement dans la cavité de filtre à air à air, et qu’il est remis en place avec la même face vers l’extérieur qu’à l’origine. Remonter les composants en reprenant les étapes à l’inverse. X7501200500 © 07/19 ECHO Incorporated...
Page 39 être utilisés pour remplacer le tuyau d’alimentation d’origine du matériel. Des amendes allant jusqu’à $37500 peuvent être appliquées en cas d’utilisation d’une pièce de rechange non certifiée. X7501200500 © 07/19 ECHO Incorporated...
Page 40 Les résidus de sable endommageraient le moteur. 0.65 mm (0.026 in.) Régler l’écartement de l’électrode en le fléchissant. Serrer la bougie à 102-153 kgf • cm (86 à 133 po • lbf). X7501200500 © 07/19 ECHO Incorporated...
Page 41 être des «entretiens normaux». Aucune défaillance due à un manque d’entretien n’est couverte par la garantie. Nettoyage de la Grille Nettoyer la grille d’admission située entre le châssis dorsal et le corps de la soufflante. X7501200500 © 07/19 ECHO Incorporated...
Page 42 Remarque: En nettoyant des gisements de carbone, faites attention à ne pas endommager le corps catalytique. Remettre le tamis en place. Remettre le capot du moteur en place. Remettre la fil de la bougie. X7501200500 © 07/19 ECHO Incorporated...
Page 43 Ne pas rayer le cylindre ni le piston en nettoyant la lumière d’échappement. Ne pas laisser de calamine pénétrer dans le cylindre. Inspecter le joint de silencieux et le remplacer s’il est endommagé. Mettre en place le joint de silencieux et le silencieux. X7501200500 © 07/19 ECHO Incorporated...
Page 44 à une altitude supérieure à 335 m (1.100 pi.), il peut être nécessaire de faire régler le carburateur par un concessionnaire réparateur ECHO agréé. Si le moteur a été réglé pour un fonctionnement à une altitude supérieure à...
Page 45 (A) du ralenti doit être réglé conformément aux spécifications de la page «Caractéristiques» de ce manuel. Tourner la vis de ralenti (A) dans le sens horaire pour accélérer le ralenti et dans le sens antihoraire pour le ralentir. X7501200500 © 07/19 ECHO Incorporated...
Page 46 3/16 - 1/4 in. l'ajustement activez et relâchez (4 - 6 mm) le levier d'accélération plusieurs fois afin de vérifier si la course du levier du papillon d'admission du carburateur est complète, du ralenti jusqu'à l' ouverture maximum. X7501200500 © 07/19 ECHO Incorporated...
Page 47 Ajuster à Écart d'étincelle démarre pas 0,65 mm incorrect - cou- (0,026 po.) - Étincelle sur Aucune vert de carbone - nettoyer ou bougie étincelle encrassé de car- remplacer - burant - bougie remplacer défectueuse bougie X7501200500 © 07/19 ECHO Incorporated...
Page 48 Ne pas remiser l’outil pendant une période prolongée (30 jours ou plus) sans avoir pris les mesures de protection suivantes: Ranger l’outil dans un endroit sec, exempt de poussière, hors de la portée des enfants. X7501200500 © 07/19 ECHO Incorporated...
Page 49 (PMH) et l’y laisser. 10. Remettre la bougie en place. Branchez le fil de la bougie à la bougie d'allumage. 11. Retirer le tube de soufflerie/aspiration. X7501200500 © 07/19 ECHO Incorporated...
Page 50 Régime à pleins gaz 7.800 tr/min Vitesse d’air maximum avec 94,5 m/sec (211 mph) tuyaux Volume d’air 30,3 m /min. (1071 ft. /min.) Niveau sonore à 15.25 m 79,3 dB(A) (50 pi) échelle dB(A) selon ANSI B175.2 X7501200500 © 07/19 ECHO Incorporated...
Page 52 êtes le propriétaire en cas de besoin d'une réparation sous garantie. Si vous n'avez pas accès a l'internet vous pouvez compléter le formulaire ci- inclus et le poster à l'adresse suivante: ECHO Inc., Product Registration, PO Box 1139, Lake Zurich IL 60047. X7501200500 © 07/19 ECHO Incorporated...
Page 56 (H)P52315001001 - P52315999999 (T)P52415001001 - P52415999999 ECHO INCORPORATED 400 Oakwood Road Lake Zurich, IL 60047 www.echo-usa.com...
