Manuels Connexes pour Contimac SB 32 F
Sommaire des Matières pour Contimac SB 32 F

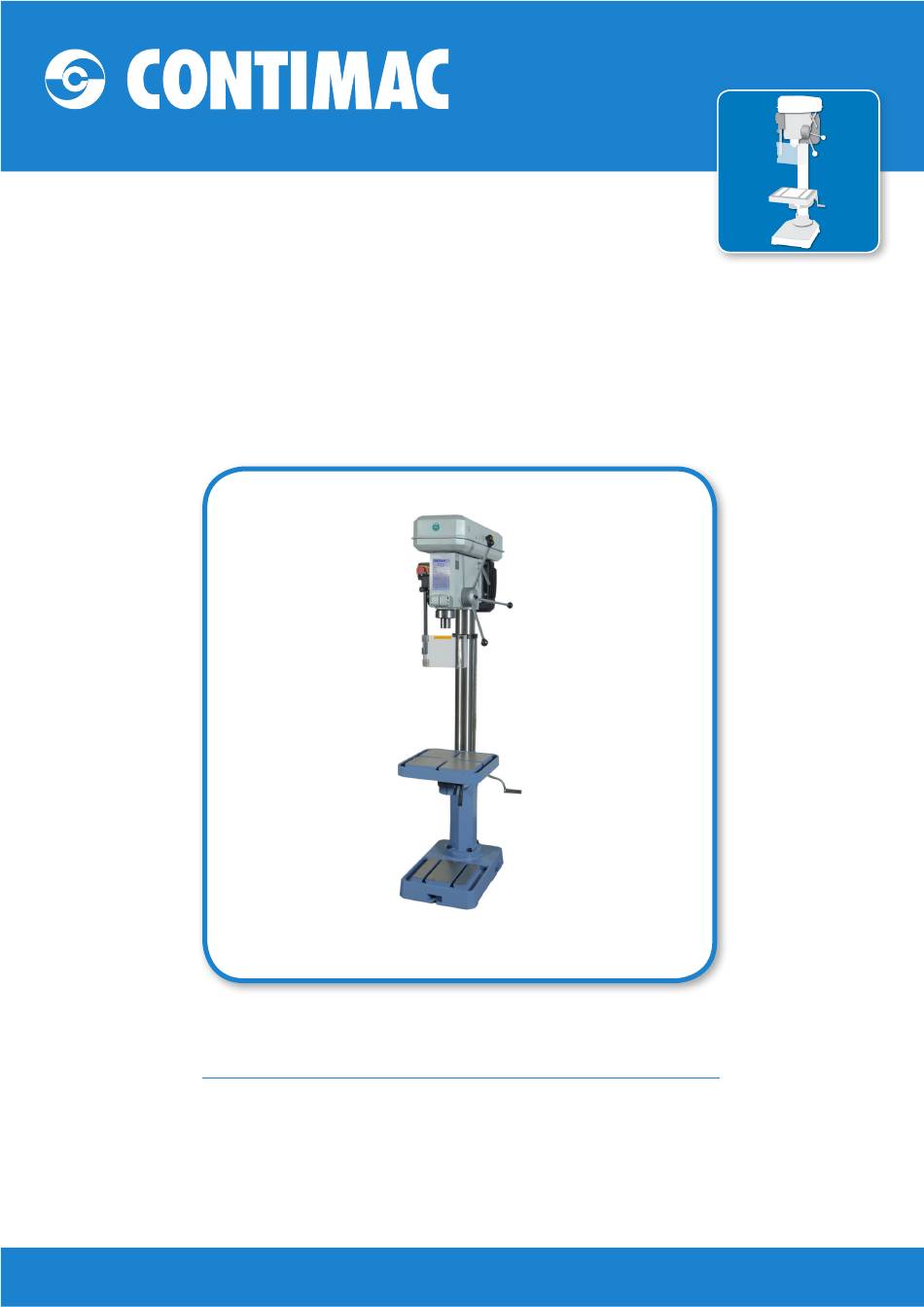

- Page 1 ® p r o e q u i p m e n t Mode d’emploi FOREUSE A COLONNE SB 32 F N° de cde. 35047 www.contimac.be...
- Page 2 8. Entretien ........................10 9. Installation ........................10 10. Vitesse du foret et tension de la courroie ..............10 11. Défauts ........................11 12. Liste et dessin des pièces détachées ................12 CE Déclaration de Conformité ........Fout! Bladwijzer niet gedefinieerd. www.contimac.be...
- Page 3 élevée. Les accidents suivants peuvent se produire : la prise des vêtements par des parties rotatives, des pièces peuvent être éjectées etc. Il est important que les protections prévues restent en place. Réfléchissez sur les conseils repris dans le manuel. www.contimac.be...
- Page 4 10. Toujours utiliser des lunettes de sécurité ainsi qu’un masque anti-poussière si le travail produit de la poussière. 11. Fixer la pièce à travailler. Si possible, utiliser des étaux pour tenir la pièce. C’est plus sûr et vous auriez les deux mains libres. www.contimac.be...
- Page 5 à proximité. Vérifier si tous les éléments sont bien fixés avant de démarrer la machine. 13. Avant de la mettre en marche, vérifier si le couvercle des courroies est bien fermé. 14. N’effectuez pas de réparations pendant que les outils sont en rotation. www.contimac.be...
- Page 6 à la terre. 5. Quand vous utilisez une rallonge, prenez un câble de 3 fils et raccordez les 3 fils à la fiche et à la prise de courant. 6. Remplacez ou réparez immédiatement un câble tordu. www.contimac.be...
- Page 7 6. Diagrammes électriques Note: Utilisez des fusibles d’au moins 16 A pour votre propre sécurité. www.contimac.be...
- Page 8 Réglage de l’angle d’inclinaison. Desserrer le boulon de fixation de la table. Incliner la table à la position voulue et resserrer le boulon. Tourner 360°. Desserrer le levier de fixation, tourner la table à la position voulue et resserrer le levier. www.contimac.be...
- Page 9 évite des bavures. Pour immobiliser la pièce à travailler, faites-la appuyer contre le côté gauche de la colonne. L’utilisation d’un étau. Pour maintenir les petites pièces qu’on ne peut pas fixer sur la table, il faut mieux utiliser un étau. www.contimac.be...
- Page 10 été appliquée dans l’usine. Ensuite lubrifier avec l’huile pour machines. 3. Installez votre foreuse sur un sol plat et fixez-la au moyen des boulons. 10. Vitesse du foret et tension de la courroie La vitesse appropriée est indiquée sur le tableau ci-dessous. www.contimac.be...
- Page 11 1. Supporter ou fixer la déplace pièce 6. La table se déplace 1. Elle doit être lubrifiée 1. Lubrifier avec une difficilement 2. Crémaillère déformée huile légère 3. Fixation de la table serrée 2. Rectifier la crémaillère 3. Desserrer la crémaillère www.contimac.be...
- Page 12 Poulie centrale Collier Vis et ressort (2) Levier de descente (3) Courroie Levier de serrage Axe poulie centrale Anneau levier Roulement Echelle axe Roulement Tige levier Table Levier courroie Fourreau Boulon Roulement Barre A Plaque moteur Cône Barre B Coin www.contimac.be...
- Page 13 www.contimac.be...
- Page 14 www.contimac.be...
- Page 15 www.contimac.be...
- Page 16 www.contimac.be...
