Manuels Connexes pour Philips Signage Solutions 49BDL5057P
Sommaire des Matières pour Philips Signage Solutions 49BDL5057P

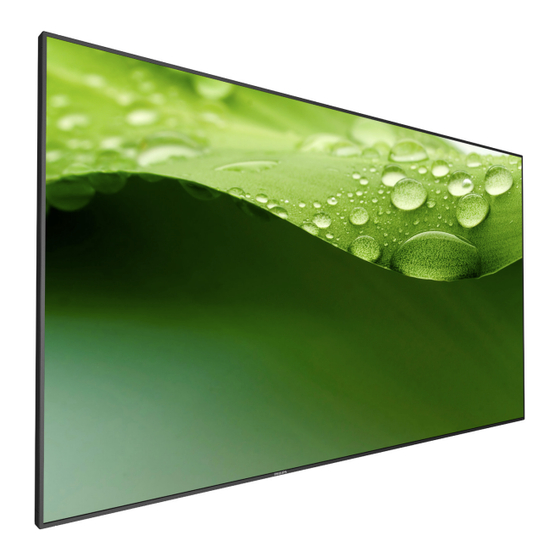

- Page 1 49BDL5057P V1.00 www.philips.com/welcome Manuel de l'utilisateur (Français)
- Page 2 Utilisation : • Gardez le moniteur à l'abri du soleil et des poêles ou toute autre source de chaleur. • Éloignez tout objet pouvant tomber dans les orifices de ventilation ou empêcher le refroidissement correct des composants électroniques de l'écran. • N'obstruez pas les fentes de ventilation du boîtier. • Lors de la mise en place du moniteur, veillez à ce que la fiche d'alimentation et la prise soient facilement accessibles. • Si vous éteignez l'écran en débranchant le cordon d’alimentation, attendez au moins 6 secondes avant de rebrancher le cordon d’alimentation pour l’utiliser. • Assurez-vous de n'utiliser qu'un cordon d'alimentation fourni par Philips. Si le cordon d'alimentation est manquant, veuillez contacter votre centre de service local. • Ne soumettez pas l'écran à de fortes vibrations ou à des impacts violents lorsque vous l’utilisez. • Ne pas cogner ni faire tomber l'écran pendant l'utilisation ou le transport. • Pour les portes ou les capots destinés à être retirés par l’opérateur pour installation des accessoires. Des instructions doivent être fournies pour retirer et réinstaller correctement la porte. Entretien : • Afin de protéger votre écran contre des dommages, n’appuyez pas trop fortement sur l’écran LCD. Lorsque vous déplacez l'écran, saisissez-le par son cadre pour le soulever ;...
- Page 3 49BDL5057P Lisez et suivez ces instructions lorsque vous connectez et utilisez votre écran : • Débranchez le moniteur si vous n'allez pas l'utiliser pendant une longue période de temps. • Débranchez le moniteur si vous voulez le nettoyer ; utilisez uniquement un chiffon légèrement humide. L’écran peut être essuyé avec un chiffon sec lorsqu'il est éteint. Cependant n’utilisez jamais de l’alcool, des solvants ou des liquides à base d'ammoniaque. • Consultez un technicien de service si le moniteur ne marche pas normalement lorsque vous avez suivi les instructions de ce manuel. • Le boîtier ne doit être ouvert que par un technicien qualifié. • Gardez le moniteur à l'abri du soleil et des poêles ou toute autre source de chaleur. • Enlevez les objets qui pourraient tomber dans les fentes de ventilation ou obstruer le refroidissement des composants électroniques du moniteur. • N'obstruez pas les fentes de ventilation du boîtier. • Gardez le moniteur au sec. Pour réduire le risque d’incendie, évitez de l’exposer à la pluie ou à une humidité excessive. • Pour éteindre l'écran en débranchant le cordon d'alimentation ou le cordon d'alimentation CC, attendez 6 secondes avant de rebrancher le cordon d'alimentation ou le cordon d'alimentation CC pour un fonctionnement normal.
- Page 4 49BDL5057P Avis du Centre polonais d'essais et de certification L’équipement doit être alimenté par une prise avec un circuit de protection (une prise à trois broches). Tous les équipements fonctionnant ensemble (ordinateur, écran, imprimante, etc) doivent utiliser la même source d'alimentation. Le conducteur de phase de l'installation électrique de la pièce doit avoir un dispositif de protection court-circuit sous la forme d'un fusible d'une valeur nominale inférieure à 16 ampères (A). Afin d’éteindre complètement l’équipement, le câble électrique doit être retiré de la prise électrique, qui devrait être localisée prêt de l’équipement et facilement accessible. Une marque de protection « B » confirme que l’équipement est en conformité avec les nécessaires protections d’usage des standards PN-93/T- 42107 et PN-89/E-06251.
- Page 5 49BDL5057P Information pour la GB seulement AVERTISSEMENT - CET APPAREIL DOIT ETRE MIS A TERRE. Important : Cet appareil est fourni avec une prise moulée approuvée 13A. Pour changer un fusible dans ce type de prise, procédez comme suit :+ 1. Retirez le couvercle du fusible et le fusible. 2. Insérez le nouveau fusible qui doit être de type approuvé BS 1362 5A, A.S.T.A. ou BSI. 3. Remettez le couvercle du fusible. Si la prise installée ne correspond pas à vos branchements, elle devrait être enlevée et une prise à 3 branches appropriée installée à sa place. Si la prise principale contient un fusible, il devrait avoir une valeur de 5A.
- Page 6 49BDL5057P China RoHS 电子电气产品有害物质限制使用标识要求 (中国RoHS法规标识要求) 产品中有害物质的名称及含量。 有害物质 零部件名称 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (Cr (VI)) (PBB) (PBDE) 塑料外框 后壳 CCFL panel 电路板组件* 底座 电源线 其他线材 遥控器 *：电路板组件包括印刷电路板及其构成的零部件，如电阻、电容、集成电路、连接器等。 本表格依据SJ/T 11364的规定编制。 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 标准规定的限量要求以下. 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 标准规定的限量要求. 上表中打“X”的部件中，应功能需要，部分有害物质含量超出GB/T 26572规定的限量要求，但是符...
- Page 7 49BDL5057P 《废弃电器电子产品回收处理管理条例》提示性说明 为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品 回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。 設備名稱： 液晶彩色顯示器，型號（型式）：49BDL5057P 限用物質及其化學符號 單元 鉛 汞 鎘 六價鉻 多溴聯苯 多溴二苯醚 (Pb) (Hg) (Cd) (PBB) (PBDE) 塑料外框 ○ ○ ○ ○ ○ ○ 後殼 ○ ○ ○ ○ ○ ○ － ○ ○ ○ ○ ○ 液晶面板 電路板組件...
- Page 8 此為甲類資訊技術設備 , 於居住環境中使用時 , 可能會造成射頻擾動 , 在此種情況下 , 使用者會被要 求採取某些適當的對策 . Mis au rebut à la fin de vie Votre nouveau Moniteur d'information du public contient des matériaux qui peuvent être recyclés et réutilisés. Des entreprises spécialisées peuvent recycler votre produit pour augmenter la quantité de matériels réutilisables et minimiser la quantité à être jetée. Veuillez consulter votre réglementation locale relative à l’enlèvement de votre vieux moniteur depuis votre revendeur Philips local. (Pour les clients au Canada et U.S.A.) Ce produit peut contenir du plomb et/ou du mercure. Débarrassez-vous en respectant les réglementations locales et fédérales. Pour toute information complémentaire sur le recyclage, contactez www.eia.org (Consumer Education Initiative). Déchet d'équipement électrique et électronique - DEEE A l’attention des utilisateurs des foyers de l’Union Européenne...
- Page 9 49BDL5057P Piles Pour l’Europe : La poubelle barrée indique que les piles usées ne doivent pas être éliminées avec les ordures ménagères ! Il existe un système de collecte séparé pour les piles usées, pour permettre un traitement adéquat et un recyclage en conformité avec la législation.
- Page 10 49BDL5057P Table des matières 5.12. About (À propos) ..............37 5.13. Supplementary (Autres) ............38 Menu OSD ................40 Déballage et installation ............1 6.1. Navigation du menu OSD ........... 40 1.1. Déballage ..................1 6.2. Présentation du menu OSD ..........40 1.2. Contenu de la boîte ..............1 1.3.
- Page 11 49BDL5057P Déballage et installation 1.1. Déballage • Ce produit est emballé dans un carton, avec les accessoires standard. • Tous les autres accessoires optionnels seront emballés séparément. • A cause de la taille et du poids de ce moniteur, il est recommandé qu'il soit transporté par deux personnes. • Après l'ouverture du carton, assurez-vous que le contenu est complet et en bon état. 1.2. Contenu de la boîte Veuillez vérifier que la boîte contient tous les éléments suivants : • Moniteur LCD • Guide de démarrage • Télécommande avec piles AAA NORMAL SOURCE FORMAT • Cordon électrique (1,8 m) LIST INFO ADJUST OPTIONS • Câble RS232 (1,8 m) • Câble de connexion en chaîne RS232 (1,8 m)
- Page 12 49BDL5057P 1.4. .Montage sur un mur Pour installer ce moniteur sur un mur, vous devrez obtenir un kit de montage mural standard (disponibles commercialement). Nous vous recommandons d'utiliser une interface de montage qui est conforme au standard TUV-GS et/ou UL1678 en Amérique du Nord. Feuille de Protection Grille VESA Tableau Support de dessus de table 1. Poser la feuille de protection sur une table, qui était enveloppée autour du moniteur lorsqu’il était emballé, sous la surface de l’écran pour ne pas le rayer. 2. Assurez vous que vous avez bien tous les accessoires dont vous avez besoin pour le montage de ce moniteur (montage mural, montage au plafond, support de table, etc.). 3. Suivez les instructions qui viennent avec le kit de montage. Le non respect des procédures de montage pourrait endommager l’équipement ou causer des blessures à l’utilisateur ou à l’installateur.
- Page 13 49BDL5057P 1.5. Montage en position portrait Ce moniteur peut être installé en position portrait. 1. Retirez le support de table, s'il est attaché. 2. Tournez par 90 degrés vers la droite. Le logo « » doit être sur le coté GAUCHE lorsque vous faites face au moniteur. 1.5.1. Comment utiliser le guider de logo avec la position portrait 1. Mettez le guider dans le coin inférieur gauche du panneau frontal de l’affichage. Pliez les deux bords. 2. Décollez le film de protection au dos de l’étiquette du logo « ». Tenez et pressez sur le guider avec votre main gauche. Mettez l’étiquette du logo «...
- Page 14 49BDL5057P 1.6. Instructions d'utilisation du Kit d'alignement de bord 1.6.1. Installer le Kit d'alignement de bord • Utilisation du « Kit d'alignement de bord-1 » sur deux écrans adjacents. • Installez le « Kit d'alignement de bord-1 » avec 2 vis M3. • Utilisation du « Kit d'alignement de bord-2 » sur quatre écrans adjacents. REMARQUE : L orsque vous voulez installer le kit d'alignement des bords, consultez un technicien qualifié pour une installation correcte. Nous déclinons toute responsabilité pour les installations qui ne sont pas effectuées par un technicien qualifié.
- Page 15 49BDL5057P Pièces et fonctions 2.1. Panneau de contrôle Bouton [ ] Capteur de la télécommande et voyant d'état d'alimentation Utilisez ce bouton pour allumer ou mettre le moniteur en mode veille. • Reçoit les signaux de la télécommande. • Indique l'état actuel de fonctionnement du téléviseur sans OPS : Bouton [MUET] - S'allume vert lorsque le moniteur est allumé. Pour Marche/Arrêt la fonction Muet. - S’allume en rouge lorsque le moniteur est en mode veille. Bouton [ENTRÉE] - S'allume orange lorsque le moniteur entre en mode APM. Pour choisir la source d'entrée. - Lorsque {CALENDRIER} est activé, le voyant clignotera en • Fonctionne comme bouton [ ] dans le menu à l'écran.
- Page 16 49BDL5057P 2.2. Prises d'entrée/sortie 11 12 13 14 ENTRÉE CA SORTIE DVI / SORTIE VGA Courant CA de la prise murale. Sortie vidéo DVI ou VGA. BOUTON D’ALIMENTATION PRINCIPALE Entrée DisplayPort / Sortie DisplayPort Allume/éteint le courant d’alimentation principal. Entrée/sortie vidéo DisplayPort. SORTIE CA RJ-45 Prise d’alimentation pour la prise ENTRÉE CA d’un lecteur Fonction de contrôle LAN pour l’utilisation d’un signal à distance à multimédia. partir d’un centre de contrôle. ENTRÉE IR / SORTIE IR USB B Entrée/sortie de signal IR pour la fonction loop-through.
- Page 17 49BDL5057P 2.3. Remote Control (Télécommande) Bouton LISTE [ Aucune fonction. 2.3.1. Fonctions générales Boutons de NAVIGATION Menu principal : Allez au menu OSD d'image intelligente. Menu principal : Pour déplacer la barre de sélection vers le haut pour ajuster l’élément sélectionné. Menu de connexion en chaîne IR : Augmentez le numéro d'ID du groupe contrôlé. Menu principal : Allez au menu OSD de la source audio. Menu principal : Déplacez la barre de sélection vers le bas pour ajuster l’élément sélectionné. Menu de connexion en chaîne IR : Réduisez le numéro d'ID du groupe contrôlé.
- Page 18 49BDL5057P 2.3.2. ID télécommande Appuyez sur le bouton [ID]. La DEL rouge clignote deux fois. 1. Appuyez sur le bouton [DÉFINIR ID] pendant plus d'une seconde Vous pouvez régler l'ID de télécommande lorsque vous souhaitez pour entrer en mode ID. La DEL rouge s'allume. utiliser cette télécommande sur un des écrans disponibles. Appuyez de nouveau sur le bouton [DÉFINIR ID] pour quitter le mode ID. La DEL rouge s'éteint. Appuyez sur les chiffres [0] à [9] pour sélectionner l'écran que vous souhaitez contrôler. Par exemple :Appuyez sur [0] et [1] pour l'écran n°1, et sur [1] et [1] pour l'écran n°11. Les nombres disponibles vont de [01] à [255]. 2. Le mode ID est fermé après 10 secondes sans pression de bouton. 3. Si une erreur survient lorsque vous appuyez sur des boutons autres que les chiffres, attendez 1 seconde après l'arrêt de la DEL rouge et son rallumage, puis appuyez de nouveau sur les touches numériques. 4. Appuyez sur le bouton [ENTRÉE] pour confirmer. La DEL rouge clignote deux fois puis s'éteint.
- Page 19 3. Lorsque vous lisez des PDF, de la vidéo ou de la musique, appuyez sur pour arrêter la lecture. Puis appuyez à nouveau sur pour reprendre la lecture depuis le début du fichier. 4. Lorsque vous lisez des PDF, de la vidéo ou de la musique, appuyez sur pour mettre la lecture en pause. 5. Tous les fichiers multimédia ou PDF doivent être placés dans le dossier, nommé « philips » avec un sous-dossier sous le répertoire racine du stockage spécifié (interne/USB/carte SD). Tous les sous- dossiers (vidéo/photo/musique/pdf) sont nommés par type et ne doivent pas être modifiés. vidéos : {répertoire racine de stockage}/philips/video/ photos : {répertoire racine de stockage}/philips/photo/ musique : {répertoire racine de stockage}/philips/music/ pdf : {répertoire racine de stockage}/philips/pdf/ Notez que les répertoires racine des trois stockages sont...
- Page 20 49BDL5057P Bouton ACCEUIL [ 2. Pour les fichiers PDF, saisissez le numéro de page en appuyant sur les touches numérotées et appuyez sur pour accéder à la Ouvre le menu OSD. Le bouton n'est contrôlé que par le mode scalaire. page spécifique. Bouton LISTE [ Bouton FORMAT [ 1. Dans le contenu de la page Web, déplacez la sélection vers le Pour changer le format d’image. Le bouton n'est contrôlé que par le haut jusqu'aux éléments cliquables suivants. mode scalaire. 2. Déplacez la sélection vers le haut vers le contrôle ou widget Bouton RETOUR [ suivant, comme les boutons. Pour retourner à la page précédente ou quitter la fonction Boutons de NAVIGATION précédente.
- Page 21 49BDL5057P 2.3.4. Installation des piles dans la télécommande La télécommande fonctionne avec deux piles AAA 1,5V. Pour installer ou remplacer les piles : 1. Pressez et faites glisser le couvercle pour l’ouvrir. 2. Alignez les piles en respectant les signes (+) et (-) à l’intérieur du compartiment des piles. 3. Refermez le couvercle. Mise en garde : Une utilisation incorrecte des piles peut entrainer des fuites ou une explosion. Respectez toujours les instructions suivantes : • Insérez les piles « AAA » en faisant correspondre les signes (+) et (-) des piles avec les signes (+) et (-) dans le compartiment des piles. • N’utilisez jamais des piles de différents types. • N’utilisez jamais des piles neuves avec des piles usées. Cela réduit la vie des piles ou elels peuvent fuire. • Enlevez les piles usées immédiatement pour que le liquide des piles ne coule pas dans le compartiment des piles. Ne touchez pas l’acide des piles si elles fuient, car cela est toxique à la peau. REMARQUE : S i vous n’avez pas l’intention d’utiliser la télécommande pendant une longue période, retirez les piles.
- Page 22 49BDL5057P Connexion à un équipement externe 3.1. Connexion à un équipement externe (DVD/VCR/VCD) 3.1.1. En utilisant l’entrée vidéo HDMI DVD / VCR / VCD Sortie HDMI [ENTRÉE HDMI] 3.2. Connexion à un PC 3.2.1. En utilisant l’entrée DVI Sortie DVI [ENTRÉE DVI] 3.2.2.
- Page 23 49BDL5057P 3.2.3. Utilisation de l’entrée DisplayPort Sortie DisplayPort [ENTRÉE DisplayPort] 3.3. Connexion de l’équipement audio 3.3.1. Connexion à un appareil audio externe Entrée audio Amplificateur stéréo [SORTIE AUDIO] 3.4. Connexion à plusieurs moniteurs avec configuration en chaîne Daisy Vous pouvez interconnecter plusieurs moniteurs pour créer une configuration en chaîne Daisy pour les applications comme sur un mur vidéo. REMARQUE : Un maximum de 25 écrans (5x5) peuvent être utilisés dans une configuration en chaîne DVI.
- Page 24 49BDL5057P AFFICHAGE 1 AFFICHAGE 2 [RJ-45] [RJ-45] [SORTIE RS-232C] [ENTRÉE RS-232C] 3.4.2. Connexion vidéo numérique Branchez le connecteur [SORTIE DVI / SORTIE DVI-I] du TÉLÉVISEUR 1 sur le connecteur [ENTRÉE DVI] du TÉLÉVISEUR 2. AFFICHAGE 1 AFFICHAGE 2 [DVI] [ENTRÉE DVI] [SORTIE DVI/SORTIE VGA] [ENTRÉE DV] Branchez le connecteur [SORTIE DP] du MONITEUR 1 sur le connecteur [ENTRÉE DP] du MONITEUR 2. AFFICHAGE 1 AFFICHAGE 2 [DP] [ENTRÉE DP] [SORTIE DP] [ENTRÉE DP] Branchez le connecteur [SORTIE DVI] du MONITEUR 1 sur le connecteur [ENTRÉE DVI] du MONITEUR 2.
- Page 25 49BDL5057P AFFICHAGE 1 AFFICHAGE 2 [VGA] [ENTRÉE DVI-I] [SORTIE DVI] [ENTRÉE DVI-I] 3.4.4. Connexion vidéo OPS Connectez le connecteur SORTIE OPS au connecteur HDMI1/HDMI2 puis sélectionnez la source d'entrée HDMI correspondante pour la vidéo OPS. ENTRÉE HDMI 1/HDMI 2 [SORTIE OPS] 3.5. Connexion IR Récepteur IR externe AFFICHAGE 2 AFFICHAGE 1 [ENTRÉE IR] [ENTRÉE IR] [SORTIE IR] REMARQUE : 1.
- Page 26 49BDL5057P 3.6. Connexion IR Pass-through [SORTIE IR] DVD / VCR / VCD [ENTRÉE IR] (DVD / VCR / VCD) Télécommande...
- Page 27 49BDL5057P Utilisation 2. Mode Administrateur : • Vous pouvez appuyer sur « Home + 1888 » pour démarrer le mode Administrateur. REMARQUE : Les boutons de contrôle décrits dans cette section sont principalement ceux de la télécommande, sauf si • Le mode Administrateur présentera quatre icônes : « Settings » spécifié. (Réglages), « Apps » (Applications), « Network » (Réseau) et « Help » (Aide). 4.1. Regarder la source vidéo connectée • Lorsque vous quittez le mode Administrateur, le système revient à la dernière source. Voir la page 12 pour la connexion d’équipements externes. 1) Page d'accueil du mode Administrateur, avec quatre éléments : « 1.
- Page 28 3. Sélectionnez « Compose » (Composer) sur la page d'accueil, Afficher la page du QRcode. choisissez une liste de lecture à modifier entre FILE 1 et FILE 7. L'icône de crayon signifie que la liste de lecture n'est pas vide. 4.4. Introduction du lecteur multimédia : 4. Si vous choisissez une liste de lecture vide, l'application vous guidera 1. La page d'accueil du lecteur multimédia contient trois éléments : « pour sélectionner la source multimédia. Play » (Lire), « Compose » (Composer) et « Settings » (Réglages). Tous les fichiers multimédia doivent être placés dans /philips/ du Play (Lire) : sélectionnez la liste de lecture à lire. répertoire racine. Par exemple : Compose (Composer) : modifiez la liste de lecture. - vidéos dans /root/philips/video/ Settings (Réglages) : réglage des propriétés de lecture. - photos dans /root/philips/photo/ - musique dans /root/philips/music/...
- Page 29 49BDL5057P 7. Si vous choisissez « Sort » (Trier) dans la barre coulissante, vous pouvez modifier l'ordre des fichiers un par un. 5. Vous pouvez modifier ou supprimer une liste de lecture non vide, choisissez simplement la liste de lecture souhaitée avec l'icône de crayon. 8. Appuyez sur la touche Info après avoir sélectionné le fichier souhaité, et vous obtiendrez les informations détaillées. 6. Une fois que vous commencez à modifier une liste de lecture, vous 9. Appuyez sur la touche Lecture après avoir sélectionné le fichier verrez l'écran ci-dessous. souhaité, et vous pourrez lire le fichier multimédia directement. Source - fichiers dans le stockage. Playlist (Liste de lecture) - fichiers dans la liste de lecture. 4 icônes correspondent aux touches de la télécommande. Option key (Touche Option) - lancez la barre coulissante Play key (Touche Lecture) - lisez un fichier multimédia. Info key (Touche Info) - afficher les infos du fichier multimédia. Ok key (Touche OK) - sélectionnez/désélectionnez un fichier. 6-1 Dans la barre coulissante, vous pouvez effectuer ce qui suit : - select all (sélectionner tout) : sélectionnez tous les fichiers du stockage.
- Page 30 49BDL5057P 11. Sélectionnez « Settings » (Réglages) sur la page d'accueil, cette page 3. Saisissez l'URL et appuyez sur OK, les données seront enregistrées se compose de trois parties, « Repeat Mode » (Mode répétition), « dans la liste Slideshow Effect » (Effet diaporama) et « Effect Duration » (Durée de l'effet). Repeat Mode (Mode répétition) : mode de lecture. Slideshow Effect (Effet de diaporama) : effet du diaporama photo. Effect Duration (Durée de l'effet) : durée de l'effet photo. 12. Raccourci multimédia Play (Lire) : Lecture du fichier. Pause : Mise en pause du fichier. Fast forward (Avance rapide) : avancez de 10 secondes. Rewind (Rembobiner) : reculez de 10 secondes.
- Page 31 49BDL5057P 4.2 Export (Exporter) : • Choisisse le stockage • Cliquez sur Exporter • Choisissez le fichier contenant les URL • Choisisse le stockage • Importez le fichier pour afficher les URL dans la liste • La boîte de dialogue présente le chemin d'accès et le nom d'enregistrement du fichier. Appuyez sur le bouton « save » (Enregistrer), les URL de la liste sont alors enregistrées. • Format du fichier à importer Le format de fichier doit être le suivant, avec l'extension « txt » 5. Appuyez sur OK, les URL de la liste sont alors enregistrées.
- Page 32 7.1 Source démar. • Réglez Menu OSD => Configuration1 => Source démar. => Liste de lecture du navigateur sur 0. PD affichera alors le navigateur après redémarrage. • Réglez Menu OSD => Configuration1 => Source démar. => Liste de lecture du navigateur sur 1. PD affichera alors la page Web avec la 1re URL dans l'application de navigateur. 4. Si vous choisissez une liste de lecture vide, l'application vous guidera 7.2 Calendrier pour sélectionner la source multimédia. Réglez le Menu OSD => Option avancée => Calendrier => Tous les fichiers multimédia doivent être placés dans /philips/ du Heure d'arrêt 1, Heure d'arrêt 2, entrée sur navigateur, n'importe quel répertoire racine. Par exemple : jour de la semaine et liste de lecture. - Les PDF dans /root/philips/pdf/ Enfin, cochez la case de droite. PD affichera alors la page Web avec l'URL dans l'application de navigateur à l'heure 1 et se terminera à l'heure 2.
- Page 33 49BDL5057P 7. Si vous choisissez « Sort » (Trier) dans la barre coulissante, vous pouvez modifier l'ordre des fichiers un par un. 5. Vous pouvez modifier ou supprimer une liste de lecture non vide, choisissez simplement la liste de lecture souhaitée avec l'icône de 8. Sélectionnez « Settings » (Réglages) sur la page d'accueil, cette page crayon. se compose de deux parties, « Repeat Mode » (Mode répétition), et « Effect Duration » (Durée de l'effet). Repeat Mode (Mode répétition) :mode de lecture. Effect Duration (Durée de l'effet) :durée de l'effet photo. 6. Une fois que vous commencez à modifier une liste de lecture, vous verrez l'écran ci-dessous. Source - fichiers dans le stockage. Playlist (Liste de lecture) - fichiers dans la liste de lecture. Media Hotkey (Raccourci multimédia) : 4 icônes correspondent aux touches de la télécommande. Play (Lire) : Lecture du fichier. Option key (Touche Option) - lancez la barre coulissante Pause : Page de pause.
- Page 34 49BDL5057P 4.7. CMND & Play 4.8. Custom app (Application personnalisée) (1) Server (Serveur) Configurez l’adresse du serveur CMND & Play L'utilisateur peut configurer l'application pour la source du client (2) Account (Compte) Remarque : Configurez le compte CMND & Play (1) Afficher uniquement l'application installée par l'utilisateur. (3) PIN Code (Code PIN) (2) Ne pas afficher l'application de préinstallation du système. Configurez le code PIN CMND & Play 4.8.1. Fonctionnement du menu OSD : (4) Version Il y a deux options, Ver.2 et Ver.3 RCU : Source -> Personnalisé Ver. 2 Si vous réglez l'APK client, PD ouvrira l'application cliente lorsque la source bascule sur le mode Client. utiliser l’accord 2.0 / 2.2 Si aucun APK client n'est réglé, PD affichera un écran noir lorsque la Ver.
- Page 35 49BDL5057P affichage de la signalisation 5.1. Setting (Réglage) Principaux éléments: (1) Ethernet (2) More (Plus) (S’affiche lorsque le module 4G est connecté) (3) Signage Display (Affichage de la signalisation) (4) System Tools (Outils système) (5) Display (Affichage) (6) Storage (Stockage) (7) Apps (Applications) Si un client a installé l'APK, ce dernier sera sélectionnable dans la liste. (8) Security (Sécurité) (S’affiche lorsque le module 4G est connecté) • Cas 1 : Application personnalisée non configurée. (9) Date & time (Date et heure) L'application personnalisée s'affichera et sera en surbrillance (10) Developer options (Options pour les développeurs) automatiquement. (11) About (À propos) Après la configuration, l'écran de paramètres affichera le nom de l'application. 5.2. Ethernet Activer / Désactiver pour mettre en marche / arrêter Ethernet Après avoir activé Ethernet, les paramètres indiquent : (1) Connection Type (Type de connexion) (types de connexion disponibles : DHCP/Static IP (IP Statique)) A.
- Page 36 49BDL5057P 5.2.1. DHCP Réseaux cellulaires Mode DHCP : (1) Impossible de modifier le IP Address (Adresse IP), le Netmask (Masque réseau), le DNS Address (Adresse DNS) et la Gateway (Passerelle). (2) Si la connexion est établie, la configuration actuelle du réseau s'affichera. Type de réseau préféré 5.2.2. Static IP (IP fixe) En mode IP statique, l’utilisateur peut régler manuellement le IP Address (Adresse IP), le Netmask (Masque réseau), le DNS Address (Adresse DNS) et la Gateway (Passerelle). Remarque : Limitations pour l'adresse IP, le masque réseau, adresse DNS et adresse de passerelle (1) Format : Noms des points d'accès I.
- Page 37 49BDL5057P Forfait mobile 2. Boot Logo (Logo au démarrage) 1) Menu OSD scalaire pour contrôler l'activation/la désactivation du 5.3. Signage Display (Affichage de la logo au démarrage d'Android. Fonctionnement du menu OSD scalaire signalisation) RCU : Accueil -> Configuration2 -> Logo -> Marche/Arrêt/ Divisé en 3 groupes : General Settings (Paramètres généraux) / Server Utilisateur Settings (Paramètres serveur) / Source Settings (Paramètres source) En mode utilisateur, vous pouvez choisir votre propre fichier (1) General Settings (Paramètres généraux) d'animation de logo au démarrage. A. Signage Display Name (Nom d'affichage de signalisation) Remarque : B. Boot Logo (Logo au démarrage) (1) Nom du fichier d'animation au démarrage : bootanimzation.zip C. Screenshot (Capture d'écran) (2) Affiche une fenêtre dans laquelle vous pouvez sélectionner USB (2) Server Settings (Paramètres serveur) ou carte SD.
- Page 38 49BDL5057P b. Save (Enregistrer) 3) Si l'élément Logo du menu OSD est activé ou désactivé, vous ne pouvez pas choisir l'animation au démarrage dans les réglages Appuyez sur Enregistrer pour enregistrer le fichier bootanimzation. d'Android. zip de la carte SD ou du stockage USB sur /data/local et le définir comme logo au démarrage. c. Forget (Oublier) Appuyez sur Oublier pour supprimer /data/local/bootanimzation.zip et ne pas afficher le logo au démarrage. d. Cancel (Annulation) Fermez la boîte de dialogue sans modifications. Présentation des différents scénarios : Cas 1 Vous ne définissez pas de logo au démarrage personnalisé. PD ne trouve pas bootanimzation.zip sur la carte SD ou le stockage USB. La liste est vide. Les boutons Enregistrer et Oublier sont grisés et inutilisables. 3. Screenshot (Capture d'écran) Via activer/désactiver pour activer/désactiver les captures d'écran. Après activation, vous pouvez définir la plage horaire et le chemin d'enregistrement. Remarque : Plage horaire de suppression et capture d'écran : (1) Supprimera l'image à l'heure initiale 0 sec. (2) Prendra une capture d'écran à 40 sec. Cas 2 Vous ne définissez pas de logo au démarrage personnalisé.
- Page 39 Réglez le cycle de répétition de capture d'écran. Vous pouvez choisir 5.3.2. Paramètres du serveur le délai de capture d'écran. (Sélection multiple) 1. Email Notification (Notification e-mail) Activez/Désactivez le contrôle e-mail) Après activation, l'utilisateur peut définir la configuration de la notification par e-mail. 5) Save to (Enregistrer dans) Réglez le chemin d'enregistrement des captures d'écran. Stockage interne, carte SD ou stockage USB.) Remarque : 1) SMTP chemin de stockage des photos Définir la configuration SMTP) (1) PD créera automatiquement le dossier à la racine du stockage L'utilisateur peut définir un compte Gmail ou un autre compte de interne/USB/sur carte SD. messagerie. (2) L'image est enregistrée dans philips/Screenshot/. L'utilisateur peut sélectionner un autre compte de messagerie et configurer le serveur SMTP, le type de sécurité et le port Remarque Limitation du mot de passe...
- Page 40 49BDL5057P (1) Longueur : 6 à 20 caractères Si Yahoo Email ne fonctionne pas une fois le paramétrage terminé, veuillez confirmer que l’élément « Autoriser les applications non (2) Format : aucune limite sécurisées » est activé. (3) Port indisponible : 5000 2) Manager Email (Gestion d'e-mails) Courrier électronique Réglez le compte de réception des e-mails 3) Test Envoyer un e-mail de test Pour tester la fonction de réception/envoi de Gmail. Remarque (1) Lorsque l’e-mail est désactivé, le bouton « bouton Envoyer un e-mail de test » est grisé 2. FTP Activez/Désactivez le contrôle FTP. Après la configuration, PD peut partager des fichiers par FTP. Paramètre de sécurité de Gmail Si Gmail ne fonctionne pas lorsque le paramétrage est terminé, veuillez vérifier le compte Gmail sur un PC et lier l’URL ci-dessous https://www.google.com/settings/security/lesssecureapps Puis confirmez que l’élément « Accès pour les applications non sécurisées » est activé 1) Account (Compte) Configuration du compte FTP Remarque : Limitation d'entrée...
- Page 41 49BDL5057P I. Caractères a-z et A-Z II. Chiffres de 0 à 9 3) Storage Path (Chemin de stockage) Afficher le chemin par défaut : Stockage interne 2) Password (Mot de passe) Remarque : Configurez le mot de passe FTP. Ne peut afficher que le stockage interne, ne peut pas être modifié. Remarque : (Uniquement afficher le chemin) Limitation d'entrée (1) Longueur : 6 à 20 caractères (2) Format : I. Caractères a-z et A-Z II. Chiffres de 0 à 9 Affichage du mot de passe (1) Affichera le symbole « * » au lieu du mot de passe si vous le réglez avec la télécommande. (2) Après la configuration, le symbole « * » s'affichera au lieu du mot de passe. Avant la saisie du mot de passe : 4) Affichera que le serveur n'est pas lié si l'état du serveur de contrôle est non lié. 5 ) Port Réglez le numéro de port FTP.
- Page 42 49BDL5057P État de liaison : (1) S'affichera si le réseau est déconnecté et qu'aucune connexion n'est en cours. 5.3.3. Paramètres de la source 1. Media Player (Lecteur multimédia) (2) Affichera que le réseau est déconnecté si le réseau est connecté Vous pouvez modifier les paramètres de liste de lecture et les effets du mais que le serveur de contrôle est déconnecté. lecteur multimédia. (3) Affichera que le serveur n'est pas lié si l'état du serveur de (1) Ouvrez la page de modification de liste de lecture du lecteur contrôle est non lié. multimédia. (4) Affichera que le serveur est lié si la liaison a réussi. (2) Ouvrez la page de modification des effets de diaporama du lecteur multimédia. (5) Affichera un message d'erreur de code PIN en cas de saisie erronée.
- Page 43 49BDL5057P 2. Browser (Navigateur) Avec la Ver.3, serveur / compte / code PIN sont disponibles. Vous pouvez modifier la configuration des signets. 4. PDF Player (Lecteur de PDF) (1) Ouvrez la page de configuration du navigateur. (1) Ouvrez la page de modification de liste de lecture du lecteur PDF. 3. CMND & Play (2) Ouvrez la page de modification des effets du lecteur PDF. 1) Server (Serveur) Configurez l’adresse du serveur CMND & Play 2) Account (Compte) Configurez le compte CMND & Play 3) PIN Code (Code PIN) Configurez le code PIN CMND & Play (4) Version Il y a deux options, Ver.2 et Ver.3 Ver. 2 utiliser l’accord 2.0 / 2.2 Ver. 3 5. Custom app (Application personnalisée) utiliser l’accord 3.0 / 3.1 (5) Content (Contenu) L'utilisateur peut configurer l'application pour la source du client. Il y a 3 options de stockage au choix, interne / carte SD / USB.
- Page 44 49BDL5057P Présentation des fonctions Après la configuration, il affichera le nom de l’application 1) Save (Enregistrer) Cas 2. Application personnalisée avec configuration (Il y a un cercle coché à droite) Sélectionnez l’application et appuyez sur la touche Enregistrer pour l'enregistrer. (2) Forget (Oublier) Appuyez sur la touche Oublier pour nettoyer les données stockées précédemment (3) Cancel (Annulation) Aucune modification, ferme la fenêtre directement Si aucun client n'a installé l'APK, la liste sera vide. Aucune option à choisir. Les touches Enregistrer et Oublier sont grisées et inutilisables. 5.4. System Tools (Outils système) Les outils systèmes contiennent 4 fonctions principales : (1) Clear Storage (Effacer stockage) (2) Factory Reset (Préréglage usine) (3) Import & Export (Importer/Exporter) (4) Clone Media Files (Cloner les fichiers multimédia) L’utilisateur peut sélectionner l’apk dans la liste. Application personnalisée sans configuration L'écran affichera les applications disponibles et se concentrera automatiquement sur le premier élément de l'application.
- Page 45 (2) Enregistre dans le dossier Philips sur le stockage (2) Effacer uniquement le dossier Philips du stockage interne. 5.4.3.1 Exporter les paramètres d'affichage de signalisation (3) Effacer uniquement le dossier Philips du stockage USB. Exporte dans le dossier Philips sur le stockage USB ou la carte SD (4) Effacer uniquement le dossier Philips de la carte SD. (1) Exporter settings.db Une fenêtre s'affiche pour afficher tous les dossiers qui peuvent être (2) Exporter l’apk d'une tierce partie vers Philips/app/ effacés. Remarque : Si aucun dossier Philips n'existe sur le stockage USB ou la carte SD, il sera créé automatiquement. Liste tous les stockages disponibles (interne / SD / USB) 5.4.2. Factory Reset (Préréglage usine) Cette fonction permet de rétablir les paramètres d'usine. 5.4.3.2 Importer les paramètres d'affichage de signalisation Importe settings.db depuis le dossier Philips sur le stockage USB ou la carte SD. (1) Importer settings.db (2) Installer automatiquement l’apk d'une tierce partie depuis Philips/app/ Lister tous les stockages disponibles (interne / SD / USB) Appuyez sur OK pour exécuter la fonction de réinitialisation...
- Page 46 49BDL5057P 5.6. Display (Écran) Afficher le dialogue de notification avant l'importation de base de données L'utilisateur peut modifier la taille de la police, et peut choisir : Petit / Normal / Grand / Énorme 5.5. Clone Media File (Cloner un fichier multimédia) 5.7. Storage (Stockage) Cloner un fichier multimédia à partir du dossier Philips interne, SD ou Affiche les informations actuelles de stockage sur Android par PD. USB. Remarque 1. Le nom du dossier cloné sous le dossier Philips (1) Touche d’option utilisateur sur RCU pour afficher l'option de (1) philips/photo réglage (2) philips/music (3) philips/video (4) philips/cms (5) philips/pdf (6) philips/browser 2.
- Page 47 49BDL5057P 5.9. Security (Sécurité) 5.11. Developer options (Options pour les développeurs) Configurer / désactiver le code PIN SIM. Remarque : Options pour les développeurs Android. (1) S’affiche uniquement lorsque le module 4G est connecté 5.12. About (À propos) Informations principales dans À propos : (1) System updates (Mises à jour système) (2) Android version (Version d'Android) (3) Kernel version (Version du noyau) (4) Build number (Numéro de version) 5.10. Date & time (Date et heure) Utilisez le menu scalaire pour contrôler les fonctions d'arrêt et de mise en marche. Remarque : Ajoutez un nouveau serveur NTP pour afficher l'IP actuelle du serveur . 5.12.1. System updates (Mises à jour système) Cherchera automatiquement update.zip sur le stockage USB ou la carte Les résultats s'affichent dans la liste.
- Page 48 49BDL5057P Après avoir sélectionné le fichier update.zip, PD redémarrera et commencera la mise à jour. (1) Le dossier image Ceux-ci contiennent des images PNG nommées par des nombres, 5.13. Supplementary (Autres) commençant par quelque chose comme 0000.png ou 0001.png et avec ensuite des incréments de 1. Il doit y avoir au moins un dossier et il n'y a pas de limite supérieure connue pour le nombre de 5.13.1. Infos rapides dossiers. Vous pouvez appuyer sur « Info + 77 » pour démarrer les infos rapides. (2) Le fichier desc.txt Ce fichier définit la façon dont les images sont affichés dans le(s) Les infos rapides affichent le « Réseau » et les « Informations moniteur», comme ci-dessous : dossier(s) lors de l'animation de démarrage, dans le format suivant : - Largeur Hauteur Fréquence d'images Remarque : Heures opération : Elles sont mises à jour toutes les minutes. - Mode Boucle Temps-délai Dossier1 Statut de chaleur : Il est mis à jour toutes les 5 secondes. - Mode Boucle Temps-délai Dossier2 Exemple d'un fichier desc.txt : - 1920 1080 30 - p 1 0 part0...
- Page 49 49BDL5057P 5.13.3. Comment installer l'application Android ? Il y a 3 façons d'installer votre propre application Android. (A) Via le Gestionnaire de fichiers en mode Administrateur 1. Si vous avez déjà l’apk 1.1 copiez votre apk sur le disque USB ou la carte SD, puis insérez dans l’affichage de signalisation Android Philips. 1.2 Allez dans Mode Admin > Applications > Gestionnaire de fichiers 1.3 Utilisez le gestionnaire de fichiers et trouvez votre apk pour pouvoir l’installer. Appuyez simplement sur « ok » sur l’apk sélectionné. 2. Téléchargez l’apk avec le navigateur Chrome, puis allez dans <chemin stockage interne>/Download/ via le gestionnaire de fichiers. 2.1 Le reste des étapes est le même que ci-dessus. Veuillez noter que chaque modèle peut avoir un <chemin stockage interne> différent. (b) Via Adb Shell 1. Assurez-vous que votre PC peut se connecter à l’affichage de signalisation Android Philips en utilisant adb.
- Page 50 49BDL5057P Menu OSD 6.2. Présentation du menu OSD Vous trouverez ci-dessous une vue d'ensemble de la structure du menu 6.2.1. Menu Image OSD (affichage à l'écran). Vous pouvez l'utiliser comme référence lorsque vous réglez votre moniteur. Luminosité Image 6.1. Navigation du menu OSD Contraste Netteté Écran Niveau de noir 6.1.1. Navigation du menu OSD avec la Teinte télécommande Audio Couleur SOURCE FORMAT Réduction du bruit...
- Page 51 49BDL5057P Contrôle couleurs Position H. Les niveaux de couleur du rouge, bleu et vert peuvent être ajustés avec Contrôlez la position horizontale de l'image dans la zone d'affichage de les barres de couleur. l'écran LCD. R : Gain de rouge, G : Gain de vert, B : Gain de bleu. Appuyez sur le bouton + pour déplacer l’image vers la droite. Image intelligente Appuyez sur le bouton - pour déplacer l’image vers la gauche. Paramètre OSD Position V. Mode PC : {Standard} / {Très lumineux} / {sRGB}. Contrôlez la position verticale de l'image dans la zone d'affichage de Mode vidéo : {Standard} / {Très lumineux} / {Cinéma}. l'écran LCD. Contraste intelligent Appuyez sur le bouton + pour déplacer l’image vers le haut. Détecte automatiquement les données noires et blanches sur le contenu et règle le rétroéclairage en conséquence.
- Page 52 49BDL5057P REMARQUE : Cet élément ne fonctionne que lorsque {Mode zoom} est réglé sur {Personnalisé}. Réinitial Audio Action Image Zoom Pour agrandir l'image horizontalement et Écran verticalement, simultanément. Audio H Zoom Pour agrandir l'image horizontalement Image dans image seulement. Con guration1 V Zoom Pour agrandir l'image verticalement seulement. Position H. Balance Pour régler la balance de sortie audio vers la gauche ou la droite. Pour déplacer la position horizontale gauche ou droite de l'image. Aigus Pour augmenter ou baisser le volume des sons aigus. Position V. Graves Pour déplacer la position verticale haut ou bas Pour augmenter ou baisser le volume des sons graves.
- Page 53 49BDL5057P 6.2.4. Menu Image dans image Display- Lecteur Smart- Lecteur HDMI1 HDMI2 DVI Navigateur Personnalisé CardOPS Port multimédia HDMI1 HDMI2 Mode Sub Arrêt Image Taille PIP Petit DisplayPort Position PIP En bas, à droite Écran Lecteur Changement PIP Action multimédia Navigateur Source PIP Audio...
- Page 54 Pour activer ou désactiver la fonction de communication DDC/CI. (*support VGA uniquement) Sélectionnez {Marche} pour un usage normal. Sélect. fen. Principal Con guration2 Senseur lumière (nécessite le boîtier de capteur externe Rotation Action CRD41 de Philips) Langue Français Option avancée Choisissez pour activer ou désactiver le réglage du rétroéclairage selon Réinitial con g Action la luminosité de l'environnement. Choisissez entre : {Arrêt} / {Marche} Capt. prés. (nécessite le boîtier de capteur externe CRD41 de Philips) Le capteur de présence peut détecter si des personnes s'approchent de...
- Page 55 Les options sont : • {Arrêt} • {ID auto} • {Marche} (par défaut) Les options sont : {Début} / {Fin}. Le paramètre par défaut est {Fin}. • {Utilisateur} • Basculez sur l'option Start pour configurer les ID des machines 1. Si Logo réglé sur MARCHE, le logo scalaire Philips et l’animation en revenant en arrière à partir de la machine actuelle. logo android Philips s’affichent tous deux. • Une fois la configuration terminée, l'option se termine sur Fin 2. Si Logo réglé sur ARRÊT, ni le logo scalaire Philips ni l’animation logo automatiquement. android Philips ne s’affiche. • Pour utiliser cette fonction, connectez toutes les machines en 3.
- Page 56 49BDL5057P Rotation Commande registre Réglez la rotation de la fenêtre Principal/Sous/OSD Pour sélectionner le mode d’opération de la télécommande lorsque plusieurs téléviseurs sont connectés ensembles via RS232C. Rot. Auto : Arrêt/Marche Par défaut : Arrêt • {Normal} - Tous les moniteurs peuvent être utilisés normalement Rotation OSD : Paysage/Portrait Par défaut : Paysage avec la télécommande. Rotation img : • {Primaire} - Sélectionne ce moniteur comme moniteur primaire, pouvant être utilisé avec la télécommande. Seulement ce moniteur All : Arrêt/Marche Par défaut : Arrêt peut être utilisé avec la télécommande. (En mode Primaire, Principal : Arrêt/Marche Par défaut : Arrêt la touche IR est toujours traitée, quels que soient les réglages Sous : Arrêt/Marche Par défaut : Arrêt...
- Page 57 49BDL5057P Date et heure • La source que le moniteur doit utiliser pour chaque période d’activation programmée. Pour régler la date et l’heure de l’horloge interne du moniteur. REMARQUE : V ous devrez régler la date et l'heure dans le menu {Date et heure} avant de pouvoir utiliser cette Date et heure fonction. Sync auto 1. Appuyez sur le bouton [OK] ou [ ] pour ouvrir le sous-menu. Année 2015 Mois Calendrier Jour Heure Minute Aujourd. 2015 . 01 . 04 04 : 14 : 01 Heure d’été...
- Page 58 49BDL5057P • Lorsque des éléments de calendrier se chevauchent, l'heure Affiche uniquement « Pas de signal ». programmée de mise en marche a priorité sur l'heure programmée Bouton Aucun signal Android de mise en arrêt. d’alimentation • S’il y a deux éléments de calendrier programmés à la même heure, RCU Arrêt alors l'élément de calendrier avec le chiffre le plus élevé a la priorité. Mode 1 Arrêt CC Arrêt CC carte hors Par exemple, si les éléments de calendrier #1 et #2 sont tous deux tension programmés pour allumer le moniteur à 7:00 AM et l'éteindre à 5:00 Mode 2 Arrêt CC lorsque le signal revient, le carte hors PM, alors seulement l'élément de calendrier # 2 marchera. système se réveille tension HDMI with One Wire Mode 3 Rétro- Rétro-éclairage ARRÊT laisser sous...
- Page 59 49BDL5057P Compatibilité appareil USB Formats de codec multimédia USB Décodage vidéo Type Codec vidéo Contenant Décoder Encoder Canal Remarque Tailles d'image prises en charge :48x48 pixels à 1 920x1 088 pixels Format de fichier : DAT, MPG, Taux d'images maximal : 30 ips MPEG1/2 MPEG1/2 VOB, TS Débit maximal : 80 Mbps Codec audio : MP2, MP3 Tailles d'image prises en charge :48x48 pixels à 1 920x1 088 pixels Taux d'images maximal : 30 ips...
- Page 60 49BDL5057P Décodage d'image Type Codec d'image Photo Décoder Encoder Canal Remarque JPEG Format de fichier Format de fichier : JPG, JPEG Décodage : Résolution 48x48 à 8 176x8 176 JFIF 1.02 (1) Balayage non entrelacé non pris en charge (2) JPEG SRGB pris en charge par logiciel (3) JPEG Adobe RGB pris en charge par logiciel Format de fichier : BMP Taille d'image maximale prise en charge : 4 096 x 4 096 pixels Format de fichier : GIF Aucune restriction de résolution Format de fichier : PNG Aucune restriction de résolution REMARQUES : • Le son ou la vidéo peuvent ne pas fonctionner si le contenu dispose d'un taux de bits ou d'images supérieur à la limite de trames/sec indiquée dans le tableau ci-dessus.
- Page 61 49BDL5057P Mode d'entrée Résolution VGA : Résolution active Taux de Résolution standard Taux de pixel Rapport d'aspect Mode d'attente rafraîchissement Pixels H Lignes V 60 Hz 25,175 MHz 480 72 Hz 31,5 MHz Matrice graphique vidéo 75 Hz 31,5 MHz WVGA 400 70 Hz 33,75 MHz 16:9 Matrice graphique vidéo large 60 Hz 40 MHz SVGA 600 Super VGA 75 Hz 49,5 MHz 60 Hz 65 MHz 1024 768 Matrice graphique étendue 75 Hz 78,75 MHz...
- Page 62 49BDL5057P Politique de pixels défectueux Nous nous efforçons de livrer des produits de haute qualité et d'utiliser les procédés de fabrication les plus avancés dans l'industrie d'aujourd'hui avec un contrôle rigoureux de la qualité. Cependant, il est toujours possible qu'il y ait un ou plusieurs pixels défectueux dans les panneaux PDP/TFT des écrans Plasma et LCD. Aucun fabricant ne peut garantir que tous les panneaux seront sans pixel défectueux, mais Philips garantit que les écrans Plasma et LCD avec un nombre inacceptable de défauts seront réparés pendant la période de garantie sous les conditions de votre garantie locale. Cette note explique les différents types de pixels défectueux et définit le niveau de défectuosité acceptable pour les écrans LCD. Afin de qualifier pour une réparation sous cette garantie, le nombre de pixels défectueux doit dépasser un certain niveau, qui est donné ci-dessous dans le tableau de référence. Si l'écran LCD est compris dans les spécifications, un échange / une réparation sous la garantie sera refusé. De plus, puisque certains types ou combinaisons de pixels défectueux sont plus facile à remarquer que d'autres, Philips a un standard de qualité plus élevé pour ceux-ci. 9.1. Pixels et sous-pixels Un pixel, ou un point d'une image, est composé de trois sous-pixels avec les couleurs basiques...
- Page 63 Un point foncé Deux points foncés adjacents = 1 paire de Deux points foncés, les spécifications définissent points foncés la distance minimale entre les points foncés. 9.5. Proximité des défauts de pixels Puisque les pixels et les sous-pixels défectueux du même type et à coté l'un de l'autre sont plus facile à remarquer, Philips spécifie aussi des tolérances pour la distance entre des pixels défectueux. Dans le tableau suivant, vous trouverez des spécifications sur : • Nombre permis de points adjacents foncés = (points adjacents foncés = 1 paire de points foncés) • Distance minimale entre des points foncés • Nbr. total de points défectueux 9.6. Tolérances des défauts de pixels Afin de qualifier pour une réparation à cause de pixels défectueux pendant la période de la garantie, un panneau PDP / TFT d'un écran Plasma / LCD de Philips doit avoir des pixels ou sous-pixels défectueux dépassant les tolérances décrites dans le tableau suivant.
- Page 64 49BDL5057P Nettoyage et guide de dépannage 10.1. Nettoyage Avertissements à propos de l’utilisation du moniteur • Ne pas mettre vos mains, votre visage ou des objets à proximité des trous de ventilation du moniteur. Le haut du moniteur est généralement très chaud à cause de la température élevée de l'air d'échappement qui sort des trous de ventilation. Des brûlures ou des blessures sont possibles si une des parties du corps est trop près de ces trous. Poser un objet près du haut du moniteur peut également endommager l'objet, et le moniteur, à cause de la chaleur. • Veillez à débrancher tous les câbles avant de déplacer le moniteur. Le déplacement du moniteur avec ses câbles branchés peut endommager les câbles et provoquer un incendie ou un choc électrique. • Débranchez le cordon d'alimentation de la prise murale par mesure de précaution avant d'effectuer tout type de nettoyage ou d'entretien. Instructions de nettoyage du panneau frontal • Le panneau de l'écran a été spécialement traité. Essuyez doucement la surface en utilisant uniquement un chiffon de nettoyage ou un chiffon doux, non pelucheux.
- Page 65 49BDL5057P 10.2. Guide de dépannage Problème Causes probables Solution Aucune image affichée 1. Le cordon d'alimentation est débranché. 1. Branchez le cordon d'alimentation. 2. Le bouton d’alimentation principale à l’arrière 2. Vérifiez que le bouton d'alimentation est du moniteur n'est pas allumé. allumé. 3. L'entrée sélectionnée n'est pas connectée. 3. Connectez le type de la source sélectionnée au moniteur. 4. Le moniteur est en mode Veille. Interférences affichées sur le moniteur ou Causées par les appareils électriques à proximité Déplacez le moniteur dans un endroit où les interférences sonores ou les lampes fluorescentes. interférences sont minimales.
- Page 66 49BDL5057P Comment configurer les paramètres dans le Connexion en chaîne par RS232 et pas de câble 1. Le premier écran est défini comme menu pour contrôler tous les moniteurs en « Primaire » dans l'OSD (Option avancée/ même temps et individuellement via RC ? Commande registre), les autres comme « Secondaire ». 2. L'OSD de configuration s'affichera en haut à gauche de l'écran. (Le MENU de basculement s'affichera à niveau s'il disparaît) 3. Paramètre par défaut : No. ID : 0, No. ID : 0, ce paramètre peut contrôler tous les écrans par IR.
- Page 67 49BDL5057P Spécifications techniques Moniteur : Élément Spécifications Taille de l'écran (zone active) 48,5 pouces (1232,00 mm) de diagonale Rapport d'aspect 16:9 Nombre de pixels 1920 (H) x 1080 (V) Taille des pixels 0,55926 (H) x 0,55926 (V) [mm] Couleurs d'affichage 10 bits(D), 1,07 Milliards de couleurs Luminosité (typique) 700 cd/m Rapport de contraste (typique) 1300:1 Angle de vue 178 degrés Prises d'entrée/sortie : Élément Spécifications Sortie haut-parleur Haut-parleurs internes 10W (D) + 10W (G) [RMS]/8Ω 1 direction, 1 système haut-parleur 82 dB/W/M/160 Hz ~ 13 KHz Sortie audio Prise téléphone 0,5V [rms] (Normal)/ 2 canaux (G + D) 3,5mm x 1 Entrée audio Prise téléphone...
- Page 68 49BDL5057P Général : Élément Spécifications Prise d’alimentation 100 - 240V~, 50 - 60Hz, 5,5A Puissance de sortie 100 - 240V~, 50 - 60Hz, 2,5A Consommation électrique (Max) 240 W Consommation électrique (typ.) 95 W Consommation électrique (Veille & Arrêt) <0,5 W (RS232 actif) Dimensions (sans support) [L x H x D] 1092,8 x 623,0 x 71,1 mm Poids (sans support) 19,0 Kg Poids brut (sans support) 24,9 Kg Fiche produit : Élément Spécifications Classe d'efficacité énergétique Taille d'écran visible 123,2 cm / 48,50 pouces Consommation électrique en mode marche (W) 110 W Consommation énergétique annuelle (kWh) 161 kWh Consommation électrique en veille (W) 0,50 W...
- Page 69 2017 © Koninklijke Philips N.V. Tous droits réservés. Philips et l’emblème Philips Shield sont des marques commerciales déposées de Koninklijke Philips N.V. et sont utilisées sous licence de Koninklijke Philips N.V. Les spécifications sont sujettes à des modifications sans préavis.
