VI - RÉGLAGES

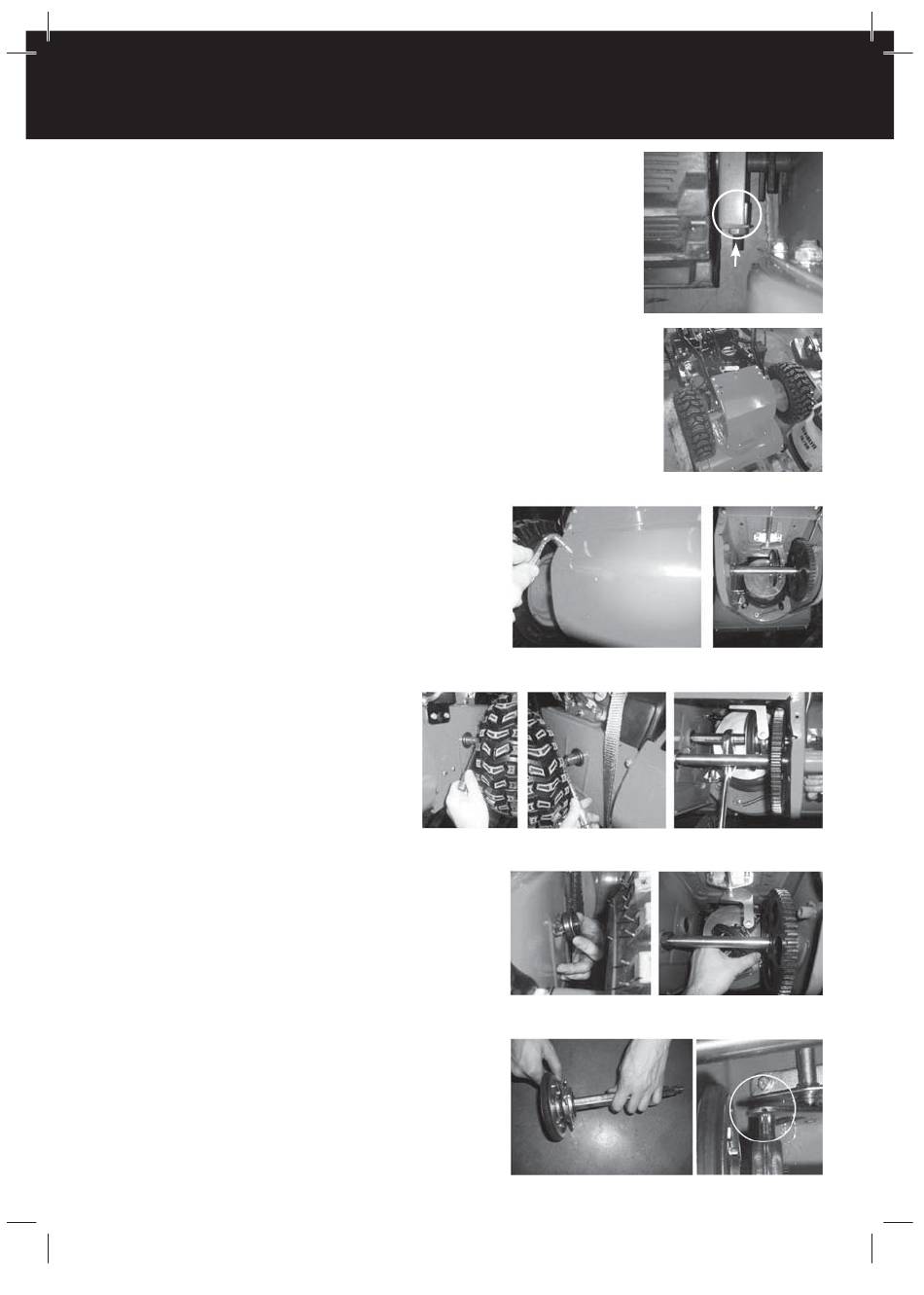

TENSION DES CHENILLES (MODÈLE OTK9002)
1 La chenille est correctement tendue si en appuyant dessus
elle s'enfonce d'un 1 cm environ quand on appuie au milieu.
2 Si elle est trop ou pas assez tendue, placer la machine sur
une plateforme à plat (les chenilles ne touchent pas le sol)
et visser/dévisser la tige filetée qui se situe à l'arrière de la
chenillette coté chassis (a).
TENSION DU GALET DE TRANSMISSION (MODÈLE OTK4002)
1 Vidanger le reservoir de carburant de la
fraise à neige avant de la mettre sur le godet
pour accèder au dessous de la fraise à
neige (fig. 1).
2 Devisser la plaque métallique du dessous.
6 écrous de 10 (fig. 2 et fig. 3).
3 Pour enlever le galet de l'axe de
transmission, il faut devisser les 2 ecrous
extérieurs (hexa 17 et hexa13).
Utiliser une clé à molette pour bloquer
l'arbre et devisser plus facilement les 2
écrous (fig. 4 , fig. 5 et fig. 6).
4 Enlever les 2 roulements à billes pour
pouvoir sortir l'axe et le galet.
(fig. 7 et fig. 8)
5 Faire coulisser le galet et remplacer le
par le nouveau. Replacer l'axe dans son
emplacement.
Bien remettre l'embout dans le logement du
levierde changement de vitesse.
Remonter puis resserer à fond l'axe avec les
2 écrous.
Remonter le panneau avec les 6 ecrous.
(fig.9 et fig. 10)
6 Bien penser à re regler le levier de
vitesse ainsi que la tension du cable de
transmission.
Faites un essai
(fig. 2)
(fig. 4)
(fig. 5)
(fig. 7)
(fig. 9)
36
(a)
(fig. 1)
(fig. 3)
(fig. 6)
(fig. 8)
(fig. 10)
