IV - INSTRUCTIONS POUR ASSEMBLAGE - OTK 6002/8102/9002
1 Pour installer le patin :
Quatre boulons type M8 × 16 sont nécessaires pour fixer le patin sur le socle dans les trous
prévus à cet effet (voir fig. fig.1)
2 Pour monter le brancard (OTK6000) :
Côté droit : deux ensembles boulons rondelles type M8 × 40 sont nécessaires pour monter
l'ensemble de la poignée de commande sur l'accoudoir en les alignant les deux trous de
fixation sur le côté droit (voir fig.2)
Côté gauche : deux ensembles vis écrous rondelles type de M8 × 40 boulons sont nécessaires
pour monter l'ensemble de l'armature sur le reste du bras en les alignant les deux trous de
fixation sur le côté gauche (voir fig. 3)

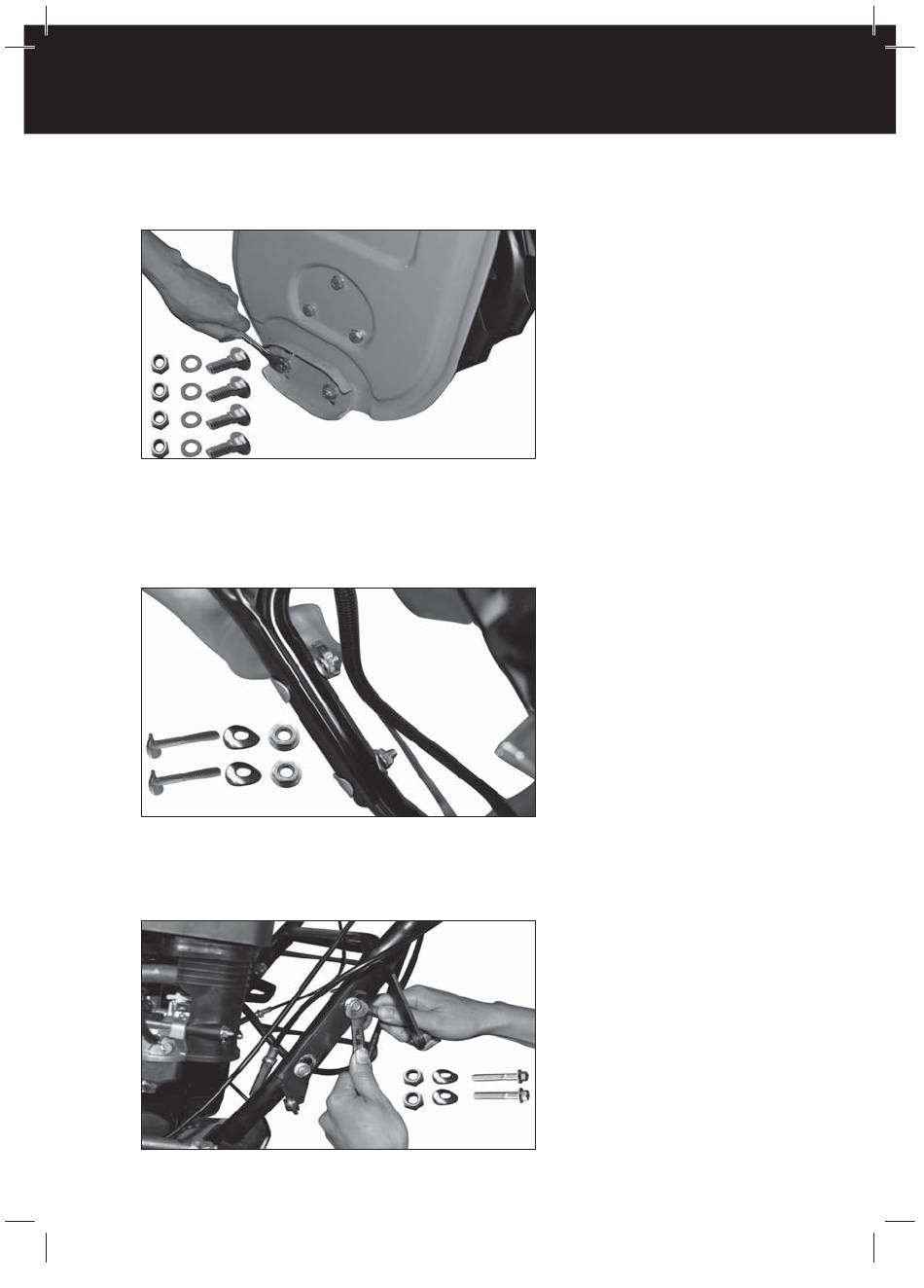

(fig. 1)
(fig. 2)
(fig. 3)
