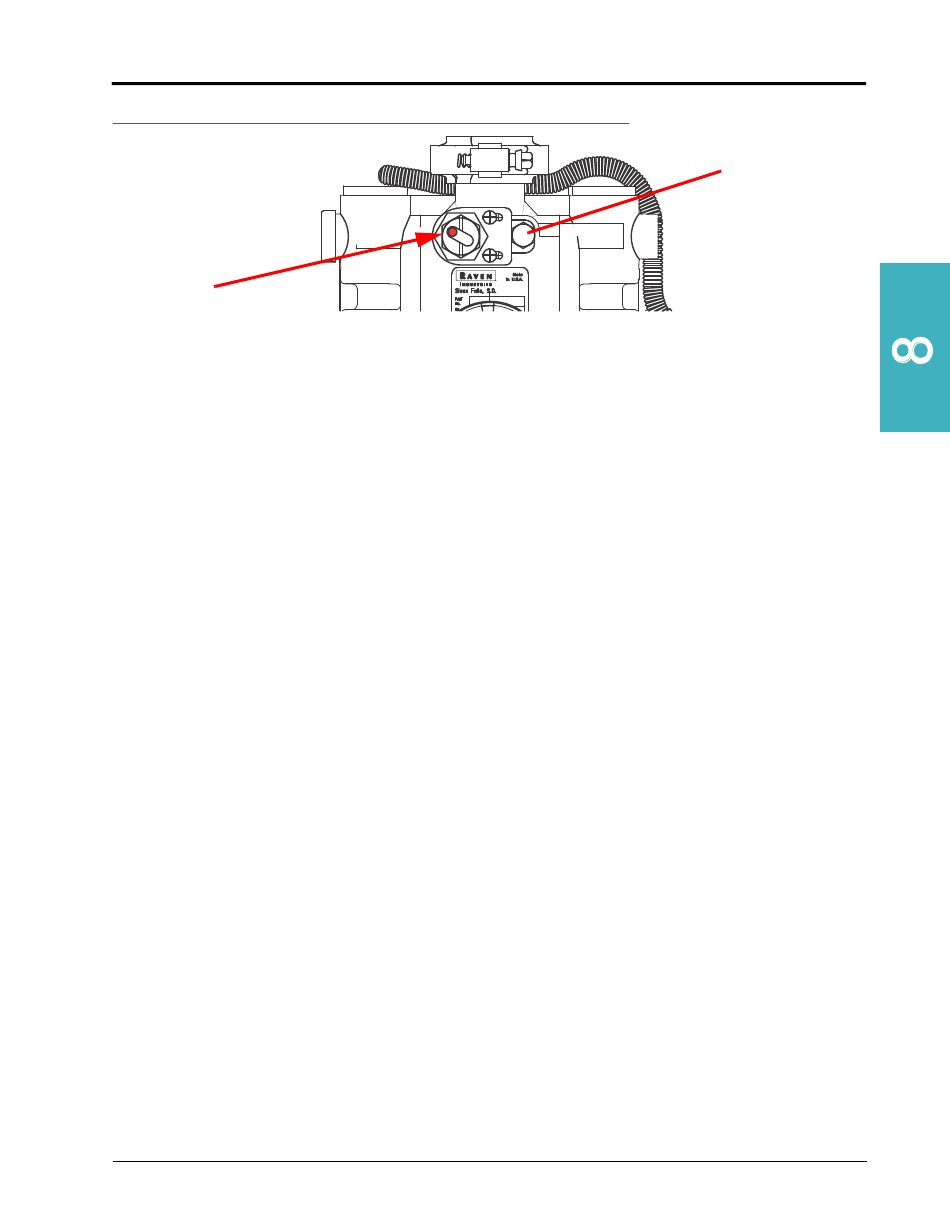

Outil de sonde et alignement du support du capteur de débit
FIGURE 4.
Diode du
capteur de débit
Resserrez les deux vis à tête Allen afin de fixer le support du capteur.
6.
Remarque :
Laissez l'outil de sonde en place afin de garantir que le support du capteur reste
correctement aligné lors du reste de la procédure. L'outil de sonde peut être retiré une
fois que la vis de verrouillage du capteur est resserrée.
Vissez le nouveau capteur de contrôle de débit dans la tête de pompe jusqu'à ce que le corps du capteur
7.
touche la tête de pompe.
Resserrez le capteur sur moins d'un tour jusqu'à ce que la ligne sur le capteur de contrôle de flux soit
8.
presque verticale et que la diode soit sur le côté gauche de la ligne. Ne serrez pas trop.
Procédure de réglage de l'interrupteur de contrôle du flux
Positionnez les vannes manuelles pour que le système refasse circuler le produit vers le réservoir de
9.
produits chimiques et amorcez et étalonnez la pompe.
Faites fonctionner la pompe à injection au débit minimum permis suivant le type de pompe (c.-à-d. 1 oz./
10.
min. pour les pompes 1-40 oz./min. ou 5 oz./min pour les pompes 5-200 oz./min.)
La diode du voyant doit clignoter lorsque la pompe est en fonctionnement. Si la lumière ne clignote pas,
tournez le corps du capteur de quelques degrés jusqu'à ce que la diode clignote.
Remarque :
La ligne sur le corps du capteur ne doit pas être à plus de 45° d'inclinaison par rapport à la
verticale afin de garantir une sensibilité maximale.
Une fois que la structure du capteur est proprement réglée et que la diode clignote, resserrez le contre-écrou
du capteur pour sécuriser le corps du capteur au support.
Encodeur de pompe d'injection
Retrait de l'encodeur
Desserrez la vis du support de l'encodeur.
1.
Retirez les vis de montage.
2.
Glissez doucement la structure de l'encodeur hors de sa tige.
3.
Utilisez un tournevis pour soulever doucement le panneau de verrouillage et débranchez le connecteur du
4.
câble de l'encodeur.
Installation de l'encodeur
Tirez gentiment sur le mécanisme de verrouillage glissant afin de vérifier que le verrou est bien tiré à fond.
1.
Tournez l'encodeur jusqu'à ce que la vis soit alignée avec le repère du milieu du cadran (voir figure ci-après).
2.
Manuel no. 016-0171-534 Rev. B
Pièces de rechange
Outil de sonde
71
