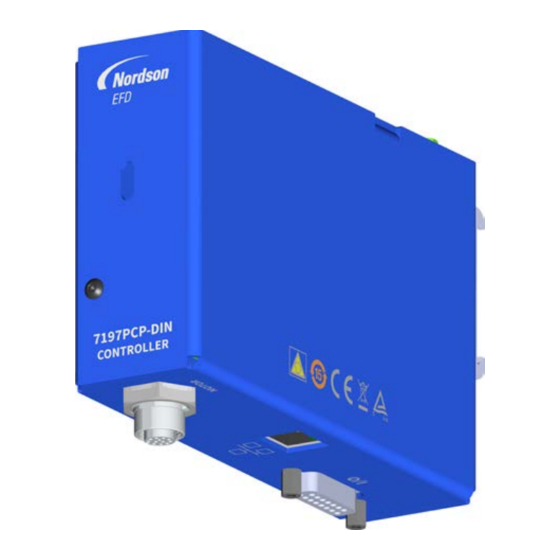

7197PCP-DIN Series Controller
Quick Start Guide
Guia Rápida • Guide Rapide de Montage • Guida rapida di avvio • Guia Rápido • Schnellstartanleitung
Průvodce rychlým nastavením • Szybki start • Краткое руководство пользователя
Gyors Beüzemelési Útmutató • 快速启动指南 • クイックスタートガイド • 빠른 시작 안내서
1
Mount Controller
Montaje del Controlador
Montage du contrôleur
Montare il Controller
Montagem do Controlador
Controller montieren
Připojte kontrolér
Zamontuj kontroler
Монтируемый контроллер
Vezérlő rögzítése
安装控制器
コントローラー取付
컨트롤러 설치
3
Disassemble Pump
Desmontar la bomba
Démontage de la pompe
Smontare la pompa
Desmonte a bomba
Pumpe demontieren
Demontujte čerpadlo
Zdemontować pompę
Разберите насос
Szerelje szét a szivattyút
拆解螺杆阀
ポンプ分解
펌프 분해
Models Included:
• 7197PCP-DIN
• 7197PCP-DIN-NX
2
Mount Breakout Board
Monte la placa de arranque
Montage de la carte électronique
Montare Breakout Board
Monte a placa de partida
Montage des Breakout Boards montieren
Připojte Propojovací Board
Zamontuj płytę rozdzielającą
Монтируемая коммутационная плата
Felfogatási keret
安装接线板
ブレイ クアウトボード取付
탈부착 보드 설치
4
Wet Rotor and Stator
Rotor húmedo y estator
Rotor et stator humidifiés
Rotore e statore umidi (lubrificati)
Rotor e estator úmidos
Nassläuferpumpe und Stator
Smáčený rotor a stator
Mokry wirnik i stojan
Смажте ротор и статор
Kenje meg a statort és rotort
润滑转子与定子
ローターとステーターが濡れている
H
젖은 로터 와 스테이터
For 2K systems, see page 7.
Use process fluid
Usar fluido de proceso
Utiliser le fluide du process
Usare il fluido di processo
Use fluido de processo
Prozessflüssigkeit verwenden
Použijte provozní materiál
Użyj płynu procesowego
Используйте
технологическую жидкость
Használjon folyadékot
O
使用工艺流体
2
プロセス液剤を使用
공정 용액 사용
