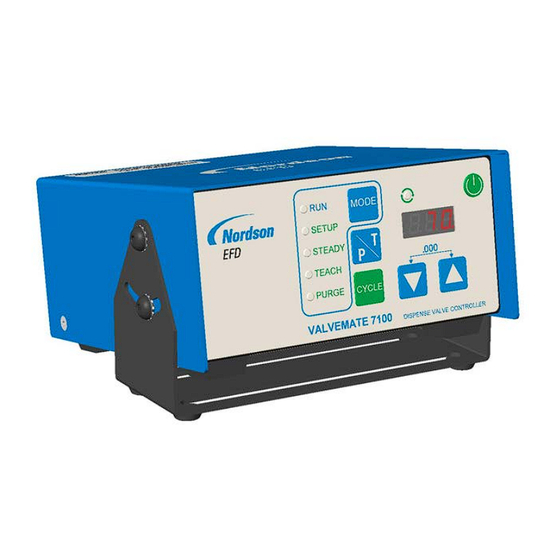

- Page 1 Contrôleur de valve ValveMate 7100 ™ Manuel utilisateur IMPORTANT ! Conserver cette fiche. A faire parvenir aux services maintenance, méthodes ou magasins pièces détachées. Les manuels Nordson EFD sont également disponibles en format PDF sur www.nordsonefd.com/fr...
- Page 2 Sommaire Introduction ....................4 Déclaration relative à la sécurité des produits Nordson EFD ......6-9 Maintenance préventive ................10 Spécifications....................11 Touches du panneau avant/Modes de fonctionnement ......12 Voyants ......................3 Marche à suivre ..................14-15 Configuration type ..................16 Montage du ValveMate 7100 ..............17 Adaptateur d’alimentation externe ..............18 Marquages panneau arrière ................18...
- Page 3 Vous venez de faire l’acquisition du système de dosage le plus perfectionné du marché. Sachez que notre objectif au sein de Nordson EFD est de faire tout notre possible pour que vous soyez un client satisfait. Si à n’importe quel moment vous n’êtes pas satisfait de nos appareils ou de l’assistance fournie par nos spécialistes du dosage de votre région, veuillez me...
- Page 4 IMPORTANT : La taille de la dépose dépend essentiellement du temps d’ouverture de la valve. Le ValveMate 7100 est d’accès facile et offre un réglage « à la volée » du temps d’ouverture de la valve. La ValveMate 7100 est un contrôleur de valve de dosage Nordson EFD, comportant un temps de dépose programmable, un afficheur numérique du...
- Page 5 Déclaration relative à la sécurité des produits Nordson EFD Cette déclaration fournit des avis de sécurité concernant les systèmes de dosage Nordson EFD, notamment les doseurs manuels et les contrôleurs ValveMate, ainsi que des consignes permettant d’assurer la sécurité du personnel. VERTISSEMENT Le message de sécurité...
- Page 6 Personnel qualifié Il revient aux propriétaires des équipements de s’assurer que les équipements Nordson EFD sont installés, utilisés et réparés par du personnel qualifié. Par personnel qualifié, nous entendons les employés ou sous-traitants qui ont été formés pour accomplir en toute sécurité les tâches qui leur sont assignées. Ils sont au fait de tous les règlements et règles de sécurité...
- Page 7 Utilisation prévue L’utilisation des équipements Nordson EFD pour des fins autres que celles décrites dans la documentation livrée avec les équipements peut engendrer des accidents corporels et des dommages aux équipements. Parmi les mauvaises utilisations de l’équipement, on trouve les exemples suivants : •...
- Page 8 • Afin de prévenir tout accident, tenir compte des dangers moins évidents du poste de travail qui souvent ne peuvent être éliminés entièrement : les surfaces chaudes, les arêtes vives, les circuits électriques sous tension et les pièces mobiles, ne pouvant être enfermés ou mis sous cache pour des raisons pratiques. Sécurité...
- Page 9 Maintenance Préventive Afin de maintenir un fonctionnement continu et sans souci de cet équipement, Nordson EFD recommande quelques vérifications très simples d’entretien préventif. 1. Contrôler périodiquement les raccords des tuyaux. Ajuster si nécessaire. 2. Vérifier les tuyaux pour déceler des fissures ou une contamination. Remplacer les tuyaux si nécessaire.
- Page 10 Spécifications N.B. : Les spécifications et caractéristiques techniques sont susceptibles d’être modifiées sans préavis. Dimensions : 14 cm (L) x 14,2 cm (P) x 6,8 cm (H) Poids : 1,18 Kg Puissance électrique d’entrée : 24 VDC (+/- 5%), 0,63 A maximum Connecteur entrée électrique : Switchcraft L722RA ou équivalent, type de verrouillage Adaptateur d’alimentation...
- Page 11 ÉLECTRIQUE Appuyez sur la touche « Power » pour mettre sous tension ou hors tension. N.B. : Le ValveMate 7100 sera toujours sous tension en mode « RUN » (Exécution). Permet des entrées d’initialisation externes. La touche « Cycle »...
- Page 12 Voyants Le voyant situé dans le coin supérieur gauche au-dessus de l’écran LED s'allume chaque fois que la valve de dosage est actionnée. Le panneau avant central dispose de cinq voyants utilisés pour indiquer le mode de fonctionnement. EXÉCUTION MODE MONTAGE/RÉGLAGE SETUP CONTINU...
- Page 13 Comment effectuer des réglages à la volée (OTF) en mode « RUN » (Exécution) : Étape 1 Appuyez sur la touche « CYCLE » pour activer « OTF », l’écran se met à clignoter. Étape 2 Appuyez sur les touches pour régler la valve à...
- Page 14 Comment activer/désactiver l’alarme de chute de pression : Étape 1 Appuyez sur la touche « MODE » et faites défiler jusqu'à « STEADY ». Étape 2 Appuyez et maintenez enfoncée la touche jusqu’à ce que soit visible. Étape 3 Appuyez sur la touche pour alterner entre «...
- Page 15 Attention : Toujours dépressuriser le réservoir avant de l'ouvrir. Pour ce faire, la soupape d’échappement du tuyau d’arrivée d'air doit être ouverte. Si vous utilisez un réservoir Nordson EFD, ouvrez également la soupape de sécurité. Avant d'ouvrir le réservoir, vérifiez le manomètre pour vous assurer que la pression est bien nulle (0).
- Page 16 Montage du ValveMate 7100 Montage Le ValveMate 7100 peut être monté soit au-dessus soit au-dessous d’une surface à l’aide de vis fixant le support. Utilisez le support de montage universel (inclus) pour monter le contrôleur soit au- dessus soit au-dessous du châssis. Le support permet au contrôleur de pivoter de 30°...
- Page 17 Adaptateur d’alimentation externe Un bloc d’alimentation universel de 24 VDC équipé d’un connecteur DC à bague de verrouillage est livré avec chaque ValveMate 7100. Sélectionnez un emplacement convenable et branchez à la tension d’entrée appropriée. Marquages panneau arrière Mise en garde relative à la pression de fluide maximale Symbole de mise en garde indiquant que la pression maximale de l’arrivée d'air est de 6,9 bars (100 psi).
- Page 18 Connexions Entrée/Sortie La barrette de connexions à 10 broches comporte une entrée 5-24 VDC et des entrées d’initialisation de fermeture de circuit. Les sorties comprennent une Sortie alarme, une fin de cycle et une alimentation d’accueil de 24 VDC. 5-24 INIT : Entrée d’initialisation de dépose activée avec une tension d’entrée de 5-24 VDC.
- Page 19 Un schéma des connexions est présenté en détail à la page 21. Connexion sortie Alarme Le ValveMate 7100 comporte un circuit de sortie alarme. Le circuit « Alarm OUT » (Sortie alarme) se ferme en présence d’une condition d’alarme. Ce circuit est habituellement un contacteur électronique ouvert pouvant connecter un circuit...
- Page 20 Schémas de connexion E/S Schéma de câblage externe E/S Schéma électrique E/S...
- Page 21 Connexions air Installation des valves de dosage Toutes les valves Nordson EFD sont fournies avec un manuel d’installation. Le manuel explique le fonctionnement de la valve ainsi que la façon d’installer la valve avec le réservoir de produit. Connectez le tuyau d’air de commande de la valve à la SORTIE AIR située à...
- Page 23 La taille de la dépose dépend essentiellement du temps d’ouverture de la valve. 6. Le système est désormais prêt pour l’initialisation par les commandes de l’appareil lorsque celui-ci démarre. Le ValveMate 7100 doit être en mode « RUN » (Exécution).
- Page 24 2 4 5 6...
- Page 25 Dysfonctionnements Panne Cause probable et correction La pression de l’air du ValveMate 7100 a chuté en-dessous de 4,2 bars (60 psi). Augmentez la pression d’entrée à 4,8 bars (70 psi) Appuyez sur la touche « MODE » pour revenir à...
- Page 26 Liste des pièces détachées Valvemate 7100 1 7026516 KIT CIRCUIT IMPRIMÉ ÉCRAN/CONTRÔLEUR 7100 2 7026517 KIT CIRCUIT IMPRIMÉ ES/COMPOSANTS 7100 / 7140 3 7026518 KIT RACCORD TRAVERSANT 4 MM 4 7026519 KIT D’ALIMENTATION ÉLECTRIQUE DC EXTERNE 7100 / 7140 Non illustré...
- Page 27 Après accord, le matériel est retourné aux frais de l’utilisateur. En aucun cas l’obligation de Nordson EFD de répondre d’un dommage ne peut excéder le prix d’achat de l’équipement. Cette garantie ne s’applique que dans le cadre d’un air comprimé propre, sec et filtré.
