TCL 8132 Serie Manuel D'utilisation
Masquer les pouces
Voir aussi pour 8132 Serie:
- Manuel d'utilisation (44 pages) ,
- Manuel d'utilisation (45 pages)
Manuels Connexes pour TCL 8132 Serie
Sommaire des Matières pour TCL 8132 Serie

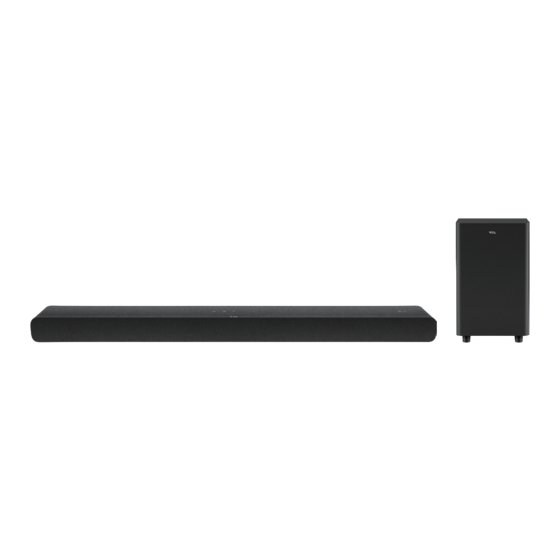

- Page 1 Barre de son 3.1.2 canaux Dolby Atmos avec caisson de basses sans fil Séries 8132 Manuel d’utilisation...
- Page 2 Sommaire 1 Avant de commencer ..........3 2 Bienvenue ..............4 Contenu de la boîte ............4 Présentation de la barre de son ........6 Généralité du caisson de basses sans fil ......8 Configuration du système de la barre de son ....9 Emplacement de la barre de son et du caisson de basses ................
- Page 3 Bluetooth ................ 23 Ajouter dans Google home ..........24 Ajouter dans AirPlay 2 ............ 25 Ajouter dans Amazon Alexa ........... 26 Utilisation de la connexion Spotify ......... 28 Connexion du caisson de basses sans fil à la barre de son ................. 29 Mise à...
- Page 4 1 Avant de commencer • Lisez attentivement et respectez toutes les consignes de sécurité qui sont précisées dans la notice de sécurité. • Cette barre de son est destinée à une utilisation en intérieur uniquement. Si elle devait entrer accidentellement en contact avec de petites quantités d'eau, débranchez-la immédiatement et utilisez un chiffon sec pour enlever l'eau.
- Page 5 2 Bienvenue Félicitations pour l’achat de votre nouvelle barre de son TCL! Une fois qu’elle est installée et connectée, vous pouvez profitez d’une superbe qualité sonore et d’un design de pointe pour s’adapter au mieux à votre système de divertissement à domicile. Nous vous recommandons de lire ce manuel d’utilisation qui peut vous aider à...
- Page 6 Cordon d’alimentation CA x 2 Câble HDMI Support de montage mural Vis de fixation murale x 2 Ancre de mur x 2 Douille x 2 Guide de démarrage rapide Carte de garantie Safety instructions Notice de sécurité Modèle de montage mural...
- Page 7 Généralité de la barre de son HELLO Appuyez brièvement pour entrer en mode Sleep (mode veille). Appuyez longuement pour entrer en mode Standby (mode d’attente). Appuyez pour sélectionner une source audio parmi Modes HDMI ARC/HDMI IN/OPT/BT/USB. Appuyez pour sélectionner la fonction Bluetooth. Appuyez et maintenez enfoncé...
- Page 8 Appuyez pour augmenter ou baisser le volume sonore. 5 Voyant LED Il indique l’état de la barre de son (par exemple, le volume sonore, l’état de la barre de son). 6 LED blanc: Il indique le mode standby/sleep (mode d’attente/veille). 7 Connecteur de puissance d’entrée CA 8 Connecteur HDMI IN 9 Connecteur HDMI OUT (ARC)
- Page 9 Généralité du caisson de basses sans fil 1 Connecteur de puissance d’entrée CA 2 Voyant LED d’ambre • clignote doucement lorsque le caisson de basses est en mode d’attente. • clignote vivement lorsque l’appairage est en cours. • reste allumé stablement lorsque l’appairage est fait avec succès.
- Page 10 Assurez-vous d’utiliser les vis fournis ou spécifiés par le fabricant accrédité. • TCL Overseas Marketing Limited bears n’assume aucune responsabilité pour les accidents ou dommages à cause d’un montage mur ou d’une installation de vis incorrects, ou de la résistance insuffisante du mur, etc.
- Page 11 < 3m Montage mural de la barre de son 1 Mettez le modèle de montage mural fourni sur le mur. Assurez-vous que le modèle de montage mural est au moins à 5 cm sous le centre de la TV. 2 Utilisez un niveau pour vous assurer que le modèle de montage mural est positionné...
- Page 12 4 Marquez sur le mur en utilisant chaque marquage sur le modèle à travers les trous de montage. 5 Retirez le modèle de montage mural. 6 Percez un trou de vis à chaque marquage sur le mur. > 5cm 780mm 7 Dévissez les coussins en caoutchouc de la barre de son.
- Page 14 10 Fixez et serrez les vis de support mural sur le mur. 11 Accrochez la barre de son aux vis. Remarques • Vérifiez l’emplacement d’installation avant que vous n’installiez la barre de son sur le mur (voir « Montage mural de la barre de son » à la page 10). •...
- Page 15 Installation/remplacement des piles de la télécommande • Avertissements • Risque d’explosion si les piles sont incorrectement remplacées. Remplacez exclusivement par les piles de type similaire ou équivalent. Attention • La batterie contient du perchlorate, manipulez-la avec précaution. Pour plus d'informations, veuillez consulter www.dtsc.ca.gov/hazardouswaste/perchlorate 1 Ouvrez le compartiment de piles, retirez les piles anciennes le cas échéant.
- Page 16 Généralité de la télécommande Appuyez brièvement pour entrer en mode Sleep (mode veille). Appuyez longuement pour entrer en mode Standby (mode d’attente). Appuyez pour ajuster la luminosité de l’écran. Appuyez et maintenez enfoncé pendant 3 secondes pour entrer en mode Night ou désactiver le mode Night. Appuyez pour activer/désactiver Dolby vertical surround.
- Page 17 HDMI OUT (ARC). Appuyez pour commuter la source audio en source USB. Appuyez pour commuter la source audio en mode Bluetooth. Appuyez et maintenez enfoncé pour entrer en mode d’appairage. Appuyez pour activer/désactiver la fonction Pass Through. Appuyez pour sélectionner l’effet Égaliseur (EQ) lorsque vous êtes en cours de regarder la TV, le cinéma ou d’écouter de la musique.
- Page 18 HDMI, suivez les étapes suivantes: Pour TCL TV: Connectez le câble HDMI depuis l’interface HDMI (ARC) sur la barre de son à l’interface HDMI (ARC/eARC) sur la TV. Connectez le cordon d’alimentation. Activez la fonction CEC dans la réglages de la TCL TV.
- Page 19 ARC/eARC Pour d’autres marques de TV: Connectez le câble HDMI depuis l’interface HDMI (ARC) sur la barre de son à l’interface HDMI (ARC/eARC) sur la TV. Connectez le cordon d’alimentation. Activez la fonction CEC dans la réglages de la TV. ARC/eARC Le nom de la fonction CEC (Contrôle électronique consommateur) peut différer en fonction du fabricant de TV.
- Page 20 Optionnel: Connexion du lecteur Blu-ray Pour faciliter l’utilisation, nous vous recommandons de connecter un lecteur Blu-ray à la TV et de profiter de la barre de son à l’aide de HDMI-ARC. Cependant, afin de profiter du Dolby TrueHD basé sur le contenu Atmos que toutes les TV ne pourraient pas prendre en charge à...
- Page 21 Connexion avec le câble optique Retirez les capuchons de protection du câble optique si nécessaire. Connectez l’un bout du câble optique au connecteur d’entrée optique sur votre barre de son, et l’autre au connecteur de sortie optique de votre TV ou appareil. Remarque •...
- Page 22 Pour profiter de la meilleure audio expérience audio avec le câble optique: Appuyez sur le bouton Home sur votre TCL TV télécommande. Accédez à Audio option (option audio) dans Settings (Paramètres).
- Page 23 Connexion de la barre de son à la source d’alimentation Assurez-vous d’avoir terminé toutes les autres connexions avant de connecter la barre de son à la source d’alimentation. Assurez -vous que la tension de la source d’alimentation est conforme aux spécifications de sécurité de votre pays (Voir «...
- Page 24 Sélectionnez TCL 8132 Sound Bar dans la liste d’appairage de votre appareil Bluetooth. Vous entendriez un double bip distinct. Conseil Si vous ne pouvez pas trouver le nom de modèle TCL • 8132 Sound Bar dans votre appareil Bluetooth, appuyez sur le et maintenez-le enfoncé...
- Page 25 Votre barre de son est aussi configurée et prête à l’emploi. Pour déconnecter la fonction Bluetooth, vous pouvez: • Appuyez sur sur la barre de son ou la télécommande pour commuter en autre source; • Désactiver la fonction Bluetooth de votre appareil; ou •...
- Page 26 Wi-Fi) et procédez à l’étape 3. 3. Pour l’Airplay 2 dans Settings > Wi-Fi (Paramètres > Wi-Fi), trouvez « TCL 8132 Sound Bar » dans « SETUP AS NEW AIRPLAY SPEAKER (CONFIGURER COMME UN NOUVEAU HAUT-PARLEUR » et terminez le processus de Réglages.
- Page 27 5. Sélectionnez « Speaker (Haut-parleur) » pour le type de l’appareil et « TCL » comme marque. 6. Maintenant, on vous demande de sélectionner le réseau Wi- Fi auquel vous désirez connecter la barre de son. Il s’agit en général du même réseau Wi-Fi que vous utilisez sur votre...
- Page 28 Devices SETUP DEVICES SETUP Which device would you Select Wi-Fi network like to set up? Select Wi-Fi network for your TCL speaker to use or manually enter a Wi-Fi network PREVIOUSLY SAVED TO AMAZON Speaker Your Wi-Fi OTHER NETWORK SETUP...
- Page 29 3. Jouez une musique dans Spotify et appuyez sur 4. Choisissez votre barre de son, et ensuite, votre musique commence à jouer à haute voix. Settings Wi-Fi Wi-Fi TCL 8132 Sound Bar Wi-Fi Listening on This phone Select a device TCL 8132 Sound Bar...
- Page 30 Connexion du caisson de basses sans fil à la barre de son Dès que le caisson de basses sans fil est connecté, vous pouvez profiter d’un son de basse profonde et puissante et d’une audio expérience vraiment immersive. Appairage automatique Assurez-vous que la barre de son et le caisson de basses sont tous connectés à...
- Page 31 Mise à jour du micro-logiciel en ligne Auto-contrôle et mise à jour du logiciel de la barre de son: 1. Assurez-vous que la barre de son et le caisson de basses sont tous allumés. 2. Assurez-vous que l’appairage de la barre de sont avec le caisson de basses est fait avec succès.
- Page 32 4 Utilisation du système de la barre de son Utiliser votre barre de son avec le panneau supérieur ou la télécommande Assurez-vous que la barre de son est connectée d’une manière correcte aux sources d’alimentation. Appuyez sur sur le panneau supérieur de l’unité principale de votre barre de son ou la télécommande pour commuter en source correcte.
- Page 33 Télécommande Indications LED Remarques HELLO START READY * Mise en/hors tension SLEEP STDBY * Source d’entrée HDMI 1 IN HDMI 2 ARC * Connecter votre lecteur BT PAIR CONNECTED Blu-ray via HDMI pour PASS THRoUgh utiliser PASS THRU Régler le son préféré MOVIE MUSICT Dynamique réduite...
- Page 34 Remarque : Après avoir mis votre barre de son en tension, si vous ne faites rien ni sur la barre de son ni sur la télécommande pendant 10 secondes, tous les voyants LED sur la barre de son seront éteints et puis ils seront allumés à nouveau lorsqu’une opération est effectuée.
- Page 35 Écouter de la musique via le dispositif Bluetooth 1 Assurez-vous que votre appareil prend en charge A2DP et/ou AVRCP. Pour les informations en détail, consultez les spécifications de votre appareil. 2 Appairez votre appareil Bluetooth avec la barre de son (Voir «...
- Page 36 Utiliser le câble ou dispositif USB pour la lecture de musique • Appuyez sur sur la télécommande pour écouter/ mettre en pause/reprendre de la musique. • Appuyez ou sur la télécommande pour passer à la musique précédente/suivante. • Appuyez ou pour augmenter ou baisser le volume sonore.
- Page 37 5 Spécifications Désignation du produit Barre de son 3.1.2 canaux Dolby Atmos avec caisson de basses sans fil Barre de son • Alimentation : AC 100-240V~50/60Hz • Consommation de puissance: 30W • Consommation de puissance en mode d’attente: ≤ 0.5W Impédance : 6 Ω...
- Page 38 Puissance maximale (EIRP) 20 dBm 6 Attention Déclaration de la conformité TCL Overseas Marketing Limited déclare par la présente que le présent appareil radio est conforme à la Directive 2014/53/EU et aux règlements légitimes pertinents des Royaume-Uni. Vous pouvez accéder à l’ensemble de la déclaration de la conformité...
- Page 39 Mise au rebut de produits et piles usés Le produit est conçu et fabriqué avec des matériaux et composants de haute qualité, qui peuvent être récupérés et réutilisés. Ce symbole sur un produit signifie que le produit est couvert dasn la directive européenne 2012/19/UE. Ce symbole signifie que le produit contient une batterie, conformément à...
- Page 40 Marques La marque verbale et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, Inc. et leur utilisation par TTE Corporation fait l’objet d’un accord de licence. Les autres marques commerciales et noms commerciaux appartiennent à leurs propriétaires respectifs. Dolby, Dolby Atmos et le symbole du double D sont des marques commerciales de Dolby Laboratories Licensing Corporation.
- Page 41 Les termes HDMI, HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d’autres pays. Travail avec Hey Google Google et Chromecast built-in sont des marques de Google LLC. Dolby, Dolby Vision, Dolby Atmos et le symbole du double D sont des marques déposées de Dolby Laboratories Licensing Corporation.
- Page 42 7 FAQ Pas d’alimentation • Assurez-vous que le cordon d’alimentation CA et le connecteur d’entrée CA sont tous connectés de façon correcte. • Assurez-vous que la source d’alimentation est connectée. • Assurez-vous que la barre de son est mise en tension. Pas de son •...
- Page 43 TCL prend en charge: Consultez www.tcl.com NOUS SOMMES DISPONIBLES A VOUS Contactez-nous au AIDER premier pour toutes les questions FAITES ATTENTION LORSQUE VOUS RETIREZ LA BARRE DE SON Copyright © 2021 TCL. Tous droits réservés. TS8132_EU_FR_UM_V1.0...
