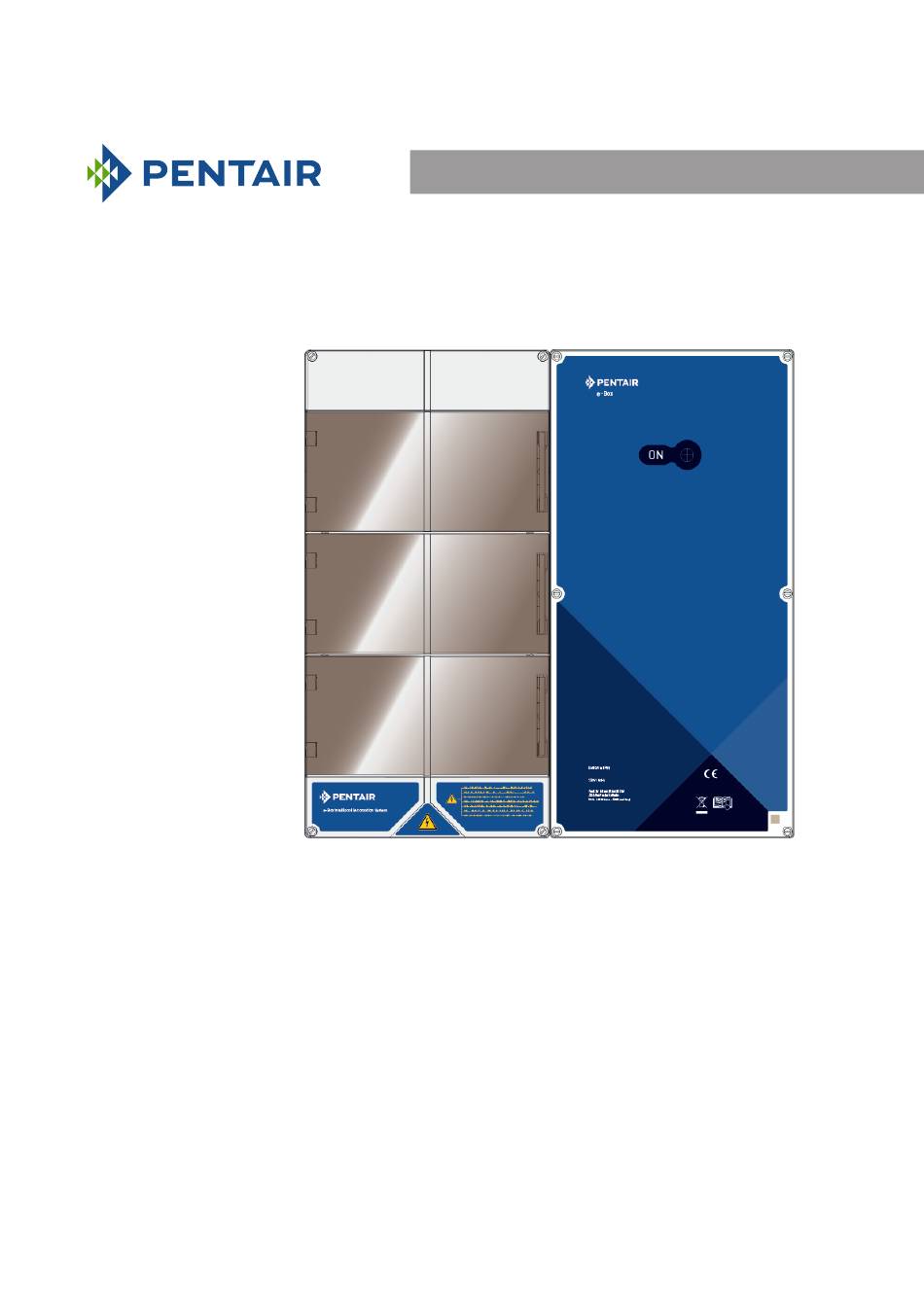

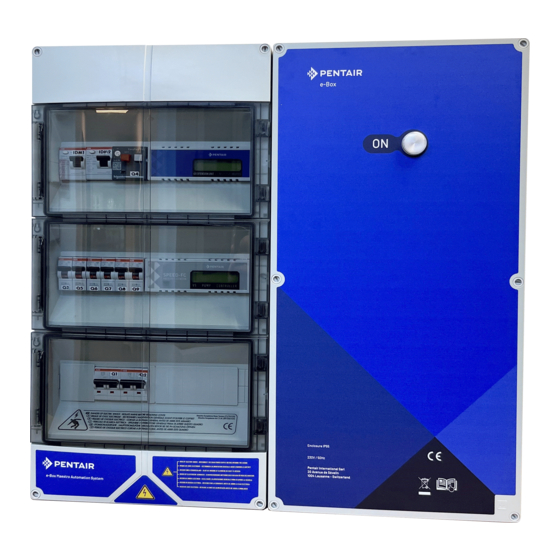

- Page 1 GUIDE D'INSTALLATION ET D'UTILISATION Version E-Box INTELLIPOOL INSTRUCTIONS DE SÉCURITÉ IMPORTANTES Lire et suivre toutes les instructions Conserver ces instructions WWW.PENTAIRPOOLEUROPE.COM...
- Page 2 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Table des matières Table des matières Généralités ..................Champ d'application de ce document ............Gestion des versions ................... Identifiant du fabricant, produit..............Procédure d'assistance technique ............. Copyright et marques commerciales ............Limitation de responsabilité ...............
- Page 3 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Table des matières Outils requis pour l'installation ..............28 Relais internet..................... 29 Afficheur d'intérieur..................30 Relais radio ....................31 E-Box......................33 4.8.1 Fixation au mur ....................4.8.2 Raccordements ....................4.8.3 Raccordement de la pompe de filtration « PENTAIR VSF ».......
- Page 4 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Table des matières Réapprentissage de l’afficheur d’intérieur d'origine ......... 82 Fonctionnement du relais internet............. 83 6.4.1 Compte domotique-piscine................. Maintenance ..................86 Entretien...................... 86 Hivernage de INTELLIPOOL (T° eau < +3.0°C) ........... 86 Sondes pH et RedOx..................
- Page 5 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Généralités Généralités Champ d'application de ce document Ce document contient les informations nécessaires à une utilisation appropriée du produit. Il in- forme l’utilisateur afin de garantir la bonne exécution des procédures d’installation, d’utilisation et de maintenance.
- Page 6 Pentair décline toute responsabilité concernant des équipements installés par l’utilisateur en amont ou en aval des produits Pentair, ainsi que pour tout procédé ou processus de production installé et raccordé autour de l’installation, voire lié avec celle-ci. Tout dysfonctionnement ou dé- faillance et tout dommage direct ou indirect résultant de tels équipements ou processus sont éga-...
- Page 7 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Généralités Déclaration de conformité Directives – Normes harmonisées Pentair International Sarl - Avenue de Sevelin 20 - 1004 Lausanne - Suisse Nous déclarons sous notre propre responsabilité que le produit répond aux directives : • 2014/53/EU.
- Page 8 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Généralités Application Pentair Scan L’application mobile Pentair Scan est l’outil idéal pour le travail quotidien du technicien de main- tenance. La simple lecture de l’étiquette d’identification présente sur le produit avec un smart- phone donne un accès instantané...
- Page 9 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Sécurité Sécurité Définition des pictogrammes relatifs à la sécurité DANGER Cette combinaison de symbole et de mot clé signale une situation dangereuse immé- diate provoquant la mort ou de graves lésions corporelles si elle n’est pas évitée.
- Page 10 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Sécurité Risques Toutes les instructions de sécurité et de protection contenues dans ce document doivent être res- pectées afin d’éviter des blessures, des dommages matériels ou une pollution environnementale, irrémédiables ou temporaires.
- Page 11 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Sécurité AVERTISSEMENT Des températures de l’eau supérieures à 37.7°C représentent un danger sanitaire ! L’immersion prolongée dans de l’eau chaude peut provoquer des phénomènes d'hyper- thermie. La prise d'alcool, de drogues ou de médicaments est un facteur aggravent le risque d’hyperthermie dans les bains d’eau chaude et les spas.
- Page 12 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Sécurité Obligation Vérifiez le pH et les niveaux d’agent désinfectant de l’eau avant d’utiliser la piscine et as- surez-vous que le dispositif de filtration d’eau n’est pas bouché ! Utilisez très périodiquement un kit de test de pH et de chlore indépendant pour vous as- surer que le pH et le niveau de chlore satisfont aux conditions de sécurité.
- Page 13 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Sécurité Obligation Consultez quotidiennement l’afficheur INTELLIPOOL ! Assurez-vous qu’aucun message d’alarme n’est actif. Obligation Pour tous les composants autres que les commandes à distance, respectez une distance d’au moins 1.5 m avec la paroi intérieure de la piscine ou du spa ! Obligation Une liaison équipotentielle suffisante (min.
- Page 14 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Description Description Caractéristiques techniques E-Box Indice de protection IP44 Précâblage pour système INTP-1010C Tension de fonctionnement 230 V Fréquence d’alimentation en entrée 50 Hz Puissance 14 kW max Nombre d’entrée Nombre de sortie 8x (230 V / 16 A max) 4x (12 V / 16 A max)
- Page 15 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Description • Humidité relative maximale de 80% pour des températures allant jusqu’à 31°C décroissant li- néairement à 50% d’humidité relative à 40°C ; • Variations de la tension d’alimentation secteur de ± 10% de la tension nominale.
- Page 16 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Description Control Center et Probe Unit (les deux boitiers ont les mêmes dimensions) Control Center Probe Unit 16 / 102 Réf. SB-CU-IMP-058EBA / A - 11.05.2023...
- Page 17 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Description Description produit 3.3.1 Fonctionnement général Le schéma ci-dessous décrit un exemple d’installation type d’une piscine entièrement automati- sée et commandée à distance. Référez-vous à l’élément concerné pour plus d’informations à son sujet.
- Page 18 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Description 3.3.2 Le boitier E-Box L’E-Box est un système clé en main permettant d’effectuer rapidement et simplement l’ensemble des connexions aux divers équipements de l’installation. Les connections entre les boitiers fournis (E-Box et INTELLIPOOL) sont réalisées via des câbles à...
- Page 19 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Description 3.3.3 Control Center Le control center pilote et calcule automatiquement la durée de fonctionnement des équipements connectés au système, c’est le cerveau de l'installation. Il reçoit les ordres transmis par la télécommande ou par internet et communique avec l’appareil concerné.
- Page 20 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Description 3.3.4 Probe Unit L’appareil est équipé de cinq sondes qui lui permettent de mesurer les caractéristiques et valeurs de l’eau. Les informations récoltées sont ensuite transmises au control center pour affiner le réglage de la régulation de l’eau.
- Page 21 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Description Antenne radio Connecteur pour câble Ethernet Connecteur d'alimentation Ce relais, une fois raccordé à votre box internet (voir Relais internet [ → Page 29]), créé un maillage radio lui permettant d’envoyer et de recevoir les informations de votre installation.
- Page 22 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Description 3.3.7 Relais radio Le relais radio est utilisé pour relayer les ondes radio entre le local technique et la box internet via le relais internet. Il doit être placé en extérieur, par exemple dans le jardin à mi-chemin entre le local technique et la maison.
- Page 23 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Description 3.3.8 4X Extension Unit Le module 4X Extension est un module d’extension d’entrées et de sorties installé dans votre E- Box. Il vous permettra de connecter plus d’équipements à votre système. Le module est composé...
- Page 24 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation Installation Mises en garde ATTENTION Risque de blessure liée à un choc électrique ou à des éléments sous pression Il est formellement interdit à tout personnel non qualifié d’accéder aux composants in- ternes du système afin d’y effectuer une intervention technique quelle qu’elle soit.
- Page 25 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation Contenu de l'emballage • 1 E-Box • 4 Câbles pour les connections du INTELLIPOOL à l’E-Box • 1 Câble pour le pilotage de la pompe Intelliflo VSF • Lot de presses étoupes pour l’installation des câbles dans le coffret E-Box •...
- Page 26 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation Accessoires fournis en fonction des options choisies 4.3.1 Chambre d’analyse Fournie avec le kit d’installation, elle doit être installée au plus près du coffret Probe Unit, et re- çoit les sondes de mesure fournies : RedOx, pH et conductivité.
- Page 27 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation 4.3.2 Pompe doseuse d’injection de solution liquide pour le traitement de l’eau de la piscine La pompe doseuse d'injection de solution est fournie avec le kit d’installation, elle doit être instal- lée séparément du coffret électrique, solidaire du mur du local technique, conformément à...
- Page 28 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation 4.3.3 Cellule d’électrolyse de sel pour la production de chlore 13 ou 27 g/h (optionnel) Câble de raccordement Ce matériel est prévu pour la production de chlore à partir de l’eau de piscine.
- Page 29 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation Relais internet Information Installer et connecter le relais internet en premier. L’appairage des différents appareils sera ainsi automatique. 1. Connecter le câble Ethernet (5) fourni au relais internet (1) et à votre modem internet (4).
- Page 30 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation Afficheur d'intérieur Attention - matériel Ne pas exposer l'appareil au soleil (UV) ni à la pluie. Risque d'endommager l’afficheur d’intérieur de façon irréversible. L'afficheur est destiné à un usage intérieur. 1. Installer 4 piles AA à l’intérieur.
- Page 31 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation Relais radio Démarrage Information La mise en route d'un relais radio ou d’un afficheur d’intérieur déclenche la reconnais- sance/apprentissage automatique d'un code radio. 1. Déchausser le pot en tirant sur la languette.
- Page 32 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation Positionnement Information Il convient de placer le relais radio en hauteur (sur un mur ou un poteau par exemple), loin de tout objet métallique (clôture en fer, gouttière en zinc). 1. Utiliser la boussole pour orienter le relais radio au sud grâce au repère prévu à cet effet.
- Page 33 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation E-Box 4.8.1 Fixation au mur Attention - matériel L’appareil ne doit pas être installé à l’extérieur, privilégier plutôt un local technique in- accessible aux enfants. • S’assurer que le support sur lequel l’appareil est installé puisse supporter une charge de 10 kg.
- Page 34 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation Information Les câbles de connexion rapide sont branchés au bas de l’E-Box (7). Installer les passe-câbles fournis en fonction du diamètre et du nombre de câbles utili- sés. Les passe-câbles empêchent l’intrusion d’humidité ou de vapeur acide dans l‘appareil.
- Page 35 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation Prise 230V INTELLICHLOR Connexion cellule INTELLIPOOL Connecteur alimentation INTELLIPOOL Connecteur de pilotage 1 INTELLIPOOL Connecteur de pilotage 2 INTELLIPOOL Robot Prise 230V Connecteur de données Passage des câbles Protections principales avec différentiels 30 mA Transformateur d’éclairage piscine 12V/300 VA...
- Page 36 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation 1. Raccordement haute tension (230V) 2. Raccordement basse tension (12/24V) Bornier 1 : Raccordement haute ten- Bornier 2 : Raccordement basse ten- sion (230V) [ → Page 36] sion (12-24 V) [ → Page 37] Câbles compatibles alimentation 230V minimum...
- Page 37 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation Raccordement de l’alimentation de la pompe à chaleur (230 V) Raccordement de l’alimentation de la pompe à vitesse variable (230 V) Raccordement de l’alimentation du volet automatique de la piscine (230 V) Raccordement de l’alimentation de la pompe doseuse pour la régulation pH (230 V) 9-10 Raccordement de l’alimentation pour la pompe doseuse pour la régulation du chlore ou...
- Page 38 à la notice de la pompe à chaleur utilisée). Le raccordement du câble de pilotage BUS pour une pompe à chaleur Pentair (Invertemp) devra être effectué sur les borniers 47 et 48, et ne pas utiliser les borniers 21-22.
- Page 39 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation Pilotage IntelliFlo, PAC Pentair, Bornier dédié (+) 47/ (-) 48 A l’intérieur du coffret E-Box 4.8.5 Raccordement de l’alimentation du volet automatique de la piscine (si équipée) Le raccordement de la phase d’alimentation, du neutre et de la terre doit être effectué via le bor- nier de raccordement suivant les bornes 5 et 6 (pour le raccordement de la terre : procéder au...
- Page 40 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation 4. Mettre en place la vis du haut (1) et accrocher l’appareil (2) à l’emplacement prévu à cet effet. 5. Fixer l’appareil (2) à l’aide des deux vis du bas (4).
- Page 41 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation 4.9.2 Installation hydraulique et électrique Le schéma de principe ci-dessous illustre les connexions électriques et hydrauliques du Probe Unit avec la chambre d’analyse. Obligation Il faut impérativement isoler le bypass en fermant les deux vannes avant de changer une sonde.
- Page 42 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation Installer les sondes dans la chambre Le Probe Unit est livré avec une sonde d’analyse en ayant enlevé préalablement pour mesurer la température de l’eau. la partie inferieure (le bol transparent) Une deuxième sonde (en option) peut être...
- Page 43 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation 1. Dévisser les bouteillons. Visser/dévisser les bouteillons Ne jamais pousser ou tirer les bouteillons équipés du bouchon Interdiction Interdiction de pousser ou tirer les bouteillons. Risque d’endommagement des sondes. 2. Installer les sondes dans la chambre d’analyse fourni.
- Page 44 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation Installation de la sonde de température de l’eau Installer la sonde de température d’eau de préférence avant le système de filtration de la pompe. 1. Percer la canalisation PVC (Ø50-70 mm) afin de faire un trou de diamètre 10 mm.
- Page 45 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation 4.9.4 Raccordements 4.9.4.1 Raccordements Probe Units Raccordement rapide au Control center Passe câble pour les sondes Capteur fin de course du volet piscine Capteur de niveau bas pompe à chlore liquide Capteur de niveau bas pompe régulateur pH...
- Page 46 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation 4.9.4.2 Raccordements Control center Câble connecteur 1 liaison avec le coffret E-Box Liaison avec Probe Unit Câble CONTACT INFO Liaison avec l’E-Box Câble connecteur 2 liaison avec le coffret E-Box Câble d’alimentation du Intellipool liaison avec le coffret E-Box 220V Raccordements à...
- Page 47 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation Information Seules les sondes Pentair sont compatibles et garantissent le bon fonctionnement de l’appareil. 4.10 4X Extension Unit 4.10.1 Menu installation 4X Extension Information Le menu est accessible via le site web uniquement. Voir Site web et Application de pilo- tage Domotique [ →...
- Page 48 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation 4.10.2 Exemples de raccordements des entrées IN Entrée IN1 (bornier 31-32) 1. Dans le menu «Propriétés piscines > Menu Installation 4X Extension», voir Menu installation 4X Extension [ → Page 47], sélectionner l’entrée «Cuve pH ou RedOx» concernée et personna- liser le nom si besoin.
- Page 49 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation 35 36 Contact sec Normalement Ouvert ou Normalement Fermé suivant le choix: NO = Normalement Ouvert = autorise la filtration (sa fermeture stoppera immédiatement la filtration) NF = Normalement Fermé = autorise la filtration (son ouverture stoppera immédiatement la filtration)
- Page 50 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation 31 32 1 - Contact sec dont le temps de fermeture sera enregistrée dans l’historique (comme un capteur de remplissage de type compteur d’eau) 33 34 1bis - Mise en place d’un relais fermant un interrupteur. Utiliser un relais compatible avec la tension de l’élément à...
- Page 51 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation Bornier 27-28 (par contact secs) Bornier 13-14 (par alimentation 230V) 13 14 24 V Phase (L) Terre Neutre (N) pH - Connexion d’une pompe supplémentaire ou d’un appareil >12 A en 230 V 1.
- Page 52 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation Connexion d’une vanne 3 voies au Control Center (pour déclenchement fontaine...) 1. Brancher la vanne suivant le schéma ci-dessous. 2. Dans le menu «Propriétés piscines > Menu Installation 4X Extension», voir Menu installation 4X Extension [ Page 47], sélectionner la sortie «Aux 4»...
- Page 53 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation Raccordement indépendant de l’éclairage piscine 1. Brancher l’éclairage additionnel suivant le schéma ci-dessous, borniers 13-14 (230V / 10A Max). 2. Dans le menu «Propriétés piscines > Menu Installation 4X Extension», voir Menu installation 4X Extension [ Page 47], sélectionner la sortie AUX 4 «AUX»...
- Page 54 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation < 10A via borniers (25-26 Aux3, 13-14 Aux4 ou 15-16 Aux5) Terre > 10A via borniers 23-24 Phase (L) Terre Neutre (N) Connexion d’un chauffage solaire 1. Brancher le chauffage solaire suivant le choix du schéma ci-dessous.
- Page 55 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation 3. Raccorder l’électrovanne de remplissage (24 V) sur les borniers 45-46. 4. Raccorder le capteur de niveau sur l’entrée IN 1 (ou 2 ou 3 ou 4) puis via le menu installation, sélectionner l’entrée «niveau eau NO»...
- Page 56 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Installation 4.10.4 Paramétrage sur www.intellipool.eu Information Une fois la pompe Intelliflo raccordée et mise sous tension via l’Intellipool, se connecter sur son compte Intellipool pour effectuer le paramétrage des vitesses de la pompe Intel- liflo.
- Page 57 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Programmation Programmation Programmation du INTELLIPOOL Control Center 5.1.1 Présentation Heure Menu réglages Menu réglage [ Page 58] → Date Menu éclairage Menu éclairage [ Page 61] → Température de l’eau Menu filtration Menu filtration [ Page 61]...
- Page 58 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Programmation 5.1.1.1 Touches de navigation Echappement Revenir à l’étape précédente sans tenir compte des modifications. Déplacement bas/décrémentation Navigation vers le bas dans les menus déroulants ou décrémentation des valeurs dans les espaces numéraires.
- Page 59 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Programmation Désinfectant Options : • Auto : Réguler automatiquement en fonction du RedOX. • Off : Couper totalement l’alimentation de l’électrolyseur. • Consigne : Modifier la valeur de RedOx à atteindre en mode Auto (650 mV d’usine).
- Page 60 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Programmation 1. Sélectionner l’option du menu radio avec 2. Presser pour valider la sélection et passer au paramètre suivant. Memo. Installation Le menu demande de lancer l’apprentissage sur le boitier immergé. Astuce Cette opération peut être également réalisée depuis l’afficheur d’intérieur en effectuant...
- Page 61 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Programmation 5.1.3 Menu éclairage Options : • Manuel : Avoir accès à l’éclairage par la télécommande. • Horloge : Régler les plages horaires dans le sous menu Réglage horloge. • Off : Couper définitivement l’éclairage. 1. Sélectionner le mode d’éclairage avec 2.
- Page 62 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Programmation Réglages de filtration • Ce réglage augmente ou diminue le temps de fil- tration pour compenser la taille de la pompe et/ ou l'activité dans la piscine • Réglages d'usine (modifiable dans le menu Ins- tallation) :...
- Page 63 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Programmation 5.1.6 Menu historique 1. Accéder au menu sécurisé historique du jour de INTELLIPOOL en appuyant sur pendant 4 s. 2. Accéder aux 4 pages de l’historique du jour par des appuis sur :...
- Page 64 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Programmation 5.1.7.2 Installation filtration Options : • Hors gel (par défaut +3°C) : Permet de modifier la température minimale de l’eau à partir de laquelle la filtration est forcée. • Eco (par défaut -30%) : Diminue le temps de filtration (en %) de la durée normalement calcu- lée.
- Page 65 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Programmation Programmation de l'afficheur d’intérieur 5.2.1 Présentation L'afficheur déporté d'intérieur informe de tous les paramètres (mis à jour toutes les 15 minutes) de la qualité de l'eau et de confort (températures, UV). Destiné à un usage intérieur, des alertes pré-programmées permettent d'un simple coup d'œil de vérifier l'équilibre chimique de l'eau sans faire les analyses fastidieuses au bord du bassin.
- Page 66 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Programmation Etat de l'alarme sonore Force du signal radio On / off Force du signal radio [ Page 79] → Etat de l'alarme sonore [ Page 78] → 5.2.1.1 Touches de navigation Information L'appui sur n'importe quelle touche permet l‘arrêt d'une alarme sonore.
- Page 67 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Programmation 5.2.2.1 Les températures L’afficheur d’intérieur fourni la température en °C) : la température d'air accompagnée du pictogramme ex : La température de l'air est de 28.5°C la température d'eau accompagnée du pictogramme ex : La température de l'eau est de 24.0°C...
- Page 68 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Programmation Le pictogramme gel lié à la température de l'air s'affiche si la température mesurée par le relais radio est inférieure à +3°C. La température de l'eau est de 0.5°C 5.2.3 Tendance pH Tendance du pH (mise à...
- Page 69 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Programmation Information Les valeurs de consigne des alarmes haute et basse du pH sont pré-réglées d'usine à 6.7 et 7.9. Ces valeurs sont modifiables via le mode alarme (cf. Mode alarme [ →...
- Page 70 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Programmation Valeur de la conductivité • affichage limité entre 0 et 1999 mesurée • valeur hors limite d'affichage : – Conductivité < 0 g/l – Conductivité > 19.99 g/l Unité utilisée • g/l unité utilisé pour l'électrolyse au sel •...
- Page 71 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Programmation – la conductivité est trop haute (>1200 μS, valeur d'alarme par défaut modifiable) : renou- veler l'eau du bassin (vidange + remplissage) jusqu'à obtenir une valeur inférieure à 1200 μS. Une eau à la conductivité supérieure à 1200 μS est dite « tamponnée », les trai- tements deviennent alors inefficaces.
- Page 72 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Programmation ATTENTION Un RedOx trop haut peut endommager des éléments du bassin Un RedOx trop bas peut être dangereux pour l‘hygiène ü s'assurer que : ü le bouteillon a été retiré de la sonde RedOx (voir Probe Unit [ →...
- Page 73 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Programmation Information Afin de remettre toutes les valeurs par défaut de l'appareil, appuyer longuement (4 s) sur « reset » avec un trombone de bureau à l'arrière de l'afficheur d'intérieur. L'opéra- tion est validée par un bip long.
- Page 74 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Programmation 9. Valider la sélection pour valider la valeur de l’alarme haute du pH. 10. Appuyer sur pour sélectionner l’alarme basse de la conductivité. 11. Appuyer sur pour sélectionner la valeur de la conductivité...
- Page 75 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Programmation 24. Utiliser pour régler la valeur de l’alarme haute du RedOx 25. Valider la sélection pour valider la valeur de l’alarme haute du RedOx. 26. Replacer l'interrupteur sur le mode ON (face arrière de l’afficheur d’intérieur).
- Page 76 Etalonnage d’une sonde pH De part sa nature, une sonde pH nécessite d'être ré-étalonnée régulièrement (avant la saison de préférence). La sonde pH Pentair est disponible en pièce détachée auprès de votre revendeur Pentair. 76 / 102 Réf. SB-CU-IMP-058EBA / A - 11.05.2023...
- Page 77 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Programmation Outils • sonde pH ; • afficheur d’intérieur ; • flacons étalons pH4 et pH7. Marche à suivre ü Cette procédure demande d'être pratiquée à l'ombre. 1. Placer l'interrupteur sur le mode calibration (face arrière de l’afficheur d’intérieur).
- Page 78 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Programmation 6. Valider la sélection 7. Faire tremper l'extrémité de la sonde pH dans le flacon de solution étalon pH 4 pendant 10 min minimum. 8. Appuyer sur , un compte à rebours de 99 s est lancé : ð...
- Page 79 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Programmation 5.2.8 Sondes hors eau Les sondes pH et RedOx (ORP) doivent toujours tremper dans l’eau pour éviter leurs assèchements. Normalement, les sondes sont toujours dans l'eau. Pour une raison quelconque, en cas de présence d'air dans la tuyaute- rie, vérifiez la présence de prise d'air ainsi que la bonne étan-...
- Page 80 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Opérations Opérations Mise en service Mise sous tension Lors de la première mise en route : • les panneaux de façade doivent être installé sur le coffret E-Box ; • le voyant en façade du coffret E-Box doit être allumé, signifiant la présence de tension ;...
- Page 81 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Opérations Information La mise en route d'un relais radio ou d’un afficheur d’intérieur déclenche la reconnais- sance/apprentissage automatique d'un code radio. Nouveau relais radio n°2 1. Déchausser le pot en tirant sur la languette.
- Page 82 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Opérations Nouvel afficheur n°2 1. Retirer la trappe de pile. 2. Retirer le film isolant des piles. 3. L’afficheur d’intérieur n°2 passe en mode apprentissage radio. 4. L’afficheur d’intérieur n°2 affiche les mêmes valeurs que afficheur d’intérieur n°1.
- Page 83 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Opérations ð L’afficheur d’intérieur passe en mode apprentissage radio. 4. L’afficheur d’intérieur affiche les valeurs. 5. Replacer la trappe de pile. 6. Replacer le cache orange sur INTELLIPOOL Probe Unit. Fonctionnement du relais internet Le fonctionnement du relais internet est décrit par le code couleur ainsi que la fréquence du cli-...
- Page 84 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Opérations LED de connexion au ré- Défaut d'initialisation ou absence d'alimentation ( seau Contrôler le branchement du câble d'alimentation. Absence de réseau ( Contrôler le branchement du câble Ethernet et vérifier la connexion internet.
- Page 85 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Opérations Le numéro de série se trouve sur la plaque d’identification de l’afficheur d’intérieur, il s’agit des cinq chiffres qui suivent les lettres SN (1). Ce numéro se trouve également sur la dernière page de couverture de ce document.
- Page 86 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Maintenance Maintenance Entretien Nettoyer l'extérieur des différents éléments avec un chiffon microfibres sec. Ne pas utiliser de solvant, d'abrasifs ou d'acides. Hivernage de INTELLIPOOL (T° eau < +3.0°C) • l'hivernage actif : le fonctionnement forcé de la pompe empêche la formation de glace en surface.
- Page 87 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Maintenance Relais radio et afficheur d'intérieur Relais radio Le relais radio étant fixé à l'extérieur, l'apparition de traces de dépôt est tout à fait normale. 1. Dégager et nettoyer la lentille d'éventuels corps obstruant la vitre (feuilles, tâches...) Afficheur d’intérieur...
- Page 88 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Maintenance 3. Rincer abondamment sous l’eau courante l’extrémité de la sonde pendant 5 minutes. 5 min 4. Revisser la cage de protection délicatement. 5. Pour la sonde pH seulement, calibrer la sonde. Nettoyage chimique de la sonde (aucun élément ne doit être présent dans la cage de protection) 1.
- Page 89 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Maintenance Remplacement des piles alcalines La durée de vie des piles fournies est de plus d'un an (dépendant des conditions d'utilisation). Les nouvelles piles doivent êtres de type alcaline, ne pas utiliser d’accus rechargeables.
- Page 90 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Maintenance 4. Reconnecter le bloc pile. 5. La LED rouge clignote 10 s ð Le symbole pile relais radio de l'afficheur d'intérieur doit indiquer piles pleines après 30 s. 6. Rechausser le pot. 7.6.2 Changement des piles de l'afficheur d'intérieur...
- Page 91 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Maintenance 4. Vérifier sur l’écran de l’afficheur d’intérieur le niveau de puissance des piles. 5. Replacer le cache de protection (2). ð Le niveau des piles se met à jour. Information Le changement des piles n’efface pas la personnalisation de la programmation de l’affi- cheur d’intérieur.
- Page 92 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Dépannage Dépannage Messages d’alertes Messages d’alertes Significations INTELLIPOOL n’arrive pas à couper ou lancer la filtration. 1. Vérifier les connexions, que l’interrupteur 3 position soit bien sur Horloge/Auto et le bon branchement de A1A2.
- Page 93 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Dépannage Messages d’alertes Significations Vérifier la connexion de tous les appareils connectés sur le BUS. Réf. SB-CU-IMP-058EBA / A - 11.05.2023 93 / 102...
- Page 94 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Pièce de rechange Pièce de rechange Les pièces d’origines, nécessaires à l’entretien de votre appareil Pentair, sont disponibles auprès de votre revendeur. Code Article SB Désignation Schéma INTP-5210 Sonde pH câble de 50 cm et solutions éta- lon pH4 &...
- Page 95 Cette démarche contribuera à réduire l’impact sur l’environnement, la santé et la sécurité, et aussi à promouvoir le recyclage. Pentair ne collecte pas les produits usa- gés pour le recyclage. Contactez votre centre de recyclage local pour plus d’informations.
- Page 96 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Annexes Annexes Schémas électriques du E-Box INTELLIPOOL 96 / 102 Réf. SB-CU-IMP-058EBA / A - 11.05.2023...
- Page 97 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Annexes Réf. SB-CU-IMP-058EBA / A - 11.05.2023 97 / 102...
- Page 98 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Annexes 98 / 102 Réf. SB-CU-IMP-058EBA / A - 11.05.2023...
- Page 99 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Annexes Réf. SB-CU-IMP-058EBA / A - 11.05.2023 99 / 102...
- Page 100 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL - Annexes 100 / 102 Réf. SB-CU-IMP-058EBA / A - 11.05.2023...
- Page 101 Guide d'installation et d'utilisation Version E-Box INTELLIPOOL Notes Réf. SB-CU-IMP-058EBA / A - 11.05.2023 101 / 102...
- Page 102 WWW.PENTAIRPOOLEUROPE.COM Toutes les marques commerciales et tous les logos Pentair sont la propriété de Pentair. Les marques déposées, marques commerciales et logos de tiers sont la propriété de leurs détenteurs respectifs. © 2023 Pentair. Tous droits réservés.
