Guide de montage et d'utilisation
R110 coffrage circulaire

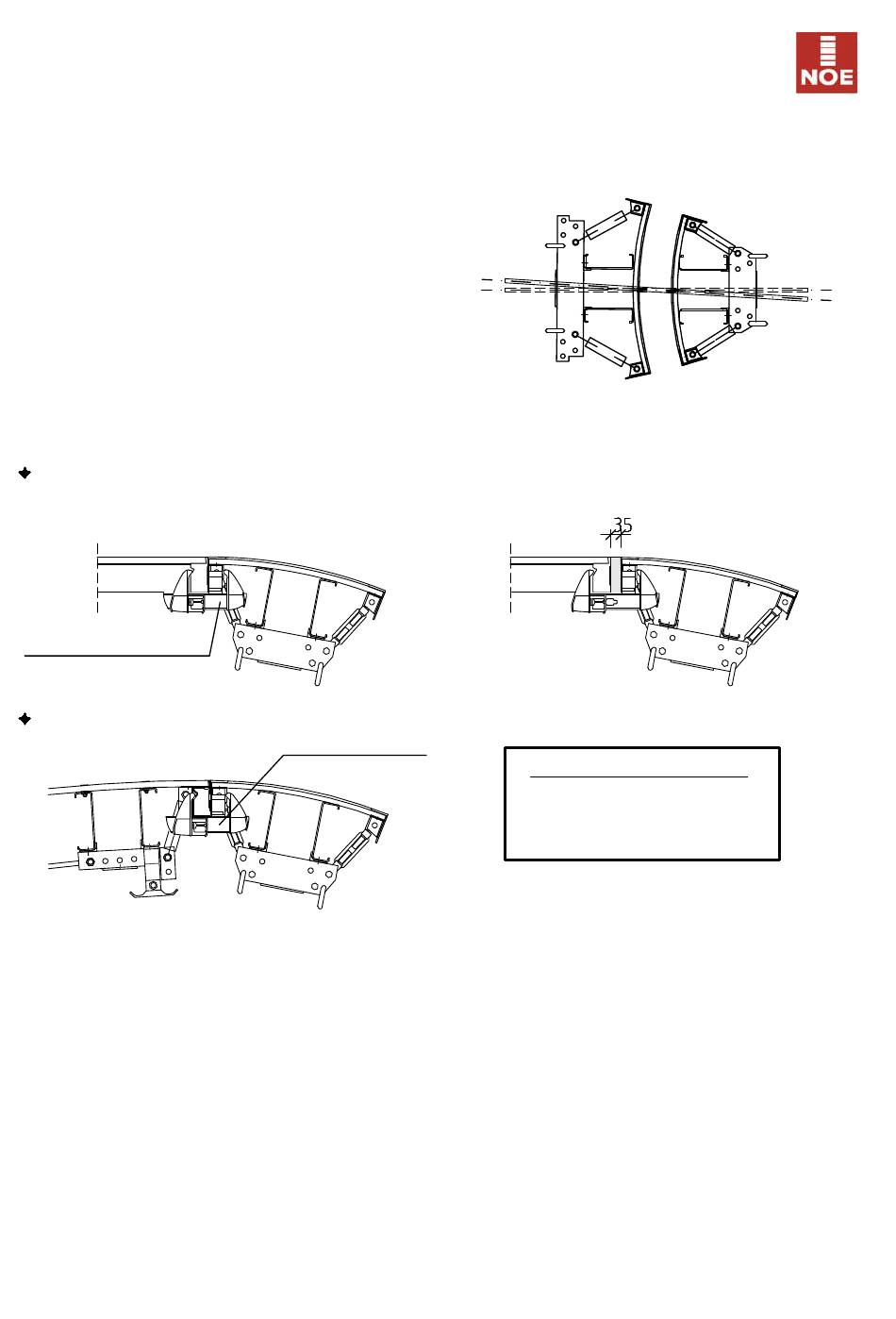

3.5. Entretoise
L'entretoisement s'effectue au moyen de tiges d'entretoise Ø15 mm et d'une plaque d'ancrage avec écrou
papillon (Pièce n° 691700) ou écrou sprint (Pièce n° 680580). Les tiges d'entretoise doivent être dressées à la
verticale de l'élément.
Position inclinée de la tige d'entretoise Ø15 mm
- pour une épaisseur de mur de 150 mm, max. 2,5°
- pour une épaisseur de mur de 200 mm, max. 2,0°
- pour une épaisseur de mur de 250 mm, max. 1,5°
- pour une épaisseur de mur de 300 mm, max. 1,0°
3.6 Liaison avec NOEtop coffrage cadre ou NOEtop R275 coffrage circulaire
sur le panneau NOEtop
Liaison avec adaptateur Toplock V
Adaptateur Toplock V
Pièce n° 137978
sur NOEtop R275 coffrage circulaire
R275 Elément
4. Mise en place des éléments
S
elon les exigences du chantier, soit les éléments intérieurs soit ceux extérieurs pourront être placés en
premier.
1. Positionner le premier élément à l'endroit prévu.
2. Avant de desserrer l'étrier de levage, poser et cheviller 2 stabilisateurs.
3. Mettre en place l'élément suivant et le solidariser au profilé périmétrique avec des plaques de calage ou,
si une compensation est nécessaire, intégrer le bois et le fixer à l'ensemble avec des serrures à clavette.
4. Avant de desserrer l'étrier de levage, poser et cheviller un stabilisateur.
5. Aligner l'élément et placer le vérin tendeur à la jonction.
6. Placer d'autres éléments de la même manière et les aligner.
7. Accrocher les consoles de travail et poser les revêtements d'échafaudage.
8. Mettre en place le contre-coffrage, guider la tige d'entretoise à travers les trous oblongs et la plaquer
à la verticale sur les éléments.
Lors de la pose du contre-coffrage, veiller à ce que les éléments soient alignés par rapport à l'axe médian, c'est à
dire que les terminaisons des éléments soient éventuellement décalées (demi-mesure de compensation).
Sous réserve de modifications.
Adaptateur Toplock V
Pièce n° 137978
Compensation possible jusqu'à 35 mm
≤
Hauteur d'élémentNombre
3000 mm
1500 mm
750 mm
10
6 unités
3 unités
2 unités
Etat : 05/2019
