R110 coffrage circulaire
7.4 Poutrelles, barres de jonction et renforcement contre le basculement
Barres de jonction
Coffrage extérieur
Longueur
Poids
Pièce n°
(mm)
(kg)
3000
350365
24.3
1500
350366
12.5
750
350367
6.4
106
53
Ø17
50
Ø9
38
LL48/17
Trame 62.5
C
Sous réserve de modifications.
Coffrage intérieur
Longueur
(mm)
3000
1500
750

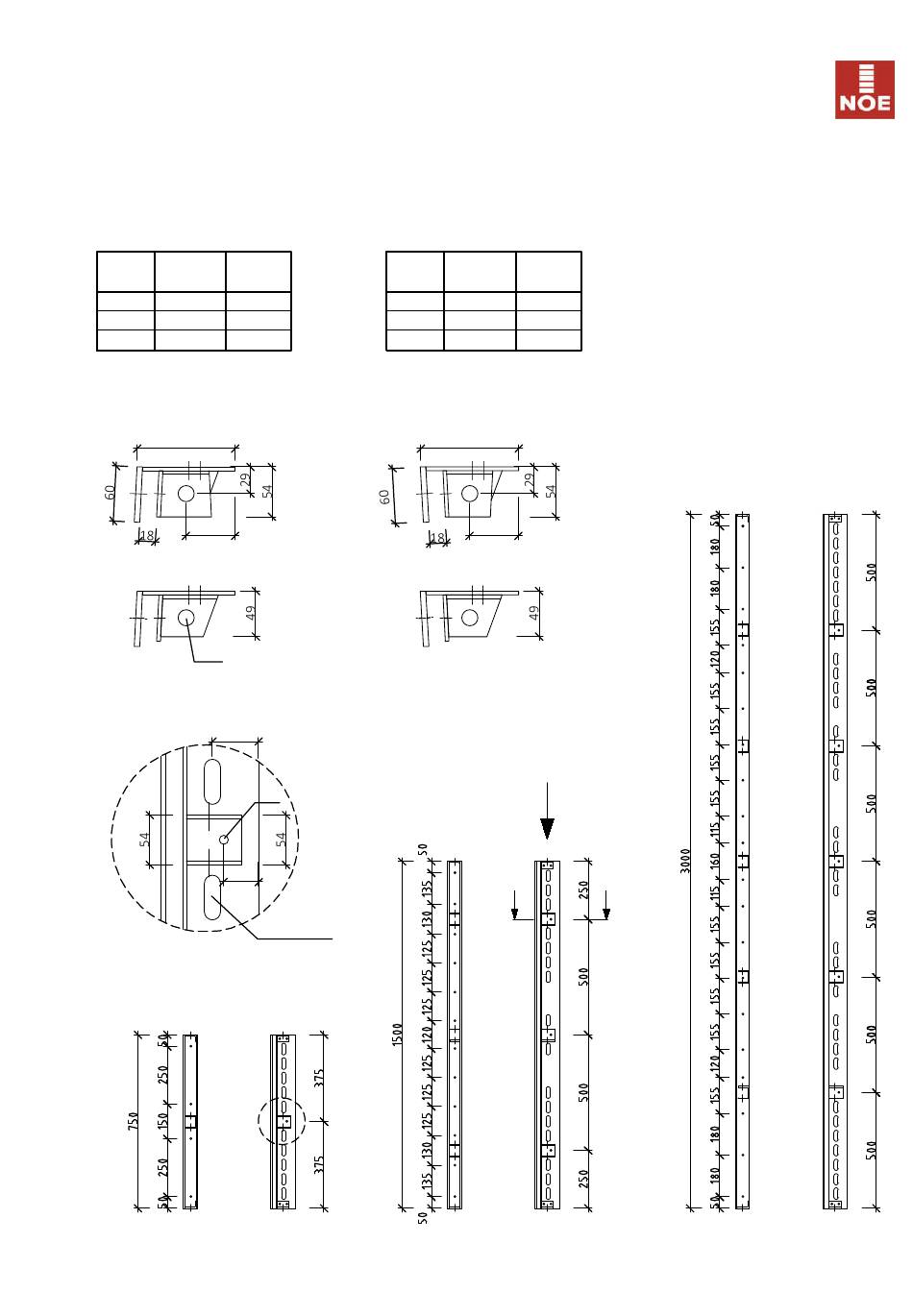

Vue A
Coupe B-B
Détail C
Poids
Pièce n°
(kg)
350362
24.3
350363
12.5
350364
6.4
106
53
A
B
B
15
Les lignes de cote sont valables
pour les barres intérieures et
extérieures
Etat : 05/2019
