Guide de montage et d'utilisation
R110 coffrage circulaire

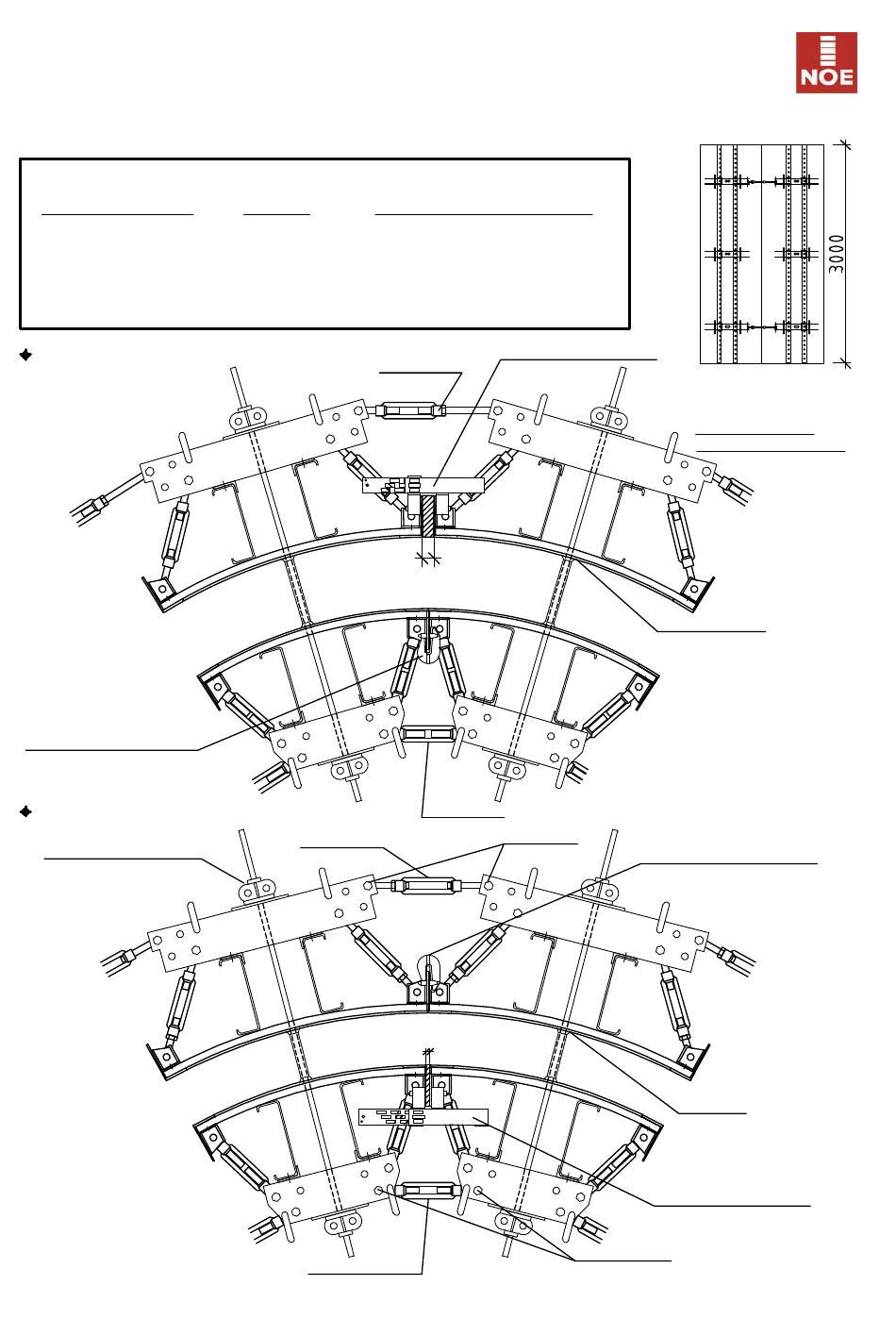

3.2. Jonction d'éléments
Plaques de calage ou serrures à clavette
Hauteur d'élément
3000 mm
1500 mm
750 mm
Liaison directe avec la plaque de calage. Liaison à la compensation avec serrure à
clavette ou avec tige d'entretoise et 2 écrous hexagonaux (jusqu'à 12 cm).
Compensation extérieur
Plaque de calage à la
jonction des éléments
Pièce n° 102520
Compensation intérieur
Entretoise Ø15 mm avec
boulon sprint pièce n°
680580
Sous réserve de modifications.
Vérins tendeurs
Nombre
Hauteur d'élémentNombre
7 unités
3000 mm
4 unités
1500 mm
2 unités
750 mm
Vérin tendeur
Vérin tendeur
Vérin tendeur
2 unités
2 unités
1 unité
Serrure à clavette à la
compensation
Pièce n° 350000
A
a
Vérin tendeur
M16x100
Pièce n° 314000
A
i
M16x100 Pièce n°
314000
8
Vue élément 3000 mm
Vérins tendeurs à la jonction
pour les éléments de
3000 mm de haut
uniquement sur les
poutrelles supérieure et
inférieure.
Support conique
pièce n° 694900 avec
gaine Ø22
Plaque de calage à la
jonction des éléments
Pièce n° 102520
Support conique
Pièce n° 694900
avec gaine Ø22
Serrure à clavette à la
compensation
Pièce n° 350000
Etat : 05/2019
