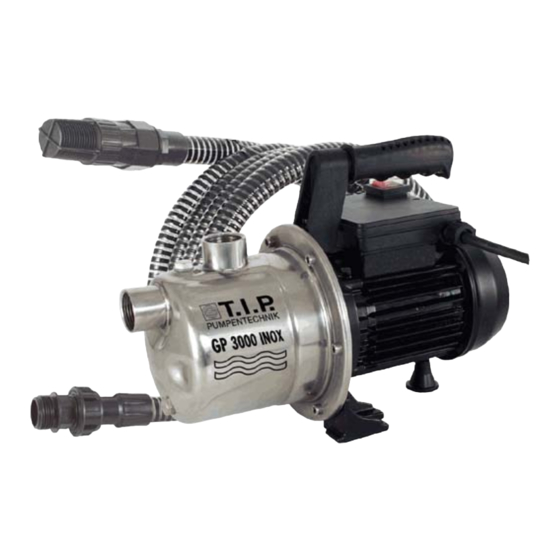

Page 1 GP 3000 INOX GP 4500 INOX Gebrauchsanweisung GARTENPUMPE Operating Instructions GARDEN PUMP Mode d’emploi POMPE DE JARDIN Istruzioni per l’uso POMPA DA GIARDINO Instrucciones para el manejo BOMBA PARA JARDÍN Handleiding TUINPOMP Οδηγίες Χρήσης ΑΝΤΛΙΑ ΓΙΑ ΚΗΠO Használati utasítás KERTI SZIVATTYÚ...
Page 2 Normen: EN 55014-1:2006 + A1:2009 / EN 55014-2:1997 + A1:2001 + A2:2008 GP 4500 INOX EN 61000-3-2:2006 + A1:2009 + A2:2009 / EN 61000-3-3:2008 EN 61000-6-1:2007 / EN 61000-6-3:2007 / EN 60335-2-41:2003 + A1:2004 / EN 62233 :2008 EN 60335-1:2002 + A11:2004 + A1:2004 + A12:2006 + A2:2006 + A13:2008 / ZEK 01.2-08...
Page 3 Normen: EN 55014-1:2006 + A1:2009 / EN 55014-2:1997 + A1:2001 + A2:2008 GP 4500 INOX EN 61000-3-2:2006 + A1:2009 + A2:2009 / EN 61000-3-3:2008 EN 61000-6-1:2007 / EN 61000-6-3:2007 / EN 60335-2-41:2003 + A1:2004 / EN 62233 :2008 EN 60335-1:2002 + A11:2004 + A1:2004 + A12:2006 + A2:2006 + A13:2008 / ZEK 01.2-08...
Page 4 Liebe Kundin, lieber Kunde, Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von T.I.P.! Wie alle unsere Erzeugnisse wurde auch dieses Produkt auf der Grundlage neuester technischer Erkenntnisse entwickelt. Herstellung und Montage des Gerätes erfolgten auf der Basis modernster Pumpentechnik und unter Verwendung zuverlässigster elektrischer bzw.
Page 5 Flüssigkeiten. Die Förderflüssigkeit darf die bei den technischen Daten genannte Höchst- bzw. Mindesttemperatur nicht über- bzw. unter- schreiten. Technische Daten Modell GP 3000 INOX GP 4500 INOX Netzspannung / Frequenz 230 V ~ 50 Hz 230 V ~ 50 Hz Nennleistung 550 Watt 1.200 Watt...
Page 6 Die Pumpe muss an einem trockenen Ort aufgestellt werden, wobei die Umgebungstempera- tur 40 °C nicht überschreiten und 5 °C nicht unterschreiten darf. Die Pumpe und das gesamte Anschlusssystem müssen vor Frost und Wettereinflüssen geschützt werden. Bei der Aufstellung des Gerätes muss darauf geachtet werden, dass der Motor ausreichend belüftet ist.
Page 7 Zur Benutzung an Gartenteichen oder ähnlichen Orten muss die Pumpe über einen Fehlerstromschutzschalter (FI-Schalter) mit einem Nennfehlerstrom ≤ 30 mA betrieben werden (DIN VDE 0100-702 und 0100-738). Der Einsatz an solchen Orten ist grundsätzlich nur dann gestattet, wenn die Pumpe stand- und überflutungssicher in einem Mindestabstand von zwei Metern vom Gewässerrand aufgestellt und mit einer stabilen Halterung gegen die Gefahr des Hineinfallens geschützt ist.
Page 8 Es ist absolut verboten, mit den Händen in die Öffnung der Pumpe zu greifen, wenn das Gerät an das Stromnetz angeschlossen ist. Bei jeder Inbetriebnahme muss genauestens darauf geachtet werden, dass die Pumpe sicher und standfest auf- gestellt wird. Das Gerät ist stets auf ebenem Untergrund und in aufrechter Position zu platzieren. Unterziehen Sie die Pumpe vor jeder Benutzung einer Sichtprüfung.
Page 9 Störung Mögliche Ursache Behebung 1. Pumpe fördert keine Flüssig- 1. Kein Strom vorhanden. 1. Mit einem GS-gerechten Gerät überprüfen, keit, der Motor läuft nicht. ob Spannung vorhanden ist (Sicherheitshin- weise beachten!). Überprüfen, ob der Stecker richtig eingesteckt ist 2. Thermischer Motorschutz hat sich einge- 2.
Page 10 Besondere Hinweise: 1. Sollte Ihr Gerät nicht mehr richtig funktionieren, überprüfen Sie bitte zunächst, ob ein Bedienungsfehler oder eine Ursache vorliegt, die nicht auf einen Defekt des Gerätes zurückzuführen ist. 2. Falls Sie Ihr defektes Gerät zur Reparatur bringen oder einsenden, fügen Sie bitte auf jeden Fall folgende Un- terlagen bei: - Kaufquittung.
Page 11 Dear customer, Congratulation for buying your new device from T.I.P.! Like all our products, this one, too, was developed using the latest technological knowledge. The device was manufactured and assembled on the basis of state-of-the-art pump technology using most reliable electrical or electronic components which ensure a high level of quality and a long life of your new product.
Page 12 Please observe the max. and min. temperatures of the liquids to be discharged stated in the technical data. Technical Data Model GP 3000 INOX GP 4500 INOX Mains voltage / frequency 230 V ~ 50 Hz 230 V ~ 50 Hz Nominal performance...
Page 13 When installing the device, please make sure that the motor is sufficiently ventilated. All connection lines have to be perfectly tight since leaking lines may affect the performance of the pump and cause considerable damage. Therefore, please use Teflon tape to seal the contact surfaces between the threaded sections of the lines and the connection with the pump.
Page 14 Electrical conection The unit is equipped with a mains connection cable and a mains plug. It must only be replaced by qualified staff to avoid any danger. Please do not use the mains connection cable to carry the pump, and do not use this cable to pull off the plug from the socket, either.
Page 15 Prior to the first time the pump is put into operation, the pump housing (8) has to be fully vented. To do so, please fill the pump housing (8) through the filling opening (9) completely with water. Please check to make sure that no leakage occurs.
Page 16 MALFUNCTION POSSIBLE CAUSE ELIMINATION 1. The pump is not discharging 1. No current. Please use a device complying with GS any liquid, the motor is not (German technical supervisory authority) to running. check for the presence of voltage (safety information to be observed!). Please verify the correct position of the plug.
Page 17 Please note: 1. Should your device fail to function properly, please verify first whether an operating error or another cause is present which cannot be attributed to a defect of the device. 2. In case you have to take or send in your defective device for repair, please be sure to enclose the following documents: - Sales receipt (sales slip).
Page 18 Chère cliente, cher client, Félicitations pour votre achat de ce produit T.I.P. ! Comme tous les produits T.I.P., ce produit a éte développé en prenant compte des toutes dernières connaissances. La production et le montage de ce produit se font sur la base de la technologie des pompes la plus moderne et en utilisant des composants électriques, électroniques ou mécaniques les plus fiables pour garantir la haute qualité...
Page 19 à la température minimale (ces températures sont indiquées dans les données techniques). Données techniques Modèle GP 3000 INOX GP 4500 INOX Tension de réseau/ Fréquence 230 V ~ 50 Hz 230 V ~ 50 Hz Puissance absorbée 550 Watt 1.200 Watt...
Page 20 Installez la pompe dans un endroit sec, la température ambiante ne doit pas surpasser 40° et ne doit pas être inférieur à 5°. La pompe ainsi que tout le système de raccordement doivent être à l’abri du gel et des intempéries. Pendant l’installation le moteur de la pompe doit être suffisament aéré.
Page 21 ≤ 30 mA (DIN VDE 0100-702 et 0100-738). Renseignez-vous auprès de votre électricien si les critères sont respectés. L’emploi dans ces endroits est permis seulement si la pompe est installée de manière stable et à l’abri des inondations, à une distance minimale de 2 m du bord de l’eau et dans un crochet stable pour éviter des chutes. L’appareil doit être fixé...
Page 22 Avant d’utiliser la pompe, soumettez la pompe à un contrôle visuel (surtout les câbles et la fiche). Assurez-vous que les vis sont bien serrées et que tous les branchements sont en ordre. Si la pompe est endommagée elle ne doit pas être utilisée. Dans ce cas faites vérifier la pompe exclusivement par le service après-vente spécialisé. Avant la première mise en marche la boîte de la pompe (8) doit être complètement aérée.
Page 23 PANNES CAUSE POSSIBLE SOLUTIONS 2. Le moteur tourne mais la 1. La boîte de la pompe n’est pas remplie. 1. Remplissez d’eau la boîte de la pompe pompe ne refoule pas de liquide. (voir 6. Mise en service). 2. Entrée d’air par le tuyau d’aspiration. 2.
Page 24 11. Commande des pièces de rechange La méthode la plus simple de commander les pièces de rechange est par internet. Notre site www.tip-pumpen.de a un magasin comfortable ce qui vous permet de faire une commande de pièces de rechange simplement en cliquant.
Page 25 Gentile Cliente, Complimenti per l´acquisto del Suo nuovo prodotto T.I.P.! Come ogni nostro prodotto anche questo é concepito sulla base delle ultime conoscenze tecnologiche. Fabbricazione e montaggio del macchinario rispondono alle piú moderne tecniche di pompaggio e con l´ulitilizzo dei piú affidabili componenti elettrici, elettronici e meccanici vengono assicurate al Suo nuovo prodotto un´ottima qualitá...
Page 26 Il liquido pompato non deve superare i limiti massimi e minimi di temperatura indicati. Dati tecnici Modello GP 3000 INOX GP 4500 INOX Tensione rete/frequenza 230 V ~ 50 Hz 230 V ~ 50 Hz Potenza nominale 550 Watt 1.200 Watt...
Page 27 Durante l´installazione del macchinario assicurarsi che il motore sia sufficientemente ventilato. Tutti le condutture di collegamento devono essere assolutamente ermetiche; in caso contrario le prestazioni della pompa verrebbero compromesse e potrebbero conseguirne danni notevoli. Stagnare quindi tra loro le parti filettate delle condutture e il collegamneto con la pompa con nastro di teflon.
Page 28 L´installazione in certi ambienti é fondamentalmente permessa solo se la pompa viene posta stabilmente e senza rischio di allagamento e di caduta accidentale ad una distanza di almeno due metri dal bordo dell´acqua. A questo scopo sulla pompa sono stati previsti dei punti di fissaggio per ancorarla stabilmente al piano d´appoggio (vedere il capitolo „Installazione fissa“).
Page 29 Ogni volta che il macchinario é in funzione assicurarsi perfettamente che la pompa sia posta stabilmente.Il macchinario deve poggiare su una superficie piana in posizione verticale. Prima di ogni utilizzo controllare la pompa, in particolare i cavi di alimentazione e le spine. Accertarsi che le viti non siano allentate e che gli tutti attacchi e allacciamenti siano in condizioni perfette.
Page 30 GUASTO CAUSE POSSIBILI RIMOZIONE 1. La pompa non pompa liquido. Il 1. Mancanza di corrente. 1. Con un apparecchio dotato di marchio GS motore non funziona. controllare se c’è tensione (osservare le misure di sicurezza!) e se la spina è ben inserita.
Page 31 Indicazioni particolari: 1. Se il macchinario non dovesse piú funzionare bene, controllare per prima cosa se la causa é da attribuire ad un uso scorretto e non ad un difetto del macchinario. 2. In caso che il macchinario difettoso debba essere portato o spedito in riparazione allegare quanto segue: - ricevuta di acquisto - descrizione del guasto riscontrato (una descrizione il piú...
Page 32 Estimados clientes, ¡Felicitaciones por la compra de este nuevo dispositivo de T.I.P.! Al igual que todos nuestros productos, este producto ha sido elaborado a base de los últimos conocimientos técnicos. La fabricación y el montaje del dispositivo han sido hechos a base de la más reciente tecnología, y con la utilización de piezas confiables eléctricas y electrónicas respectivamente y de componentes mecánicos, de modo que están garantizados una alta calidad y una larga duración de función de su nuevo producto.
Page 33 Datos técnicos Modelo GP 3000 INOX GP 4500 INOX Tensión / Frecuencia 230 V ~ 50 Hz 230 V ~ 50 Hz Potencia nominal 550 vatios 1.200 vatios...
Page 34 Al instalar el dispositivo, se deberá garantizar que el motor esté suficientemente ventilado. Todos los tubos deben estar absolutamente impermeables, ya que fugas afectan el rendimiento de la bomba y pueden traer daños graves. Por esto estanque en todo caso las partes roscadas de los tubos entre sí y las conexiones con la bomba con cinta de teflón.
Page 35 El empleo en estos lugares está principalmente permitido, si la bomba está posicionada estable y protegida de inundaciones en una distancia mínima de dos metros de la orilla de las aguas y protegida por un soporte estable para minimizar el peligro de caída al agua. Para esto hay que entornillar el dispositivo en los puntos de fijación previstos con el subsuelo (véase capítulo "Instalación fija").
Page 36 En cada puesta en marcha debe ponerse minuciosamente la atención que la bomba esté colocada segura y estable. El dispositivo debe estar siempre posicionada en terreno liso y en posición vertical. Someta la bomba antes de cada uso a una inspección visual. Esto es especialmente cierto para el cable para la conexión de la red y el enchufe.
Page 37 Interrupción Causas posibles Eliminación 1. La bomba no bombea ningún 1. No hay electricidad. 1. Compruebe con un equipo GS (de líquido, el motor no funciona. seguridad comprobada) si hay tensión (tenga en cuenta las indicaciones de seguridad). Compruebe si la clavija está enchufada correctamente.
Page 38 Indicaciones especiales: 1. En caso de que su dispositivo no funcione correctamente, controle primero si existe una falta por manejo erróneo o debido a otra causa que no resulte de un defecto del dispositivo. 2. En caso de devolución del dispositivo averiado, por favor adjunte la siguiente documentación - comprobante de pago.
Page 39 Beste klant, Van harte gefeliciteerd met de aanschaf van uw nieuwe T.I.P. toestel! Zoals al onze producten is ook dit toestel ontwikkeld volgens de nieuwste stand van de techniek. Voor de fabricage en montage van het toestel hebben wij gebruik gemaakt van de nieuwste pomptechniek en de meest betrouwbare elektrische resp.
Page 40 Technische gegevens Model GP 3000 INOX GP 4500 INOX Netspanning / frequentie 230 V ~ 50 Hz 230 V ~ 50 Hz Nominaal vermogen 550 Watt 1.200 Watt...
Page 41 Let er bij de plaatsing van het toestel op dat er voldoende lucht bij de motor komt. Alle aangesloten leidingen moeten absoluut water- en luchtdicht zijn, omdat lekkende leidingen de prestatie van de pomp verminderen en aanzienlijke schade kunnen veroorzaken. Isoleer daarom altijd de schroefverbindingen van de leidingen onderling en de verbinding naar de pomp met teflonband.
Page 42 Elektrische aansluiting Het toestel beschikt over een netsnoer met stekker. Om gevaren te voorkomen, mogen het netsnoer en de stekker uitsluitend door een vakman worden vervangen. Draag de pomp nooit aan het netsnoer en gebruik het snoer niet om de stekker uit het stopcontact te trekken. Bescherm de stekker en het netsnoer tegen hitte, olie en scherpe randen.
Page 43 Bij de eerste ingebruikname moet de pompbehuizing (8) volledig zijn ontlucht. Vul daarom de pompbehuizing (8) via de vulopening (9) volledig met water. Controleer of er water door lekkage verloren gaat. Sluit de vulopening weer luchtdicht af. Het is uiterst raadzaam daarnaast ook de aanzuigleiding (2) te ontluchten - dus met water te vullen.
Page 44 STORING MOGELIJKE OORZAAK OPLOSSING 1. Toestel pompt geen vloeistof, 1. Geen elektriciteitstoevoer. 1. Met een gekeurd apparaat controleren of de motor loopt niet. er spanning aanwezig is (neem de veiligheidsinstructies in acht!). Controleer of de stekker correct aangesloten is. 2. De thermische motorbeveiliging is 2.
Page 45 Bijzondere instructies: 1. Mocht het toestel niet meer goed functioneren, controleer dan eerst of er sprake is van een bedieningsfout of een oorzaak die niet aan een defect van het toestel te wijten is. 2. Als u het defecte toestel ter reparatie inlevert of opstuurt, sluit dan tenminste de volgende documenten bij: - aankoopbon - beschrijving van de opgetreden fout (een nauwkeurige beschrijving zorgt voor een snellere reparatie).
Page 46 Αγαπητέ πελάτη, Συγχαρητήρια για την αγορά της καινούριας σου συσκευής από την T.I.P.! Όπως όλα τα προϊόντα μας, έτσι και αυτό αναπτύχθηκε χρησιμοποιώντας τις πιο πρόσφατες τεχνολογικές εξελίξεις. Η συσκευή κατασκευάστηκε και συναρμολογήθηκε με βάση την υψηλότερη τεχνολογία στον τομέα των αντλιών, χρησιμοποιώντας...
Page 47 εκρηκτικά ή άλλα επικίνδυνα υγρά. Παρακαλούμε να προσέχετε ώστε οι μέγιστες και ελάχιστες θερμοκρασίες των υγρών που πρόκειται να αντληθούν να αναφέρονται μέσα στα τεχνικά χαρακτηριστικά. Τεχνικά Χαρακτηριστικά Μοντέλο GP 3000 INOX GP 4500 INOX Τάση / συχνότητα 230 V ~ 50 Hz 230 V ~ 50 Hz Ισχύς 550 Watt 1.200 Watt...
Page 48 Εγκατάσταση 5.1. Γενικές πληροφορίες εγκατάστασης Καθ’ όλη την διάρκεια της εγκατάστασης, η συσκευή δεν πρέπει να συνδεθεί με την ηλεκτρική τροφοδοσία. Η αντλία θα πρέπει να τοποθετηθεί σε ένα ξηρό μέρος με θερμοκρασία περιβάλλοντος που να μην υπερβαίνει τους 40° C και να μη είναι μικρότερη από 5° C. Η αντλία και ή όλη εγκατάσταση...
Page 49 Στην περίπτωση της σταθερής εγκατάστασης θα πρέπει να στερεώσετε την αντλία σε μία κατάλληλη, σταθερή επιφάνεια. Για να μειώσετε τους κραδασμούς συνιστάται να τοποθετήσετε κάποιο αντικραδασμικό υλικό, πχ ελαστικό, ανάμεσα στην αντλία και την επιφάνεια στερέωσης. Αποτελεσματικά αντικραδασμικά διατίθενται από την T.I.P. σαν αξεσουάρ, με Κωδικό 30943. 5.5.
Page 50 Η ξηρή λειτουργία, δηλαδή η λειτουργία χωρίς νερό, θα πρέπει να αποφεύγεται μια και η απουσία νερού είναι πιθανό να προκαλέσει υπερθέρμανση της αντλίας. Η υπερθέρμανση αυτή μπορεί να προκαλέσει σημαντική ζημιά στην συσκευή. Επιπλέον αυτό σημαίνει ότι πολύ ζεστό νερό...
Page 51 Συντήρηση και επίλυση προβλημάτων Προτού ξεκινήσετε οποιαδήποτε εργασία συντήρησης θα πρέπει να απομακρύνετε την αντλία από την ηλεκτρική τροφοδοσία. Σε αντίθετη περίπτωση, υπάρχει ο κίνδυνος ακούσιας εκκίνησης της αντλίας. Αποποιούμαστε από κάθε ευθύνη, για οποιαδήποτε ζημιά προκληθεί εξαιτίας λανθασμένης απόπειρας επισκευής. Οποιαδήποτε ζημιά προκληθεί από λανθασμένη απόπειρα επισκευής, θα...
Page 52 ΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΑΠΟΚΑΤΑΣΤΑΣΗ 3. Η αντλία σταματά μετά από 1. Το δίκτυο ηλεκτρικής τροφοδοσίας δεν 1. Χρησιμοποιείστε μια συσκευή, που να μικρό διάστημα λειτουργίας, διότι συμφωνεί με τις προδιαγραφές που ανταποκρίνεται στις προδιαγραφές GS, για ενεργοποιείται το θερμικό αναφέρονται στην πλακέτα. να...
Page 53 12. Υπηρεσίας Σε περίπτωση εγγύησης ή προβλήματος, παρακαλούμε να επικοινωνήσετε με το κατάστημα απ’ όπου αγοράσατε το μηχάνημά σας. Μόνο για της χώρες της ΕΕ Παρακαλούμε να μην πετάτε τις ηλεκτρικές συσκευές, στους συνήθεις κάδους απορριμμάτων! Σύμφωνα με την οδηγία της Ευρωπαϊκής Ένωσης 2002/96/EC, αναφορικά με την απόρριψη ηλεκτρικών...
Page 54 Kedves vásárló, Gratulálunk új T.I.P. berendezése megvásárlásához! Mint termékeink mindegyike, ez is a legújabb műszaki ismereteket alapul véve készült. A gép gyártása és összeszerelése is a legmodernebb szivattyú technika alapján történt, a legmegbízhatóbb villamos illetve elektronikus alkatrészek felhasználásával, így garantált új szerzeményének magas minősége és hosszú élettartama.
Page 55 A szállított folyadék hőmérséklete nem lépheti túl a műszaki adatok között megadott legmagasabb hőmérsékletet, ill. nem csökkenhet a legalacsonyabb hőmérséklet alá. Műszaki adatok Modell GP 3000 INOX GP 4500 INOX Hálózati feszültség / frekvencia 230 V ~ 50 Hz 230 V ~ 50 Hz Névleges teljesítmény 550 Watt 1.200 Watt...
Page 56 A szivattyút száraz helyen kell felállítani, ahol a helyiség hőmérséklete nem lépheti túl a 40 °C-t és nem csökkenhet 5 °C alá. A szivattyút és teljes csatlakozó rendszerét védeni kell a fagytól és egyéb időjárási viszontagságoktól. A készülék elhelyezésénél ügyelni kell arra, hogy a motor elegendő szellőzést kapjon. Minden csatlakozó...
Page 57 Ilyen helyeken a használat alapvetően csak akkor engedélyezett, ha a szivattyú szilárdan és elöntéstől védetten áll legalább két méter távolságban a víz szélétől, és stabilan úgy van elhelyezve, hogy a vízbe esés veszélye ne álljon fenn. A készüléket az erre tervezett rögzítő pontokon az alaphoz biztosan oda kell csavarozni (lásd az „Állandóra telepítés“...
Page 58 Minden üzembe helyezésnél pontosan ügyelni kell arra, hogy a szivattyú biztosan és stabilan legyen felállítva. A készüléket vízszintes talajon függőleges helyzetben kell elhelyezni. A szivattyút minden használat előtt alaposan szemlélje meg. Ez különösen érvényes a hálózati csatlakozó vezetékre és a hálózati dugaszra. Figyeljen a csavarok rögzítésére és minden csatlakozás kifogástalan állapotára.
Page 59 HIBA LEHETSÉGES OKA MEGSZÜNTETÉSE 1. A szivattyú nem szállít 1. Nincs áram. 1. Egy GS-minősítésű készülékkel ellenőrizzük, hogy van-e feszültség (vegyük folyadékot, a motor nem működik. figyelembe a biztonsági utasításokat!). Ellenőrizzük, hogy a csatlakozó dugó rendesen be van-e dugva. 2. Bekapcsolt a termikus motorvédelem. 2.
Page 60 Különleges útmutatások: 1. Ha az Ön berendezése már nem működik jól, először azt vizsgálja meg, hogy kezelési hiba történt-e vagy olyan ok áll fönn, amely nem vezethető vissza a berendezés meghibásodására. 2. Amennyiben meghibásodott berendezését javítani hozza vagy beküldi, mindenképp mellékelje az alábbi dokumentumokat: - Nyugta a vásárlásról - A fellépett hiba leírása (egy lehetőleg pontos leírás megkönnyíti a jó...
Page 61 Szanowny Kliencie! Gratulujemy zakupu nowego urządzenia firmy T.I.P.! Produkt ten, jak wszystkie nasze wyroby, opracowano wg najnowszych osiągnięć techniki. Produkcja i montaż niniejszego urządzenia są zgodne z nowoczesnymi rozwiązaniami techniki pomp, wykorzystano tu niezawodne elektryczne, elektroniczne i mechaniczne podzespoły, które gwarantują wysoką jakość i długą żywotność nowo zakupionego urządzenia.
Page 62 Minimalna i maksymalna temperatura tłoczonej cieczy powinna mieścić się w granicach podanych w tabeli „Dane techniczne”. Dane techniczne Modell GP 3000 INOX GP 4500 INOX Napięcie sieciowe / częstotliwość 230 V ~ 50 Hz 230 V ~ 50 Hz Moc znamionowa 550 W 1.200 W...
Page 63 Ustawiając pompę zadbaj o odpowiednią wentylację silnika. Wszystkie przewody przyłączeniowe muszą być całkowicie szczelne. Każda nieszczelność zmniejsza bowiem wydajność pompy i może prowadzić do znacznych szkód. W związku z powyższym zagrożeniem należy bezwzględnie uszczelnić za pomocą taśmy teflonowej połączenia gwintowe odcinków rur oraz połączenia z pompą.
Page 64 Podłączenie pompy do sieci elektrycznej Urządzenie posiada kabel przyłączeniowy z wtyczką sieciową. W celu uniknięcia zagrożeń, zlecaj wymianę kabla przyłączeniowego i wtyczki wyłącznie wykwalifikowanym elektrykom. Nigdy nie przenoś pompy trzymając jej za kabel. Nie ciągnij również nigdy za kabel w celu wyciągnięcia wtyczki sieciowej z gniazdka. Chroń wtyczkę i kabel przyłączeniowy przed działaniem wysokich temperatur, ostrymi brzegami i olejem.
Page 65 Podczas pierwszego uruchomiania pompy należy całkowicie odpowietrzyć obudowę pompy (8). Napełnij w tym celu do pełna wodą obudowę pompy (8) przez otwór napełniania (9). Sprawdź, czy nie doszło do przecieków. Zakręć szczelnie otwór napełniania. Dobrze jest dodatkowo odpowietrzyć również przewód ssawny (2) napełniając go wodą.
Page 66 Zakłócenie w pracy Prawdopodobna przyczyna Usunięcie 1. Pompa nie tłoczy cieczy. Silnik 1. Brak napięcia. 1. Sprawdzić urządzeniem zgodnym z GS, czy jest napięcie (przestrzegać zasad nie pracuje bezpieczeństwa!). Sprawdzić, czy wtyczka jest prawidłowo włożona 2. Włączyło się termiczne zabezpieczenie 2.
Page 67 Szczególne wskazówki: 1.Jeżeli urządzenie nie będzie prawidłowo działać, sprawdź najpierw, czy powodem tego stanu nie jest błąd w obsłudze urządzenia lub inna przyczyna niezwiązana z uszkodzeniem urządzenia. 2. Wysyłając lub zanosząc uszkodzone urządzenie do naprawy, dołącz do niego koniecznie następujące dokumenty: - Dowód zakupu - Opis zaistniałego uszkodzenia (możliwie dokładny opis umożliwi sprawne rozpatrzenie reklamacji).
Page 68 Vážený zákazníku, Blahopřejeme vám k zakoupení nového zařízení T.I.P.! Jako každý z našich výrobků, je i tento vyroben na základě nejnovějších výsledků technických znalostí. Výroba a montáž stroje probíhá na základě nejmodernější techniky čerpadel s použitím nejspolehlivějších elektrických, resp. elektronických součástek, což zaručuje vysokou kvalitu a dlouhou životnost zakoupeného zařízení. Přečtěte si pozorně...
Page 69 Přečerpávaná kapalina nesmí mít vyšší anebo nižší teplotu, než jsou mezní teploty uvedené v technických údajích. Technické údaje Model GP 3000 INOX GP 4500 INOX Síťové napětí/frekvence 230 V ~ 50 Hz 230 V ~ 50 Hz Jmenovitý výkon 550 wattů...
Page 70 Při instalaci zařízení se musí dbát na to, aby byl motor dostatečně větraný. Všechna přípojná vedení musejí být absolutně těsná, protože netěsná vedení mají nepříznivý vliv na výkon čerpadla a mohou vést k závažným škodám. Proto bezpodmínečně utěsněte vzájemně prvky vedení se závitem a přípojku do čerpadla teflonovou páskou.
Page 71 Elektrická přípojka Zařízení je vybavené síťovým přípojným kabelem a síťovou zástrčkou. Síťový přípojný kabel a síťovou zástrčku smí vyměňovat pouze odborný personál, čímž se vyhnete zbytečným ohrožením. Čerpadlo nikdy nepřenášejte za síťový přípojný kabel a tento kabel nikdy nepoužívejte k vytahování síťové zástrčky ze zásuvky. Chraňte síťový přípojný...
Page 72 Při prvním uvádění do provozu musíte úplně odvzdušnit těleso čerpadla (8). Naplňte proto těleso čerpadla (8) skrz plnící otvor (9) úplně vodou. Zkontrolujte případné ztráty přes netěsnosti. Znovu vzduchotěsně uzavřete plnící otvor. Velmi účelné je následné odvzdušnění nasávacího vedení (2) - tedy jeho naplnění vodou. Elektrická čerpadla série T.I.P.
Page 73 MOŽNÁ PŘÍČINA ODSTRANĚNÍ PORUCHA 2. Motor běží, ale čerpadlo 1.Těleso čerpadla není naplněné kapalinou. 1. Naplňte těleso čerpadla kapalinou (viz nečerpá. odstavec „Uvedení do provozu“). 2. Průnik vzduchu do nasávacího vedení. 2. Zkontrolujte a zabezpečte, že: a.) nasávací vedení a všechny spojky jsou těsné.
Page 74 11. Objednání náhradních dílů Náhradní díly si nejrychleji a nejvýhodněji můžete objednat na naši domovské stránce: www.tip-pumpen.de, kde najdete komplexní nabídku internetového obchodu, a kliknutím si zde můžete snadno vyřídit objednávku. Kromě objednávání zboží zde ještě sdílíme informace s našimi zákazníky a nabízíme zajímavé tipy vztahující se na naše výrobky a jejich příslušenství, prezentujeme zde i naše nová...
Page 75 Sevgili müşterilerimiz, T.I.P.’ten satın aldığınız yeni cihazınız için sizi tebrik ederiz. Bütün mamullerimizde olduğu gibi bu ürün de en yeni teknik bilgi prensiplerine göre geliştirilmiştir. Cihazın üretimi ve montajı en modern pompa teknik esaslarına göre en güvenilir elektrik ya da elektronik ve mekanik yapı parçalarının kullanımıyla gerçekleştirilmiş...
Page 76 A szállított folyadék hőmérséklete nem lépheti túl a műszaki adatok között megadott legmagasabb hőmérsékletet, ill. nem csökkenhet a legalacsonyabb hőmérséklet alá. Teknik veriler Model GP 3000 INOX GP 4500 INOX Şebeke gerilimi / Frekans 230 V ~ 50 Hz 230 V ~ 50 Hz Nominal güç 550 Vat 1.200 Vat...
Page 77 Cihazın kurlumu esnasında motorun yeterince hava almasına dikkat edilmelidir. Bütün bağlantı boruları tamamen sızdırmaz olmalıdır çünkü sızdıran borular pompanın gücünü etkileyebilir ve ciddi hasarlara neden olabilir. Bu yüzden mutlaka boruların vida dişli parçalarını kendi aralarında izole ederek pompaya olan bağlantılarını teflon bandıyla bantlayın. Ancak teflon bandı gibi yalıtım malzemenin kullanımı montajın hava geçirmez bir şekilde yapıldığını...
Page 78 Elektrik bağlantısı Cihazda şebeke fişiyle beraber bir şebeke bağlantı kablosu mevcuttur. Tehlikeleri engellemek için şebeke bağlantı kablosu ve şebeke fişi sadece teknik personel tarafından değiştirilebilir. Pompayı şebeke bağlantı kablosundan taşımayınız ve şebeke fişini prizden çekmek için kullanmayınız. Şebeke fişini ve şebeke bağlantı kablosunu ısıdan, yağdan ve keskin kenarlardan koruyunuz.
Page 79 İlk çalıştırma sırasında pompanın dış gövdesi (8) tamamen havadan arındırılmış olması gerekir. Bu yüzden pompanın dış gövdesini (8) dolum ağzından (9) tamamen suyla doldurunuz. Sızıntı kayıplarının olup olmadığını kontrol ediniz. Tekrar dolum ağzını hava geçirmez bir şekilde kapatınız. Ayrıca vakum hortumunun da (2) havadan arındırılması...
Page 80 ARIZANIN GİDERİLMESİ ARIZA OLASI NEDENLER 1. Pompa sıvıyı taşımıyor, motor 1. Elektrik yok. 1. Uygun bir cihazla gerilim olup olmadığını çalışmıyor. kontrol ediniz (güvenlik uyarılarını dikkate alınız!). Fişin doğru takılıp takılmadığını kontrol ediniz. Gerilim olması halinde elektronik pompa kumandasına ait yeşil kontrol lambası...
Page 81 Özel uyarılar: 1. Eğer cihazınız artık doğru bir şekilde işlevini yerine getirmiyorsa öncelikle herhangi bir kullanım hatasının veya cihazının arızasına bağlı olmayan başka bir nedenin söz konusu olup olmadığını kontrol ediniz. 2. Şayet arızalı cihazınızı tamir edilmek üzere teslim ederseniz veya gönderirseniz mutlaka aşağıda belirtilen belgeleri de beraberinde bulundurunuz: - Satış...
Page 82 Уважаеми Купувачи, Поздравяваме Ви по случай закупуването на ново T.I.P. оборудване! Както всичките наши изделия, и това е приготвено въз основа на най-новите технически познания. Произвеждането и сглобяването на машината също станало въз основа на най-модерната помпена техника, с използуване на най-благонадеждените електрически и електронни части, така е гарантирано високото...
Page 83 бива да надвишава определената в техническите данни максимална най-висока, а също и да спада под най-ниската посочена температура. Технически данни Модел GP 3000 INOX GP 4500 INOX Напрежение в мрежата / фреквенция 230 V ~ 50 Hz 230 V ~ 50 Hz Номинална мощност...
Page 84 При монтажа на уреда трябва да се внимава моторът да е достатъчно проветрен. Minden csatlakozó tömlőnek teljesen tömítettnek kell lennie, mert a tömítetlen tömlők a szivattyú teljesítményét károsan befolyásolják, és jelentős károkat okozhatnak. Ezért mindenképp szigetelje a tömlők menetes részeit egymás között és a szivattyúhoz csatlakozást teflonszalaggal.
Page 85 Използването на помпата на такива места е разрешено по принцип само тогава, когато помпата е поставена стабилно и без опасност водата да я залее, на минимално разстояние два метра от брега на басейна, като е подсигурена срещу падане във водата със здрави скрепления. При това помпата трябва да...
Page 86 При всяко стартиране трябва най-точно да се проверява дали помпата е поставена стабилно и безопасно. Уредът трябва винаги да се поставя върху равна основа в изправена позиция. Винаги оглеждайте помпата преди да започнете работа с нея. Това се отнася особено за електрическия кабел...
Page 87 ПОВРЕДА ВЪЗМОЖНА ПРИЧИНА ПРЕКРАТЯВАНЕ 1. Помпата не пренася течност, 1. Няма ток. 1. Да проверяваме с един апарат, имащ моторът не работи. окачествяване GS, дали има напрежение (да вземаме под внимание предписанията по безопасност!). Да проверяваме, дали щепселът напълно е бутнат в контакта. Ако...
Page 88 Претенциите за гаранция са изключени, ако щетите са причинени преднамерено, или произлизат от тежкa небрежност на производителя. Понататъшни претенции за гаранция не съществуват. Купувачът претенцията си за гаранция трябва да удостоверява с представянето на доказваща покупката фактура. Претенцията за гаранция може да се налага...
Page 89 Stimate Cumpărător, Vă felicităm pentru cumpărarea noului dumneavoastră echipament T.I.P.! Aşa cum sunt toate produsele noastre, şi acesta a fost confecţionat pe baza celor mai noi cunoştinţe tehnice existente. Fabricarea şi montarea utilajului a avut loc pe baza celei mai moderne tehnici din domeniul pompelor, utilizând cele mai fiabile componente electrice şi mecanice, astfel încât sunt garantate durata lungă...
Page 90 Pompa nu este adecvată pentru transportul apelor sărate, deşeurilor biologice, lichidelor inflamabile, iritante, explozive sau periculoase sub alte forme. Lichidul antrenat nu poate depăşi temperatura maximă respectiv minimă specificate în datele tehnice respective. Date tehnice Model GP 3000 INOX GP 45000 INOX Tensiune / frecvenţă...
Page 91 La amplasarea aparatului trebuie avut grijă ca motorul să fie bine ventilat. Toate conductele de racordare trebuie să fie perfect etanşe, cele neetanşe putând să afecteze performanţele pompei şi să cauzeze pagube considerabile. Etanşaţi neapărat părţile filetate ale conductelor între ele şi racordurile la pompă...
Page 92 Racordarea electrică Aparatul dispune de un cablu de conexiune la reţeaua electrică cu ştecher de reţea. Cablul şi ştecherul de racordare la reţea pot fi schimbate numai de către personal de specialitate, pentru a se evita pericolele. Nu căraţi pompa de cablul de alimentare, şi nu trageţi de cablu ştecherul din priză. Protejaţi ştecherul şi cablul de conectare la reţea contra căldurii, uleiului şi muchiilor ascuţite.
Page 93 La prima punere în funcţiune, carcasa pompei (8) trebuie aerisită complet. Pentru aceasta, umpleţi complet cu apă carcasa pompei (8), pe la orificiul de umplere (9). Verificaţi să nu existe nici un fel de scurgeri. Închideţi etanş orificiul de umplere. Se recomandă aerisirea suplimentară a conductei de aspiraţie (2) şi umplerea ei cu apă. Pompele electrice din seria T.I.P.
Page 94 CAUZĂ POSIBILĂ DERANJAMENT REMEDIERE 1. Pompa nu vehiculează lichid, 1. Lipsă curent. 1. Cu un aparat conform GS se poate verifica motorul nu funcţionează dacă există tensiune (respectaţi instrucţiunile de siguranţă!). Verificaţi dacă ştecherul este cuplat corect. Când există tensiune, lampa de control verde a comenzii electronice a pompei este aprinsă...
Page 95 Instrucţiuni speciale: 1. Dacă echipamentul dumneavoastră nu mai funcţionează corect, verificaţi întâi dacă este vorba de o eroare de mânuire, sau există cumva alt motiv care nu presupune defectarea echipamentului. 2. Dacă aduceţi sau trimiteţi la reparat un echipament defect, anexaţi neapărat următoarele documente: - Chitanţa de cumpărare - Descrierea defectului (o descriere cât mai exactă...
Page 96 Poštovani kupci! Srdačne čestitke što ste kupili novi pumpni agregat od T.I.P.! Kao svi naši proizvodi tako je i ovaj razvijen na osnovi najnovijih tehničkih saznanja. Proizvodnja i montaža agregata se vrši na osnovi najnovije tehnike pumpi uz uporabu pouzdanih električnih, elektroničkih i mehaničkih dijelova, tako da je osigurana visoka kvaliteta i dug vijek trajanja vašega novog pumpnog agregata.
Page 97 Tehnički podaci Model GP 3000 INOX GP 4500 INOX Napon/frekvencija 230 V ~ 50 Hz 230 V ~ 50 Hz Nazivna snaga 550 Watt 1.200 Watt Zaštita IP X4 IP 44 Usisni priključak 30,93 mm unutarnji navoj 30,93 mm unutarnji navoj (1 “),...
Page 98 Sve priključne cijevi moraju apsolutno brtviti, jer propuštanja utječu na životni vijek pumpe i mogu prouzročiti ozbiljne štete. Obavezno zabrtvite navoje cijevi i spoj sa pumpom, najbolje teflonskom trakom. Samo uporaba brtvenog materijala kao što je teflonska traka osigurava dobro brtvljenje (onemogućava ulaz zraka). Kod zatezanja navojnih spojeva ne koristite se prevelikom silom da ne dođe do oštećenja.
Page 99 Elektro priključak mora biti vezan na jako osjetljivi osigurač (FI-prekidač), jačine ∆ = 30 mA (DIN VDE 0100-739). Produžni kabel ne smije imati manji promjer od vodova s gumenom oplatom tipa VDE H07RN-F (3 x 1,0 mm²). Utikači i priključnice trebaju biti zaštićeni od prskanja vode. Puštanje u pogon Molimo da obratite posebnu pozornost na slike koje se nalaze na kraju, u prilogu ovih uputstava.
Page 100 Automatizacija rada i posebni dodatni pribor Ovaj model pumpe postiže dovoljan pritisak da se rad pumpe, po potrebi, može automatizirati. To znači da je dobavljenu količinu tekućine moguće koristiti kao vodu iz vodovoda, jednostavnim otvaranjem ili zatvaranjem slavine ili drugih potrošaća. Za automatizaciju rada, potreban je elektronski ili mehanički upravljački sistem, koji se može postaviti sa nekoliko jednostavnih zahvata.
Page 101 MUGUĆI UZROK OTKLANJANJE SMETNJA 3. Pumpa nakon kratkotrajnog 1. El. priključak ne podudara se sa podacima 1. S jednim uređajem GS-certifikata rada staje, jer je proradila na nazivnoj pločici proizvoda. kontroliramo napon u vodovima priključnog termička zaštita. kabla (pripazimo na upute o sigurnosti!). 2.
Page 102 Vážený zákazník, Blahoželáme Vám ku kúpe Vášho nového zariadenia T.I.P.! Tak ako všetky naše výrobky, tak aj toto zariadenie sa zakladá na najnovších technických poznatkoch. Tento stroj bol vyrobený a zmontovaný na základe najmodernejších poznatkov čerpadlovej techniky, pri použití najspoľahlivejších elektrických, resp. elektronických súčiastok, čo zaručuje vášmu novému zariadeniu vysokú kvalitu a dlhú...
Page 103 Prečerpávaná kvapalina nesmie mať vyššiu alebo nižšiu teplotu, ako sú medzné teploty uvedené v technických údajoch. Technické údaje Model GP 3000 INOX GP 4500 INOX Sieťové napätie/frekvencia 230 V ~ 50 Hz 230 V ~ 50 Hz Menovitý výkon 550 Wattov 1.200 Wattov...
Page 104 Pri inštalácii zariadenia sa musí dbať na to, aby bol motor dostatočne vetraný. Všetky prípojné vodenia musia byť absolútne tesné, pretože netesné vedenia majú nepriaznivý vplyv na výkon čerpadla a môžu viesť k závažným škodám. Preto bezpodmienečne utesnite vzájomne prvky vedení so závitom a prípojku do čerpadla teflonovou páskou.
Page 105 Elektrická prípojka Zariadenie je vybavené sieťovým prípojným káblom a sieťovou zástrčkou. Sieťový prípojný kábel a sieťovú zástrčku smie vymieňať len odborný personál, čím sa vyhnete zbytočným ohrozeniam. Čerpadlo nikdy neprenášajte za sieťový prípojný kábel a tento kábel nikdy nepoužívajte na vyťahovanie sieťovej zástrčky zo zásuvky.
Page 106 Pri prvom uvádzaní do prevádzky musíte úplne odvzdušniť teleso čerpadla (8). Naplňte preto teleso čerpadla (8) cez plniaci otvor (9) úplne vodou. Skontrolujte prípadné straty cez netesnosti. Znovu vzduchotesne uzatvorte plniaci otvor. Veľmi účelné je následné odvzdušnenie nasávacieho vedenia (2) - teda jeho naplnenie vodou. Elektrické...
Page 107 MOŽNÁ PRÍČINA ODSTRÁNENIE PORUCHA 1. Čerpadlo nedopravuje žiadnu 1. Bez elektrického prúdu. 1. Zariadením s certifikáciou GS kvapalinu, motor nebeží. skontrolujeme prítomnosť napätia (dodržiavajte pri tom bezpečnostné pokyny!). Skontrolujeme, či je zástrčka náležite zastrčená do zásuvky. Pri dostupnom napätí svieti zelená kontrolka „On“ elektronickej regulácie čerpadla.
Page 108 Mimoriadne pokyny: 1. Ak Vaše zariadenie už nefunguje dobre, potom v prvom rade skontrolujte či nedošlo k chybe v jeho obsluhe, alebo k príčine, ktorá nepramení z chyby zariadenia. 2. Ak pokazené zariadenie prinesiete alebo pošlete na opravu, v každom prípade k nemu priložte aj nasledujúce dokumenty: - Pokladničný...
Page 109 Spoštovani kupec, Čestitamo Vam za nakup nove naprave T.I.P.! Kot vsi naši izdelki, je tudi ta narejen na podlagi najnovejših tehničnih spoznanj. Tudi proizvodnja in montaža naprave temelji na najmodernejši tehniki za črpalke, z uporabo najzanesljivejših električnih, oziroma elektronskih delov, kar temu novemu proizvodu zagotavlja visoko kakovost in dolgo življenjsko dobo. Da boste lahko uživali vse tehnične prednosti naprave, prosimo, pazljivo preučite navodila za uporabo.
Page 110 Tehnični podatki Model GP 3000 INOX GP 4500 INOX Napetost/frekvenca 230 V ~ 50 Hz 230 V ~ 50 Hz Nazivna jakost 550 Watt 1.200 Watt Zaščita IP X4 IP 44 Sesalni priključek 30,93 mm notarnji navoj 30,93 mm notarnji navoj (1 “),...
Page 111 Vse priključne cevi morajo biti popolnoma zatesnjene, ker puščanje vpliva na življenjsko dobo črpalke in lahko povzroči resne okvare. Obvezno zatesnite navoje cevi in spoje s črpalko, najbolje s teflonskim trakom. Dobro tesnjenje zagotavlja samo uporaba tesnilnega materiala, kot je teflonski trak (onemogoča vstopanje zraka). Pri zatezanju navojnih spojev ne uporabljajte prevelike sile, da ne bi prišlo do okvar.
Page 112 Električni priključek mora biti povezen na zelo občutljivo varovalko (FI-stikalo ), jakosti ∆ = 30 mA (DIN VDE 0100-739). Kabli za podaljšanje ne smejo imeti manjšega premera, kot žice z gumijasto oblogo s kratkim signalom (H07RN-F (3 x 1,0 mm²). Vtikači v omrežju in povezovalni elementi morajo biti opremljeeni z zaščito proti odbiti vodi.
Page 113 Avtomatizacija dela in poseben dodatni pribor Ta model črpalke ima zadosten pritisk, da se lahko delovanje črpalke po potrebi avtomatizira. To pomeni, da je možno dobavljeno količino tekočine uporabljati tako kot vodo iz vodovoda, torej s preprostim odpiranjem ali zapiranjem pip ali drugih potrošnikov. Za avtomatizacijo delovanja je potreben elektronski ali mehanični upravljalni sistem, ki ga lahko instaliramo z nekaj preprostimi posegi.
Page 114 MOŽEN VZROK ODSTRANJEVANJE MOTNJA 4. Črpalka ne doseže želeni 1. Poglejte točko 2.2. 1. Poglejte točko 2.2. pritisk. 2. Izrabljen rotor (kolo črpalke). 2. Obrnite se na servis. 10. Garancija To napravo smo izdelali in kontrolirali na podlagi najmodernejših postopkov. Prodajalec nudi garancijo na neoporečen material in pripravo po zakonitih predpisih držav, kjer napravo kupujejo.
Page 115 Дорогой покупатель, дорогая покупательница, Сердечно поздравляем Вас с покупкой Вашего нового аппарата T.I.P.! Как и все наши изделия, этот продукт разработан на основе новейших технических знаний. Изготовление и сборка аппарата производилась на базе самой современной насосной техники и с применением надежных...
Page 116 взрывоопасных и других опасных жидкостей. Температура подаваемой жидкости не должна выходить за пределы указанной в технических данных максимальной и минимальной температуры. Технические данные Модель GP 3000 INOX GP 4500 INOX Сетевое напряжение / частота 230 В ~ 50 Гц 230 В ~ 50 Гц Номинальная мощность 550 Вт...
Page 117 Насос должен быть установлен на сухом месте, причем температура в помещении должна быть не выше 40 °C и не ниже 5 °C. Насос и всю систему подключения нужно защищать от замерзания и атмосферных воздействий. При установке аппарата нужно следить за тем, чтобы двигатель достаточно проветривался.
Page 118 Для использования в садовых прудах и подобных местах насос должен быть оборудован автоматическим выключателем, действующим при появлении утечки тока (FI-переключатель) со значением номинального тока повреждения ≤ 30 mA (DIN VDE 0100-702 und 0100-738). Спросите Ваших электриков, соблюдены ли у Вас эти условия. Эксплуатация...
Page 119 Категорически запрещается касаться руками отверстий насоса, когда аппарат подключен к напряжению. При каждом пуске нужно самым тщательным образом убедиться, что насос установлен надежно и прочно. Аппарат должен быть установлен на ровном основании и в прямом положении. Перед каждым пользованием аппаратом произведите визуальный контроль. Это особенно касается сетевого...
Page 120 причины и указания для их устранения. Все указанные меры следует принимать только тогда, когда насос отключен от сети. Если Вы не можете сами устранить неисправность, обратитесь в сервисную службу или в место покупки аппарата. Дальнейший ремонт должен производиться только специальным персоналом. Обязательно...
Page 121 Требования на возмещение ущерба не принимаются, если он возник не из-за злого умысла и грубой халатности изготовителя. Другие требования на основе гарантии не принимаются. Гарантийные требования покупатель должен подтвердить предъявлением чека. Эти гарантийные обязательства действительны только в стране, в которой куплен аппарат. Особые...
Page 122 Дорогий покупець, дорога покупниця, Сердечно поздоровляємо вас з покупкою Вашого нового апарата T.I.P.! Як і усі наші вироби, цей продукт розроблений на основі новітніх технічних знань. Виготовлення і складання апарата виконувалось на базі найсучасніших досягнень насосної техніки із застосуванням надійних електричних, електронних та механічних деталей, що гарантує високу якість і тривалий термін служби...
Page 123 вибухонебезпечних і інших небезпечних рідин. Температура рідини, яка подається, не повинна перевищувати зазначену в технічних даних максимальну температуру. Технічні дані Модель GP 3000 INOX GP 4500 INOX Напруга в мережі / частота 230 В ~ 50 Гц 230 В ~ 50 Гц Номінальна потужність...
Page 124 При установці апарата треба стежити за тим, щоб двигун достатньо провітрювався. Усі сполучні трубопроводи повинні бути абсолютно герметичними, тому що негерметичність зменшує продуктивність насоса і може привести до значних пошкоджень. Тому обов'язково ущільнюйте тефлоновою стрічкою нарізні частини трубопроводів і його приєднання до насоса. Тільки застосування такого ущільнювального...
Page 125 Електричне підключення Апарат має мережний кабель зі штепселем. Щоб уникнути пошкоджень, мережний кабель і штепсель дозволяється замінювати тільки спеціальному персоналу. Не користуйтесь мережним кабелем для перенесення апарата і не витягайте штепсель із штепсельної розетки за кабель. Захищайте штепсель і мережний кабель від перегріву, дії мастил і гострих країв. Наявна...
Page 126 При першому пуску з корпуса насоса (8) треба повністю випустити повітря. Для цього через впускний отвір (9) повністю заповніть корпус насоса (8) водою. Перевірте, чи не з'явилася теча. Снову герметично закрийте впускний отвір. Рекомендується додатково випустити повітря зі всмоктувального трубопроводу (2), тобто...
Page 127 Несправність Можлива причина Усунення 2. Двигун працює, але насос не 1. Корпус насоса незаповнений рідиною. 1. Заповнити рідиною корпус двигуна (див. подає рідину. розділ „пуск в експлуатацію“). 2. Проникнення повітря в всмоктувальний 2. Перевірте і переконайтесь, що: трубопровід . a.) всмоктувальний трубопровід і всі з'єднання...
Page 128 11. Замовлення запасных частин Найшвидша, проста і економічна можливість замовити запасні частини існує через Інтернет. Наша веб- сторінка www.tip-pumpen.de містить зручний магазин запасних частин, у якому кількома клацаннями миші можна зробити замовлення. Крім того, ми публікуємо там велику інформацію і цінні вказівки, що стосуються...
Page 129 Apéndice: Aanhangsel: Abbildungen Illustrations Illustrations Illustrazioni Imagenes Afbeeldingen Παράρτημα: Załącznik: Příloha: Приложение: Melléklet: Σχέδια & Картини Ábrák rysunki Obrázky Resimler Φωτογραφίες Príloha: Приложение: Додаток: Anexe: Dodatak: Dodatek: рисунки рисунки Desene Slike Obrázky Slike GP 3000 INOX – GP 4500 INOX...
Page 130 Funktionsteile / Details Sauganschluss Rückschlagventil * 11 Druckleitung * Ansaugleitung * Absperrventil * 12 Tragegriff Rückschlagventil * Pumpengehäuse 13 Standfüße Ansaugfilter * Einfüllöffnung für Wasser 14 Netzanschlusskabel Druckanschluss 10 Ablassöffnung für Wasser 15 Ein- u. Ausschalter HA: Ansaughöhe HI: Abstand zwischen Wasseroberfläche und Eingang der Ansaugleitung (min. 0,3 m) * nicht im Lieferumfang enthalten Functional parts / Details Suction port...
Page 131 Λειτουργικά τμήματα / Λεπτομέρειες Στόμιο αναρρόφησης Ποδοβαλβίδα (ανεπίστροφη) * 11 Σωλήνας κατάθλιψης * Σωλήνας αναρρόφησης * Διακόπτης ροής * 12 Χερούλι μεταφοράς Ποδοβαλβίδα (ανεπίστροφη) * Κέλυφος αντλίας 13 Πόδια Φίλτρο εισαγωγής * Στόμιο πλήρωσης νερού 14 Καλώδιο ηλεκτρικής τροφοδοσίας Στόμιο κατάθλιψης 10 Βαλβίδα...
Page 132 Componente / Detalii Racord de absorbţie Supapă de reţinere * 11 Conductă de presiune * Conductă aspiraţie * Ventil de separare * 12 Mâner transport Supapă de reţinere * 13 Picioare de susţinere Corpul pompei Filtru de aspiraţie * Orificiul de umplere cu apă 14 Cablu de reţea 15 Întrerupător pornit/oprit Racord de presiune...
Page 133 T.I.P. Technische Industrie Produkte GmbH Siemensstraße 17 D – 74915 Waibstadt / Germany service@tip-pumpen.de www.tip-pumpen.de...
