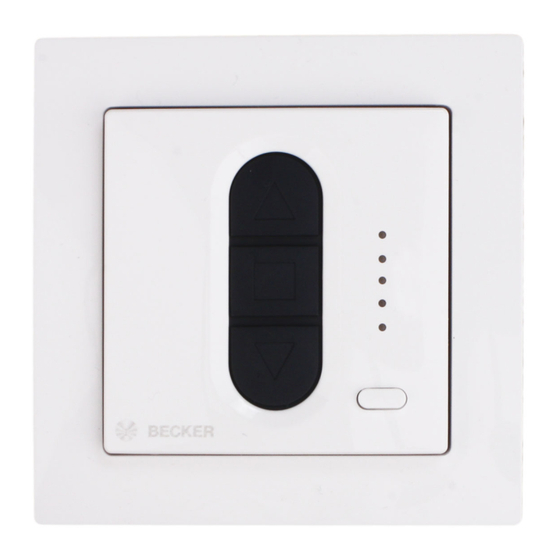

Centronic / B-Tronic EasyControl
EC715
Montage- und Betriebsanleitung
de
5-Kanal-Wandsender
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
Assembly and Operating Instructions
en
5-channel wall transmitter
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept safe for future reference.
Notice de montage et d'utilisation
fr
Émetteur mural à 5 canaux
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
Montage- en gebruiksaanwijzing
nl
5-kanaals wandzender
Belangrijke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze originele gebruiksaanwijzing te bewaren.
4034 630 364 0     23.04.2020
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com

Publicité

Table des Matières
loading

Manuels Connexes pour Becker Centronic EasyControl EC715

Sommaire des Matières pour Becker Centronic EasyControl EC715

  • Page 1 5-kanaals wandzender Belangrijke informatie voor: • de monteur / • de elektricien / • de gebruiker Aan de betreffende personen doorgeven! De gebruiker dient deze originele gebruiksaanwijzing te bewaren. 4034 630 364 0     23.04.2020    Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...

  • Page 2: Table Des Matières

    Inhaltsverzeichnis Allgemeines.....................  3 Gewährleistung.................. 3 Sicherheitshinweise .................  4 Bestimmungsgemäße Verwendung ............ 5 Anzeigen- und Tastenerklärung.............. 6 Funktionserklärung ..................  8 Inbetriebnahme Centronic ................  9 Einlernen des Funks ................. 10 Inbetriebnahme B-Tronic................. 15 KNX RF S-Mode ................ 15 Normal-/Mastermodus .............. 15 Einlernen des ersten Senders ............ 16 Weitere Sender einlernen .............. 17 Sender löschen ................ 20 Drehrichtungsumkehr bei B-Tronic Produkten ........ 21...

  • Page 3: Allgemeines

    Allgemeines Mit diesem Sender können Sie bis zu 5 Empfänger über zugewiesene Kanäle einzeln oder alle zusammen steuern. Eine einfache Bedienung zeichnet dieses Gerät aus. Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Montage- und Betriebsanleitung. Erklärung Piktogramme VORSICHT kennzeichnet eine Gefahr, die VORSICHT...

  • Page 4: Sicherheitshinweise

    Sicherheitshinweise Allgemeine Hinweise • Bitte bewahren Sie die Anleitung auf! • Nur in trockenen Räumen verwenden. • Verwenden Sie nur unveränderte Originalteile des Steuerungsherstellers. • Halten Sie Kinder von Steuerungen fern. • Beachten Sie Ihre landesspezifischen Bestimmungen. • Verbrauchte Batterie fachgerecht entsorgen. Batterie nur durch identi- schen Typ (siehe Technische Daten) ersetzen.

  • Page 5: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Der Sender in der vorliegenden Anleitung darf ausschließlich im Innenbereich für die Ansteuerung von Centronic und B-Tronic / KNX RF kompatiblen Funk- empfängern und Funksteuerungen verwendet werden. • Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem Störungsrisiko betrieben werden dürfen (z.

  • Page 6: Anzeigen- Und Tastenerklärung

    Anzeigen- und Tastenerklärung 6 - de...
  • Page 7 -Taste –Taste (STOPP) 3. Kanalkontrollleuchten -Taste 5. Kanalwahltaste 6. Batterie 7. Funktionswahlschal- Position 0 Centronic Position 1 B-Tronic Rollladen (Position 0-9) Position 2 B-Tronic Jalousie Position 3 EIN / AUS Position 4 Dimmer Position 5 Dachfenster Position 6 KNX RF S-Mode Position 7-9 Nicht belegt -Mastertaste...

  • Page 8: Funktionserklärung

    Funktionserklärung Kanal Der Kanal eines Senders kann in einen oder mehrere Empfänger eingelernt werden. Die Ansteuerung eines Empfängers ist ein Individualbefehl, die meh- rerer Empfänger ein Gruppenbefehl. Zentralbefehl Wählt man alle Kanäle des Senders an kann man alle zugeordneten Empfän- ger/-gruppen gleichzeitig ansteuern.

  • Page 9: Inbetriebnahme Centronic

    Inbetriebnahme Centronic Die Endlageneinstellungen und Konfigurationen entnehmen Sie bitte aus der Anleitung des Centronic Empfängers. Symbolerklärung Auf / Einfahr-Taste STOPP-Taste Ab / Ausfahr-Taste Einlerntaste (am Sender Funktionswahlschalter (am Sender Empfänger quittiert einmal oder mehrmals durch „Klacken“ oder „Nicken“ Der Funktionswahlschalter muss auf Position „0“ (Centronic) eingestellt sein.

  • Page 10: Einlernen Des Funks

    Einlernen des Funks Empfänger in Lernbereitschaft bringen Beachten Sie die Montage- und Betriebsanleitung des Emp- fängers. • Schalten Sie die Spannungsversorgung des Empfängers aus und nach 5 Sekunden wieder ein. oder • Betätigen Sie die Einlerntaste bzw. den Funkschalter des Empfängers. Der Empfänger befindet sich nun für 3 Minuten in Lernbereitschaft.
  • Page 11 Einlernen weiterer Sender Es können neben dem Mastersender noch bis zu 15 Sender (davon max. 3 Sensoren) in den Funkempfänger eingelernt werden. Drücken Sie die Einlerntaste des eingelernten Mastersenders für 3 Sekunden. ▻ Der Empfänger quittiert. Drücken Sie nun die Einlerntaste eines neuen Senders, der dem Funkempfänger noch nicht be- kannt ist, für 3 Sekunden.

  • Page 12: Sender Löschen

    Sender löschen Sender einzeln löschen Der eingelernte Mastersender kann nicht gelöscht werden. Er kann nur überschrieben werden. Drücken Sie die Einlerntaste am Mastersender für 3 Sekunden. ▻ Der Empfänger quittiert. Jetzt drücken Sie die Einlerntaste des zu löschen- den Senders für 3 Sekunden ▻...
  • Page 13 Alle Sender löschen (außer Mastersender) Drücken Sie die Einlerntaste am Mastersender für 3 Sekunden. ▻ Der Empfänger quittiert. Drücken Sie noch einmal die Einlerntaste am Mas- tersender für 3 Sekunden. ▻ Der Empfänger quittiert. Anschließend drücken Sie noch einmal die Ein- lerntaste am Mastersender für 10 Sekunden.
  • Page 14 Master überschreiben Schalten Sie die Spannungsversorgung des Empfängers aus und nach 5 Se- kunden wieder ein oder betätigen Sie die Einlerntaste bzw. den Funkschalter des Empfängers. ▻ Der Funkempfänger geht für 3 Minuten in Lernbereitschaft. Damit der neue Mastersender nur in den gewünschten Funk- empfänger eingelernt wird, müssen Sie alle anderen Emp- fänger, die mit an der gleichen Spannungsversorgung ange- schlossen sind, aus der Lernbereitschaft bringen.

  • Page 15: Inbetriebnahme B-Tronic

    Inbetriebnahme B-Tronic Symbolerklärung Auf / Einfahr-Taste STOPP-Taste Ab / Ausfahr-Taste Einlerntaste (am Sender Mastertaste (am Sender Funktionswahlschalter (am Sender Empfänger quittiert einmal oder mehrmals durch „Klacken“ oder „Nicken“ KNX RF S-Mode Bei der Verwendung als KNX RF S-Mode Gerät muss der Funktionswahlschal- ter permanent auf der Position 6 stehen.

  • Page 16: Einlernen Des Ersten Senders

    Mastermodus aktivieren Drücken Sie die Mastertaste solange, bis die Status LED (L2) blinkt. Solan- ge Sie sich in dem Mastermodus befinden, wird dieses Blinken fortgesetzt. Durch erneutes Betätigen der Mastertaste wird der eingelernte Empfänger bzw. werden nacheinander die eingelernten Empfänger angewählt. Der angewählte Empfänger quittiert.

  • Page 17: Weitere Sender Einlernen

    Sender einlernen Bitte beachten Sie, dass sich jeweils nur ein Empfänger in Lernbereitschaft befindet. Das gleichzeitige Ein-/ Auslernen mehrerer Empfänger ist nicht möglich. Drücken Sie die Einlerntaste des Senders inner- halb der Lernbereitschaft für 3 Sekunden. ▻ Der Empfänger quittiert. ►...
  • Page 18 B-Tronic Empfänger in Lernbereitschaft bringen • Mit einem eingelernten B-Tronic Sender Versetzen Sie den Sender in den Mastermodus. Wählen Sie den Empfänger durch Drücken der -Taste aus, bis der ge- wünschte Empfänger quittiert. Alle nachfolgenden Einstellungen werden nur für dieses Gerät ausgeführt. Drücken Sie kurz die Einlerntaste des Senders.
  • Page 19 Wenn sich der Empfänger in Lernbereitschaft befindet, gehen Sie wie folgt vor: Drücken Sie nun die Einlerntaste des neuen Sen- ders. ▻ Der Empfänger quittiert. ► Damit ist der Einlernvorgang beendet. Weitere B-Tronic Sender in einen KNX RF kompatiblen Empfänger eines anderen Herstellers einlernen Die entsprechende Beschreibung entnehmen Sie bitte aus der Anleitung des Herstellers.

  • Page 20: Sender Löschen

    Sender löschen Löschen mit zwei B-Tronic Sendern aus B-Tronic Empfängern Versetzen Sie einen anderen eingelernten Sender als den zu löschen- den Sender in den Mastermodus. Wählen Sie das Gerät durch Drücken der -Taste aus, bis das gewünschte Gerät quittiert. Alle nachfolgenden Einstellungen werden nur für dieses Gerät ausgeführt. LED L1 Drücken Sie nun die Einlerntaste, bis der Empfän- ger quittiert.

  • Page 21: Drehrichtungsumkehr Bei B-Tronic Produkten

    Drehrichtungsumkehr bei B-Tronic Produkten Überprüfen Sie vor dem Einstellen der Endlagen die Drehrichtung. Bei Betäti- gen der AUF- bzw. AB- Taste muss der Behang in die korrekte Richtung fah- ren. Sollte dies nicht der Fall sein, führen Sie bitte folgende Schritte der Drehrich- tungsumkehr durch: Es dürfen keine Endlagen programmiert sein.

  • Page 22: Einstellen Der Endlagen Bei B-Tronic Rohrantrieben

    Einstellen der Endlagen bei B-Tronic Rohrantrieben Anschlag oben zu Anschlag unten Versetzen Sie den Sender in den Mastermodus. Wählen Sie den Rohranrieb durch Drücken der -Taste aus, bis der ge- wünschte Rohrantrieb quittiert. Alle nachfolgenden Einstellungen werden nur für dieses Gerät ausgeführt. Fahren Sie gegen den oberen, dauerhaft vorhan- denen Anschlag.

  • Page 23: Punkt Oben Zu Punkt Unten

    Punkt oben zu Punkt unten Versetzen Sie den Sender in den Mastermodus. Wählen Sie den Rohranrieb durch Drücken der -Taste aus, bis der ge- wünschte Rohrantrieb quittiert. Alle nachfolgenden Einstellungen werden nur für dieses Gerät ausgeführt. Bei dieser Endlageneinstellung erfolgt kein Behanglängen- ausgleich.

  • Page 24: Anschlag Oben Zu Punkt Unten

    Anschlag oben zu Punkt unten Versetzen Sie den Sender in den Mastermodus. Wählen Sie den Rohranrieb durch Drücken der -Taste aus, bis der ge- wünschte Rohrantrieb quittiert. Alle nachfolgenden Einstellungen werden nur für dieses Gerät ausgeführt. Fahren Sie gegen den oberen, dauerhaft vorhan- denen Anschlag.

  • Page 25: Punkt Oben Zu Anschlag Unten

    Punkt oben zu Anschlag unten Versetzen Sie den Sender in den Mastermodus. Wählen Sie den Rohranrieb durch Drücken der -Taste aus, bis der ge- wünschte Rohrantrieb quittiert. Alle nachfolgenden Einstellungen werden nur für dieses Gerät ausgeführt. Fahren Sie die gewünschte obere Endlage an. Drücken Sie nun zuerst die Einlerntaste und inner- halb 1 Sekunde zusätzlich die AUF-Taste und hal- ten Sie die beiden Tasten gedrückt.

  • Page 26: Endlagen Löschen Bei B-Tronic Rohrantrieben

    Endlagen löschen bei B-Tronic Rohrantrieben ACHTUNG Beim Löschen einzelner Endlagen und beim Löschen beider Endlagen werden alle eingestellten Funktionen (z. B. Zwi- schenposition) mit gelöscht. Das Löschen der eingestellten Endlagen kann nur über den Mastermodus erfolgen. Gelöschte Endlagen werden über den Endlagen-Status-Indikator (ESI) angezeigt.
  • Page 27 Beide Endlagen löschen Versetzen Sie den Sender in den Mastermodus. Wählen Sie den Rohranrieb durch Drücken der -Taste aus, bis der ge- wünschte Rohrantrieb quittiert. Alle nachfolgenden Einstellungen werden nur für dieses Gerät ausgeführt. Fahren Sie den Behang zwischen die Endlagen. Drücken Sie nun zuerst die Einlerntaste und inner- halb 1 Sekunde zusätzlich die STOPP-Taste und halten Sie die beiden Tasten für 5 Sekunden ge-...

  • Page 28: Durchführen Der Lernfahrt Bei B-Tronic Funkempfängern

    Durchführen der Lernfahrt bei B-Tronic Funkempfängern Bevor die Lernfahrt nicht durchgeführt wurde, erfolgt keine Rückmeldung und ein Programmieren der Zwischenpositio- nen ist nicht möglich. Versetzen Sie den Sender in den Mastermodus. Wählen Sie den Empfänger durch Drücken der   -Taste aus, bis der ge- wünschte Empfänger quittiert.

  • Page 29: Löschen Der Lernfahrt Bei B-Tronic Funkempfängern

    Löschen der Lernfahrt bei B-Tronic Funkempfängern Versetzen Sie den Sender in den Mastermodus. Wählen Sie den Empfänger durch Drücken der    -Taste aus, bis der ge- wünschte Empfänger quittiert. Alle nachfolgenden Einstellungen werden nur für dieses Gerät ausgeführt. Fahren Sie den Behang zwischen die Endlagen. Drücken Sie nun zuerst die Einlerntaste und inner- halb 1 Sekunde zusätzlich die STOPP-Taste und halten Sie die beiden Tasten für 5 Sekunden ge-...
  • Page 30 Einstellen der gewünschten Zwischenposition Fahren Sie den Behang in die gewünschte Zwi- schenposition. Drücken Sie nun zuerst die STOPP-Taste und in- nerhalb 3 Sekunden zusätzlich die gewünschte Fahrtaste und halten Sie die beiden Tasten ge- oder drückt. ▻ Der Empfänger quittiert. ►...

  • Page 31: Festfrierschutz Oben

    Löschen der gewünschten Zwischenposition / Wendeposition Drücken Sie die Fahrtaste für die gewünschte Zwi- schenposition / Wendeposition 2 mal innerhalb ei- oder ner Sekunde. ▻ Der Behang fährt in die der Fahrtaste zugeordneten Zwischenposition / Wen- deposition. Drücken Sie nun zuerst die STOPP-Taste und in- nerhalb 3 Sekunden zusätzlich die der Zwischen- position / Wendeposition zugeordneten Fahrtaste oder...

  • Page 32: Festfrierschutz Oben Aktivieren / Deaktivieren

    Festfrierschutz oben aktivieren / deaktivieren Versetzen Sie den Sender in den Mastermodus. Wählen Sie den Empfänger durch Drücken der -Taste aus, bis der ge- wünschte Empfänger quittiert. Alle nachfolgenden Einstellungen werden nur für dieses Gerät ausgeführt. Fahren Sie den Behang in die obere Endlage. Anschließend drücken Sie die Einlerntaste und zu- sätzlich die STOPP- und AUF-Taste für ca.

  • Page 33: Sender Zurücksetzen Auf Werkseinstellung

    Fliegengitterschutzfunktion aktivieren / deaktivieren Versetzen Sie den Sender in den Mastermodus. Wählen Sie den Empfänger durch Drücken der -Taste aus, bis der ge- wünschte Empfänger quittiert. Alle nachfolgenden Einstellungen werden nur für dieses Gerät ausgeführt. Fahren Sie den Behang in die obere Endlage. Anschließend drücken Sie die Einlerntaste und zu- sätzlich die STOPP- und AB-Taste für ca.

  • Page 34: Montage Wandhalterung

    Montage Wandhalterung VORSICHT Bei einer Montage auf eine Schalterdose hat diese leer zu sein. Vor der Montage ist die Stromzuführung spannungsfrei zu schalten. Für die elektrische Installation sind die geltenden Vorschriften einzuhalten. • Prüfen Sie vor der Montage an der gewünschten Montagepo- sition die einwandfreie Funktion von Sender und Empfänger.

  • Page 35: Reinigung

    Reinigung Reinigen Sie das Gerät nur mit einem geeigneten Tuch. Verwenden Sie keine Reinigungsmittel, die die Oberfläche angreifen können. Technische Daten Nennspannung 3 V DC Batterietyp CR 2032 Schutzart IP 20 Zulässige Umgebungstemperatur -10 bis +55 °C Abgestrahlte maximale Sendeleistung ≤...

  • Page 36: Was Tun Wenn

    Gewünschter Rohrantrieb / Empfän- Richtigen Kanal anwählen. ger reagiert nicht. Vereinfachte EU- Konformitätserklärung Hiermit erklärt Becker-Antriebe GmbH, dass diese Funkanlage der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden In- ternetadresse verfügbar: www.becker-antriebe.de/ce Technische Änderungen vorbehalten.
  • Page 37 37 - de...
  • Page 38 Table of contents General information ................ 39 Warranty .................... 39 Safety instructions .................. 40 Intended use .................. 41 Explanation of displays and buttons ............ 42 Explanation of functions ................ 44 Commissioning of Centronic .............. 45 Programming the transmitter............. 46 Commissioning of B-Tronic.............. 51 KNX RF S-Mode ................ 51 Normal/master mode ............... 51 Programming the first transmitter ............ 52 Programming more transmitters ............ 53 Deleting transmitters ................ 55...

  • Page 39: General Information

    General information With this transmitter you are able to control up to 5 receivers via assigned channels individually or all at the same time. This device is exceptionally easy to use. Please observe these Assembly and Operating Instructions when installing and setting up the equipment. Explanation of pictograms CAUTION indicates a hazardous situation CAUTION...

  • Page 40: Safety Instructions

    Safety instructions General information • Please keep the instruction manual safe! • Only use in dry rooms. • Only use unmodified original parts from the control unit manufacturer. • Keep children away from control units. • Observe all pertinent country-specific regulations. •...

  • Page 41: Intended Use

    Intended use The transmitter described in these instructions must only be used indoors for the operation of radio receivers and radio control units that are compatible with Centronic and B-Tronic / KNX RF. • Please note that radio-controlled systems may not be used in areas with a high risk of interference (e.g.

  • Page 42: Explanation Of Displays And Buttons

    Explanation of displays and buttons 42 - en...
  • Page 43 button button (STOP) 3. Channel indicator lamps button 5. Channel selection button 6. Battery 7. Function selection Position 0 Centronic switch Position 1 B-Tronic roller shutter (Position 0-9) Position 2 B-Tronic blind Position 3 ON/OFF Position 4 Dimmer Position 5 Roof window Position 6 KNX RF S-Mode...

  • Page 44: Explanation Of Functions

    Explanation of functions Channel The channel of a transmitter can be programmed into one or more receivers. One receiver is operated through an individual command, several receivers through a group command. Central command If all the channels of the transmitter are selected, it is possible to operate all of the assigned receivers/groups simultaneously.

  • Page 45: Commissioning Of Centronic

    Commissioning of Centronic For the setting of limit positions and configurations please refer to the instructions for the Centronic receiver. Explanation of symbols Up/retract button STOP button Down/extend button Programming button (on the transmitter Function switch (on transmitter Receiver confirms once or multiple times by “clicking”...

  • Page 46: Programming The Transmitter

    Programming the transmitter Putting the receiver into programming mode Follow the Assembly and Operating Instructions for the re- ceiver. • Switch off the power supply to the receiver for 5 seconds, then switch it back on. • Operate the programming button or the radio switch of the receiver. The receiver is now in programming mode for 3 minutes.

  • Page 47: Programming Additional Transmitters

    Programming additional transmitters In addition to the master transmitter, up to 15 further trans- mitters (of which a maximum of three can be sensors) can be programmed in the radio receiver. Press the programmed master transmitter's pro- gramming button for 3 seconds. ▻...
  • Page 48 Deleting transmitters Deleting individual transmitters The programmed master transmitter cannot be deleted. It can only be overwritten. Press the programming button on the master transmitter for 3 seconds. ▻ The receiver confirms. Now press the programming button of the trans- mitter to be deleted for 3 seconds.
  • Page 49 Deleting all transmitters (except the master transmitter) Press the programming button on the master transmitter for 3 seconds. ▻ The receiver confirms. Re-press the programming button on the master transmitter for 3 seconds. ▻ The receiver confirms. Then press the programming button on the mas- ter transmitter again for 10 seconds.
  • Page 50 Overwriting the master Switch off the power supply to the receiver then switch it back on after 5 seconds, or press the programming button or radio switch on the receiver. ▻ The radio receiver remains in programming mode for 3 minutes. To ensure that the new master transmitter is programmed in the desired radio receiver only, all other receivers which are connected to the same power supply must be deactivated from the programming mode.

  • Page 51: Commissioning Of B-Tronic

    Commissioning of B-Tronic Explanation of symbols Up/retract button STOP button Down/extend button Programming button (on the transmitter Master button (on transmitter Function switch (on transmitter Receiver confirms once or multiple times by “clicking” or “shifting” KNX RF S-Mode When used as KNX RF S-Mode device, the function switch must be perman- ently set to position 6.

  • Page 52: Programming The First Transmitter

    Activating master mode Press the master button until the status LED (L2) flashes. This flashing will continue as long as you remain in master mode. By pressing the master button again, the programmed receiver is selected, or the programmed receivers are selected in sequence. The selected receiver confirms.

  • Page 53: Programming More Transmitters

    Programming transmitter Please make sure that only one receiver is in programming mode at any time. It is not possible to program/clear multiple receivers at the same time. Press the programming button of the transmitter for 3 seconds whilst in programming mode. ▻...
  • Page 54 Putting the B-Tronic receiver into programming mode • Using a programmed B-Tronic transmitter Put the transmitter into master mode. Select the receiver by pressing the button until the desired receiver con- firms. All the following settings will then only be executed for this device. Briefly press the programming button on the transmitter.

  • Page 55: Deleting Transmitters

    When the receiver is in programming mode, proceed as follows: Now press the programming button of the new transmitter. ▻ The receiver confirms. ► Programming is now complete. Programming more B-Tronic transmitters in a KNX RF compatible receiver from another manufacturer Please find the appropriate description in the manufacturer's instructions.

  • Page 56: Changing The Direction Of Rotation Of B-Tronic Products

    Deleting a B-Tronic transmitter from a KNX RF compatible receiver from another manufacturer Please find the appropriate description in the instructions for the receiver. Changing the direction of rotation of B-Tronic products Check the direction of rotation before setting the limit positions. The shading solution must move in the correct direction when the UP or DOWN buttons are pressed.

  • Page 57: Setting The Limit Positions Of B-Tronic Tubular Drives

    Setting the limit positions of B-Tronic tubular drives Upper stop to lower stop Put the transmitter into master mode. Select the tubular drive by pressing the button until the tubular drive con- firms. All the following settings will then only be executed for this device. Open to the permanent upper stop.

  • Page 58: Upper Point To Lower Point

    Upper point to lower point Put the transmitter into master mode. Select the tubular drive by pressing the button until the tubular drive con- firms. All the following settings will then only be executed for this device. There is no shading solution length adjustment with this limit position setting.

  • Page 59: Upper Stop To Lower Point

    Upper stop to lower point Put the transmitter into master mode. Select the tubular drive by pressing the button until the tubular drive con- firms. All the following settings will then only be executed for this device. Open to the permanent upper stop. ▻...

  • Page 60: Deleting The Limit Positions Of B-Tronic Tubular Drives

    Deleting the limit positions of B-Tronic tubular drives Attention When one or both of the limit positions are deleted, all the other set functions (e.g. intermediate position) are deleted as well. Once set, the limit positions can only be deleted using mas- ter mode.
  • Page 61 Deleting both limit positions Put the transmitter into master mode. Select the tubular drive by pressing the button until the tubular drive con- firms. All the following settings will then only be executed for this device. Open/close the shading solution to a point between the limit positions.

  • Page 62: Performing The Programming Run On B-Tronic Radio Receivers

    Performing the programming run on B-Tronic radio receivers Feedback is disabled and it is not possible to program the in- termediate positions until the programming run has been performed. Put the transmitter into master mode. Select the receiver by pressing the button until the required receiver con- firms.

  • Page 63: Deleting The Programming Run On B-Tronic Radio Receivers

    Deleting the programming run on B-Tronic radio receivers Put the transmitter into master mode. Select the receiver by pressing the button until the required receiver con- firms. All the following settings will then only be executed for this device. Open/close the shading solution to a point between the limit positions.
  • Page 64 Setting the desired intermediate position Open/close the shading solution to the desired in- termediate position. Press the STOP button and, within 3 seconds, also press the desired travel button and hold the two buttons down. ▻ The receiver confirms. ► The intermediate position is now saved. Setting the desired tilt position when operating blinds Move the blind from the upper limit position to the position at which you wish to attach the tilt.

  • Page 65: Upper Anti-Freeze Mechanism

    Deleting the desired intermediate position/tilt position Press the travel button for the desired intermedi- ate position/tilt position twice within one second. ▻ The shading solution runs to the inter- mediate position/tilt position assigned to the travel button. Press the STOP button and, within 3 seconds, also press the travel button assigned to the intermedi- ate position/tilt position and hold the two buttons down.

  • Page 66: Activating/Deactivating Upper Anti-Freeze Mechanism

    Activating/Deactivating upper anti-freeze mechanism Put the transmitter into master mode. Select the receiver by pressing the button until the desired receiver con- firms. All the following settings will then only be executed for this device. Open the shading solution to the upper limit posi- tion.

  • Page 67: Reset The Transmitter To The Factory Setting

    Activating/deactivating the fly screen protection function Put the transmitter into master mode. Select the receiver by pressing the button until the desired receiver con- firms. All the following settings will then only be executed for this device. Open the shading solution to the upper limit posi- tion.

  • Page 68: Installing The Wall Bracket

    Installing the wall bracket Caution If mounted in a switch box, the latter must be empty. Prior to installation, the power supply must be disconnected. The applicable regulations for electrical installation must be complied with. • Before installation in the de- sired installation position, check that the transmitter and receiver are functioning prop-...

  • Page 69: Cleaning

    Cleaning Only clean the device with a suitable cloth. Do not use aggressive cleaning agents that may damage the surface. Technical data Rated voltage 3 V DC Battery type CR 2032 Degree of protection IP 20 Permissible ambient temperature -10 to +55°C Maximum emitted transmission output ≤...

  • Page 70: What To Do If

    Select correct channel. responding. Simplified EU declaration of conformity Becker-Antriebe GmbH hereby declares that this radio control system com- plies with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following web address: www.becker-antriebe.com/ce Subject to technical changes without notice.
  • Page 71 71 - en...
  • Page 72 Sommaire Généralités..................... 73 Garantie .................... 73 Consignes de sécurité................ 74 Utilisation conforme ................ 75 Description des affichages et des touches .......... 76 Description du fonctionnement .............. 78 Mise en service de Centronic .............. 79 Programmation radio ................ 80 Mise en service de B-Tronic.............. 85 Mode S KNX-RF ................ 85 Mode normal/maître................. 85 Programmation du premier émetteur .......... 86 Programmation d'émetteurs supplémentaires ........ 87 Effacement de l’émetteur.............. 90...

  • Page 73: Généralités

    Généralités Cet émetteur permet de commander individuellement ou simultanément jus- qu’à 5 récepteurs via les canaux affectés. Cet appareil se caractérise par une utilisation simple. Veuillez respecter la présente notice de montage et d’utilisation pour l’installa- tion ainsi que pour le réglage de l’appareil. Explication des pictogrammes PRUDENCE signale un risque pouvant en- PRUDENCE...

  • Page 74: Consignes De Sécurité

    Consignes de sécurité Remarques générales • Veuillez conserver la présente notice ! • À utiliser uniquement dans des locaux secs. • Utilisez uniquement des pièces d’origine du fabricant de commandes n’ayant subi aucune modification. • Tenez les enfants à l’écart des commandes. •...

  • Page 75: Utilisation Conforme

    Utilisation conforme L’émetteur décrit dans la présente notice est conçu uniquement pour une ins- tallation en intérieur et pour le pilotage de récepteurs et de commandes radio compatibles avec Centronic et B-Tronic / KNX-RF. • Sachez qu’il est interdit d’utiliser les installations radio dans des zones où...

  • Page 76: Description Des Affichages Et Des Touches

    Description des affichages et des touches 76 - fr...
  • Page 77 1. Touche  2. Touche  (ARRÊT) 3. Témoins de contrôle du canal 4. Touche  5. Touche de sélection de canaux 6. Pile 7. Sélecteur de fonction Position 0 Centronic (Position 0 à 9) Position 1 Volet roulant B-Tronic Position 2 Store vénitien B-Tronic Position 3 MARCHE/ARRÊT Position 4 Variateur Position 5 Fenêtre de toit...

  • Page 78: Description Du Fonctionnement

    Description du fonctionnement Canal Le canal d’un émetteur peut être programmé dans un ou plusieurs récepteurs. La commande d’un récepteur est un ordre individuel, la commande de plu- sieurs récepteurs est un ordre groupé. Ordre centralisé En choisissant tous les canaux de l’émetteur, vous pouvez commander simul- tanément tous les récepteurs/groupes affectés.

  • Page 79: Mise En Service De Centronic

    Mise en service de Centronic Consultez la notice du récepteur Centronic pour les réglages des positions de fin de course et les configurations. Explication des symboles Touche montée/ouverture Touche ARRÊT Touche descente Touche de programmation (sur l’émetteur Sélecteur de fonction (sur l’émetteur Le récepteur acquitte une ou plus fois par un claquement ou un mouvement de réaction Le sélecteur de fonction doit être réglé...

  • Page 80: Programmation Radio

    Programmation radio Mise en mode de programmation du récepteur Respectez la notice de montage et d’utilisation du récep- teur. • Coupez le courant du récepteur puis remettez-le sous tension après 5 secondes. • Actionnez la touche de programmation ou le commutateur radio du ré- cepteur.

  • Page 81: Programmation D'autres Émetteurs

    Programmation d’autres émetteurs Outre l’émetteur maître, il est également possible de pro- grammer au maximum 15 émetteurs (dont 3 capteurs maxi.) dans le récepteur radio. Appuyez pendant 3 secondes sur la touche de 3 s programmation de l’émetteur maître programmé. ▻ Le récepteur confirme la programma- tion.

  • Page 82: Effacement De L'émetteur

    Effacement de l’émetteur Effacement des émetteurs un à un L’émetteur maître programmé ne peut pas être effacé. La programmation peut seulement être remplacée. Appuyez pendant 3 secondes sur la touche de 3 s programmation de l’émetteur maître. ▻ Le récepteur confirme la programma- tion.
  • Page 83 Effacement de tous les émetteurs (à l’exception de l’émetteur maître) Appuyez pendant 3 secondes sur la touche de 3 s programmation de l’émetteur maître. ▻ Le récepteur confirme la programma- tion. Appuyez pendant 3 secondes une nouvelle fois 3 s sur la touche de programmation de l’émetteur maître.

  • Page 84: Reprogrammation De L'émetteur Maître

    Reprogrammation de l’émetteur maître Coupez le courant du récepteur et remettez-le sous tension après 5 secondes ou appuyez sur la touche de programmation ou sur le commutateur radio du récepteur. ▻ Le récepteur radio passe en mode programmation et y reste 3 mi- nutes.

  • Page 85: Mise En Service De B-Tronic

    Mise en service de B-Tronic Explication des symboles Touche montée/ouverture Touche ARRÊT Touche descente Touche de programmation (sur l’émetteur Touche maître (sur l’émetteur Sélecteur de fonction (sur l’émetteur Le récepteur acquitte une ou plus fois par un claquement ou un mouvement de réaction Mode S KNX-RF En cas d’utilisation de l’appareil en mode S KNX-RF, le sélecteur de fonction doit être en permanence en position 6.

  • Page 86: Activation Du Mode Maître

    Activation du mode maître Appuyez sur la touche maître jusqu’à ce que la LED d’état (L2) clignote. Ce clignotement se poursuit tant que vous vous trouvez en mode maître. Actionnez de nouveau la touche maître  pour sélectionner le récepteur pro- grammé/les récepteurs programmés les uns après les autres. Le récepteur sélectionné...

  • Page 87: Programmation De L'émetteur

    Programmation de l’émetteur Veuillez vous assurer que seul un récepteur se trouve en mode de programmation. Il est impossible de programmer/ déprogrammer simultanément plusieurs récepteurs. Appuyez sur la touche de programmation de 3 s l’émetteur pendant 3 secondes tandis que le mode de programmation est actif. ▻...
  • Page 88 Mise en mode de programmation du récepteur B-Tronic • Avec un émetteur B-Tronic programmé Mettez l’émetteur en mode maître. Sélectionnez le récepteur en appuyant sur la touche , jusqu’à la confirma- tion par le récepteur souhaité. Tous les réglages suivants ne sont effectués que pour cet appareil. Appuyez brièvement sur la touche de programma- tion de l’émetteur.
  • Page 89 Lorsque le récepteur se trouve en mode de programmation, procédez comme suit : Appuyez maintenant sur la touche de programma- tion du nouvel émetteur. ▻ Le récepteur confirme la programma- tion. ► Le processus de programmation est ainsi terminé. Programmation d’émetteurs B-Tronic supplémentaires dans un récepteur compatible KNX-RF d’un autre fabricant Consultez la notice du fabricant pour la description correspondante.

  • Page 90: Effacement De L'émetteur

    Effacement de l’émetteur Effacement avec deux émetteurs B-Tronic dans les récepteurs B-Tronic Mettez un autre émetteur programmé que celui à effacer en mode maître. Sélectionnez l’appareil en appuyant sur la touche , jusqu’à l’acquittement par l’appareil souhaité. Tous les réglages suivants ne sont effectués que pour cet appareil. LED L1 Appuyez ensuite sur la touche de programmation jusqu’à...

  • Page 91: Inversion Du Sens De Rotation Des Produits B-Tronic

    Inversion du sens de rotation des produits B- Tronic Avant de régler les positions de fin de course, veuillez vérifier le sens de rota- tion. Le tablier/la toile doit se déplacer dans le bon sens lorsque vous action- nez les touches MONTÉE et DESCENTE. Dans le cas contraire, procédez à...

  • Page 92: Réglage Des Positions De Fin De Course Pour Les Moteurs Tubulaires B-Tronic

    Réglage des positions de fin de course pour les moteurs tubulaires B-Tronic De la butée supérieure à la butée inférieure Mettez l'émetteur en mode maître. Sélectionnez le moteur tubulaire en appuyant sur la touche , jusqu'à l'acquit- tement par le moteur tubulaire souhaité. Tous les réglages suivants ne sont effectués que pour cet appareil.

  • Page 93: Du Point Supérieur Au Point Inférieur

    Du point supérieur au point inférieur Mettez l’émetteur en mode maître. Sélectionnez le moteur tubulaire en appuyant sur la touche , jusqu’à l’ac- quittement par le moteur tubulaire souhaité. Tous les réglages suivants ne sont effectués que pour cet appareil. Ce réglage des positions de fin de course ne permet pas de compenser la longueur du tablier/de la toile.

  • Page 94: De La Butée Supérieure Au Point Inférieur

    De la butée supérieure au point inférieur Mettez l’émetteur en mode maître. Sélectionnez le moteur tubulaire en appuyant sur la touche , jusqu’à l’ac- quittement par le moteur tubulaire souhaité. Tous les réglages suivants ne sont effectués que pour cet appareil. Remontez le tablier/la toile contre la butée supé- rieure permanente.

  • Page 95: Du Point Supérieur À La Butée Inférieure

    Du point supérieur à la butée inférieure Mettez l’émetteur en mode maître. Sélectionnez le moteur tubulaire en appuyant sur la touche , jusqu’à l’ac- quittement par le moteur tubulaire souhaité. Tous les réglages suivants ne sont effectués que pour cet appareil. Déplacez le tablier/la toile dans la position de fin de course supérieure souhaitée.

  • Page 96: Effacement Des Positions De Fin De Course Pour Les Moteurs Tubulaires B-Tronic

    Effacement des positions de fin de course pour les moteurs tubulaires B-Tronic Attention En cas de suppression d’une ou des deux positions de fin de course, toutes les autres fonctions paramétrées (par ex. po- sition intermédiaire) seront également effacées. L’effacement des positions de fin de course programmées ne peut être effectué...

  • Page 97: Effacement Des Deux Positions De Fin De Course

    Effacement des deux positions de fin de course Mettez l’émetteur en mode maître. Sélectionnez le moteur tubulaire en appuyant sur la touche , jusqu’à l’ac- quittement par le moteur tubulaire souhaité. Tous les réglages suivants ne sont effectués que pour cet appareil. Déplacez le tablier/la toile entre les positions de fin de course.

  • Page 98: Réalisation Du Déplacement De Programmation Pour Les Récepteurs Radio B-Tronic

    Réalisation du déplacement de programmation pour les récepteurs radio B-Tronic Tant que le déplacement de programmation n’a pas été ef- fectué, aucun retour n’est transmis et il n’est pas possible de programmer les positions intermédiaires. Mettez l’émetteur en mode maître. Sélectionnez le récepteur en appuyant sur la touche ...

  • Page 99: Suppression Du Déplacement De Programmation Pour Les Récepteurs Radio B-Tronic

    Suppression du déplacement de programmation pour les récepteurs radio B-Tronic Mettez l’émetteur en mode maître. Sélectionnez le récepteur en appuyant sur la touche  , jusqu’à la confirmation par le récepteur souhaité. Tous les réglages suivants ne sont effectués que pour cet appareil. Déplacez le tablier/la toile entre les positions de fin de course.
  • Page 100 Réglage de la position intermédiaire souhaitée Déplacez le tablier/la toile dans la position inter- médiaire souhaitée. Appuyez en premier lieu sur la touche ARRÊT puis, dans les 3 secondes qui suivent, sur la touche de déplacement souhaitée, et maintenez les deux touches enfoncées. ▻...
  • Page 101 Déplacement en position intermédiaire/position d’inversion souhaitée En une seconde, appuyez 2 fois sur la touche de 2 fois déplacement correspondant à la position intermé- diaire/position d’inversion souhaitée. ► Le tablier/la toile se déplace dans la position 2 fois intermédiaire/position d’inversion affectée à la touche de déplacement. Suppression de la position intermédiaire/position d’inversion souhaitée En une seconde, appuyez 2 fois sur la touche de...

  • Page 102: Sécurité Antigel Supérieure

    Sécurité antigel supérieure La sécurité antigel supérieure (dans la mesure où elle est disponible pour le récepteur) permet d’entraver le blocage par le gel du volet roulant en position de fin de course supérieure. En effet, le volet roulant s’arrête alors juste avant la butée supérieure.

  • Page 103: Fonction De Moustiquaire

    Fonction de moustiquaire Si la fonction de moustiquaire (dans la mesure où elle est disponible pour le récepteur) est activée, la détection d’obstacles est déjà activée après un tour de l’axe de 140° environ en partant de la position de fin de course supérieure. Si le tablier du volet roulant se déplace en direction d’une porte de mousti- quaire ouverte, le moteur s’arrête et redémarre vers la fin de course supé- rieure.

  • Page 104: Réinitialisation De L'émetteur Sur Le Réglage Usine

    Réinitialisation de l'émetteur sur le réglage usine Attention Lorsque l’émetteur est réinitialisé sur le réglage usine, vous n’avez en mode maître plus accès au(x) récepteur(s) dans lequel/lesquels l’émetteur a été programmé. N’effectuez ce réglage qu’avec la nouvelle pile. Après la réinitialisation, l’appareil a besoin d’environ 10 secondes pour redémarrer.

  • Page 105: Remplacement Des Piles

    Remplacement des piles Le type de pile correspondant est indiqué dans le chapitre « Caractéristiques techniques ». Nettoyage Nettoyez l’appareil uniquement avec un chiffon adapté. N’utilisez pas de pro- duits de nettoyage qui risqueraient d’attaquer la surface. Caractéristiques techniques Tension nominale 3 V CC Type de piles CR 2032 Indice de protection...

  • Page 106: Que Faire Si

    Déclaration de conformité UE simplifiée La société Becker-Antriebe GmbH atteste par la présente que cette installa- tion radio satisfait aux exigences de la directive 2014/53/UE. Le texte intégral de la déclaration de conformité UE est disponible sur Internet à...
  • Page 107 107 - fr...
  • Page 108 Inhoudsopgave Algemeen..................... 109 Garantieverlening ................. 109 Veiligheidsaanwijzingen................. 110 Doelmatig gebruik................. 111 Verklaring van aanduidingen en toetsen.......... 112 Functiebeschrijving ................ 114 Ingebruikname Centronic .............. 115 Draadloze besturing programmeren .......... 116 Inbedrijfstelling B-Tronic ............... 121 KNX RF S-Mode ................ 121 Normale/mastermodus.............. 121 Eerste zender programmeren............ 122 Verdere zenders programmeren ............ 123 Zender wissen................ 126 Draairichting wisselen bij B-Tronic producten ........ 127 Instellen van de eindposities bij B-Tronic buismotoren....... 128 Aanslag boven naar aanslag beneden........ 128 Punt boven naar punt beneden .......... 129...

  • Page 109: Algemeen

    Algemeen Met deze zender kunt u tot wel 5 ontvangers via toegewezen kanalen afzon- derlijk of allemaal samen besturen. Dit apparaat kenmerkt zich door een eenvoudige bediening. Neem bij de installatie evenals bij de instelling van het apparaat goed nota van deze montage- en gebruiksaanwijzing.

  • Page 110: Veiligheidsaanwijzingen

    Veiligheidsaanwijzingen Algemene aanwijzingen • Bewaar deze gebruiksaanwijzing! • Gebruik het apparaat uitsluitend in droge ruimten. • Gebruik uitsluitend ongewijzigde originele onderdelen van de besturings- fabrikant. • Houd kinderen uit de buurt van besturingen. • Neem de bepalingen in acht die specifiek voor uw land van toepassing zijn.

  • Page 111: Doelmatig Gebruik

    Doelmatig gebruik De zender in deze gebruiksaanwijzing mag uitsluitend binnen worden gebruikt voor de aansturing van Centronic en B-Tronic / KNX RF compatibele draadlo- ze ontvangers en draadloze besturingen. • Let erop dat draadloze installaties niet in gebieden met een verhoogd ri- sico op storingen gebruikt mogen worden (bijv.

  • Page 112: Verklaring Van Aanduidingen En Toetsen

    Verklaring van aanduidingen en toetsen 112 - nl...
  • Page 113 -toets -toets (STOP) 3. Kanaalcontrolelampjes -toets 5. Kanaalkeuzetoets 6. Batterij 7. Functiekeuzeschake- positie 0 Centronic laar positie 1 B-Tronic rolluik (positie 0-9) positie 2 B-Tronic jaloezie positie 3 AAN / UIT positie 4 Dimmer positie 5 Dakraam positie 6 KNX RF S-Mode positie 7-9 niet bezet -mastertoets...

  • Page 114: Functiebeschrijving

    Functiebeschrijving Kanaal Het kanaal van een zender kan in één of meerdere ontvangers worden gepro- grammeerd. De aansturing van één ontvanger is een individueel commando, die van meerdere ontvangers een groepscommando. Centraal commando Als alle kanalen van de zender worden gekozen, kunnen alle toegewezen ont- vangers/ontvangergroepen tegelijkertijd worden aangestuurd.

  • Page 115: Ingebruikname Centronic

    Ingebruikname Centronic De instellingen van de eindpositie en configuraties vindt u in de gebruiksaanwijzing van de Centronic ontvanger. Verklaring van de symbolen Op- / inloop-toets STOP-toets Neer- / uitloop-toets Programmeertoets (op de zender Functiekeuzeschakelaar (op de zender Ontvanger bevestigt één keer of meerdere keren door "klikken"...

  • Page 116: Draadloze Besturing Programmeren

    Draadloze besturing programmeren Ontvanger in de programmeermodus zetten Neem goed nota van de montage- en gebruiksaanwijzing van de ontvanger. • Schakel de spanningsvoorziening van de ontvanger uit en na 5 seconden weer in. • Bedien de programmeertoets of de zwarte schakelaar (antennesymbool) van de ontvanger.
  • Page 117 Verdere zenders programmeren Er kunnen behalve de masterzender nog max. 15 zenders (waarvan max. 3 sensoren) in de draadloze ontvanger wor- den geprogrammeerd. Druk gedurende 3 seconden op de programmeer- toets van de geprogrammeerde masterzender. ▻ De ontvanger bevestigt. Druk nu gedurende 3 seconden op de program- meertoets van een nieuwe zender, die bij de draadloze ontvanger nog niet bekend is.

  • Page 118: Zenders Wissen

    Zenders wissen Zenders afzonderlijk wissen De geprogrammeerde masterzender kan niet worden gewist. Deze kan alleen worden overschreven. Druk gedurende 3 seconden op de programmeer- toets van de masterzender. ▻ De ontvanger bevestigt. Druk nu gedurende 3 seconden op de program- meertoets van de zender die moet worden gewist. ▻...
  • Page 119 Alle zenders wissen (behalve masterzender) Druk gedurende 3 seconden op de programmeer- toets van de masterzender. ▻ De ontvanger bevestigt. Druk nog eens gedurende 3 seconden op de pro- grammeertoets van de masterzender. ▻ De ontvanger bevestigt. Druk hierna nog eens gedurende 10 seconden op de programmeertoets van de masterzender.
  • Page 120 Master overschrijven Schakel de spanningsvoorziening van de ontvanger uit en na 5 seconden weer in of druk op de programmeertoets resp. de zwarte schakelaar (antennesym- bool) van de ontvanger. ▻ De draadloze ontvanger gaat gedurende 3 minuten in de program- meermodus. Om ervoor te zorgen dat de nieuwe masterzender alleen in de gewenste draadloze ontvanger wordt geprogrammeerd, moeten alle andere ontvangers die op dezelfde spannings- voorziening zijn aangesloten, uit de programmeermodus...

  • Page 121: Inbedrijfstelling B-Tronic

    Inbedrijfstelling B-Tronic Verklaring van de symbolen Op- / inloop-toets STOP-toets Neer- / uitloop-toets Programmeertoets (op de zender Mastertoets (op de zender Functiekeuzeschakelaar (op de zender Ontvanger bevestigt één keer of meerdere keren door "klikken" of "knikken" KNX RF S-Mode Bij het gebruik als KNX RF S-Mode apparaat moet de functiekeuzeschakelaar permanent op positie 6 staan.

  • Page 122: Eerste Zender Programmeren

    Mastermodus activeren Druk zolang op de mastertoets tot de status-LED (L2) knippert. Zolang u zich in de mastermodus bevindt, blijft dit knipperen doorgaan. Door de mastertoets opnieuw te bedienen, wordt de geprogrammeerde ontvanger resp. worden achtereenvolgens de geprogrammeerde ontvangers gekozen. De gekozen ontvanger bevestigt.

  • Page 123: Verdere Zenders Programmeren

    Zender programmeren Denk eraan dat zich telkens maar één ontvanger in de pro- grammeermodus bevindt. Het gelijktijdig programmeren van meerdere ontvangers is niet mogelijk. Druk binnen de programmeermodus gedurende 3 seconden op de programmeertoets van de zen- der. ▻ De ontvanger bevestigt. ►...
  • Page 124 B-Tronic ontvanger in de programmeermodus zetten • Met een geprogrammeerde B-Tronic zender Zet de zender in de mastermodus. Kies de ontvanger door de -toets in te drukken tot de gewenste ontvanger dit bevestigt. Alle onderstaande instellingen worden alleen voor dit apparaat uitgevoerd. Druk kort op de programmeertoets van de zender.
  • Page 125 Wanneer de ontvanger zich in de programmeermodus bevindt, gaat u als volgt te werk: Druk nu op de programmeertoets van de nieuwe zender. ▻ De ontvanger bevestigt. ► Daarmee is het programmeren beëindigd. Verdere B-Tronic zenders in een KNX RF compatibele ontvanger van een andere fabrikant programmeren De dienovereenkomstige beschrijving kunt u vinden in de gebruiksaanwijzing van de fabrikant.

  • Page 126: Zender Wissen

    Zender wissen Wissen met twee B-Tronic zenders uit B-Tronic ontvangers Zet een andere geprogrammeerde zender dan de zender die moet worden gewist, in de mastermodus. Kies het apparaat door de -toets in te drukken tot het gewenste apparaat dit bevestigt. Alle onderstaande instellingen worden alleen voor dit apparaat uitgevoerd.

  • Page 127: Draairichting Wisselen Bij B-Tronic Producten

    Draairichting wisselen bij B-Tronic producten Controleer vóór het instellen van de eindposities de draairichting. Bij bedienen van de OP- of NEER-toets moet het rolluikpantser/de zonwering in de juiste richting lopen. Mocht dit niet het geval zijn, voer dan de volgende stappen voor het verande- ren van de draairichting uit: Er mogen geen eindposities zijn geprogrammeerd.

  • Page 128: Instellen Van De Eindposities Bij B-Tronic Buismotoren

    Instellen van de eindposities bij B-Tronic buismotoren Aanslag boven naar aanslag beneden Zet de zender in de mastermodus. Kies de buismotor door de -toets in te drukken tot de gewenste buismotor dit bevestigt. Alle onderstaande instellingen worden alleen voor dit apparaat uitgevoerd. Laat de motor tegen de bovenste, continu aanwe- zige aanslag lopen.

  • Page 129: Punt Boven Naar Punt Beneden

    Punt boven naar punt beneden Zet de zender in de mastermodus. Kies de buismotor door de -toets in te drukken tot de gewenste buismotor dit bevestigt. Alle onderstaande instellingen worden alleen voor dit apparaat uitgevoerd. Bij deze instelling van de eindposities vindt geen compensa- tie van de rolluikpantser-/zonweringslengte plaats.

  • Page 130: Aanslag Boven Naar Punt Beneden

    Aanslag boven naar punt beneden Zet de zender in de mastermodus. Kies de buismotor door de -toets in te drukken tot de gewenste buismotor dit bevestigt. Alle onderstaande instellingen worden alleen voor dit apparaat uitgevoerd. Laat de motor tegen de bovenste, continu aanwe- zige aanslag lopen.

  • Page 131: Eindposities Wissen Bij B-Tronic Buismotoren

    Eindposities wissen bij B-Tronic buismotoren Opgelet Bij het wissen van afzonderlijke eindposities en bij het wissen van beide eindposities worden alle ingestelde functies (bijv. tussenpositie) ook gewist. De ingestelde eindposities kunnen alleen via de mastermo- dus worden gewist. Gewiste eindposities worden via de Eind- positie-Status-Indicator (ESI) aangegeven.

  • Page 132: Uitvoeren Van Programmeerbeweging Bij B-Tronic Draadloze Ontvangers

    Beide eindposities wissen Zet de zender in de mastermodus. Kies de buismotor door de -toets in te drukken tot de gewenste buismotor dit bevestigt. Alle onderstaande instellingen worden alleen voor dit apparaat uitgevoerd. Laat het rolluikpantser/de zonwering lopen tot tussen de eindposities. Druk nu eerst op de programmeertoets en binnen 1 seconde ook op de STOP-toets en houd de bei- de toetsen gedurende 5 seconden ingedrukt.

  • Page 133: Wissen Van Programmeerbeweging Bij B-Tronic Draadloze Ontvangers

    Druk nu eerst op de programmeertoets en binnen 1 seconde ook op de NEER-toets en houd de bei- de toetsen ingedrukt. ▻ De ontvanger bevestigt. ► De programmeerbeweging is voltooid. Wissen van programmeerbeweging bij B-Tronic draadloze ontvangers Zet de zender in de mastermodus. Kies de ontvanger door de -toets in te drukken tot de gewenste ontvanger dit bevestigt.
  • Page 134 Instellen van de gewenste tussenpositie Laat de zonwering naar de gewenste tussenposi- tie lopen. Druk nu eerst op de STOP-toets en binnen 3 se- conden ook op de gewenste bewegingstoets en houd de beide toetsen ingedrukt. ▻ De ontvanger bevestigt. ► De tussenpositie werd opgeslagen. Instellen van de gewenste kantelpositie in jaloeziebedrijf Laat de jaloezie uit de bovenste eindpositie naar...

  • Page 135: Vastvriesbeveiliging Boven

    Wissen van de gewenste tussenpositie/kantelpositie Druk 2 keer binnen een seconde op de bewe- gingstoets voor de gewenste tussenpositie/kan- telpositie. ▻ Het rolluikpantser/de zonwering loopt naar de aan de bewegingstoets toege- wezen tussenpositie/kantelpositie. Druk nu eerst op de STOP-toets en binnen 3 se- conden ook op de aan de tussenpositie/kantelpo- sitie toegewezen bewegingstoets en houd de bei- de toetsen ingedrukt.

  • Page 136: Vastvriesbeveiliging Boven Activeren / Deactiveren

    Vastvriesbeveiliging boven activeren / deactiveren Zet de zender in de mastermodus. Kies de ontvanger door de -toets in te drukken tot de gewenste ontvanger dit bevestigt. Alle onderstaande instellingen worden alleen voor dit apparaat uitgevoerd. Laat het rolluikpantser/de zonwering naar de bo- venste eindpositie lopen.

  • Page 137: Zender Terugzetten Naar Fabrieksinstelling

    Vliegenhorbeschermfunctie activeren/deactiveren Zet de zender in de mastermodus. Kies de ontvanger door de -toets in te drukken tot de gewenste ontvanger dit bevestigt. Alle onderstaande instellingen worden alleen voor dit apparaat uitgevoerd. Laat het rolluikpantser/de zonwering naar de bo- venste eindpositie lopen. Druk daarna gedurende ca.

  • Page 138: Montage Wandhouder

    Montage wandhouder Voorzichtig Bij een montage op een schakeldoos moet deze leeg zijn. Vóór de montage moet de voeding spanningsvrij worden ge- schakeld. Voor de elektrische installatie dienen de geldende voorschriften te worden nageleefd. • Controleer vóór de montage op de gewenste montagepositie of de zender en ontvanger correct functioneren.

  • Page 139: Schoonmaken

    Schoonmaken Maak het apparaat alleen met een geschikte doek schoon. Gebruik geen schoonmaakmiddelen die het oppervlak kunnen aantasten. Technische gegevens Nominale spanning 3 V DC Batterijtype CR 2032 Beschermklasse IP 20 Toegestane omgevingstemperatuur -10 tot +55 °C Uitgezonden maximaal zendvermogen ≤ 25 mW Radiofrequentie 868,3 MHz De maximale reikwijdte van het radiosignaal bedraagt bij en in het gebouw tot...

  • Page 140: Wat Doen, Wanneer

    Gewenste buismotor / ontvanger re- Juist kanaal kiezen. ageert niet. Vereenvoudigde EU-verklaring van overeenstemming Hierbij verklaart Becker-Antriebe GmbH dat deze draadloze installatie voldoet aan de richtlijn 2014/53/EU. De volledige tekst van de EU-verklaring van overeenstemming is beschikbaar op het volgende internetadres: www.becker-antriebe.com/ce Technische wijzigingen voorbehouden.
  • Page 141 141 - nl...
