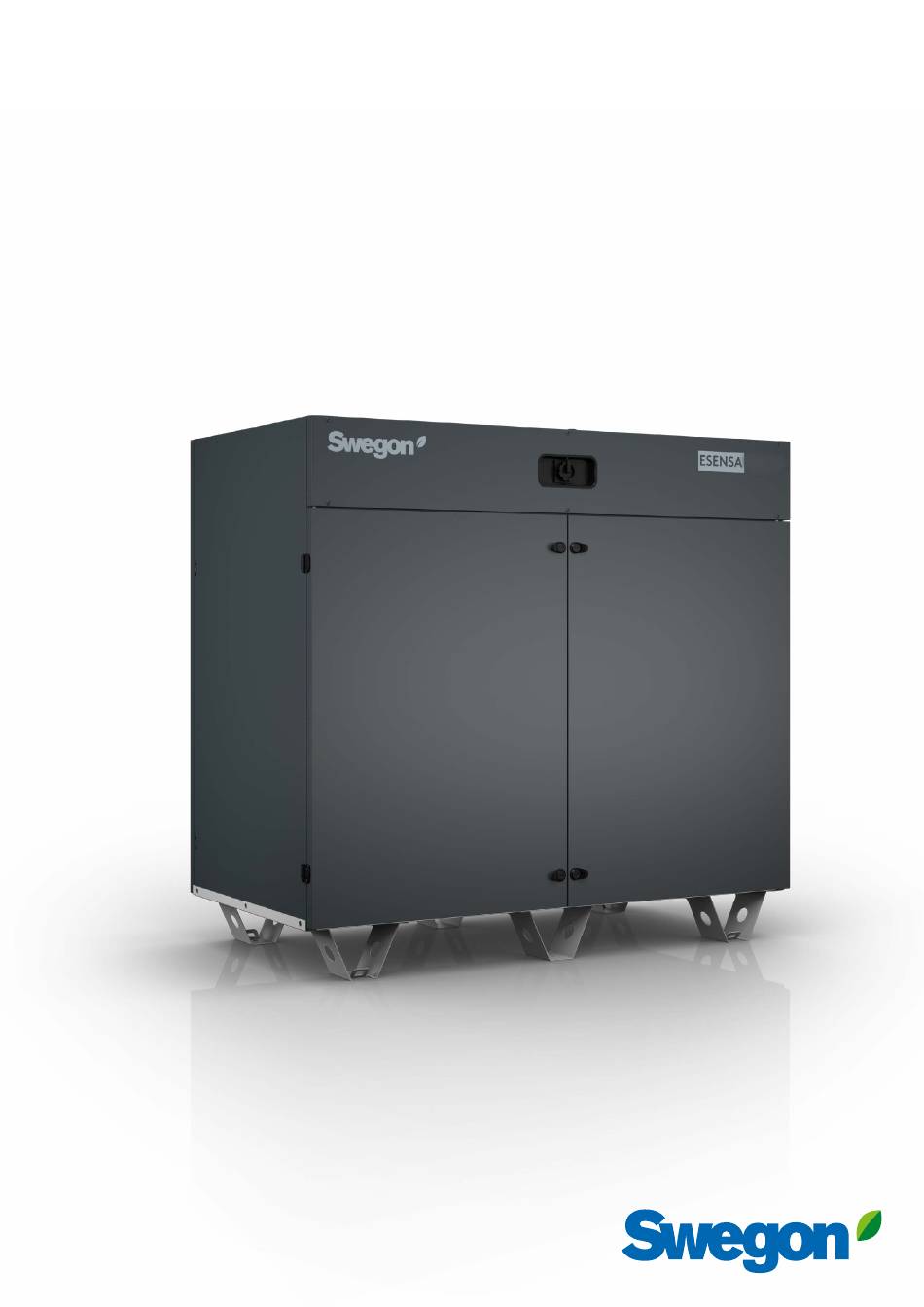

- Page 1 Instructions d’installation de la gamme de produits ESENSA Suivez les dernières modifications de ce document sur notre site internet : www.swegon.com...
- Page 2 2.4 Détail des composants ......6 3. Installation générale ....7 3.1 Raccordement des gaines ....7 3.2 Bac à condensats (ESENSA PX TOP) ..8 3.3 Sonde de température T5 ....9 4. Alimentation électrique et mise en route de l’unité..10 5. Interrupteur principal..........10 6.
- Page 3 FR.ESENSA.MI.20230821 Symboles et abréviations BATTERIE DE REFROIDISSEMENT À ÉCHANGEUR ROTATIF FILTRE PLISSÉ BATTERIE DE CHAUFFE ÉCHANGEUR DE CHALEUR À PLAQUES REGISTRE MOTORISÉ VENTILATEUR À PALES INCURVÉES BATTERIE DE CHAUFFE VERS L’ARRIÈRE branchement doit être effectué par un électricien agréé. ATTENTION ! Attention ! Risque d’électrocution.
- Page 4 La centrale de traitement d’air est livrée emballée. Veiller à la déballer délicatement (les outils tranchants peuvent endommager les L’unité ESENSA est dotée de pieds perforés pour simplifier la surfaces). Les surfaces sont protégées par un film transparent manutention. à retirer délicatement.
- Page 5 FR.ESENSA.MI.20230821 2. Présentation des produits 2.1 Informations générales ESENSA PX TOP Version gauche Version droite 1. Air extérieur 2. Air extrait 3. Air rejeté 4. Air soufflé Raccordements Poids Hauteur du socle Largeur Profondeur aérauliques Unité [kg] [mm] [mm] [mm] [mm] Ø...
- Page 6 FR.ESENSA.MI.20230821 2.3 Composants 1. Interrupteur principal 2. Entrée câble électrique 3. Coffret électrique intégré 4. Ventilateur d’air soufflé 5. Ventilateur d’air extrait 6. Filtre d’air soufflé (mini-plis) 7. Filtre d’air extrait (mini-plis) 8. Échangeur de chaleur à plaques hautes performances 9.
- Page 7 FR.ESENSA.MI.20230821 3. Installation générale Raccordement des gaines Isoler les gaines conformément aux normes et réglementations en vigueur. RACCORD CIRCULAIRE : Les rubans adhésifs et les joints ne sont pas compris RACCORD RECTANGULAIRE : Joint non compris Les vis auto-forantes (non fournies) doivent être installées tous les 300 mm maximum...
- Page 8 FR.ESENSA.MI.20230821 3.2 Bac à condensats (ESENSA PX TOP) Bac à condensats pour installation à l’intérieur. Visser le tuyau du siphon sur le bac à condensats par le bas de l’unité de ventilation en s’assurant que le joint est en place.
- Page 9 FR.ESENSA.MI.20230821 3.3 Sonde de température T5 Remarque : Les accessoires standards se trouvent à l’intérieur de l’équipement fourni, avec les instructions correspondantes. La sonde de température n’est pas montée en usine et doit obligatoirement être installée à l’intérieur de la gaine d’air soufflé.
- Page 10 5. Interrupteur principal en route de l’unité Pour démarrer l’équipement, passer du mode ON à OFF au Les unités ESENSA sont des équipements de type plug&play. moyen de l’interrupteur rotatif. L’alimentation générale de l’unité se fait au départ du coffret électrique, au niveau de l’interrupteur principal.
- Page 11 FR.ESENSA.MI.20230821 7. Manuels d’installation des options et accessoires Lien Description QR code Lien Description Préchauffage intégré Kit Non-isolated external Cliquez ici Cliquez ici (électrique) watercoil Control Post-chauffage intégré SAT I/O TAC6 Satellite Input/ Cliquez ici Cliquez ici (électrique) Output SAT TAC KNX Communication Cliquez ici Post-chauffage intégré...
- Page 12 FR.ESENSA.MI.20230821 8. Carte mère www.swegon.com Sous réserve de modifications sans avis préalable.
- Page 13 FR.ESENSA.MI.20230821 AO1 = sortie 0-10 V pour post-chauffe hydraulique externe T1 = signal en provenance de la sonde de température exté- (option) rieure (précâblée) DO1 = KWout = sortie PWM pour régulation électrique T2 = signal en provenance de la sonde de température inté- KWout (option) rieure (précâblée)
