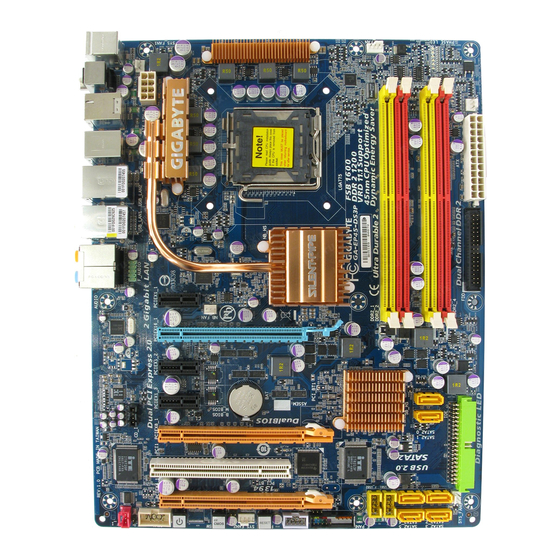

GA-EP45-DS3P
Carte mère à socket LGA775 pour les familles de processeurs
®
TM
®
®
®
®
Intel
Core
/Intel
Pentium
/ Intel
Celeron
Manuel de l'utilisateur
Rev. 1004

Publicité

loading

Sommaire des Matières pour Gigabyte GA-EP45-DS3P

  • Page 1 GA-EP45-DS3P Carte mère à socket LGA775 pour les familles de processeurs ® ® ® ® ® Intel Core /Intel Pentium / Intel Celeron Manuel de l’utilisateur Rev. 1004...
  • Page 2 Les voyants DEL et les interrupteurs intégrés..........16 Connecteurs internes ..................17 * Pour en savoir plus sur ce produit veuillez vous référer à la version complète du manuel de l’utilisateur (Anglais) sur le site Internet de GIGABYTE. - 2 -...
  • Page 3 Chapitre 1 Installation matérielle Précautions d’installation La carte mère contient de nombreux circuits et composants électroniques fragiles qui peuvent s’abîmer suite à une décharge électrostatique (ESD). Avant l’installation, lisez attentivement le manuel d’utilisation et suivez les procédures suivantes: • A vant l’installation, ne pas retirer ou casser l’étiquette du numéro de série de la carte mère ou l’étiquette de garantie de la carte mère fournie par votre revendeur.
  • Page 4 ® ® Intel Celeron dans le pack LGA 775 (allez sur le site de GIGABYTE pour voir la liste des dernières prises en charge de UC.) Mémoire cache L2 en fonction de l’CPU  Bus latéral avant 1600/1333/1066/800 MHz FSB ...
  • Page 5 Intégré dans le pont sud  Jusqu’à 12 ports USB2.0/1.1 ( 8 sur le panneau arrière, 4 via les brackets USB  sont connectés aux embases internes USB) Connecteurs internes 1 x connecteur ATX d’alimentation principale à 24 broches  1 x connecteur d’alimentation à...
  • Page 6 (Remarque 5) Si la fonction de contrôle de la vitesse du ventilateur du CPU est prise en charge dépendra du refroidisseur de processeur que vous installerez. (Remarque 6) Les fonctions disponibles dans EasyTune peuvent varier en fonction des modèles de cartes mère. Carte mère GA-EP45-DS3P - 6 -...
  • Page 7 Lisez les lignes directrices qui suivent avant de commencer à installer l’unité centrale: • Veuillez vous assurer que la carte mère prend en charge l’unité centrale. (allez sur le site Web de GIGABYTE pour voir la liste de prises en charge des unités centrales les plus récentes.) • Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant...
  • Page 8 Etape 5: Une fois que l’unité centrale est correctement insérée, veuillez replacer la plaque de chargement et repousser le levier du support de l’unité centrale à sa position d’origine. Carte mère GA-EP45-DS3P - 8 -...
  • Page 9 1-3-2 Installation du dispositif de refroidissement de l’unité centrale Suivez les étapes ci-dessous pour installer correctement le dispositif de refroidissement de l’unité centrale sur la carte mère. (la procédure suivante utilise le dispositif de refroidissement encadré Intel ® comme dispositif de refroidissement d’exemple.) Broche à...
  • Page 10 • Veuillez vous assurer que la carte mère prend en charge la mémoire. Il est conseillé d’utiliser une mémoire de mêmes capacité, marque, vitesse et puces. (allez sur le site Web de GIGABYTE pour voir la liste de prises en charge des mémoires les plus récentes) • Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant...
  • Page 11 1-4-2 Installation d’une mémoire Avant d’installer un module de mémoire, assurez-vous d’éteindre l’ordinateur et de débrancher le cordon d’alimentation de la prise de courant afin de prévenir tout endommagement du module de mémoire. Les barrettes DIMM DDR2 ne sont pas compatibles avec les barrettes DIMM DDR. Assurez-vous d’installer des barrettes DIMM DDR2 sur cette carte mère. Encoche Barrette DIMM DDR2 Un module de mémoire DDR2 possède une encoche pour être inséré...
  • Page 12 à l’extrémité de fente et ensuite levez tout la fente pour libérer la droit la carte en dehors carte, puis tirez droit la de la fente. carte hors de la fente. Carte mère GA-EP45-DS3P - 12 -...
  • Page 13 Installation du support SATA Le support SATA vous permet de connecter un ou des périphériques SATA externes à votre système en étendant le(s) port(s) internes SATA au panneau arrière du châssis. • Eteignez votre système et l’interrupteur d’alimentation sur l’alimentation électrique avant d’installer ou de retirer le support SATA et le câble d’alimentation SATA, afin de prévenir tout endommagement du matériel.
  • Page 14 • Quand vous retirez le câble, tirez-le tout droit hors du connecteur. Pour éviter un court-circuit électrique à l’intérieur du connecteur du câble, ne le balancez pas d’un côté à l’autre. Carte mère GA-EP45-DS3P - 14 -...
  • Page 15 Connecteur de sortie de haut-parleur central/caisson de basse (Orange) Utilisez ce connecteur audio pour brancher les haut-parleurs centraux/de caisson de basse dans une configuration audio de canal 5.1/7.1. Connecteur de sortie de haut-parleur arrière (Noir) Utilisez ce connecteur audio pour brancher les haut-parleurs arrière dans une configuration audio de canal 4 /5.1/7.1.
  • Page 16 Cette carte mère a 3 interrupteurs rapides: Les interrupteurs d’alimentation, de réinitialisation et d’effacement du CMOS, qui permettent aux utilisateurs d’allumer/d’éteindre ou de réinitialiser le système ou d’effacer les valeurs du CMOS. Interrupteur Interrupteur de Interrupteur d’effacement d’alimentation réinitialisation du CMOS Carte mère GA-EP45-DS3P - 16 -...
  • Page 17 Connecteurs internes 1) ATX_12V_2X 12) F_PANEL 2) ATX 13) F_AUDIO 3) CPU_FAN 14) CD_IN 4) SYS_FAN1/SYS_FAN2/SYS_FAN3 15) SPDIF_I 5) PWR_FAN 16) SPDIF_O 6) NB_FAN 17) F_USB1/F_USB2 7) FDD 18) F_1394 8) IDE 19) COMA 9) SATA2_0/1/2/3/4/5 20) CI 10) PWR_LED 21) CLR_CMOS 22) PHASE_LED Lisez les lignes directrices suivantes avant de connecter des périphériques externes:...
  • Page 18 Bonne tension 5V SB (veille +5V) +12V +12V (seulement pour ATX à +5V (seulement pour ATX à 2x12 broches) 2x12 broches) 3,3V (seulement pour ATX à MASSE (seulement pour ATX 2x12 broches) à 2x12 broches) Carte mère GA-EP45-DS3P - 18 -...
  • Page 19 3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/SYS_FAN3/PWR_FAN (En-têtes de Ventilateurs) La carte mère possède une embase de ventilateur d’unité centrale à 4 broches (CPU_FAN), des embases de ventilateur système à 3 broches (SYS_FAN1) et à 4 broches (SYS_FAN2) et une embase de ventilateur d’alimentation à 3 broches (PWR_FAN). La carte mère prend en charge la commande de vitesse du ventilateur de l’unité...
  • Page 20 IDE, souvenez-vous de placer les cavaliers et le câblage en fonction du rôle des périphériques IDE (par exemple, maître ou esclave). (pour des informations sur la configuration des paramètres maître/esclave pour les périphériques IDE, lisez les instructions des fabricants des périphériques.) Carte mère GA-EP45-DS3P - 20 -...
  • Page 21 9) SATA2_0/1/2/3/4/5 (Connecteurs SATA 3Gb/s) Les connecteurs SATA sont conformes à la norme SATA 3 Gb/s et sont compatibles avec la norme SATA 1,5Gb/s. Chaque connecteur SATA prend en charge un seul périphérique SATA. Le contrôleur ICH10R prend en charge RAID 0, RAID 1, RAID 5 et RAID 10. Référez-vous au chapitre 5, “Configuration de disque(s) dur(s) SATA”...
  • Page 22 • Quand vous installez la batterie, notez l’orientation du côté positif (+) et du côté négatif (-) de la batterie (le côté positif devrait être tourné vers le haut). • Les batteries usagées doivent être manipulées en fonction des réglementations locales. Carte mère GA-EP45-DS3P - 22 -...
  • Page 23 12) F_PANEL (En-tête du Panneau Avant) Connectez le commutateur d’alimentation, le commutateur de réinitialisation, les haut-parleurs et le témoin d’état système sur le panneau avant du châssis à cet en-tête en fonction des allocations de broches présentées ci-dessous. Notez les broches positives et négatives avant de brancher les câbles. DEL de message/ Commutateur Haut-parleur...
  • Page 24 14) CD_IN (Connecteur D’entrée CD, Noir) Vous pouvez connecter le câble audio fourni avec votre lecteur optique à l’en-tête. Broche N° Définition CD-L MASSE MASSE CD-R Carte mère GA-EP45-DS3P - 24 -...
  • Page 25 15) SPDIF_I (En-tête D’entrée S/PDIF, Rouge) Cet en-tête prend en charge l’entrée numérique S/PDIF et peut se connecter à un périphérique audio qui prend en charge une sortie audio numérique via un câble d’entrée S/PDIF en option. Pour acheter le câble d’entrée S/PDIF en option, veuillez contacter votre revendeur local.
  • Page 26 • Pour connecter un périphérique IEEE 1394a, connectez une extrémité du câble du périphérique à votre ordinateur, puis connectez l’autre extrémité du câble au périphérique IEEE 1394a. Assurez-vous que le câble est fermement connecté. Carte mère GA-EP45-DS3P - 26 -...
  • Page 27 19) COMA (Connecteur de Port Série) Le connecteur COMA permet d’avoir un port série par le biais d’un câble de port COM optionnel. Pour acheter le câble de port COM optionnel, veuillez prendre contact avec votre détaillant. Broche N° Définition NDCD - NSIN NSOUT...
  • Page 28 BIOS (référez-vous au chapitre 2, “Configurations BIOS”). 22) PHASE LED Le nombre de voyants DEL allumés indique la charge du CPU. Plus la charge du CPU est élevée, plus il y a de voyants DEL allumés. Carte mère GA-EP45-DS3P - 28 -...
  • Page 29 - 29 - Installation matérielle...
  • Page 30 Carte mère GA-EP45-DS3P - 30 -...
