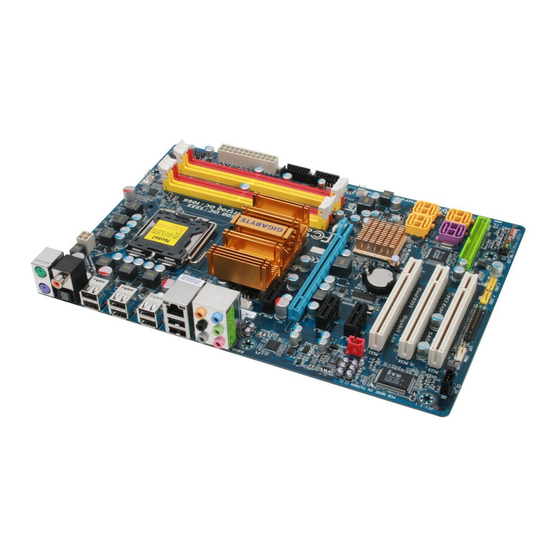

- Page 1 GA-EP35-DS3R/ GA-EP35-DS3 Carte mère à socket LGA775 pour les familles de processeurs Intel Core / Intel Pentium / Intel Celeron ® ® ® ® ® Manuel de l’utilisateur Rév. 2101...
- Page 2 Table des matières Chapitre 1 Installation matérielle ..................3 Précautions d’installation ................. 3 1-2 Spécifications du produit .................. 4 Installation de l’unité centrale et de son dispositif de refroidissement ..... 7 1-3-1 Installation de l’unité centrale ...................7 1-3-2 Installation du dispositif de refroidissement de l’unité centrale .........9 Installation de la mémoire ................
- Page 3 Chapitre 1 Installation matérielle 1-1 Précautions d’installation La carte mère contient de nombreux circuits et composants électroniques fragiles qui peuvent s’abîmer suite à une décharge électrostatique (ESD). Avant l’installation, lisez attentivement le manuel d’utilisation et suivez les procédures suivantes: Avant l’installation, ne pas retirer ou casser l’étiquette du numéro de série de la carte •...
- Page 4 Celeron dans le pack LGA 775 ® ® (allez sur le site de GIGABYTE pour voir la liste des dernières prises en charge de UCsupport list.) Mémoire cache L2 en fonction de l’CPU Bus latéral avant 1600 (O.C.) /1333/1066/800 MHz FSB ...
- Page 5 Intégré dans le pont sud Up to 12 USB 2.0/1.1 ports (8 on the back panel, via the USB brackets connected to the internal USB headers) Connecteurs internes 1 x connecteur ATX d’alimentation principale à 2 broches ...
- Page 6 à chaud n’est pris en charge que par Windows Vista) et configurer les connecteurs SATA pour le mode AHCI. Les conditions ci-dessus ne s’appliquent pas aux connectors SATA (GSATAII0, GSATAII1) contrôlés par le contrôleur GIGABYTE SATA2. (Veuillez vous reporter au Chapitre 2, “Configuration BIOS,” “Périphériques intégrés”, pour les détails concernant l’activation de AHCI.)
- Page 7 Lisez les lignes directrices qui suivent avant de commencer à installer l’unité centrale: • Veuillez vous assurer que la carte mère prend en charge l’unité centrale. (allez sur le site Web de GIGABYTE pour voir la liste de prises en charge des unités centrales les plus récentes.) •...
- Page 8 B. Suivez les étapes ci-dessous pour installer correctement l’unité centrale dans le socket de l’unité centrale de la carte mère. Avant d’installer l’unité centrale, assurez-vous de toujours éteindre l’ordinateur et de débrancher le cordon d’alimentation de la prise de courant afin de prévenir tout endommagement de l’unité centrale. Levier du support de l’unité centrale Etape 1: Etape 2: Redressez complètement le levier du support de l’unité Retirez le couvercle de protection du support.
- Page 9 1-3-2 Installation du dispositif de refroidissement de l’unité centrale Suivez les étapes ci-dessous pour installer correctement le dispositif de refroidissement de l’unité centrale sur la carte mère. (la procédure suivante utilise le dispositif de refroidissement encadré Intel comme ® dispositif de refroidissement d’exemple.) Broche à poussoir mâle Sens du symbole de flèche sur la...
- Page 10 • Veuillez vous assurer que la carte mère prend en charge la mémoire. Il est conseillé d’utiliser une mémoire de mêmes capacité, marque, vitesse et puces. (allez sur le site Web de GIGABYTE pour voir la liste de prises en charge des mémoires les plus récentes) •...
- Page 11 1-4-2 Installation d’une mémoire Avant d’installer un module de mémoire, assurez-vous d’éteindre l’ordinateur et de débrancher le cordon d’alimentation de la prise de courant afin de prévenir tout endommagement du module de mémoire. Les barrettes DIMM DDR2 ne sont pas compatibles avec les barrettes DIMM DDR. Assurez-vous d’installer des barrettes DIMM DDR2 sur cette carte mère. Encoche Barrette DIMM DDR2 Un module de mémoire DDR2 possède une encoche pour être inséré dans un sens uniquement. Suivez les étapes ci-dessous pour installer correctement vos modules de mémoire dans les supports de la mémoire. Etape 1: Notez l’orientation du module de la mémoire.
- Page 12 1-5 Installation d’une carte d’extension Lisez les lignes directrices suivantes avant de commencer à installer une carte d’extension: • Veuillez vous assurer que la carte mère prend en charge la carte d’extension. Lisez attentivement le manuel fourni avec votre carte d’extension. • Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant avant d’installer une carte d’extension, afin de prévenir tout endommagement du matériel.
- Page 13 1-6 Installation du support SATA Le support SATA vous permet de connecter un ou des périphériques SATA externes à votre système en étendant le(s) port(s) internes SATA au panneau arrière du châssis. • Eteignez votre système et l’interrupteur d’alimentation sur l’alimentation électrique avant d’installer ou de retirer le support SATA et le câble d’alimentation SATA, afin de prévenir tout endommagement du matériel.
- Page 14 électrique à l’intérieur du connecteur du câble, ne le balancez pas d’un côté à l’autre. Les positions des connecteurs de sortie S/PDIF optique et S/PDIF coaxiale peuvent être échangées basées sur le design du matériel. Carte mère GA-EP35-DS3R/DS3 - 14 -...
- Page 15 Connecteur de sortie de haut-parleur central/caisson de basse (Orange) Utilisez ce connecteur audio pour brancher les haut-parleurs centraux/de caisson de basse dans une configuration audio de canal 5.1/7.1. Connecteur de sortie de haut-parleur arrière (Noir) Utilisez ce connecteur audio pour brancher les haut-parleurs arrière dans une configuration audio de canal 4/5.1/7.1. Connecteur de sortie de haut-parleur latéral (Gris) Utilisez ce connecteur audio pour brancher les haut-parleurs latéraux dans une configuration audio de canal 7.1.
- Page 16 1-8 Connecteurs internes ATX_12V F_PANEL F_AUDIO CPU_FAN CD_IN SYS_FAN1 SPDIF_I SYS_FAN2 SPDIF_O PWR_FAN F_USB1/F_USB2 COMA IDE1 SATAII0/ 1 / 2 / 3 / 4 / 5 CLR_CMOS GSATAII0/ 1 PWR_LED PHASE LED BATTERY Lisez les lignes directrices suivantes avant de connecter des périphériques externes: • Assurez-vous d’abord que vous périphériques sont conformes aux connecteurs sur lesquels vous souhaitez les connecter.
- Page 17 1/2) A TX_12V/ATX (connecteur d’alimentation 2x2 12V et connecteur d’alimentation principale 2x12) Avec l’utilisation du connecteur d’alimentation, l’alimentation électrique peut fournir un courant suffisamment stable à tous les composants de la carte mère. Avant de brancher le connecteur d’alimentation, veuillez d’abord vous assurer que l’alimentation électrique est coupée et que tous les périphériques sont correctement installés. Le connecteur d’alimentation possède une conception à sécurité intégrée. Branchez le câble d’alimentation électrique au connecteur d’alimentation dans le bon sens.
- Page 18 Ce connecteur sert à connecter un lecteur de disquettes. Les types de lecteurs de disquette pris en charge sont les suivants : 360 KB, 720 KB, 1,2 MB, 1,44 MBet 2,88 MB. Avant de connecter un lecteur de disquette, assurez-vous de localiser la broche 1 du connecteur et le câble du lecteur de disquette. La broche 1 du câble est de façon typique désigné par une bande de couleur différente. Carte mère GA-EP35-DS3R/DS3 - 18 -...
- Page 19 8) IDE1 (Connecteur IDE) Le connecteur IDE prend en charge jusqu’à deux périphériques IDE, comme des disques durs et des disques optiques. Avant de connecter le câble IDE, localisez la rainure de sécurité sur le connecteur. Si vous souhaitez connecteur deux périphériques IDE, souvenez-vous de placer les cavaliers et le câblage en fonction du rôle des périphériques IDE (par exemple, maître ou esclave).
- Page 20 SATAII SATAII5 10) GSATAII0/1 (Connecteurs SATA 3Gb/s, Contrôlés par GIGABYTE SATA2, Pourpre) Les connecteurs SATA sont conformes à la norme SATA Gb/s et sont compatibles avec la norme SATA 1,5Gb/s. Chaque connecteur SATA prend en charge un seul périphérique SATA. Le contrôleur GIGABYTE SATA2 prend en charge RAID 0 et RAID 1. Référez-vous au chapitre 5, “Configuration de disque(s) dur(s) SATA” pour des instructions sur la configuration d’une matrice de disques RAID. Broche N° Définition...
- Page 21 11) PWR_LED (En-tête de la DEL D’alimentation Système) Cet en-tête peut servir à connecter une DEL d’alimentation système sur le châssis pour indiquer l’état d’alimentation du système. La DEL est allumée quand le système est en cours de fonctionnement. La DEL continue de clignoter quand le système est en état de sommeil S1. La DEL est éteinte quand le système est en état de sommeil S/S ou hors tension (S5).
- Page 22 13) F_PANEL (En-tête du Panneau Avant) Connectez le commutateur d’alimentation, le commutateur de réinitialisation, les haut-parleurs et le témoin d’état système sur le panneau avant du châssis à cet en-tête en fonction des allocations de broches présentées ci-dessous. Notez les broches positives et négatives avant de brancher les câbles. DEL de message/ Commutateur Haut-parleur...
- Page 23 14) F_AUDIO (En-tête Audio du Panneau Avant) L’en-tête audio du panneau avant prend en charge le son haute définition Intel (HD) et le son AC’97. Vous pouvez connecter le module audio du panneau avant de votre châssis à cet en-tête. Assurez-vous que les allocations des câbles du connecteur de module correspondent aux allocations des broches sur l’en-tête de la carte mère.
- Page 24 16) SPDIF_I (En-tête D’entrée S/PDIF, Rouge) Cet en-tête prend en charge l’entrée numérique S/PDIF et peut se connecter à un périphérique audio qui prend en charge une sortie audio numérique via un câble d’entrée S/PDIF en option. Pour acheter le câble d’entrée S/PDIF en option, veuillez contacter votre revendeur local. Broche N°...
- Page 25 18) F_USB1/F_USB2 (En-têtes USB, Jaune) Les en-têtes sont conformes aux spécifications USB 2.0/1.1. Chaque en-tête USB peut fournir deux ports via un support USB en option. Pour acheter le support USB en option, veuillez contacter le revendeur local. Broche N° Définition Alimentation (5V) Alimentation (5V) USB DX- USB DY- USB DX+ USB DY+ MASSE MASSE Absence de broche •...
- Page 26 20) LPT (Connecteur de Port Parallèle) Le connecteur LPT permet d’avoir un port parallèle par le biais d’un câble de port LPT optionnel. Pour acheter le câble de port LPT optionnel, veuillez prendre contact avec votre détaillant. Broche N° Définition Broche N° Définition STB- MASSE AFD- MASSE...
- Page 27 22) CI (En-tête D’intrusion du Châssis) Cette carte mère est dotée d’une fonction de détection de châssis qui détecte si le couvercle du châssis a été retiré. Cette fonction nécessite un châssis avec une conception à détection d’intrusion de châssis. Broche N° Définition Signal MASSE 23) PHASE LED Le nombre de voyants DEL allumés indique la charge du CPU.
- Page 28 Carte mère GA-EP5-DSR/DS - 28 -...
