Manuels Connexes pour Gigabyte GA-EP45T-DS3R
Sommaire des Matières pour Gigabyte GA-EP45T-DS3R

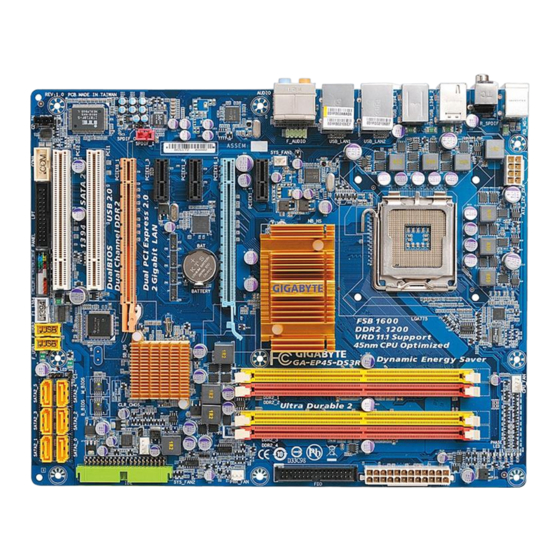

- Page 1 GA-EP45T-DS3R/ GA-EP45T-DS3 Carte mère à socket LGA775 pour les familles de processeurs Intel Core /Intel Pentium / Intel Celeron ® ® ® ® ® Manuel de l’utilisateur Rev. 1001...
- Page 2 Connecteurs du panneau arrière ..............14 Connecteurs internes ..................16 * Pour en savoir plus sur ce produit veuillez vous référer à la version complète du manuel de l'utilisateur (Anglais) sur le site Internet de GIGABYTE. Uniquement pour GA-EP45T-DS3R. - -...
- Page 3 Chapitre 1 Installation matérielle Précautions d’installation La carte mère contient de nombreux circuits et composants électroniques fragiles qui peuvent s’abîmer suite à une décharge électrostatique (ESD). Avant l’installation, lisez attentivement le manuel d’utilisation et suivez les procédures suivantes: • Avant l’installation, ne pas retirer ou casser l’étiquette du numéro de série de la carte mère ou l’étiquette de garantie de la carte mère fournie par votre revendeur. Ces étiquettes sont nécessaires pour la validité de la garantie. • Toujours éteindre l’alimentation secteur en débranchant le cordon d’alimentation de la prise murale avant d’installer ou d’enlever la carte mère ou autres composants matériels.
- Page 4 ® ® coeur/Intel Celeron dans le pack LGA 775 (allez sur le site de GIGABYTE pour voir la liste des dernières prises en charge de UCsupport list.) Mémoire cache L en fonction de l’CPU Bus latéral avant 1600/1333/1066/800 MHz FSB ...
- Page 5 Intégré dans le pont sud J usqu'à 12 ports USB2.0/1.1 ( 8 sur le panneau arrière, 4 via les brackets USB sont connectés aux embases internes USB) Connecteurs internes 1 x connecteur ATX d’alimentation principale à 24 broches 1 x connecteur d’alimentation à 8 broches ATX 12V 1 x connecteur de lecteur de disquettes 1 x connecteur IDE 6 x connecteurs SATA 3Gb/s 1 x en-tête de ventilateur de l’UC x en-têtes de ventilateur du système ...
- Page 6 ® ® Système d’exploitation Prise en charge de Microsoft Windows Vista/XP Facteur de forme Facteur de forme ATX ; 30,5cm x 24,4cm Uniquement pour GA-EP45T-DS3R. (Remarque 1) E n raison de la limitation du système d’exploitation Windows Vista/XP à 2 bits, quand plus de 4 GB de mémoire physique est installé, le volume réel de la mémoire affiché est inférieur à 4 GB. (Remarque 2) P our les systèmes d’exploitation 32 bits Windows Vista/XP uniquement. (Remarque 3) S i vous installez une carte graphique PCI Express, assurez-vous de l’installer dans la fente PCIEX16_1 pour une performance optimale. Quand deux cartes graphiques sont installées, la fente PCIEX16_1 fonctionnera jusqu’au mode x8. (Remarque 4) Si la fonction de contrôle de la vitesse du ventilateur du CPU est prise en charge dépendra du refroidisseur de processeur que vous installerez.
- Page 7 Installation de l’unité centrale et de son dispositif de refroidissement Lisez les lignes directrices qui suivent avant de commencer à installer l’unité centrale: • V euillez vous assurer que la carte mère prend en charge l’unité centrale. (allez sur le site Web de GIGABYTE pour voir la liste de prises en charge des unités centrales les plus récentes.) • Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant avant d’installer l’unité centrale afin de prévenir tout endommagement du matériel.
- Page 8 Etape 5: Une fois que l’unité centrale est correctement insérée, veuillez replacer la plaque de chargement et repousser le levier du support de l’unité centrale à sa position d’origine. Carte mère GA-EP45T-DS3R/DS3 - 8 -...
- Page 9 1-3-2 Installation du dispositif de refroidissement de l’unité centrale Suivez les étapes ci-dessous pour installer correctement le dispositif de refroidissement de l’unité centrale ® sur la carte mère. (la procédure suivante utilise le dispositif de refroidissement encadré Intel comme dispositif de refroidissement d’exemple.) Broche à...
- Page 10 Lisez les lignes directrices suivantes avant de commencer à installer la mémoire: • V euillez vous assurer que la carte mère prend en charge la mémoire. Il est conseillé d’utiliser une mémoire de mêmes capacité, marque, vitesse et puces. (allez sur le site Web de GIGABYTE pour voir la liste de prises en charge des mémoires les plus récentes) • Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant avant d’installer la mémoire, afin de prévenir tout endommagement du matériel.
- Page 11 1-4-2 Installation d’une mémoire Avant d’installer un module de mémoire, assurez-vous d’éteindre l’ordinateur et de débrancher le cordon d’alimentation de la prise de courant afin de prévenir tout endommagement du module de mémoire. Les modules de mémoire (DIMM) DDR2 et DDR3 ne sont pas compatibles entre eux ou avec les modules de mémoire DDR. Assurez-vous d’installer des barrettes DIMM DDR3 sur cette carte mère.
- Page 12 Poussez gentiment vers blanche à l’extrémité l’arrière le levier sur la de la fente PCI Express fente et ensuite levez pour libérer la carte, tout droit la carte en puis tirez la carte hors dehors de la fente. de la fente. Carte mère GA-EP45T-DS3R/DS3 - 1 -...
- Page 13 SATA à l’alimentation externe du support. électrique. Connectez ensuite le câble d’alimentation SATA au connecteur d’alimentation sur le support. Etape 5: Connectez les autres extrémités du câble de signal SATA et le câble d’alimentation SATA à votre périphérique SATA. Pour un périphérique SATA dans un logement externe, il vous suffit de connecter le câble de signal SATA. Avant de connecter le câble de signal SATA, assurez-vous d’éteindre l’alimentation du logement externe. Uniquement pour GA-EP45T-DS3R. - 13 - Installation matérielle...
- Page 14 Description Etat Description Blinking Transmission de données ou réception Orange Débit de 1 Gbps en cours Vert Débit de 100 Mbps Eteint Aucune transmission de données ou Eteint Débit de 10 Mbps Port LAN réception en cours • Lorsque vous retirez le câble branché sur un connecteur du panneau arrière, retirez d’abord le câble de votre périphérique, puis retirez-le de la carte mère. • Quand vous retirez le câble, tirez-le tout droit hors du connecteur. Pour éviter un court-circuit électrique à l’intérieur du connecteur du câble, ne le balancez pas d’un côté à l’autre. Carte mère GA-EP45T-DS3R/DS3 - 14 -...
- Page 15 Connecteur de sortie de haut-parleur central/caisson de basse (Orange) Utilisez ce connecteur audio pour brancher les haut-parleurs centraux/de caisson de basse dans une configuration audio de canal 5.1/7.1. Connecteur de sortie de haut-parleur arrière (Noir) Utilisez ce connecteur audio pour brancher les haut-parleurs arrière dans une configuration audio de canal 4 /5.1/7.1.
- Page 16 20) CLR_CMOS 10) F_PANEL 21) BAT F_AUDIO 22) PHASE LED Lisez les lignes directrices suivantes avant de connecter des périphériques externes: • Assurez-vous d’abord que vous périphériques sont conformes aux connecteurs sur lesquels vous souhaitez les connecter. • Avant d’installer les périphériques, assurez-vous de les éteindre tous ainsi que votre ordinateur. Débranchez la fiche d’alimentation de la prise d’alimentation pour éviter d’endommager les périphériques. • Après avoir installé le périphérique et avoir allumé l’ordinateur, assurez-vous que le câble du périphérique a été correctement branché au connecteur sur la carte mère. Carte mère GA-EP45T-DS3R/DS3 - 16 -...
- Page 17 1/2) ATX_12V_2X4/ATX (connecteur d’alimentation 2x4 12V et connecteur d’alimentation principale 2x12) Avec l’utilisation du connecteur d’alimentation, l’alimentation électrique peut fournir un courant suffisamment stable à tous les composants de la carte mère. Avant de brancher le connecteur d’alimentation, veuillez d’abord vous assurer que l’alimentation électrique est coupée et que tous les périphériques sont correctement installés. Le connecteur d’alimentation possède une conception à sécurité intégrée. Branchez le câble d’alimentation électrique au connecteur d’alimentation dans le bon sens. Le connecteur d’alimentation de 1V fournit du courant à l’unité centrale principalement. Si le connecteur d’alimentation de 12V n’est pas branché, le système ne démarrera pas.
- Page 18 6) FDD (connecteur du lecteur de disquettes) Ce connecteur sert à connecter un lecteur de disquettes. Les types de lecteurs de disquette pris en charge sont les suivants : 60 KB, 720 KB, 1,2 MB, 1,44 MB et 2,88 MB. Avant de connecter un lecteur de disquette, assurez-vous de localiser la broche 1 du connecteur et le câble du lecteur de disquette. La broche 1 du câble est de façon typique désigné par une bande de couleur différente. Carte mère GA-EP45T-DS3R/DS3 - 18 -...
- Page 19 7) IDE (Connecteur IDE) Le connecteur IDE prend en charge jusqu’à deux périphériques IDE, comme des disques durs et des disques optiques. Avant de connecter le câble IDE, localisez la rainure de sécurité sur le connecteur. Si vous souhaitez connecteur deux périphériques IDE, souvenez-vous de placer les cavaliers et le câblage en fonction du rôle des périphériques IDE (par exemple, maître ou esclave). (pour des informations sur la configuration des paramètres maître/esclave pour les périphériques IDE, lisez les instructions des fabricants des périphériques.) 8) SATA2_0/1/2/3/4/5 (Connecteurs SATA 3Gb/s) Les connecteurs SATA sont conformes à la norme SATA 3Gb/s et sont compatibles avec la norme SATA 1,5Gb/s. Chaque connecteur SATA prend en charge un seul périphérique SATA. Broche N° Définition MASSE SATA_4 SATA_ SATA_0 MASSE SATA_5 SATA_3 SATA_1 MASSE Veuillez raccorder l’extrémité en L du câble SATA 3Gb/s à votre disque dur SATA. Uniquement pour GA-EP45T-DS3. - 19 - Installation matérielle...
- Page 20 DEL continue de clignoter quand le système est en état de sommeil S1. La DEL est éteinte quand le système est en état de sommeil S3 /S4 ou hors tension (S5). Broche N° Définition MPD+ MPD- MPD- Etat du système DEL Allumée Clignote S3/S4/S5 Eteinte Uniquement pour GA-EP45T-DS3R. Carte mère GA-EP45T-DS3R/DS3 - 0 -...
- Page 21 10) F_PANEL (En-tête du Panneau Avant) Connectez le commutateur d’alimentation, le commutateur de réinitialisation, les haut-parleurs et le témoin d’état système sur le panneau avant du châssis à cet en-tête en fonction des allocations de broches présentées ci-dessous. Notez les broches positives et négatives avant de brancher les câbles. DEL de message/ Commutateur Haut-parleur Alimentation/Sommeil d’alimentation DEL de disque interrupteur de dur IDE actif réinitialisation • MSG (DEL de message /Alimentation/Sommeil, Jaune): Connecte l’indicateur de l’état de l’alimentation sur le panneau avant Etat système du châssis. La DEL est allumée quand le système est en cours de Allumée fonctionnement.
- Page 22 Sortie de ligne (G) MASSE • Par défaut, l’en-tête audio du panneau avant prend en charge le son HD. Si votre châssis possède un module son AC’97 de panneau avant, référez-vous aux instructions sur la façon d’activer la fonctionnalité AC’97 via le logiciel audio dans le chapitre 5, “Configuration audio à un canal /4/5.1/7.1” • Quand vous utilisez un module son AC’97 du panneau avant, vous pouvez utiliser les connecteurs du panneau avant ou arrière, mais pas les deux à la fois. • Certains châssis prévoient un module audio de panneau avant qui possède des connecteurs séparés sur chaque câble au lieu d’une seule prise. Pour des informations sur la connexion d’un module audio du panneau avant qui possède différentes allocations de câbles, veuillez contacter le fabricant du châssis. 12) CD_IN (Connecteur D’entrée CD, Noir) Vous pouvez connecter le câble audio fourni avec votre lecteur optique à l’en-tête. Broche N° Définition CD-L MASSE MASSE CD-R Carte mère GA-EP45T-DS3R/DS3 - -...
- Page 23 13) SPDIF_I (En-tête D’entrée S/PDIF, Rouge) Cet en-tête prend en charge l’entrée numérique S/PDIF et peut se connecter à un périphérique audio qui prend en charge une sortie audio numérique via un câble d’entrée S/PDIF en option. Pour acheter le câble d’entrée S/PDIF en option, veuillez contacter votre revendeur local. Broche N° Définition Alimentation SPDIFI MASSE 14) SPDIF_O (Connecteur Sortie S/PDIF) Ce connecteur prend en charge la sortie S/PDIF numérique et permet de connecter un câble audio numérique S/PDIF (fourni par les cartes d’extension) pour la sortie audio numérique de votre carte mère vers certaines cartes d’extension comme les cartes graphiques et les cartes audio. Par exemple, il est possible que pour certaines cartes graphiques vous deviez utiliser un câble audio numérique S/PDIF pour la sortie audio numérique de votre carte mère sur votre carte graphique si vous connectez un écran...
- Page 24 16) F1_1394 (embase IEEE 1394a, grise) Les embases sont conformes aux spécifications IEEE 1394a. Chaque embase IEEE 1394a peut fournir un port IEEE 1394a via un bracket IEEE 1394a en option. Pour acheter l’équerre IEEE 1394a en option, veuillez contacter le revendeur local. Broche N° Définition TPA+ TPA- MASSE MASSE TPB+ TPB- Alimentation (1V) Alimentation (1V) Absence de broche MASSE • Ne branchez pas le câble du bracket USB dans l’embase IEEE 1394a. • Avant d’installer le support IEEE 1394a, assurez-vous d’éteindre votre ordinateur et de débrancher le cordon d’alimentation de la prise de courant afin de prévenir tout endommagement du bracket IEEE 1394a. • Pour connecter un périphérique IEEE 1394a, connectez une extrémité du câble du périphérique à votre ordinateur, puis connectez l’autre extrémité du câble au périphérique IEEE 1394a. Assurez-vous que le câble est fermement connecté. Carte mère GA-EP45T-DS3R/DS3 - 4 -...
- Page 25 17) LPT (Connecteur de Port Parallèle) Le connecteur LPT permet d’avoir un port parallèle par le biais d’un câble de port LPT optionnel. Pour acheter le câble de port LPT optionnel, veuillez prendre contact avec votre détaillant. Broche N° Définition Broche N° Définition STB- MASSE AFD- MASSE ERR- MASSE INIT- ACK- MASSE SLIN- BUSY MASSE MASSE Absence de broche MASSE SLCT MASSE 18) COMA (Connecteur de Port Série,Blanc) Le connecteur COMA permet d’avoir un port série par le biais d’un câble de port COM optionnel. Pour acheter le câble de port COM optionnel, veuillez prendre contact avec votre détaillant. Broche N°...
- Page 26 BIOS) et réinitialiser les valeurs du CMOS aux paramètres usine par défaut. Pour effacer les valeurs du CMOS, placez un couvercle de cavalier sur les deux broches pour court-circuiter temporairement les deux broches ou utilisez un objet métallique comme un tournevis pour toucher les deux broches pendant quelques secondes. Ouvrir: Normal Court: Libérer la mémoire CMOS • Toujours éteindre votre ordinateur et débrancher le cordon d’alimentation de la prise de courant avant d’effacer les valeurs du CMOS. • Après avoir effacé les valeurs du CMOS et avant d’allumer votre ordinateur, veillez à retirer le couvercle de cavalier du cavalier. Dans le cas contraire, cela peut endommager la carte mère. • Après le redémarrage du système, allez dans la configuration BIOS pour charger les paramètres usine par défaut (sélectionnez Load Optimized Defaults) ou configurez manuellement les paramètres BIOS (référez-vous au chapitre 2, “Configurations BIOS”). Carte mère GA-EP45T-DS3R/DS3 - 6 -...
- Page 27 21) BAT (BATTERIE) La batterie apporte du courant pour conserver les valeurs (comme les configurations BIOS, les informations de date et d’heure) dans le CMOS quand l’ordinateur est éteint. Remplacez la batterie quand sa tension chute à un niveau faible ou quand les valeurs du CMOS peuvent ne pas être fidèles ou avoir été perdues. Vous pouvez effacer les valeurs CMOS en retirant la batterie: 1. Eteignez l’ordinateur et débranchez le câble d’alimentation. 2. Sortez délicatement la batterie du support de batterie et mettez-la de côté pendant une minute. (sinon vous pouvez utiliser un objet métallique comme un tournevis pour toucher les bornes positive et négative dans le support de la batterie et les court-circuiter pendant cinq secondes) 3. Replacez la batterie. 4. Branchez la fiche d’alimentation et redémarrez l’ordinateur. • Eteignez toujours votre ordinateur et débranchez le câble d’alimentation avant de remplacer la batterie. • Remplacez la batterie par une batterie équivalente. Danger d’explosion si la batterie n’est pas correctement remplacée. • Contactez le lieu d’achat ou le revendeur local si vous ne pouvez pas remplacer la batterie par vous-même ou si vous n’êtes pas certain(e) du modèle de batterie. • Quand vous installez la batterie, notez l’orientation du côté positif (+) et du côté négatif (-) de la batterie (le côté positif devrait être tourné vers le haut). • Les batteries usagées doivent être manipulées en fonction des réglementations locales. 22) PHASE LED Le nombre de voyants DEL allumés indique la charge du CPU. Plus la charge du CPU est élevée, plus il y a de voyants DEL allumés.
- Page 28 Carte mère GA-EP45T-DS3R/DS3 - 8 -...
- Page 29 - 9 - Installation matérielle...
