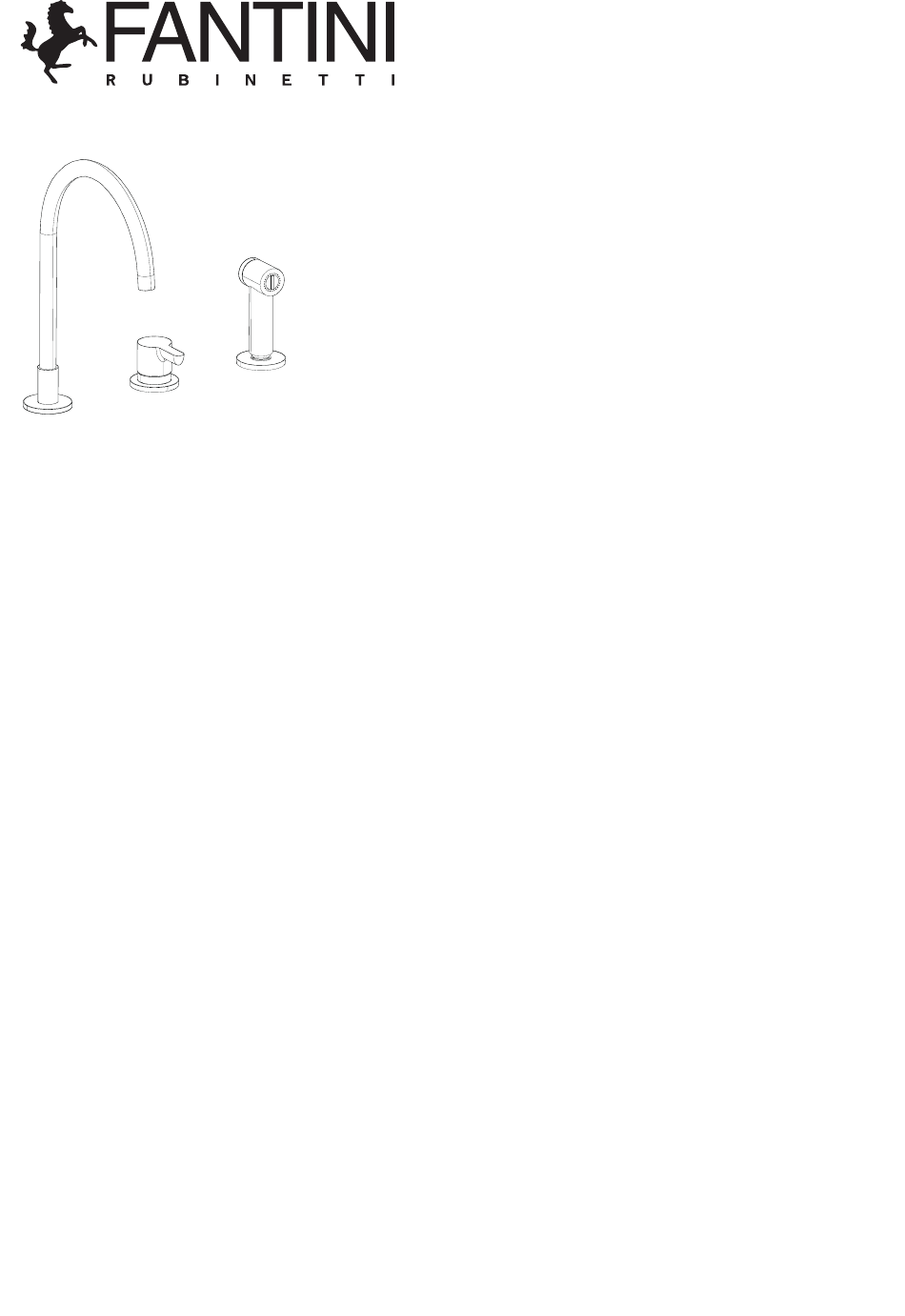

- Page 1 ICONA Istruzioni / Instructions / Instructions De Montage / Bedienungsanleitung / Instrucciones ART. R551...
- Page 2 UTENSILI NECESSARI - NECESSARY TOOLS - OUTILS NÉCESSAIRES ERFORDERLICHE WERKZEUGE - HERRAMIENTAS NECESARIAS - FERRAMENTAS NECESSARIES 2 mm 23mm 27mm DATI TECNICI - TECHINCAL DETAILS - DONNÉES TECHNIQUES TECHNISCHE DATEN - DATOS TÉCNICOS - DADOS TÉCNICOS Pressione minima Minimum pressure Pression minimum 1 BAR Pressione massima...
- Page 3 DATI TECNICI - TECHINCAL DETAILS - DONNÉES TECHNIQUES TECHNISCHE DATEN - DATOS TÉCNICOS - DADOS TÉCNICOS Se la pressione dell’acqua è superiore a 5 bar, è preferibile installare un riduttore di pressione a monte dell’alimentazione per evitare vibrazioni e rendere regolare la regolazione della temperatura. If water pressure is above 5 bar, it is advisable to install a flow restrictor upstream of the water supply to avoid vibrations and regulate temperature.
- Page 4 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALCIÓN - PRÉ-INSTALAÇÃO R551 Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters. Ces mitigeurs peuvent être utilisés avec des accumulateurs d’...
- Page 5 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALCIÓN - PRÉ-INSTALAÇÃO INSTALLAZIONE DEI FLESIBILI (INCLUSI): avvertenze Utilizzare solo i tubi flessibili in dotazione. Verificare presenza e perfetto stato della cucitura su entrambi i lati dei tubi flessibili prima dell'installazione. Avvitare manualmente il connettore con una guarnizione OR (coppia massima di serraggio di 3 Nm). Avvitare i connettori con una guarnizione di tenuta (dadi) a mano e quindi serrare di un quarto di giro con una chiave appropriata.
- Page 6 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALCIÓN - PRÉ-INSTALAÇÃO INSTALLATION BEULEN (EIN- INSTALLING THE FLEXIBLE HOSES (SUP- DIN6 = 25mm - 1” SCHLIESSLICH): Warnhinweise PLIED): warning DIN8 = 30mm - 1 1/8” Verwenden Sie nur die mitgelieferten Schläu- DIN10 = 35mm - 3/8”...
- Page 7 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALCIÓN - PRÉ-INSTALAÇÃO INSTALACIÓN DE LOS FLEXOS (INCLUIDOS): advertencias Utilice solo las mangueras suministradas. Verificar presencia y perfecto estado de la costura en ambos lados de las mangueras antes de la instalación. Atornille manualmente el conector con una junta OR (par máximo de apriete de 3 Nm). Atornille los conectores con una junta de sellado (tuercas) a mano y luego apriete un cuarto de vuelta con una llave adecuada.
- Page 8 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 2 mm...
- Page 9 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 2 7mm...
- Page 10 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 2 7mm...
- Page 11 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Page 12 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Page 13 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Page 14 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Page 15 - USO - UTILISATION GEBRAUCH - USO - UTILIZAÇÃO...
- Page 16 - UTILISATION UTILIZAÇÃO...
- Page 17 Note / Notes / Notes / Notizen / Notas...
- Page 18 Note / Notes / Notes / Notizen / Notas...
- Page 19 Note / Notes / Notes / Notizen / Notas...
- Page 20 Fratelli Fantini Spa via Buonarroti, 4 Pella (NO) Italia T +39 0322 918411 r.a. F +39 0322 969530 fantini@fantini.it www.fantini.it...
