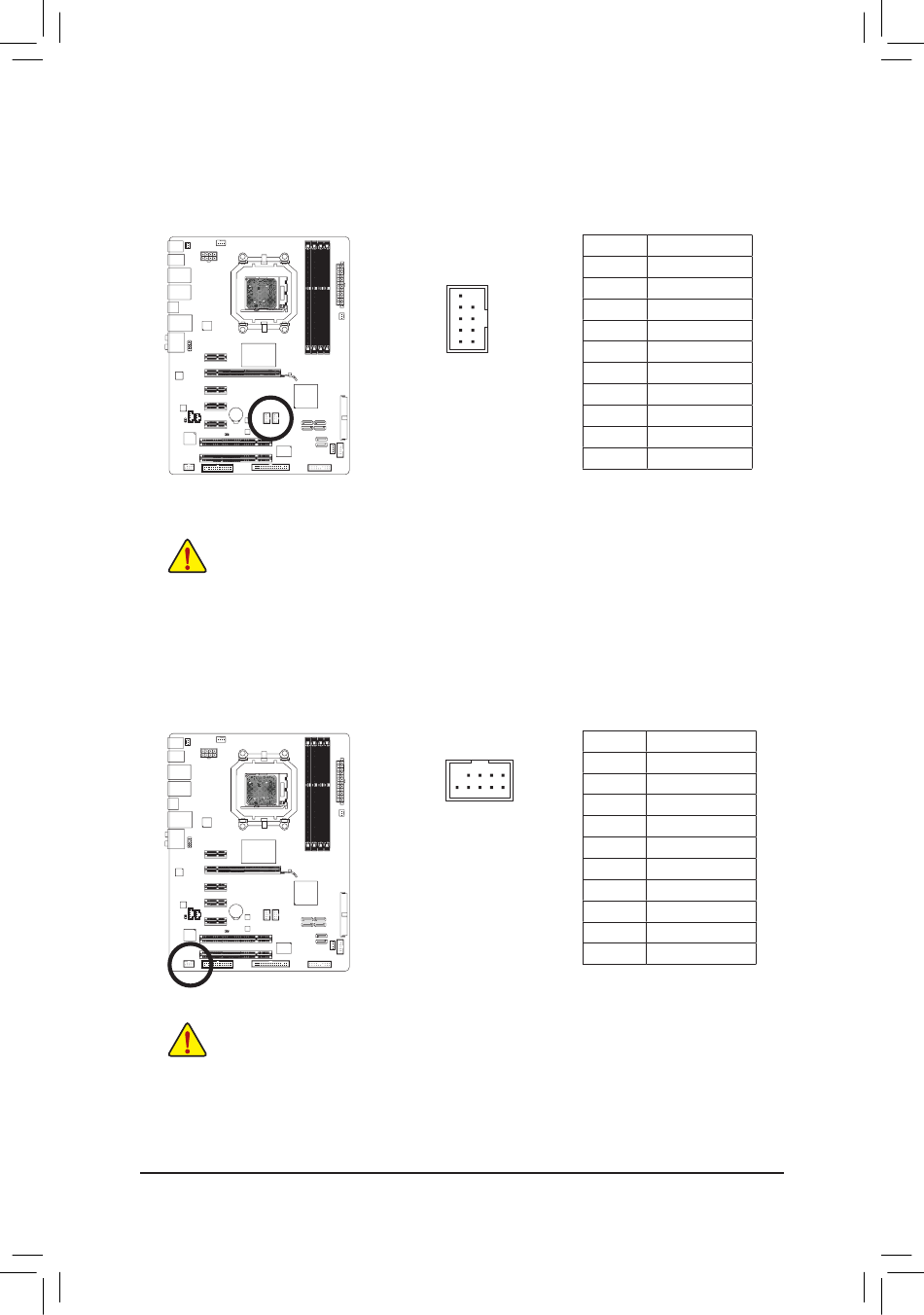

14) F_USB1/F_USB2 (En-têtes USB)
Les en-têtes sont conformes aux spécifications USB 2.0/1.1. Chaque en-tête USB peut fournir deux
ports via un support USB en option. Pour acheter le support USB en option, veuillez contacter le
revendeur local.
15) F_1394 (Embase IEEE 1394a)
Les embases sont conformes aux spécifications IEEE 1394a. Chaque embase IEEE 1394a peut fournir
UG
un port IEEE 1394a via un bracket IEEE 1394a en option. Pour acheter l'équerre IEEE 1394a en option,
T
veuillez contacter le revendeur local.
Installation matérielle
• Ne branchez pas le câble (à 2x5 broches) du support IEEE 1394 dans l'en-tête USB.
• Avant d'installer le support USB, assurez-vous d'éteindre votre ordinateur et de débrancher le
cordon d'alimentation de la prise de courant afin de prévenir tout endommagement du support
USB.
Ne branchez pas le câble du bracket USB dans le connecteur IEEE 1394a.
•
Avant d'installer le support IEEE 1394a, assurez-vous d'éteindre votre ordinateur et
•
de débrancher le cordon d'alimentation de la prise de courant afin de prévenir tout
endommagement du bracket IEEE 1394a.
Pour connecter un périphérique IEEE 1394a, reliez une extrémité du câble du périphérique à
•
votre ordinateur puis relies l'autre extrémité du câble au périphérique IEEE 1394a. Assurez-
vous que le câble est fermement connecté.
Broche N. Définition
10
9
2
1
Broche N. Définition
9
1
10
2
- 22 -
Alimentation (5V)
1
Alimentation (5V)
2
USB DX-
3
USB DY-
4
USB DX+
5
USB DY+
6
MASSE
7
MASSE
8
Pas de broche
9
NC
10
TPA+
1
TPA-
2
MASSE
3
MASSE
4
TPB+
5
TPB-
6
Alimentation (12V)
7
Alimentation (12V)
8
Pas de broche
9
MASSE
10
