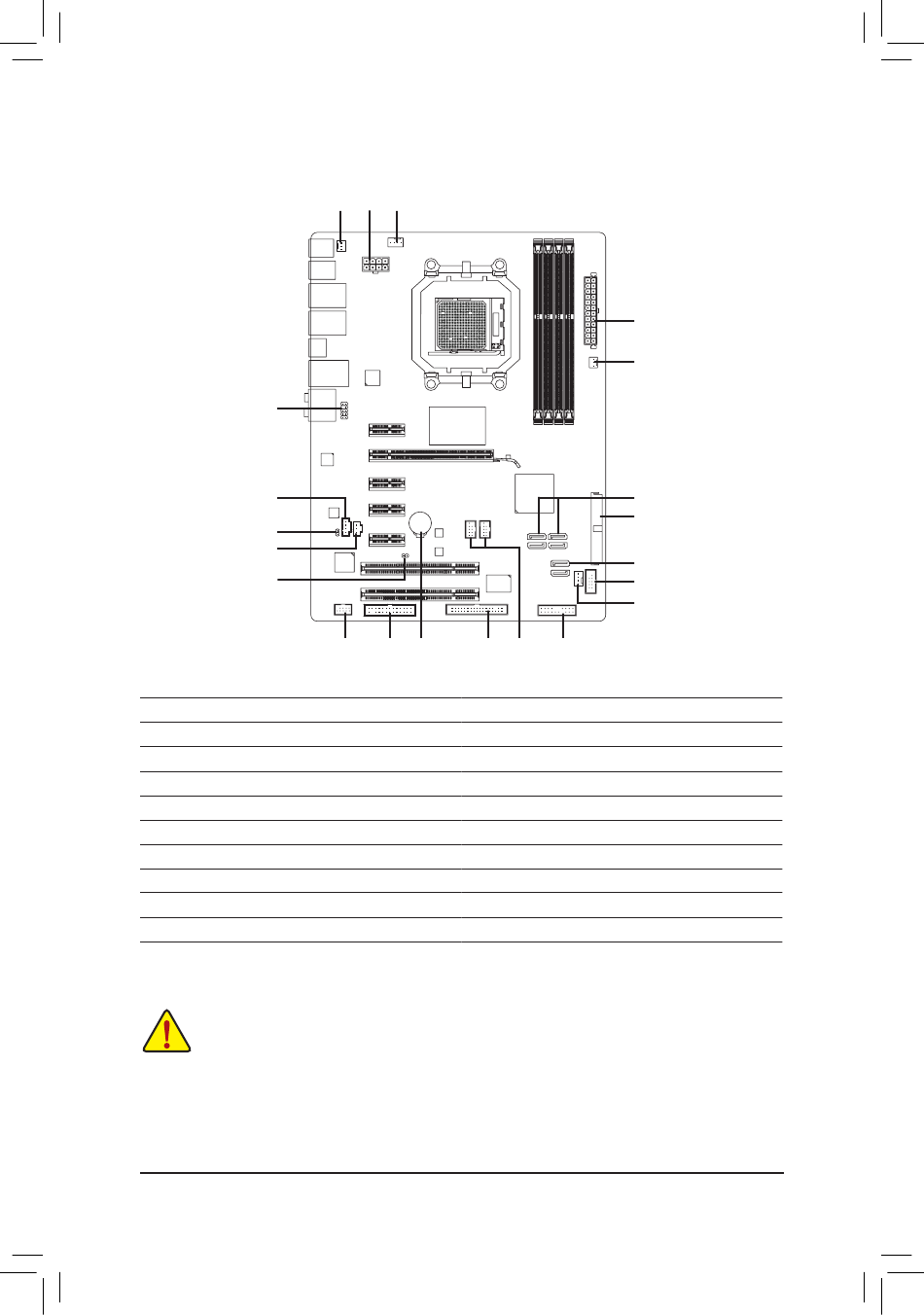

Connecteurs internes
10
11
13
12
19
1)
ATX_12V_2X4
2)
ATX
3)
CPU_FAN
4)
SYS_FAN1/2
5)
PWR_FAN
6)
FDD
7)
IDE
8)
SATA2_0/1/2/3/4/5
9)
F_PANEL
10)
F_AUDIO
Lisez les lignes directrices suivantes avant de connecter des périphériques externes:
Assurez-vous d'abord que vous périphériques sont conformes aux connecteurs sur lesquels
•
vous souhaitez les connecter.
Avant d'installer les périphériques, assurez-vous de les éteindre tous ainsi que votre ordinateur.
•
Débranchez la fiche d'alimentation de la prise d'alimentation pour éviter d'endommager les
périphériques.
Après avoir installé le périphérique et avoir allumé l'ordinateur, assurez-vous que le câble du
•
périphérique a été correctement branché au connecteur sur la carte mère.
4
1
3
15
17
18
6
14
11)
12)
13)
14)
15)
16)
17)
18)
19)
- 15 -
2
5
8
7
8
16
4
9
CD_IN
SPDIF_IN
SPDIF_OUT
F_USB1/F_USB2
F_1394
COMA
LPT
BAT
CLR_CMOS
Installation matérielle
