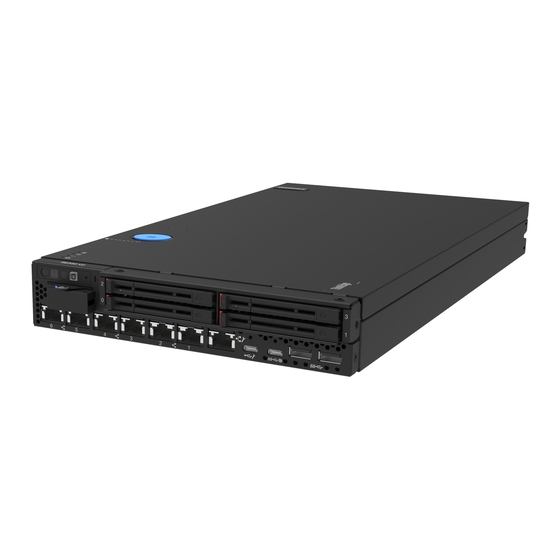

Page 1 Guide de maintenance du matériel ThinkEdge SE350 V2 Types de machine : 7DA9...
Page 2 Avant d'utiliser le présent document et le produit associé, prenez connaissance des consignes et instructions de sécurité disponibles à l'adresse : http://thinksystem.lenovofiles.com/help/topic/safety_documentation/pdf_files.html En outre, assurez-vous que vous avez pris connaissance des conditions générales de la garantie Lenovo associée à votre serveur, disponibles à l’adresse : http://datacentersupport.lenovo.com/warrantylookup Première édition (Mars 2023)
Page 4 Problèmes liés à la mémoire ..169 Contact du support ... . . 183 Problèmes liés au moniteur et à la vidéo . . . 171 Annexe B.
Page 5 Vor der Installation dieses Produkts die Sicherheitshinweise lesen. Prima di installare questo prodotto, leggere le Informazioni sulla Sicurezza. Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. © Copyright Lenovo 2023...
Page 6 62368-1 et IEC 60950-1, la norme pour la sécurité des équipements électroniques dans le domaine de l'audio/vidéo, de la technologie des informations et des technologies de communication. Lenovo suppose que vous êtes habilité à effectuer la maintenance du matériel et formé à l'identification des risques dans les produits présentant des niveaux de courant électrique.
Page 7 • Vérifiez que la couche isolante n'est pas effilochée, ni déchirée. 3. Vérifiez l'absence de modifications non agréées par Lenovo. Étudiez avec soin le niveau de sécurité des modifications non agréées par Lenovo. 4. Vérifiez la présence éventuelle de conditions dangereuses dans le serveur (obturations métalliques, contamination, eau ou autre liquide, signes d'endommagement par les flammes ou la fumée).
Page 8 Guide de maintenance du matériel ThinkEdge SE350 V2...
Page 9 • N'essayez pas de soulever un objet trop lourd pour vous. Si vous devez soulever un objet lourd, lisez attentivement les consignes suivantes : – Veillez à être bien stable pour ne pas risquer de glisser. – Répartissez le poids de l'objet sur vos deux jambes. © Copyright Lenovo 2023...
Page 10 62368-1 et IEC 60950-1, la norme pour la sécurité des équipements électroniques dans le domaine de l'audio/vidéo, de la technologie des informations et des technologies de communication. Lenovo suppose que vous êtes habilité à effectuer la maintenance du matériel et formé à l'identification des risques dans les produits présentant des niveaux de courant électrique.
Page 11 • Vérifiez que la couche isolante n'est pas effilochée, ni déchirée. 3. Vérifiez l'absence de modifications non agréées par Lenovo. Étudiez avec soin le niveau de sécurité des modifications non agréées par Lenovo. 4. Vérifiez la présence éventuelle de conditions dangereuses dans le serveur (obturations métalliques, contamination, eau ou autre liquide, signes d'endommagement par les flammes ou la fumée).
Page 12 Manipulation des dispositifs sensibles à l'électricité statique Consultez ces instructions avant de manipuler des dispositifs sensibles à l’électricité statique, afin de réduire les risques d’endommagement lié à une décharge électrostatique. Attention : Empêchez l'exposition à l'électricité statique, laquelle peut entraîner l'arrêt du système et la perte de données, en conservant les composants sensibles à...
Page 13 146. Des informations sur l'optimisation des performances mémoire et la configuration de la mémoire sont disponibles sur le site Lenovo Press à l'adresse suivante : https://lenovopress.lenovo.com/servers/options/memory En outre, vous pouvez utiliser un configurateur de mémoire, qui est disponible sur le site suivant : https://dcsc.lenovo.com/#/memory_configuration...
Page 14 • Une étiquette sur chaque barrette DIMM identifie son type. Ces informations sont au format xxxxx nRxxx PC4-xxxxx-xx-xx-xxx, où n indique si la barrette DIMM est à un seul rang (n=1) ou à double rang (n=2). • Lors du remplacement d'une barrette DIMM, le serveur offre une fonction d'activation de barrette DIMM automatique qui vous évite de devoir activer la nouvelle barrette DIMM manuellement à...
Page 15 Ordre d'installation des barrettes DRAM DIMM Cette section contient des informations sur l'installation correcte des barrettes DRAM DIMM. Ordre d'installation en mode mémoire indépendant En mode mémoire indépendant, les canaux de mémoire peuvent être remplis par des barrettes DIMM dans n'importe quel ordre et vous pouvez remplir tous les canaux de chaque processeur dans n'importe quel ordre sans condition de correspondance.
Page 16 « Mise hors tension du serveur » à la page Mise hors tension du serveur Le serveur reste en état de veille lorsqu’il est connecté à une source d’alimentation, ce qui permet au Lenovo XClarity Controller de répondre aux demandes distantes de mise sous tension. Pour couper l'alimentation du serveur (voyant d'état d'alimentation éteint), vous devez déconnecter tous les câbles d'alimentation.
Page 17 Guide de configuration Suivez les instructions de cette section pour retirer ou installer le boîtier, le manchon de nœud et le nœud sur les options de montage associées. 　 Remarques : ThinkEdge SE350 V2 est conçu pour être utilisé avec différentes options de montage. •...
Page 18 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Page 19 Figure 2. Retrait des vis du support de transport Etape 2. Tirez le support de transport hors du boîtier. Figure 3. Retrait du support de transport Vidéo de démonstration Découvrez la procédure sur YouTube (Facultatif) Retrait du boîtier de l'armoire Remarques : •...
Page 20 Etape 2. Le cas échéant, ouvrez les loquets de déblocage de l'armoire et retirez les vis qui fixent le boîtier aux glissières. Figure 4. Retrait des vis des loquets de déblocage d'armoire Taquets de déblocage d'armoire Vis avant Etape 3. Selon la configuration spécifique, la procédure de retrait du boîtier des glissières peut s'effectuer d'une des manières suivantes.
Page 21 Figure 5. Retrait du boîtier de l'armoire en le faisant glisser 2. (Facultatif) Si nécessaire, retirez les glissières internes du boîtier. – Le cas échéant, retirez les vis qui fixent les glissières internes au boîtier. Figure 6. Retrait des vis des glissières internes –...
Page 22 Figure 7. Retrait des glissières internes Procédure 2 : en faisant pivoter et en soulevant le boîtier pour le sortir des glissières. Appuyez sur les points de contact bleus à l'avant des glissières internes. Faites pivoter avec précaution le boîtier vers le haut comme indiqué. Sortez le boîtier des glissières en le soulevant.
Page 23 – Assurez-vous que deux personnes soulèvent le boîtier ensemble et que les mains sont positionnées comme illustré. Une fois cette tâche terminée • Déposez précautionneusement le boîtier sur une surface de protection électrostatique plate. Retrait d'un nœud du boîtier Remarques : •...
Page 24 Figure 9. Retrait d'un nœud d'un boîtier 1U2N • Boîtier 2U2N Figure 10. Retrait d'un nœud d'un boîtier 2U2N 　 Une fois cette tâche terminée Guide de maintenance du matériel ThinkEdge SE350 V2...
Page 25 • Déposez avec précaution le nœud sur une surface de protection électrostatique plate. • Installez un nœud de remplacement (voir « Installation d'un nœud sur l'armoire » à la page 17) ou un panneau factice de nœud dans la baie de nœud du boîtier. •...
Page 26 Remarques : • Pour plus de détails sur les options de rail pour l’installation en rack, consultez les Guides d’installation des rails à la page 　 Installation d'un nœud dans un boîtier Procédure Etape 1. Insérez le nœud de traitement dans la baie de nœud jusqu'à la butée. •...
Page 27 Figure 12. Installation d'un nœud dans un boîtier 2U2N Etape 2. Branchez les câbles de l'adaptateur d'alimentation externe au nœud. Remarque : Pour un boîtier 1U2N, installez le couvre-câble d'alimentation après avoir branché les câbles d'adaptateur d'alimentation externe au nœud (voir «...
Page 28 Figure 13. Installation des glissières internes – Le cas échéant, serrez les vis pour fixer les glissières internes au boîtier. Figure 14. Installation des vis des glissières internes 2. Soulevez et faites glisser le boîtier dans les glissières. – Soulevez avec précaution le boîtier et alignez-le sur les glissières de l'armoire. Positionnez ensuite le boîtier comme indiqué, puis poussez-le dans l'armoire.
Page 29 Figure 15. Installation du boîtier dans l'armoire en le faisant glisser Procédure 2 : en faisant pivoter et en plaçant le boîtier dans les glissières. 1. Enfoncez le boîtier dans les glissières. – Poussez les glissières vers l'avant jusqu'à l'enclenchement (à deux reprises) des glissières internes.
Page 30 Figure 16. Installation du boîtier dans l'armoire en le tournant Attention : – Assurez-vous que deux personnes soulèvent le boîtier ensemble et que les mains sont positionnées comme illustré. 2. Faire glisser le boîtier dans l'armoire. – Soulevez les leviers de verrouillage des deux côtés des glissières. –...
Page 31 Etape 2. (Facultatif) Si nécessaire, ouvrez les loquets de déblocage de l'armoire et serrez les vis pour fixer fermement le boîtier à l'armoire. 　 Figure 18. Installation des vis sur les loquets de déblocage de l'armoire Taquets de déblocage d'armoire Vis avant 　...
Page 32 Figure 20. Installation des vis du support de transport 　 Une fois cette tâche terminée • Terminez le remplacement des composants (voir « Fin du remplacement des composants » à la page 128). Remplacement du filtre anti-poussière Suivez les instructions de cette section pour retirer ou installer un filtre anti-poussière. Le serveur peut être livré...
Page 33 • Selon la configuration spécifique, il est possible que le nœud, le boîtier ou les rails diffèrent des illustrations figurant dans cette section. • Pour plus de détails sur les options de rail pour l’installation en rack, consultez les Guides d’installation des rails à...
Page 34 • Il est recommandé d'avoir un filtre anti-poussière en place lorsque le serveur est en cours de fonctionnement. Installation d'un filtre anti-poussière dans le support de transport d'un boîtier Remarques : • Selon la configuration spécifique, il est possible que le nœud, le boîtier ou les rails diffèrent des illustrations figurant dans cette section.
Page 35 Retrait d'un adaptateur d'alimentation Suivez les instructions de cette section pour retirer des adaptateurs d'alimentation. À propos de cette tâche Pour éviter tout danger, veillez à bien lire et respecter les consignes de sécurité. • S002 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité.
Page 36 Figure 23. Retrait du couvre-câble d'alimentation, boîtier 1U2N • Pour un boîtier 2U2N : poussez le couvre-câble d'alimentation légèrement vers l'arrière du nœud, puis retirez-le. Figure 24. Retrait du couvre-câble d'alimentation, boîtier 2U2N Etape 2. Inclinez avec précaution l'adaptateur d'alimentation vers le haut et retirez-le du boîtier. Boîtier 1U2N Guide de maintenance du matériel ThinkEdge SE350 V2...
Page 37 Figure 25. Retrait de l'adaptateur d'alimentation, boîtier 1U2N Boîtier 2U2N Figure 26. Retrait de l'adaptateur d'alimentation, boîtier 2U2N Etape 3. Débranchez le câble de l’adaptateur d’alimentation du câble de la passerelle qui relie l’adaptateur et le nœud. 　 Une fois cette tâche terminée •...
Page 38 ° 278/2009 (ErP Lot7) pour l’alimentation externe du produit. Tableau 1. Alimentation externe ThinkEdge 300 W 230 V/115 V Informations publiées Valeur et précision Unité Nom du fabricant Lenovo Identificateur de modèle ADL300SDC3A Tension d’entrée 100-240 50-60 Fréquence d’entrée CA Tension de sortie 20.0...
Page 39 ATTENTION : N'ouvrez jamais un bloc d'alimentation ou tout autre élément sur lequel cette étiquette est apposée. Des niveaux dangereux de tension, courant et électricité sont présents dans les composants qui portent cette étiquette. Aucune pièce de ces composants n'est réparable. Si vous pensez qu'ils peuvent être à...
Page 40 Figure 28. Installation d'un adaptateur d'alimentation dans le support, boîtier 2U2N Etape 3. Branchez le câble d'adaptateur d'alimentation sur le nœud. Etape 4. Installez le couvre-câble d'alimentation dans le support de d'adaptateur d'alimentation. Pour un boîtier 1U2N : alignez le couvre-câble d'alimentation sur l'emplacement, puis poussez le couvre-câble légèrement vers l'arrière du nœud jusqu'à...
Page 41 Figure 30. Installation d'un couvre-câble d'alimentation, boîtier 2U2N Serrez les deux vis pour fixer le couvre-câble d’alimentation. 　 Une fois cette tâche terminée • Rebranchez tous les cordons d'alimentation et tous les câbles externes. • Branchez les cordons d'alimentation et mettez le serveur sous tension (voir «...
Page 42 Retrait de la grille d'aération Suivez les instructions de cette section pour retirer la grille d'aération. À propos de cette tâche Pour éviter tout danger, veillez à bien lire et respecter les consignes de sécurité. • S002 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité.
Page 43 Pincez les deux côtés de la grille d'aération ; libérez ensuite la grille d'aération de son emplacement. Soulevez la grille d'aération pour la retirer du nœud. 　 Figure 31. Retrait de la grille d'aération Attention : Avant de mettre le serveur sous tension, remplacez la grille d'aération en place pour assurer une ventilation et un refroidissement corrects du système.
Page 44 Installation d'une grille d'aération Suivez les instructions de cette section pour installer une grille d'aération. À propos de cette tâche Pour éviter tout danger, veillez à bien lire et respecter les consignes de sécurité. • S002 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité.
Page 45 Figure 32. Installation d'une grille d'aération Etape 2. Abaissez la grille d'aération dans l'emplacement, puis enfoncez la grille d'aération jusqu'à ce qu'elle soit solidement fixée. 　 Une fois cette tâche terminée • Terminez le remplacement des composants (voir « Fin du remplacement des composants » à la page 128).
Page 46 • S004 ATTENTION : Lors du remplacement de la pile au lithium, remplacez-la uniquement par une pile Lenovo de la référence spécifiée ou d'un type équivalent recommandé par le fabricant. Si votre système est doté d'un module contenant une batterie au lithium, remplacez-le uniquement par un module identique, produit par le même fabricant.
Page 47 – Durant la conception de ce produit, Lenovo n’a eu de cesse de penser à la sécurité de l’utilisateur. La pile au lithium doit être manipulée avec précaution afin d'éviter tout danger. Assurez-vous de suivre les instructions de cette rubrique lors du remplacement de la pile.
Page 48 • S004 ATTENTION : Lors du remplacement de la pile au lithium, remplacez-la uniquement par une pile Lenovo de la référence spécifiée ou d'un type équivalent recommandé par le fabricant. Si votre système est doté Guide de maintenance du matériel ThinkEdge SE350 V2...
Page 49 • Lors du remplacement d'une pile CMOS, tenez compte des informations suivantes : – Durant la conception de ce produit, Lenovo n’a eu de cesse de penser à la sécurité de l’utilisateur. La pile au lithium doit être manipulée avec précaution afin d'éviter tout danger. Assurez-vous de suivre les instructions de cette rubrique lors du remplacement de la pile.
Page 50 Figure 35. Positions des emplacements de pile CMOS Batterie du système 3 V batterie de sécurité 3 V • Assurez-vous que le côté positif (+) de la pile CMOS est orienté vers le haut. Etape 2. Installez une pile CMOS dans le socket. Faites pivoter la pile CMOS pour l'insérer dans le socket.
Page 51 • Terminez le remplacement des composants (voir « Fin du remplacement des composants » à la page 128). • Mettez le serveur sous tension ; ensuite, réinitialisez la date, l’heure, ainsi que tous les mots de passe. 　 Vidéo de démonstration Découvrez la procédure sur YouTube Remplacement d'une unité...
Page 52 Important : • Pour éviter tout dommage sur les connecteurs d'unité lors du retrait ou de l'installation d'une unité remplaçable à chaud, assurez-vous que – le nœud est solidement placé dans un boîtier ou que – le carter supérieur est en place et entièrement fermé lorsque le nœud n'est pas installé dans un boîtier.
Page 53 Vidéo de démonstration Découvrez la procédure sur YouTube Retrait du boîtier d'unités de disque dur Suivez les instructions énoncées dans cette section pour retirer le boîtier d'unités de disque dur du nœud. À propos de cette tâche Pour éviter tout danger, veillez à bien lire et respecter les consignes de sécurité. •...
Page 54 Figure 38. Retrait des vis du boîtier d'unités de disque dur Etape 3. Retirez le boîtier d'unités de disque dur du nœud. 　 Figure 39. Retrait du boîtier d'unités de disque dur 　 Une fois cette tâche terminée • Posez le boîtier d'unités de disque dur sur une surface de protection électrostatique plate. •...
Page 55 Vidéo de démonstration Découvrez la procédure sur YouTube Retrait d'un fond de panier d'unité Suivez les instructions de la présente section pour retirer un fond de panier d'unité du boîtier d'unités de disque dur. À propos de cette tâche Pour éviter tout danger, veillez à bien lire et respecter les consignes de sécurité. •...
Page 56 • Débranchez tous les câbles des fonds de panier d'unité ; retirez ensuite le boîtier d'unités de disque dur du nœud (voir « Retrait du boîtier d'unités de disque dur » à la page 45). • Posez le boîtier d'unités de disque dur sur une surface de protection électrostatique plate. Etape 2.
Page 57 Une fois cette tâche terminée • Installez une unité de remplacement (voir « Installation d'un fond de panier d'unité » à la page 49). • Si vous devez renvoyer le composant, suivez toutes les instructions d'emballage et utilisez les emballages que vous avez reçus pour le transport.
Page 58 Alignez Fond de panier d'unité 1 (inférieur) avec les broches de guidage, les trous de vis et les bords du boîtier d’unités de disque dur ; ensuite, placez le fond de panier vers le bas et fixez- le en place. Serrez les deux vis à...
Page 59 Une fois cette tâche terminée • Poursuivez en installant le boîtier d'unités de disque dur dans le nœud (voir « Installation d'un boîtier d'unités de disque dur » à la page 51). • Branchez tous les câbles nécessaires au(x) fond(s) de panier d'unité (voir «...
Page 60 Etape 2. Alignez le boîtier d'unités de disque dur sur le nœud. Etape 3. Mettez le boîtier d'unités de disque dur en place. 　 Figure 44. Installation d'un boîtier d'unité de disque dur Etape 4. Serrez les quatre vis. 　 Figure 45.
Page 61 • Pour obtenir une liste exhaustive des périphériques en option pris en charge par le serveur, consultez le site https://serverproven.lenovo.com • Les baies d'unité sont numérotées pour indiquer l'ordre d'installation (en partant de « 0 »). Suivez l'ordre d'installation.
Page 62 • Pour éviter tout dommage sur les connecteurs d'unité lors du retrait ou de l'installation d'une unité remplaçable à chaud, assurez-vous que – le nœud est solidement placé dans un boîtier ou que – le carter supérieur est en place et entièrement fermé lorsque le nœud n'est pas installé dans un boîtier.
Page 63 – Si le voyant d'activité de l'unité vert clignote, l'unité est en cours d'utilisation. Remarque : Pour plus d'informations sur les voyants d'unité, voir « Voyants d’unité » à la page 155. • Si nécessaire, installez le support de boîtier sur le boîtier (voir «...
Page 64 Pales de ventilateurs mobiles dangereuses à proximité. Évitez tout contact avec les doigts ou toute autre partie du corps. Attention : • Lisez « Conseils d'installation » à la page 1 « Liste de contrôle d'inspection de sécurité » à la page 2 pour faire en sorte de travailler en toute sécurité.
Page 65 • Installez un ventilateur de remplacement (voir « Installation d'un module ventilateur » à la page 57). • Si vous devez renvoyer le composant, suivez toutes les instructions d'emballage et utilisez les emballages que vous avez reçus pour le transport. 　...
Page 66 Branchez le câble de ventilateur au connecteur de la carte mère en appuyant dessus. Placez ensuite le câble du ventilateur sous le clip du côté de l'emplacement de ventilateur. 　 Figure 48. Installation d'un module ventilateur 　 Une fois cette tâche terminée •...
Page 67 Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Page 68 Découvrez la procédure sur YouTube Installation d'un bloc opérateur avant Suivez les instructions énoncées dans cette section pour installer un bloc opérateur avant. À propos de cette tâche Pour éviter tout danger, veillez à bien lire et respecter les consignes de sécurité. •...
Page 69 　 Une fois cette tâche terminée • Branchez le câble au bloc opérateur avant. • Terminez le remplacement des composants (voir « Fin du remplacement des composants » à la page 128). 　 Vidéo de démonstration Découvrez la procédure sur YouTube Remplacement du commutateur de détection d'intrusion avec câble Suivez les instructions de cette section pour retirer ou installer un commutateur de détection d'intrusion avec câble.
Page 70 Retirez la vis qui maintient le commutateur de détection d'intrusion sur la paroi latérale du nœud. Inclinez le commutateur de détection d'intrusion et retirez-le du nœud. Débranchez le câble du commutateur de détection d'intrusion du connecteur situé sur la carte mère. Figure 51.
Page 71 Découvrez la procédure sur YouTube Installation d'un commutateur de détection d'intrusion avec câble Suivez les instructions de cette section pour installer un commutateur de détection d'intrusion avec câble. À propos de cette tâche Pour éviter tout danger, veillez à bien lire et respecter les consignes de sécurité. •...
Page 72 Figure 53. Installation du commutateur d’intrusion avec câble dans le support du commutateur Etape 2. Installation du commutateur d’intrusion avec câble sur le nœud. Branchez le câble du commutateur de détection d'intrusion au connecteur situé sur la carte mère. Alignez le commutateur de détection d'intrusion sur son emplacement de biais ; insérez et inclinez ensuite le commutateur d'intrusion pour le mettre en place.
Page 73 　 Une fois cette tâche terminée • Terminez le remplacement des composants (voir « Fin du remplacement des composants » à la page 128). 　 Vidéo de démonstration Découvrez la procédure sur YouTube Remplacement du commutateur en position verrouillée avec câble Suivez les instructions de cette section pour retirer ou installer un commutateur en position verrouillée avec câble.
Page 74 Débranchez le câble de commutateur en position verrouillée du connecteur situé sur la carte mère. Retirez la vis qui fixe le commutateur en position verrouillée sur la paroi latérale du nœud. Poussez légèrement le commutateur en position verrouillée vers la droite, puis retirez-le du nœud.
Page 75 Une fois cette tâche terminée • Si nécessaire, installez une unité de remplacement (voir « Installation d'un commutateur en position verrouillée avec câble » à la page 67). • Si vous devez renvoyer le composant, suivez toutes les instructions d'emballage et utilisez les emballages que vous avez reçus pour le transport.
Page 76 Figure 57. Installation du commutateur de position de verrouillage avec câble sur le support Etape 2. Installation du commutateur en position verrouillée avec câble sur le nœud. Enfoncez le commutateur en positon verrouillée sur la broche située sur la paroi latérale du nœud.
Page 77 Découvrez la procédure sur YouTube Remplacement de l'unité d'amorçage M.2 Suivez les instructions de cette section pour retirer ou installer une unité d'amorçage M.2 sur la carte de module d'E-S. Retrait d'une unité d'amorçage M.2 Suivez les instructions de cette section pour retirer une unité d'amorçage M.2 de la carte de module d'E-S. À...
Page 78 Figure 59. Retrait d'une unité d'amorçage M.2 Etape 3. (Facultatif) Si nécessaire, retirez le dissipateur thermique M.2 et l'unité M.2 du plateau. Utilisez un outil faisant levier pour soulever les quatre clips de l'unité M.2 et du plateau de dissipateur thermique pour le désengager. Soulevez le dissipateur thermique afin de le retirer de l'unité...
Page 79 Vidéo de démonstration Découvrez la procédure sur YouTube Installation d'une unité d'amorçage M.2 Suivez les instructions de cette section pour installer une unité d'amorçage M.2 sur la carte de module d'E-S. À propos de cette tâche Pour éviter tout danger, veillez à bien lire et respecter les consignes de sécurité. •...
Page 80 Figure 61. Emplacements des unités M.2 d'amorçage Emplacement 1 d'unité d'amorçage M.2 Emplacement 2 d'unité d'amorçage M.2 Etape 2. (Facultatif) Si nécessaire, installez l'unité M.2 dans le plateau M.2. Retirez le film en plastique du tampon thermique du plateau. Faites glisser l'unité M.2 complètement dans le plateau, avec le côté comportant le plus de puces vers le haut.
Page 81 Figure 63. Installation d'un dissipateur thermique M./2 dans le plateau M.2 Etape 4. Installez l'unité M.2 avec le dissipateur thermique sur la carte de module d'E-S. Insérez l'unité M.2 à l'oblique dans le connecteur. Abaissez l'autre côté de l'unité M.2. Appuyez ensuite délicatement sur l'unité M.2 pour la mettre en place.
Page 82 Remplacement d'un module de mémoire Suivez les instructions de cette section pour retirer ou installer un module de mémoire. Retrait d'un module de mémoire Suivez les instructions de cette section pour retirer un module de mémoire. À propos de cette tâche Pour éviter tout danger, veillez à...
Page 83 • Si nécessaire, retirez le commutateur de détection d'intrusion (voir « Retrait du commutateur de détection d'intrusion avec câble » à la page 61). • Localisez les emplacements de module de mémoire et identifiez le module de mémoire qui doit être retiré.
Page 84 Figure 66. Retrait d'un module de mémoire 　 Une fois cette tâche terminée • Si nécessaire, installez un module de mémoire de remplacement dans l'emplacement vide (voir « Installation d'un module de mémoire » à la page 76). • Si vous devez renvoyer le composant, suivez toutes les instructions d'emballage et utilisez les emballages que vous avez reçus pour le transport.
Page 85 Téléchargement du microprogramme et du pilote : après le remplacement d’un composant, il est possible que la mise à jour du microprogramme ou du pilote soit requise. • Accédez à https://datacentersupport.lenovo.com/tw/en/products/servers/thinksystem pour consulter les dernières mises à jour de microprogramme et de pilote disponibles pour votre serveur.
Page 86 Figure 67. Les emplacements du module de mémoire sur la carte mère Etape 2. Installez un module de mémoire dans l'emplacement. Attention : • Pour ne pas casser les pattes de retenue ou endommager les emplacements du module de mémoire, ouvrez et fermez les pattes avec précaution. •...
Page 87 Figure 68. Installation d'un module de mémoire Appuyez avec précaution sur la patte de retenue pour l'ouvrir. Alignez le module de mémoire sur l’emplacement. Appuyez fermement sur les deux extrémités du module de mémoire pour l'insérer dans l'emplacement jusqu'à ce que la patte de retenue s'enclenche en position verrouillée. Etape 3.
Page 88 • S002 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Page 89 Figure 69. Retrait d’une carte MicroSD 　 Une fois cette tâche terminée • Installez une unité de remplacement (voir « Installation d’une carte MicroSD » à la page 81). • Si vous devez renvoyer le composant, suivez toutes les instructions d'emballage et utilisez les emballages que vous avez reçus pour le transport.
Page 90 Attention : • Lisez « Conseils d'installation » à la page 1 « Liste de contrôle d'inspection de sécurité » à la page 2 pour faire en sorte de travailler en toute sécurité. • Mettez l'emballage antistatique contenant le composant contre une surface métallique non peinte du nœud, puis déballez et posez le composant sur une surface de protection électrostatique.
Page 91 　 Vidéo de démonstration Découvrez la procédure sur YouTube Remplacement du module de carte d'entrée d'alimentation Suivez les instructions de cette section pour retirer ou installer un module de carte d'entrée d'alimentation. Retrait du module de carte d'entrée d'alimentation Suivez les instructions de cette section pour retirer le module de carte d'entrée d'alimentation. À...
Page 92 Sortez avec précaution le module de carte d'entrée d'alimentation en le faisant glisser de l'arrière du nœud. Remarques : • Utilisez les côtés intérieur et supérieur arrière du module de carte d'entrée d'alimentation comme points de contact. Figure 71. Retrait du module de carte d'entrée d'alimentation Etape 3.
Page 93 Figure 72. Retrait du câble du voyant d’état PMB du module de la carte d’entrée d’alimentation 　 Une fois cette tâche terminée • Installez une unité de remplacement (voir « Installation d'un module de carte d'entrée d'alimentation » à la page 85).
Page 94 Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Page 95 • Procédez à l'installation de la carte de module d'alimentation et branchez les câbles entre la carte de module d'alimentation et le module de carte d'entrée d'alimentation (voir « Installation d'une carte de module d'alimentation » à la page 88 «...
Page 96 Retirez les deux vis qui fixent le support de câbles ; retirez ensuite le support de câbles. Retirez les deux autres vis de la carte de module d'alimentation. Tirez ensuite les deux bandes de tirage situées sur la carte de module d'alimentation pour la retirer de la carte mère.
Page 97 À propos de cette tâche Pour éviter tout danger, veillez à bien lire et respecter les consignes de sécurité. • S002 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation.
Page 98 Attention : Avant de réutiliser un dissipateur thermique, assurez-vous d'utiliser un tampon de nettoyage à l'alcool et de la pâte thermoconductrice agréés par Lenovo. Guide de maintenance du matériel ThinkEdge SE350 V2...
Page 99 Important : Le processeur du serveur peut réguler sa puissance en réponse à des conditions thermiques, en réduisant temporairement la vitesse afin de réduire la dissipation thermique. Dans les instances où quelques cœurs de processeur sont régulés sur une très courte période (100 ms ou moins), la seule indication peut être une entrée dans le journal des événements du système d’exploitation sans entrée correspondante dans le journal des événements du système XCC.
Page 100 • Retirez la grille d’aération (voir « Retrait de la grille d'aération » à la page 34). • Retirez tous les modules de mémoire (voir « Retrait d'un module de mémoire » à la page 74). Attention : • Veillez à ne pas toucher le socket ou les contacts du processeur. Les contacts du connecteur de processeur sont extrêmement fragiles et peuvent facilement être endommagés.
Page 101 • Installez une unité de remplacement (voir « Installation d'un dissipateur thermique de processeur (technicien qualifié uniquement) » à la page 93). • Si vous devez renvoyer le composant, suivez toutes les instructions d'emballage et utilisez les emballages que vous avez reçus pour le transport. 　...
Page 102 • Assurez-vous que rien n’entre en contact avec la pâte thermoconductrice sur le processeur ou le dissipateur thermique. Toute surface en contact peut endommager la pâte thermoconductrice et la rendre inefficace. La pâte thermoconductrice peut endommager des composants, tels que les connecteurs électriques dans le connecteur de processeur.
Page 103 • Pour éviter tout dommage sur le processeur, veillez à bien suivre la séquence de serrage indiquée dans l'illustration. 　 Figure 78. Installation d'un dissipateur thermique de processeur 　 Une fois cette tâche terminée • Terminez le remplacement des composants (voir «...
Page 104 À propos de cette tâche Pour éviter tout danger, veillez à bien lire et respecter les consignes de sécurité. • S002 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation.
Page 105 　 Une fois cette tâche terminée • Installez une unité de remplacement si nécessaire (voir « Installation des pieds en caoutchouc » à la page 97). • Si vous devez renvoyer le composant, suivez toutes les instructions d'emballage et utilisez les emballages que vous avez reçus pour le transport.
Page 106 Figure 80. Installation d'un patin en caoutchouc Etape 3. (Facultatif) Si nécessaire, répétez la même étape pour les trois autres patins en caoutchouc. 　 Une fois cette tâche terminée • Placez avec précaution le nœud ou le manchon de nœud à l'endroit. •...
Page 107 Gestion de la clé d’authentification de l’unité à chiffrement automatique (SED AK) Pour ThinkEdge SE350 V2 avec SED installé, le SED AK peut être géré dans Lenovo XClarity Controller. Une fois le serveur configuré ou après avoir apporté des modifications à la configuration, il est nécessaire de sauvegarder la SED AK afin d’éviter la perte de données en cas de panne matérielle.
Page 108 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Page 109 Figure 82. Retrait du panneau d'E-S avant 　 Une fois cette tâche terminée • Installez une unité de remplacement (voir « Installation d'un panneau d'E-S avant » à la page 119). • Si vous devez renvoyer le composant, suivez toutes les instructions d'emballage et utilisez les emballages que vous avez reçus pour le transport.
Page 110 • Retirez le nœud du boîtier , le cas échéant (voir « Guide de configuration » à la page 9) ; ensuite, posez avec précaution le nœud sur une surface de protection électrostatique plate. Remarques : • Selon la configuration spécifique, il est possible que le panneau d'E-S avant ou la carte de module d'E-S diffère des illustrations figurant dans cette section.
Page 111 Figure 84. Retrait de la carte de module d'E-S 　 Une fois cette tâche terminée • Installez une unité de remplacement (voir « Installation d'une carte de module d'E-S » à la page 117). • Si vous devez renvoyer le composant, suivez toutes les instructions d'emballage et utilisez les emballages que vous avez reçus pour le transport.
Page 112 • Retirez le support de transport, le cas échéant (voir « Guide de configuration » à la page 9) ; ensuite, mettez le serveur hors tension et débranchez les cordons d’alimentation (voir « Mise hors tension du serveur » à la page •...
Page 113 Figure 86. Retrait de la carte passerelle 　 Une fois cette tâche terminée • Installez une unité de remplacement (voir « Installation d'une carte passerelle » à la page 115). • Si vous devez renvoyer le composant, suivez toutes les instructions d'emballage et utilisez les emballages que vous avez reçus pour le transport.
Page 114 • Avant de retirer la carte mère, effectuez les étapes suivantes pour sauvegarder des données importantes : 1. Enregistrez toutes les informations de configuration système, telles que les adresses IP de Lenovo XClarity Controller, les données techniques essentielles, le type de machine, le numéro de modèle, le numéro de série du serveur, son identificateur unique universel et son étiquette d'inventaire.
Page 115 • Le cas échéant, déverrouillez ou retirez tout dispositif de verrouillage qui fixe le carter supérieur, tel qu'un verrou Kensington. Ensuite, retirez le carter supérieur (voir « Retrait du carter supérieur » à la page 125). • Débranchez tous les câbles de la carte mère et retirez les composants répertoriés ci-dessous : 1.
Page 116 Figure 87. Retrait des vis de la carte mère Remarque : Les supports hexagonaux sont conçus pour être utilisés avec un tournevis Phillips ou un tournevis à tête plate. Etape 3. Soulevez avec précaution la carte mère pour la libérer des broches du châssis ; tirez ensuite la carte mère vers l'avant du nœud.
Page 117 Figure 88. Retrait de la carte mère Etape 4. Faites pivoter la carte mère de biais, puis retirez-la entièrement du châssis. 　 Figure 89. Retrait de la carte mère 　 Une fois cette tâche terminée • Installez une unité de remplacement (voir «...
Page 118 Découvrez la procédure sur YouTube Installation d'une carte mère (technicien qualifié uniquement) Suivez les instructions de cette section pour installer une carte mère. Cette procédure doit être exécutée par un technicien qualifié. À propos de cette tâche Important : • Le retrait et l'installation de ce composant doivent être effectués par des techniciens qualifiés. N'essayez pas de le retirer ou de l'installer si vous ne possédez pas de formation appropriée.
Page 119 • Accédez à pour consulter les https://datacentersupport.lenovo.com/tw/en/products/servers/thinksystem dernières mises à jour de microprogramme et de pilote disponibles pour votre serveur. • Accédez à la section « Mise à jour du microprogramme » dans le Guide d'utilisation ou le Guide de configuration système pour obtenir plus d'informations sur les outils de mise à...
Page 120 Figure 91. Installation d'une carte mère Etape 4. Serrez les neuf vis pour fixer la carte mère, comme illustré. 　 Guide de maintenance du matériel ThinkEdge SE350 V2...
Page 121 Remarque : Les supports hexagonaux sont conçus pour être utilisés avec un tournevis Phillips ou un tournevis à tête plate. Etape 5. Retirez l’étiquette d’accès réseau Lenovo XClarity Controller sur le dissipateur thermique du processus ; ensuite, fixez cette étiquette à l’étiquette d’accès au réseau située à l’avant du nœud.
Page 122 Figure 93. Étiquette d’accès réseau Lenovo XClarity Controller figurant sur l’étiquette amovible 　 Une fois cette tâche terminée 1. Poursuivez en installant les autres composants du bloc carte mère. • Installez une carte passerelle (voir « Installation d'une carte passerelle » à la page 115).
Page 123 125). • Vous trouverez le numéro du type de machine et le numéro de série sur l’étiquette d’identification (voir « Identification du serveur et accès à Lenovo XClarity Controller » dans le Guide d’utilisation ou le Guide de configuration système).
Page 124 Etape 2. Alignez la carte passerelle sur le connecteur de la carte mère. Insérez ensuite avec précaution la carte passerelle dans le connecteur jusqu'à ce qu'elle s'enclenche. Figure 94. Installation de la carte passerelle Etape 3. Serrez les deux vis pour fixer la carte passerelle. Figure 95.
Page 125 • Accédez à pour consulter les https://datacentersupport.lenovo.com/tw/en/products/servers/thinksystem dernières mises à jour de microprogramme et de pilote disponibles pour votre serveur. • Accédez à la section « Mise à jour du microprogramme » dans le Guide d'utilisation ou le Guide de configuration système pour obtenir plus d'informations sur les outils de mise à...
Page 126 • Assurez-vous que la carte mère et la carte passerelle sont installées (voir « Installation d'une carte mère (technicien qualifié uniquement) » à la page 110 « Installation d'une carte passerelle » à la page 115). Etape 2. Alignez le connecteur de la carte de module d'E-S sur la carte passerelle. Alignez ensuite la carte de module d'O-S sur les broches de guidage du nœud.
Page 127 　 Une fois cette tâche terminée • Branchez le câble d'alimentation de la carte de module d'E-S (voir « Cheminement des câbles de la carte de module d'E-S » à la page 139). • Installez un panneau d'E-S avant (voir «...
Page 128 « Installation d'une carte passerelle » à la page 115 « Installation d'une carte de module d'E- S » à la page 117). Etape 2. Alignez le panneau d'E-S avant sur son emplacement à l'avant du nœud ; insérez ensuite le panneau d'E-S avant en position.
Page 129 Étapes : 1. Démarrez le serveur et appuyez sur la touche conformément aux instructions à l’écran. L’interface Lenovo XClarity Provisioning Manager s’affiche par défaut. 2. Sélectionnez Récapitulatif du système. La page de l’onglet « Récapitulatif du système » s’affiche. 3. Cliquez sur Mettre à jour les données techniques essentielles, puis suivez les instructions à l’écran pour mettre à...
Page 130 Il existe deux méthodes disponibles pour définir la stratégie TPM : • À partir de Lenovo XClarity Provisioning Manager Pour définir la stratégie TPM à partir de Lenovo XClarity Provisioning Manager : 1. Démarrez le serveur et appuyez sur la touche spécifiée dans les instructions à l’écran pour afficher l’interface Lenovo XClarity Provisioning Manager.
Page 131 Remarque : Veuillez noter qu’un utilisateur IPMI local et un mot de passe doivent être définis dans Lenovo XClarity Controller pour avoir accès à distance au système cible. Pour définir la stratégie TPM à partir de Lenovo XClarity Essentials OneCLI : 1. Lisez TpmTcmPolicyLock pour vérifier si TPM_TCM_POLICY a été verrouillé : OneCli.exe config show imm.TpmTcmPolicyLock --override --imm <userid>:<password>@<ip_address>...
Page 132 1. Démarrez le serveur et appuyez sur la touche spécifiée dans les instructions à l’écran pour afficher l’interface Lenovo XClarity Provisioning Manager. (Pour plus de détails, consultez la section « Démarrage » de la documentation LXPM compatible avec votre serveur à l'adresse https:// sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html...
Page 133 0x3a 0x0c 0xE9 0x01 0x10 0x37 0x44 0x42 0x4B 0x43 0x54 0x4F 0x31 0x57 0x57 3. À des fins de sécurité des données, veillez à désactiver à nouveau IPMI sur l'interface Web Lenovo XClarity Controller ou Lenovo XClarity Essentials OneCLI.
Page 134 • S002 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Page 135 Etape 3. Placez le carter supérieur sur une surface plane et propre. Attention : • L'étiquette de maintenance se trouve à l'intérieur du carter supérieur. • Pour assurer une ventilation et un refroidissement corrects du système, installez le carter supérieur sur le nœud ou installez le nœud dans un boîtier avant de mettre le serveur sous tension.
Page 136 Etape 2. Installez le capot supérieur. Alignez les montants à l'intérieur du carter supérieur sur les emplacements du nœud ; faites ensuite glisser le carter supérieur vers l'avant du nœud jusqu'à ce qu'il s'enclenche. Serrez la vis sur le côté pour fixer le carter supérieur au nœud. 　...
Page 137 • Téléchargez et installez la version la plus récente des pilotes de périphérique : http:// datacentersupport.lenovo.com • Mettez le microprogramme du système à jour (voir « Mise à jour du microprogramme » dans le Guide d'utilisation ou le Guide de configuration système).
Page 138 Guide de maintenance du matériel ThinkEdge SE350 V2...
Page 139 Consultez cette section pour localiser et identifier les connecteurs des cartes électriques. Connecteurs de la carte mère pour le cheminement des câbles La figure suivante présente les connecteurs internes de la carte mère qui sont utilisés pour le cheminement interne des câbles. © Copyright Lenovo 2023...
Page 140 Figure 102. Connecteurs de la carte mère pour le cheminement des câbles Tableau 2. Connecteurs de la carte mère pour le cheminement des câbles Connecteur pour le câble de commutateur de Connecteur pour le câble du commutateur en position détection d'intrusion verrouillée Connecteur SATA pour Fond de panier d'unité...
Page 141 Figure 103. Connecteurs de la carte de module d'E-S pour le cheminement des câbles Remarques : • Selon la configuration spécifique, il est possible que la carte d'E-S diffère des illustrations figurant dans cette section. Tableau 3. Connecteurs de la carte de module d'E-S pour le cheminement des câbles Connecteur d'alimentation de la carte de module d'E-S Connecteur d'alimentation du fond de panier d'unité...
Page 142 　 Unités NVMe 15 mm Figure 106. Câble d'alimentation du fond de panier et câble haut débit Gen 4 pour les unités de 15 mm ; Fond de panier d'unité 1 (inférieur) Vers Câble Connecteur d'alimentation pour fond de panier Connecteur d'alimentation Fond de panier d'unité...
Page 143 　 Unités SATA 7 mm Figure 107. Câble d'alimentation de fond de panier et câble SATA pour les disques de 7 mm ; Fond de panier d'unité 1 (inférieur) Vers Câble Connecteur d'alimentation pour fond de panier d'unité Fond de panier d'unité 1 sur la carte de module d'E-S Fond de panier d'unité...
Page 144 　 Unités NVMe 7 mm Figure 108. Câble d'alimentation du fond de panier et câbles haut débit Gen 4 pour les unités de 7 mm ; Fond de panier d'unité 1 (inférieur) et Fond de panier d'unité 2 (supérieur) Vers Câble Connecteur d'alimentation pour fond de panier d'unité...
Page 145 • Pour obtenir un meilleur résultat lors du cheminement des câbles, installez le câble du commutateur en position verrouillée avant de brancher le câble d'alimentation du fond de panier d'unité ( ) (voir « Installation d'un commutateur en position verrouillée avec câble » à la page 67).
Page 146 Cheminement des câbles du bloc d'opérateur avant Suivez les instructions de cette section pour connaître le cheminement des câbles pour le bloc opérateur avant. Figure 109. Cheminement des câbles du bloc d'opérateur avant Remarque : Veillez à faire passer le câble par le guide-câble situé sur la partie supérieure du bloc l’opérateur frontal, comme indiqué...
Page 147 Cheminement des câbles de la carte de module d'E-S Suivez les instructions de cette section pour connaître le cheminement des câbles pour la carte de module d'E-S. Figure 110. Cheminement des câbles de la carte de module d'E-S Câble Vers Connecteur d'alimentation sur la carte de module Connecteur d'alimentation de carte de d'E-S...
Page 148 Acheminement des câbles de la carte de module d'alimentation et du module de carte d'entrée d'alimentation Suivez les instructions de cette section pour en savoir plus sur le cheminement des câbles pour le module de carte d'entrée d'alimentation (PIB) et la carte de module d'alimentation (PMB). Attention : •...
Page 149 • Lors du branchement de ces câbles d'alimentation, veillez à différencier les câbles et à les brancher correctement à leurs connecteurs respectifs. Si vous intervertissez ces câbles, cela provoquera des pannes. Torsadez et pliez avec précaution les câbles d'alimentation ensemble. Déplacez soigneusement les câbles d'alimentation pliés vers l'arrière du nœud ;...
Page 150 Guide de maintenance du matériel ThinkEdge SE350 V2...
Page 151 Une alerte est un message ou une autre indication signalant un événement ou un événement imminent. Les alertes sont générées par le module Lenovo XClarity Controller ou par UEFI sur les serveurs. Ces alertes sont stockées dans le journal des événements Lenovo XClarity Controller. Si le serveur est géré par le Chassis Management Module 2 ou par Lenovo XClarity Administrator, les alertes sont automatiquement transférées à...
Page 152 Journal des événements Lenovo XClarity Administrator Si vous utilisez Lenovo XClarity Administrator pour gérer le serveur, le réseau et le matériel de stockage, vous pouvez afficher les événements de tous les appareils gérés via XClarity Administrator. Figure 112. Journal des événements Lenovo XClarity Administrator Pour plus d'informations sur la gestion des événements depuis XClarity Administrator, voir :...
Page 153 Figure 113. Journal des événements Lenovo XClarity Controller Pour plus d’informations sur l’accès au journal des événements de Lenovo XClarity Controller, voir : « Affichage des journaux des événements » dans la documentation XCC compatible avec votre serveur sur https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html Chapitre 3 Identification des problèmes...
Page 154 être disponibles ou certaines spécifications peuvent ne pas s'appliquer. Processeur Processeur • Un processeur Intel ® Xeon ® de la famille de produits D-2700 • Processeur unique Pour obtenir la liste des processeurs pris en charge, voir https://serverproven.lenovo.com Guide de maintenance du matériel ThinkEdge SE350 V2...
Page 155 – Minimum : 16 Go – Maximum : 256 Go Pour obtenir une liste des modules de mémoire pris en charge, voir : https://serverproven.lenovo.com Unités d'amorçage M.2 Unités d'amorçage M.2 Le ThinkEdge SE350 V2 prend en charge jusqu’à deux unités M.2 PCIe Gen3x1 80 mm (2280) sur la carte de module d’E/S pour les fonctions d’amorçage.
Page 156 RJ-45 est dédié aux fonctions Lenovo XClarity Controller et s'exécute à une vitesse de 1 GbE. • Un Connecteur USB 2.0 Gen 1 type C avec gestion Lenovo XClarity Controller (XCC) à l'avant pour se connecter à un réseau de gestion de système.
Page 157 – Alimentation externe ThinkEdge 300 W 230 V/115 V Tableau 5. Alimentation externe ThinkEdge 300 W 230 V/115 V Informations publiées Valeur et précision Unité Nom du fabricant Lenovo Identificateur de modèle ADL300SDC3A Tension d’entrée 100-240 Fréquence d’entrée CA 50-60 Tension de sortie 20.0...
Page 158 Spécifications mécaniques Récapitulatif des spécifications mécaniques du serveur. Selon le modèle, certains composants peuvent ne pas être disponibles ou certaines spécifications peuvent ne pas s'appliquer. Dimension Nœud • Hauteur : 41,7 mm (1,64 pouces) • Largeur : 209 mm (8,23 pouces) •...
Page 159 Lenovo vous recommande de faire appel à des experts qualifiés dans ce domaine pour déterminer si vous êtes en conformité avec les réglementations en vigueur.
Page 160 Gestion de la température ambiante Gestion de la température ambiante • Maintenez la température ambiante à 40 °C ou moins pour éviter une dégradation des performances. Si la température ambiante est supérieure à 40° C, une dégradation des performances ou un ralentissement de l’activité peut se produire.
Page 161 œuvre des pratiques permettant de maintenir des niveaux de particules et de gaz conformes aux réglementations sanitaires et de sécurité. Si Lenovo détermine que les niveaux de particules ou de gaz de votre environnement ont provoqué l'endommagement de l'unité, Lenovo peut, sous certaines conditions, mettre à...
Page 162 Tableau 7. Seuils de concentration en particules et en gaz Contaminant Seuils Gaz réactifs Niveau de gravité G1 selon la norme ANSI/ISA 71.04-1985 • Le niveau de réactivité du cuivre doit être inférieur à 200 Angströms par mois (Å/mois, gain de poids ≈...
Page 163 Figure 114. Connecteurs de la carte mère Tableau 8. Connecteurs de la carte mère Connecteur du ventilateur 1 Barre de bus GND pour la carte de module d'alimentation Connecteur du commutateur de détection d'intrusion Barre de bus P12V pour la carte de module d'alimentation Connecteur du ventilateur 2 Carte Micro SD...
Page 164 Le tableau ci-après décrit les problèmes indiqués par le voyant d’activité de l’unité, ainsi que le voyant d’état de l’unité. Figure 115. Voyants d’unité Voyant Description Voyant Chaque unité remplaçable à chaud est assortie d'un voyant d'activité. Ce voyant clignote lorsque d'activité...
Page 165 ID du système, l’état des voyants ID du système change. Les voyants peuvent être allumés, clignotants, ou éteints. Vous pouvez également utiliser le Lenovo XClarity Controller ou un programme de gestion à distance pour modifier l’état des voyants ID du système afin d’identifier plus facilement et visuellement le serveur parmi d’autres serveurs.
Page 166 Appuyez sur ce bouton pour forcer l'interruption non masquable du processeur. Vous devrez peut-être utiliser la pointe d'un crayon ou un trombone pour appuyer sur le bouton. Vous pouvez également l'utiliser pour forcer un vidage mémoire d'écran bleu. N'utilisez ce bouton que lorsque support Lenovo vous le demande.
Page 167 Voyant de liaison des connecteurs Ethernet RJ-45 2,5 GbE (vert) et voyant d'activité (vert) Figure 120. Voyants des connecteurs Ethernet RJ-45 2,5 GbE Voyant Description Voyant de • Éteint : la liaison réseau est déconnectée ou la liaison réseau est connectée mais la vitesse liaison réseau LAN est de 100 M.
Page 168 Voyant d’état PMB Cette rubrique fournit des informations sur le voyant d’état PMB et les suggestions d’action correspondantes. Pour pouvoir démarrer, le serveur doit respecter la configuration minimale suivante : • Un module de mémoire DRAM dans l'emplacement 1 • Un adaptateur d’alimentation externe de 300 W •...
Page 169 Figure 124. Voyants de la carte mère Tableau 11. Description et actions des voyants de la carte mère Voyant Description et actions Voyant d'erreur des ventilateurs 1 à Voyant allumé : une erreur s'est produite sur le ventilateur 1 2 3 correspondant au voyant.
Page 170 Voyant allumé : une erreur s'est produite. Procédez comme suit : • Vérifiez le voyant d'identification et le voyant de vérification du journal, puis suivez les instructions. • Consultez le journal des événements de Lenovo XClarity Controller et le journal des erreurs système pour obtenir plus d'informations sur l'erreur.
Page 171 • Tout périphérique externe. • Parasurtenseur (sur le serveur). • Imprimante, souris et unités non Lenovo. • Unités de disque dur. • Modules de mémoire jusqu’à atteindre la configuration minimale prise en charge par le serveur pour le débogage.
Page 172 Etape 3. Retirez les adaptateurs et débranchez les câbles et les cordons d’alimentation de tous les périphériques internes et externes, pour ne garder que la configuration minimale de débogage requise pour lancer le serveur. Consultez la section « Configuration minimale pour le débogage » dans «...
Page 173 • Si vous gérez le serveur depuis Lenovo XClarity Administrator, commencez par le journal des événements Lenovo XClarity Administrator. • Si vous utilisez une autre application de gestion, commencez par le journal des événements Lenovo XClarity Controller. Pour plus d’informations sur les journaux des événements, voir «...
Page 174 Plusieurs disques durs sont défectueux Pour résoudre le problème, procédez comme suit : • Consultez le journal des événements Lenovo XClarity Controller pour y rechercher des entrées liées aux blocs d’alimentation ou aux problèmes de vibration et procédez à la résolution de ces événements.
Page 175 Une unité de disque dur de remplacement ne se régénère pas Pour résoudre le problème, procédez comme suit : 1. Vérifiez que l'unité de disque dur est reconnue par l'adaptateur (le voyant d'activité vert de l'unité de disque dur clignote). 2.
Page 176 événements » à la page 143. Si vous utilisez le système d’exploitation Linux de base, capturez tous les journaux pour le support Lenovo afin d’effectuer d’autres recherches. Problèmes liés au clavier, à la souris, au commutateur KVM ou aux périphériques USB Les informations ci-après permettent de résoudre les problèmes liés au clavier, à...
Page 177 • « Tout ou partie des touches du clavier ne fonctionne pas » à la page 169 • « La souris ne fonctionne pas » à la page 169 • « Problèmes liés au commutateur KVM » à la page 169 •...
Page 178 Problèmes fréquents liés à la mémoire • « Mémoire système affichée inférieure à la mémoire physique installée » à la page 170 • Remplissage de la mémoire invalide détecté Mémoire système affichée inférieure à la mémoire physique installée Pour résoudre ce problème, procédez comme suit. Remarque : Chaque fois que vous installez ou désinstallez un module de mémoire, vous devez déconnecter le serveur de la source d'alimentation.
Page 179 5. Vérifiez que la sortie vidéo n'est pas affectée par un microprogramme de serveur endommagé. Voir « Mise à jour du microprogramme » dans le Guide d'utilisation ou le Guide de configuration système. 6. Si le problème persiste, prenez contact avec le support Lenovo. L’écran devient blanc lorsque vous lancez certains programmes d’application 1.
Page 180 Pour empêcher toute erreur de lecture/écriture de l’unité de disquette, assurez-vous que le moniteur et l’unité externe de disquette sont éloignés d’au moins 76 mm (3 pouces). b. Les cordons de moniteur non Lenovo peuvent provoquer des problèmes imprévisibles. 2. Réinstallez le cordon du moniteur.
Page 181 ROM en option n'a été pas configurée sur Hérité. Vous pouvez afficher à distance les paramètres actuels de la mémoire ROM en option en exécutant la commande suivante à l'aide du Lenovo XClarity Essentials OneCLI : onecli config show EnableDisableAdapterOptionROMSupport --bmc xcc_userid:xcc_password@xcc_ipaddress Pour effectuer la récupération d'un système bloqué...
Page 182 Le serveur ne répond pas (le test POST est terminé et le système d'exploitation est en cours d'exécution) Procédez comme suit jusqu'à ce que le problème soit résolu. • Si vous êtes au même emplacement que le serveur, procédez comme suit : 1.
Page 183 Procédez comme suit jusqu'à ce que le problème soit résolu. 1. Une odeur inhabituelle peut provenir d'un nouveau matériel installé. 2. Si le problème persiste, prenez contact avec le support Lenovo. Le serveur semble être en surchauffe Procédez comme suit jusqu'à ce que le problème soit résolu.
Page 184 « Le périphérique USB externe n'est pas reconnu » à la page 176 • « Un périphérique Lenovo en option qui fonctionnait auparavant ne fonctionne plus » à la page 176 • « Un périphérique Lenovo en option venant d'être installé ne fonctionne pas. » à la page 176 •...
Page 185 3. Consultez afin de vérifier que l’unité d’hyperviseur intégrée est prise en https://serverproven.lenovo.com charge pour le serveur. 4. Vérifiez que l'unité d'hyperviseur intégré est figure dans la liste des options d'amorçage disponibles. Depuis l'interface utilisateur du contrôleur de gestion, cliquez sur Configuration du serveur ➙ Options d'amorçage.
Page 186 6. Si le problème n'est toujours pas résolu, rassemblez les informations relatives aux pannes avec les journaux système capturés et contactez le support Lenovo. Le serveur ne se met pas sous tension Procédez comme suit jusqu’à ce que le problème soit résolu : 1.
Page 187 6. Retirez la pile CMOS pendant au moins dix secondes, puis réinstallez-la. 7. Essayez de mettre le système sous tension grâce à la commande IPMI via XCC ou par l'intermédiaire du bouton d'alimentation. 8. Implémentez la configuration minimale. 9. Réinstallez toutes les sources d'alimentation électrique, le PMB/PIB et les câbles entre ceux-ci, puis vérifiez à...
Page 188 Guide de maintenance du matériel ThinkEdge SE350 V2...
Page 189 Bon nombre de problèmes peuvent être résolus sans aide extérieure. Pour cela, suivez les procédures indiquées par Lenovo dans l’aide en ligne ou dans la documentation de votre produit Lenovo. L’aide en ligne décrit aussi les tests de diagnostic que vous pouvez réaliser. La documentation de la plupart des systèmes, des systèmes d’exploitation et des programmes contient des procédures de dépannage, ainsi que des...
Page 190 • Numéros de contrat de maintenance matérielle et logicielle, le cas échéant • Numéro de type de machine (identificateur de la machine Lenovo à 4 chiffres). Pour obtenir le numéro du type de machine figurant sur l’étiquette d’identification, reportez-vous à la section « Identification du serveur et accès Lenovo XClarity Controller »...
Page 191 XClarity Administrator et sur les nœuds finaux gérés. Vous pouvez choisir d'envoyer les fichiers de diagnostic au Support Lenovo à l'aide de la fonction d'Call Home ou à un autre prestataire de services via SFTP. Vous pouvez également collecter les fichiers de diagnostic manuellement, ouvrir un enregistrement de problème, et envoyer les fichiers de diagnostic au Support Lenovo.
Page 192 Guide de maintenance du matériel ThinkEdge SE350 V2...
Page 193 – Guide de maintenance du matériel : installation des composants matériels, cheminement des câbles et dépannage. • Guide de référence des codes et messages – Événements XClarity Controller, LXPM et UEFI • Manuel UEFI – Présentation des paramètres UEFI © Copyright Lenovo 2023...
Page 194 • Instructions d'installation du système d'exploitation – https://thinksystem.lenovofiles.com/help/topic/operating_system/installation_instructions.html • Soumettre un eTicket (demande de maintenance) – https://support.lenovo.com/servicerequest • S’abonner aux notifications produit Lenovo Data Center Group (toujours avoir les dernières mises à jour du microprogramme) – https://datacentersupport.lenovo.com/tw/en/solutions/ht509500 Guide de maintenance du matériel ThinkEdge SE350 V2...
Page 195 Le présent document peut contenir des inexactitudes ou des coquilles. Il est mis à jour périodiquement. Chaque nouvelle édition inclut les mises à jour. Lenovo peut, à tout moment et sans préavis, modifier les produits et logiciels décrits dans ce document.
Page 196 La capacité maximale de disques durs internes suppose que toutes les unités de disque dur standard ont été remplacées et que toutes les baies d’unité sont occupées par des unités Lenovo. La capacité de ces unités doit être la plus importante disponible à ce jour.
Page 197 Déclaration BSMI RoHS pour la région de Taïwan Informations de contact pour l'importation et l'exportation de Taïwan Des contacts sont disponibles pour les informations d'importation et d'exportation de Taïwan. Annexe C. Consignes...
Page 198 Guide de maintenance du matériel ThinkEdge SE350 V2...

Lenovo ThinkEdge SE350 V2 7DA9 Guide De Maintenance

Liens rapides

Manuels Connexes pour Lenovo ThinkEdge SE350 V2 7DA9

Sommaire des Matières pour Lenovo ThinkEdge SE350 V2 7DA9
