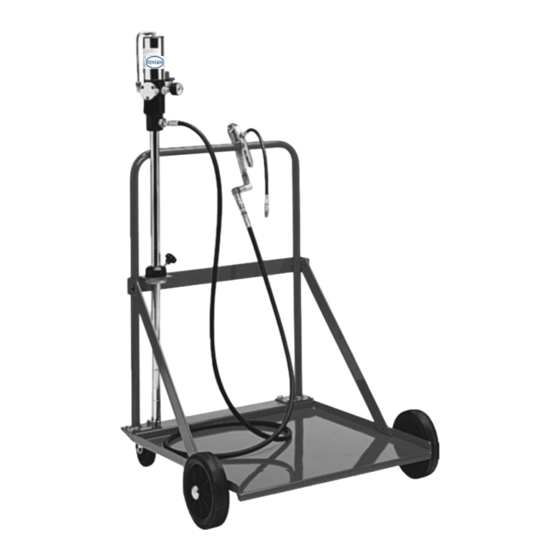

- Page 1 P a g e RENSON - U2R Pompe pneumatique à Graisse et à huile MANUEL D’INSTALLATION et DE MISE EN SERVICE Lire avant de procéder à l'installation et à l'emploi de la pompe Révision n°03...
- Page 2 P a g e Sommaire Introduction Description Risques résidus et adhésifs de sûreté Usage interdit Caractéristiques techniques Encombrement, poids et connexion Alimentation pneumatique. Conditions de milieu. Bruit. Données techniques de fonctionnement. Livraison, transport et installation Livraison. Tuyauteries Installation Alimentation Pneumatique transport. Avertissements pour la sécurité...
- Page 3 P a g e Introduction Nous désirons tout d’abord vous féliciter pour avoir acquis un de ses produits et vous invite à lire le livret suivant. A l’intérieur vous y trouverez toutes les informations nécessaires afin d’utiliser, d’une manière correcte, le produit acquis; nous prions donc l’usager de suivre attentivement les avertissements contenus en ce livret et de le lire en toutes ses parties.
- Page 4 P a g e 1.2 Risques résidus et adhésifs de sûreté. Dans le schéma 1 on a reporté les zones les plus à risque, avec les relatifs adhésifs présents qui indiquent le risque résidu et les principaux éléments qui constituent la machine, selon les indications reportées ci-dessous. Adhésifs ...
- Page 5 P a g e Alimentation pneumatique. La pression de connexion ne doit JAMAIS Description unité valeur dépasser le valeur de 8 bar. Pour le valeur minimum on doit voir même ce que l’on a Pression max. de indiqué sur l’adhésifs qui se trouve sur la fonctionnement pompe.
- Page 6 P a g e 3. Livraison, transport et installation 3.1 Livraison. L’opérateur doit : Procéder à la décharge, même manuellement, s’en tenant aux dispositions prévues par la loi en vigueur en matière d’hygiène et de sécurité du travail. Oter l’éventuel emballage sans le laisser sur le poste de travail ...
- Page 7 P a g e 970323 – 970325 – 970329 - 970335 – 970337 - 3.3.1 L’opérateur doit exécuter les phases suivantes: ( seul pour mod. 970335 – 970337 ) Phase 1: positionner le fût de huile sur le chariot, après avoir fixé la base du chariot ( 2 ) à son support (part.1), et serrer avec les vis de fixation (part.3).
- Page 8 P a g e Pompes à graisse pour le fûT Mod. 970235 - 970238 970201 970204 970237 – L’opérateur doit exécuter les phases suivantes Phase 1: positionner le fût de graisse (part.4) sur le chariot, après avoir fixé la base du chariot (part.2) à...
- Page 9 P a g e 970236 Phase 1: positionner le fût de graisse sur le chariot, après avoir fixé la base du chariot ( 2 ) à son support (part.1), et serrer avec les vis de fixation (part.3). Vérifier ( seul pour mod.
- Page 10 P a g e | 10 Alimentation pneumatique. Raccorder la tuyauterie d’air du équipement de distribution (ex. compresseur) à la pompe; l’équipement doit avoir des caractéristiques techniques telles que l’on a indiquées au par.2.2 (changer avec le réducteur la pression qui entre dans la pompe jusqu’à l’obtention de la valeur demandée; cette valeur peut être vérifiée avec le manomètre).
- Page 11 P a g e | 11 4. Avertissements pour la sécurité 4.1 Poste de travail Ne jamais s’approcher des équipements en flammes. Ne Jamais utiliser l’équipement a un endroit ou il y a des risques d’explosion et d’incendie. l’enrouleur doit se trouver loin des zones de l’atelier où l’on utilise des équipements à flammes libres et loin de conducteurs électriques libres.
- Page 12 P a g e | 12 5. Règles générales d’utilisation 5.1 Contrôle Préliminaire. Toujours effectuer les suivants contrôles: Vérification état de la distribution de l’air comprimé Vérification pertes 5.2 Modalité d’utilisation. Les pompes correctement installées et attachées aux tuyaux avec des pistolets de distribution fonctionnent de la façon suivante: 7200 7180...
- Page 13 P a g e | 13 6. Entretien général 6.1 Entretien général Modèle Périodicité/Cause Contrôle/Opération Réf. Tous Fin du travail Décharge de la pression 6.1.1 Tous Hebdomadairement Contrôle du niveau de l’huile et de la condensation 6.1.1 Modèles à graisse ---------------- Démontage du pied de la canne d’aspiration 6.1.2...
- Page 14 P a g e | 14 6.1.2 Pompes à graisse - Démontage du pied de la canne d’aspiration. On doit exécuter les phases suivantes: - bloquer le corps du clapet de pied du tube 10 mm. d’aspiration dans l’étau...
- Page 15 P a g e | 15 6.1.4 Démontage du tube et de la tige d’aspiration du moteur - Pompes à huile et graisse. On doit exécuter les phases suivantes : 13-15 1/2” 15-17 Phase 1: bloquer la pompe dans l’étau équipé de Phase 2: à...
- Page 16 P a g e | 16 6.1.6 Révision général du groupe d’aspiration - pompes à graisse. On doit exécuter les phases suivantes: - après avoir dévissé et sorti la rallonge (part.13) et le corps du clapet (part.7) du cylindre (part.8); - libérer la tige de rappel (part.14);...
- Page 17 P a g e | 17 6.1.8 Révision général du groupe moteur. On doit exécuter les phases suivantes: Kit 2 - bloquer le corps moteur (part.16) dans l’étau à l’aide d’une tige de 1/4” (part. D) vissée dans le trou d’entrée d’air; - ôter le tube air (part.24);...
- Page 18 P a g e | 18 On doit exécuter les phases suivantes: 1/2” - bloquer le corps moteur dans l’étau à l’aide d’un tube 1/4” vissé dans le trou d’entré d’air; - à l’aide de deux tubes de 1/2” vissées l’un dans le trou de sortie produit du raccord pompe et l’autre dans le trou du bouchon presse ressort du corps moteur, dévisser les deux 1/2”...
- Page 19 P a g e | 19 7.3 Pistolet/compteur pour l’huile. La distribution de l’huile peut être réalisée à l’aide d’un pistolet, qui a éventuellement un compteur (digital ou mécanique). Pour la correcte utilisation du dispositif pistolet/compteur on doit lire son livret d’utilisation et entretien. Pour l’installation du dispositif il suffit de raccorder la sortie du tuyau au raccord et serrer fortement.
- Page 20 P a g e | 20 La SAE (Society of Automotive Engineers) américaine a subdivisé les huiles soit pour les moteurs soit pour les transmissions par rapport à la viscosité, indépendamment de la qualité et des autres caractéristiques. Ce classement a été souvent utilisé même pour les huiles industriels parce que, jusqu’il y a quelques années, il était le seule classement connu.
- Page 21 P a g e | 21 Pompes à graisse Causes Intervention Inconvénients remèdes Le moteur ne 1) Un corps étranger 1) Dévisser le tube (part.4 fig. A) et nettoyer la 1) 2) e 3) Personnel part pas empêche le rondelle filtre (part.5 fig. A). Contrôler l’axe (part.3 technicien qualifié...
- Page 22 P a g e | 22 fig. A fig. B Kit 2 Kit 2 fig. C Révision n°03...
- Page 23 Cette déclaration n’est plus valable si les modifications structurales non autorisées par le constructeur sont apportées au produit. Les méthodes de contrôle internes garantissent la conformité des appareils standard aux normes CE déclarées Pour la société RENSON - U2R : Raillencourt Sainte-Olle : Responsable Production et Supply Chain Le 08 septembre 2023 Léopold CHESNEL...
- Page 24 P a g e | 24 12. Notes RENSON se réserve le droit de modifier ce document sans avis préalable / RENSON reserves the right to modify this document without noitce Révision n°03...
