- Page 1 Notice d’utilisation Multifonction AMI 310 C2AI – 9 rue de Catalogne 69153 Décines cedex Tél. : 04 72 15 88 70 Fax : 04 78 26 41 35...
- Page 2 Table de matières I – Données techniques....................4 Caractéristiques techniques......................Spécifications............................4 II – Présentation.........................6 Descriptif..............................6 Connectiques............................7 III – Navigation........................8 IV – Les Menus........................9 Menu sondes............................9 Utilisation des sondes filaires et modules....................9 Utilisation des sondes radios........................9 Fonctions..............................9 Température...............................9 Hold - Min/Max............................9 Delta T................................9 Coefficient U..............................10 Hygrométrie................................11...
- Page 3 I – Données techniques Caractéristiques techniques Eléments sensibles Connectique de l'appareil..Plastron : 2 connexions mini-Din pour sondes SMART-Plus Module pression Capteur piezorésistif Surpression admissible ±500 Pa : 250 mbar Coté gauche : 1 port USB pour câble uniquement Surpression admissible ±2500 Pa : 500 mbar 1 prise secteur Surpression admissible ±10000 Pa : 1200 mbar Surpression admissible ±500 mbar : 2 bar...
- Page 4 I – Données techniques Plages de mesure Exactitudes* Unités de mesure Résolution FIL CHAUD - Standard et télescopique - 0,01 m/s ±3% de la lecture ±0,03 m/s De 0.15 à 3 m/s m/s, fpm, Km/h Vitesse ±3% de la lecture ±0,1 m/s 0,1 m/s De 3,1 à...

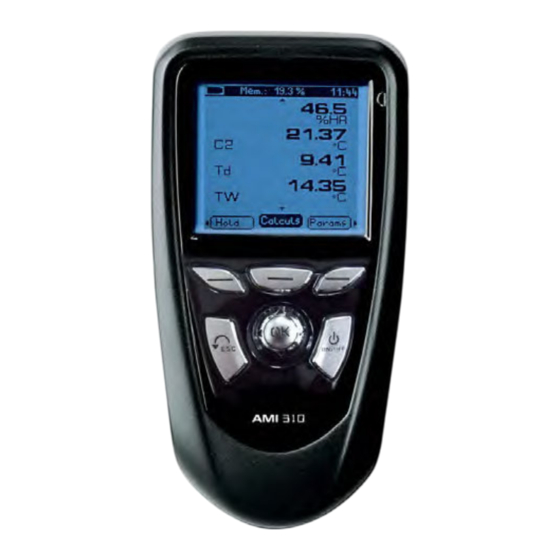

- Page 5 II – Présentation Descriptif Vue de dessus Connexion modules Affichage graphique Niveau de la batterie Mémoire utilisée Connexion Connexion Heure mini-Din C2 mini-Din C1 Valeur Unité Vue de coté Connexion secteur Menu Connexion câble pour circulaire communication USB Grip élastomère Clavier Touches d'accès rapide au menu déroulant Joystick navigation :...
- Page 6 II – Présentation Connectiques Modules interchangeables Les modules interchangeables possèdent le System Smart plus et sont automatiquement reconnus dès la connexion à l'appareil. 1. Module courant/ tension 2. Module pression Permet de mesurer la pression sur la ΔP, la vitesse et le débit au Permet de mesurer le courant ou la tension sur Pitot ou au Débimo et la température thermocouple sur la voie les voies V/A1 et V/A2 à...
- Page 7 III – Navigation Allumer Entrer le code à l'aide des flèches (Si le verrouillage est activée) Brancher la sonde Ecran sondes Sélectionner la connexion à l'aide des flèches Avec , il est possible d'activer ou de désactiver une connexion.
- Page 8 IV – Les menus Menu sondes 1. Utilisation des sondes filaires et modules. Ecran sondes Les sondes filaires et modules bénéficient de la technologie Smart-Plus et sont automatiquement reconnus par l'appareil dès la première connexion. Le menu sonde n'est accessible que si les sondes ou le module sont branchés. Il permet de visualiser les informations des sondes reliées aux connexions C2, Module, C1 ou radio (Voir chapitre ''connectiques'' p7 pour plus de détails sur les connexions).
- Page 9 IV – Les menus Coefficient U Le coefficient U est un coefficient thermique qui permet de connaître la différence de température entre 2 ambiances tout en prenant en compte l'élément de séparation des 2 ambiances. L'unité physique de la valeur U est le Watt par mètre carré et degré Kelvin : W/(m².K) Plus la valeur U est petite, meilleure est l'isolation thermique.
- Page 10 IV – Les menus Calculs Utiliser la touche d'accès rapide . Appuyer sur la flèche pour entrer dans le sous menu puis choisir le type de calcul (aucun, Calculs psychrometrie ou WBGT) à l'aide des flèches et et Valider avec la touche OK. Sortir du menu en sélectionnant retour. Psychrométrie •...
- Page 11 IV – Les menus AutoZ Cette sous-fonction permet de compenser ponctuellement les éventuelles dérives de l'élément sensible au cours du temps par l'ajustage manuel du zéro. Dans le cas du module ±500 Pa, l'Autozéro s'effectue à l'aide de l'électrovanne. Lors de l'appui sur AutoZ, le zéro est recalibré. Cette fonction peut être également déclenchée automatiquement en utilisant la fonction électrovanne (voir p.13) Pour les autres modules, la réalisation de l'Autozéro s'effectue en débranchant les deux prises de pression du capteur puis en appuyant sur AutoZ.
- Page 12 IV – Les menus CO max La mesure CO est disponible lorsque une sonde CO/température est branchée. Pour accéder à l'option COmax appuyer sur la touche d'accès rapide CO max Le CO est mesuré sur une durée réglable, la valeur maximale atteinte pendant cet intervalle de temps est appelé CO crète. Lorsque CO max est sélectionné, la durée pendant laquelle la mesure précédente a été...
- Page 13 IV – Les menus Sélectionner les unités • Utiliser la flèche ou appuyer sur OK pour entrer dans la sous fonction. Faire apparaître la liste des unités disponibles en utilisant la flèche . Sélectionner l'unité désirée en utilisant les flèches et puis valider en appuyant sur OK. Pour revenir au menu précédent sélectionner RETOUR.
- Page 14 IV – Les menus • Code sécurité Ce sous menu permet d'activer ou de désactiver le code de sécurité de l'appareil. Utiliser la flèche ou appuyer sur OK pour faire apparaître la liste. Sélectionner ON pour activer ou OFF pour désactiver le code en utilisant les flèches et . Valider en appuyant sur OK. Si le verrouillage est activé, le menu code apparaît.
- Page 15 IV – Les menus 1.2 Campagne temporelle automatique Une campagne temporelle automatique est constituée de points de mesure réalisés dans un intervalle de temps choisi. a. Utiliser la flèche pour entrer dans le sous-menu campagne. b. A l'aide des flèches et sélectionner auto. puis valider en appuyant sur OK. c.
- Page 16 Ne jetez pas votre appareil électronique avec les ordures ménagères. Renvoyer le au terme de sa durée d'utilisation. Conformément à la directive 2002/96/CE relative aux DEEE, nous assurons une collecte distincte pour un traitement respectueux de l'environnement. C2AI – 9 rue de Catalogne 69153 Décines cedex Tél. : 04 72 15 88 70...
