INSTALLATION
7.4 Récupérez l'ensemble du coupleur incliné de l'emballage
et suivez les instructions ci-dessous (voir la gure 4).
• Installez le coupleur sur le bras de suspension en faisant
glisser l'arbre de guidage (1) dans le bras de suspension.
• Verrouillez le coupleur incliné avec le bouchon fileté (2).
7.5 Montage du guide de lumière
• Éteignez le système d'éclairage.
• Le guide de lumière est pré-routé à travers le bras pivotant
(qui abrite le système d'éclairage LED) et le bras de suspension.
• Insérez le guide de lumière dans le réceptacle du microscope
jusqu'à ce qu'il soit correctement fixé en position, comme
indiqué en A sur la gure 5.
• Assurez-vous que le fil a été acheminé de manière à ce que
le système de support et le microscope chirurgical ne soient
pas obstrués et qu'ils puissent être déplacés sur toute leur
plage de mouvement sans étirement, torsion excessive ou
pliage du guide de lumière.
7.6 Installez la tête binoculaire et les oculaires sur le changeur
de grossissement. Fixez la tête binoculaire avec la vis de
verrouillage de la tête, comme indiqué en (A) sur la figure 6.
6165000 -795
Prima GN
PRIMA GN
1
2

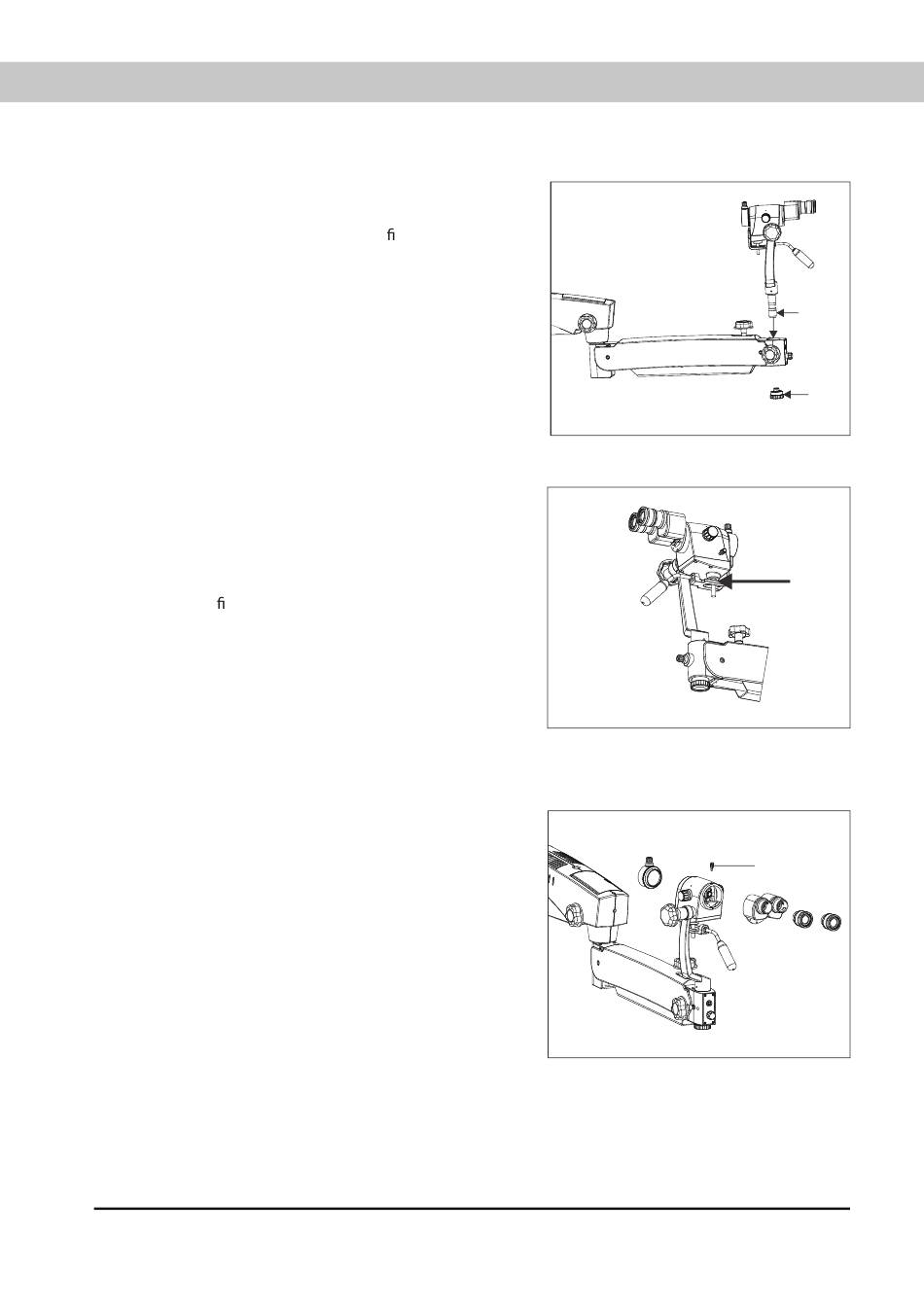

Fig. 4
A
Fig. 5
A
Fig. 6
